DC/DC开关电源学习笔记(十五)四开关Buck-Boost-FSBB升降压电路拓扑与工作原理

1.概述

在DCDC领域,最为常见的是buck拓扑,其次是boost拓扑,而buck-boost的关注度相对较低。但是在电池供电场景日益普及的现在,升降压的需求在不断上升,现在更加关注buck-boost这个拓扑。而在所有buck-boost拓扑中,四开关buck-boost最受欢迎。

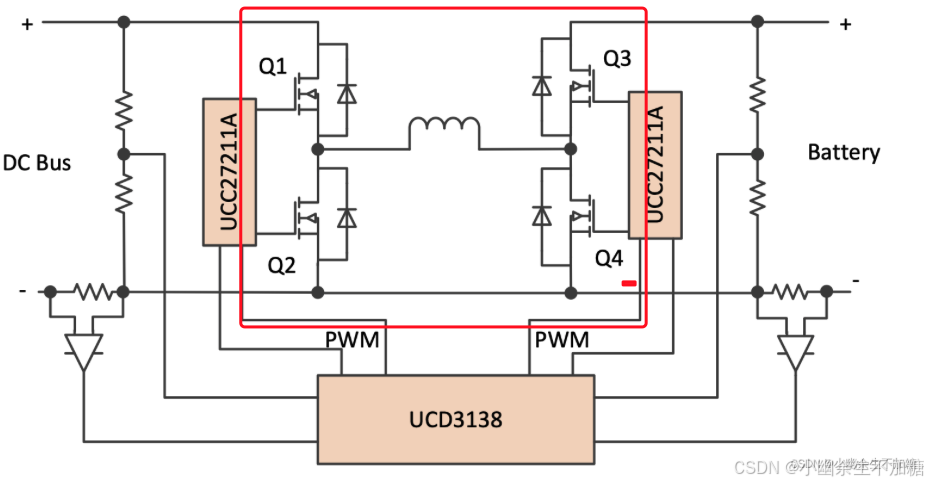

四开关buck-boost的拓扑很简单,如下图。
在这里插入图片描述

2.电路拓扑

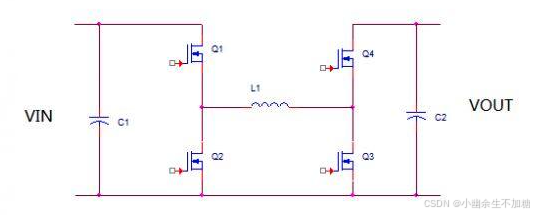

  1. 电路拓扑结构
    在这里插入图片描述

4开关Buck-Boost-FSBB电路由两对互补控制的开关管(如MOSFET或IGBT)、电感、电容及续流二极管构成。其拓扑特点为:

拓扑对称性:通过两组开关管(S1/S2与S3/S4)的交替导通,实现Buck和Boost模式的平滑切换5(参考寄存器配置法中互补控制逻辑)。

双向能量流动:电感作为核心储能元件
