工业视觉4-镜头选型

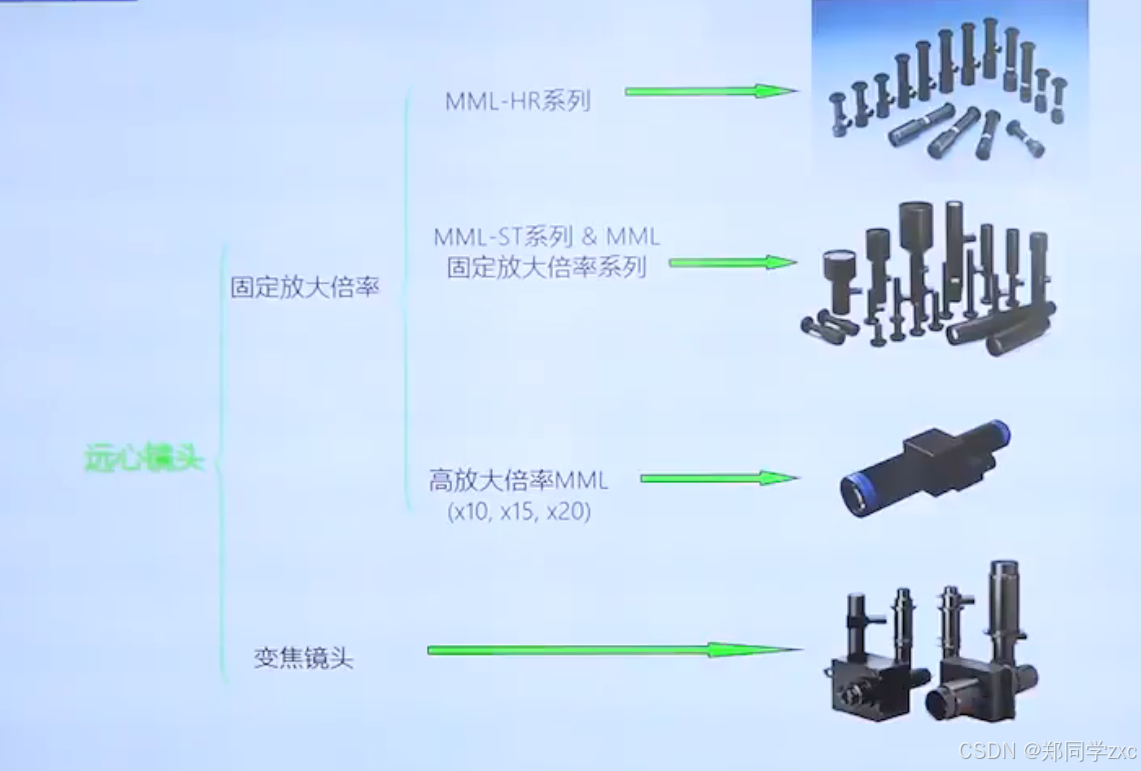

镜头的产品分类

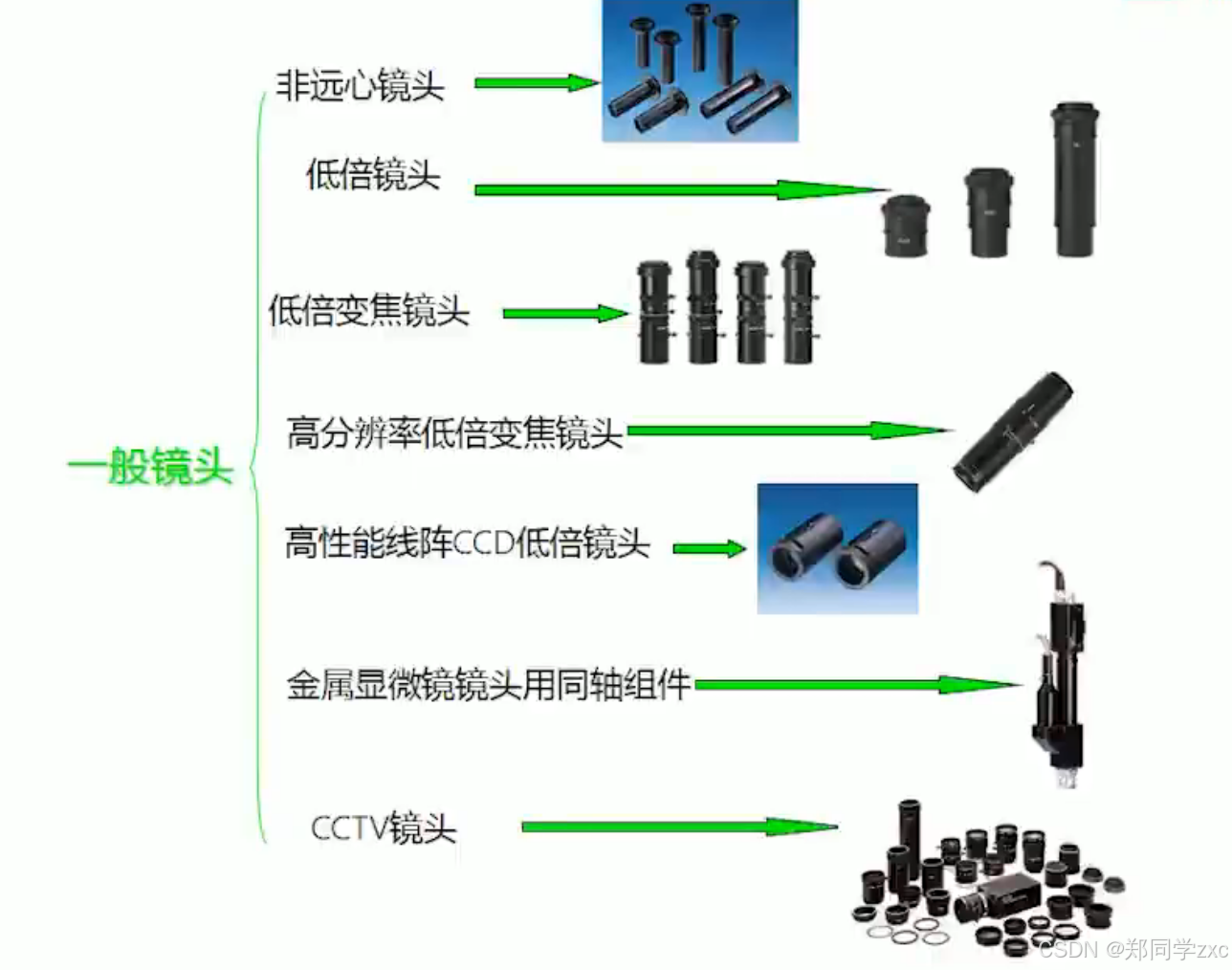

这张图片展示了多种一般镜头的分类及对应的示例图片，具体如下：

一、非远心镜头

• 箭头指向一组螺丝的图片，说明非远心镜头可能适用于拍摄这类物体，常用于对物体的常规成像，没有特殊的远心光学特性要求的场景。

二、低倍镜头

• 箭头指向几个黑色的镜头组件，这类镜头放大倍数较低，适用于拍摄较大范围的物体或场景，不需要高倍数放大的情况。

三、低倍变焦镜头

• 箭头指向一组可伸缩的黑色镜头，低倍变焦镜头可以在一定范围内调整焦距，方便拍摄不同距离和大小的物体，同时保持相对较低的放大倍数。

四、高分辨率低倍变焦镜头

• 箭头指向一个单独的黑色镜头，这种镜头在低倍变焦的基础上，具有较高的分辨率，能够提供更清晰的图像细节，适用于对图像质量有一定要求但不需要高倍放大的场合。

五、高性能线阵CCD低倍镜头

• 箭头指向两个黑色的镜头组件，这类镜头是为线阵CCD（电荷耦合器件）设计的，适用于线阵CCD传感器，通常用于一些特定的工业成像或扫描应用，具有低倍放大的特点。

六、金属显微镜镜头用同轴组件

• 箭头指向一个带有金属部件的镜头组件，这种同轴组件可能是用于金属显微镜镜头，适用于金属材料的显微观察等应用，可能具有特殊的光学设计以适应金属表面的成像。

七、CCTV镜头

• 箭头指向一堆黑色的镜头及一些配件，CCTV镜头即闭路电视镜头，广泛用于监控系统中，有多种规格和类型，可满足不同监控场景的需求，如不同的焦距、光圈等。

这张图片通过分类和示例，帮助用户了解不同类型的一般镜头及其大致的应用场景和外观特点。

镜头的主要参数

焦距

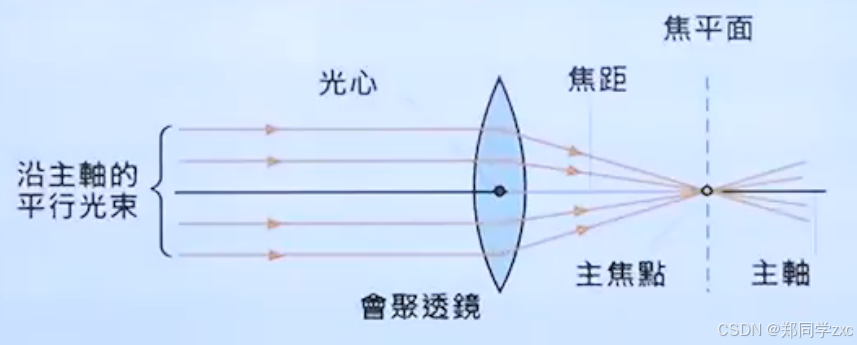

镜头焦距是指镜头光学后主点到焦点的距离，是镜头的重要性能指标。镜头焦距的长短决定着拍摄的成像大小，视场角大小，景深大小和画面的透视强弱。镜头焦距的长短决定了被摄物在成像介质(胶片或CCD等）上成像的大小，也就是相当于物和像的比例尺。

根据用途，相见的工业镜头焦距有:5mm、8mm、12mm、25mm、35mm.50mm、75mm等。
计算公式:焦距=工作距离*放大倍数/（放大倍数+1)

光圈

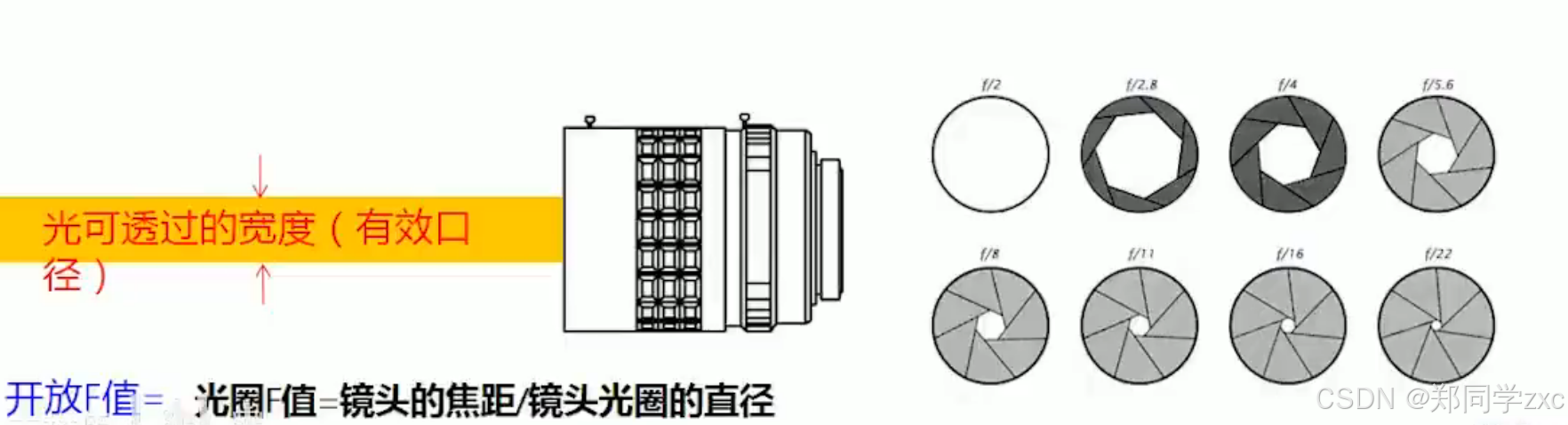

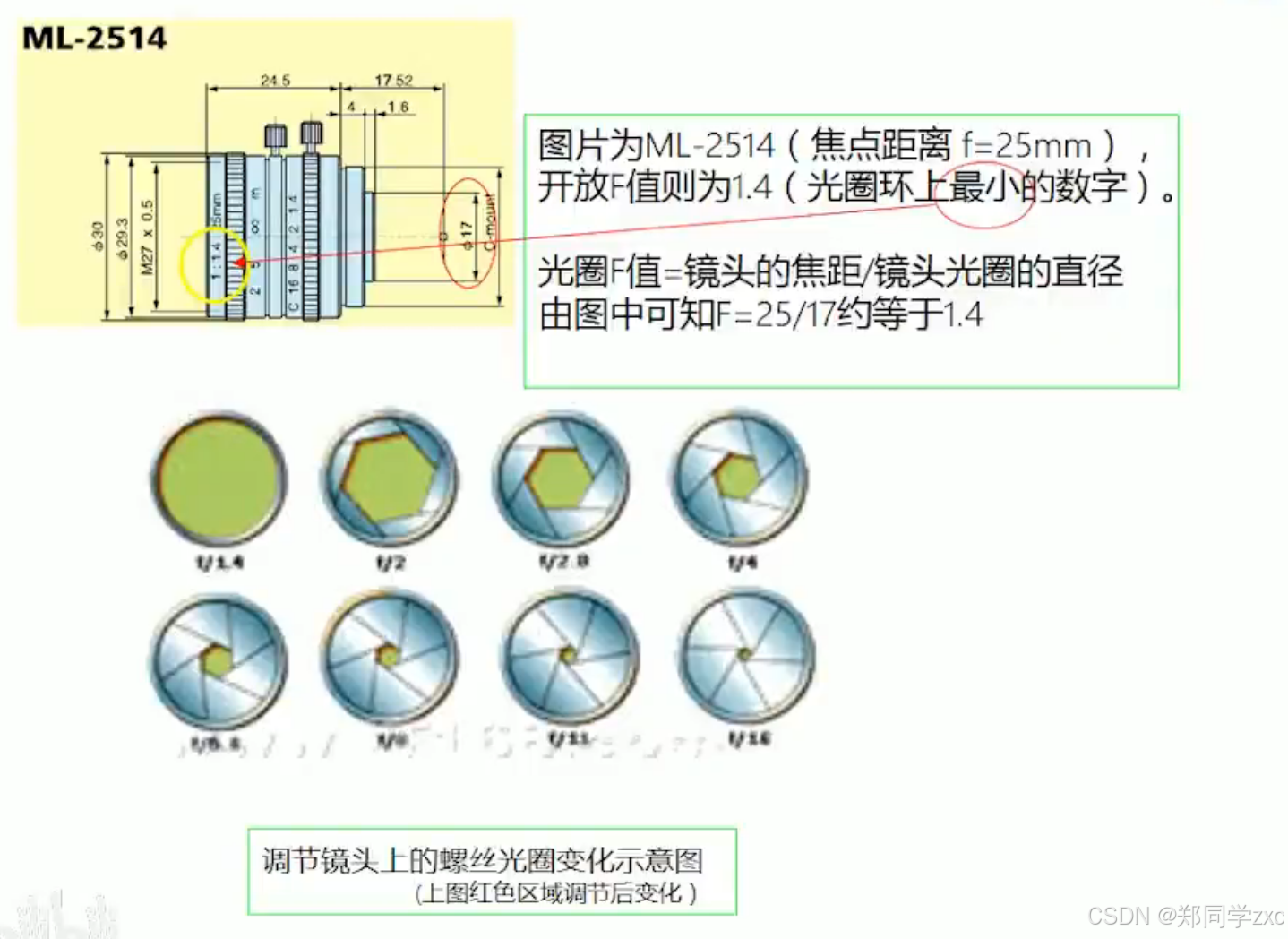

光圈是一个用来控制光线透过镜头，进入机身内感光面的光量的装置，它通常是在镜头内。表达光圈大小我们是用f值。用F表示，以镜头焦距f和通光孔径D的比值来衡量。完整的光圈值系列如下:
f/1.0， f/1.4，f/2.0，f/2.8，f/4.0，f/5.6，f/8.0，f/11，f/16，f/22，f/32，f/44，f/64光圈的档位设计是相邻的两档的数值相差1.4倍(2的平方根1.414的近似值)

计算

景深

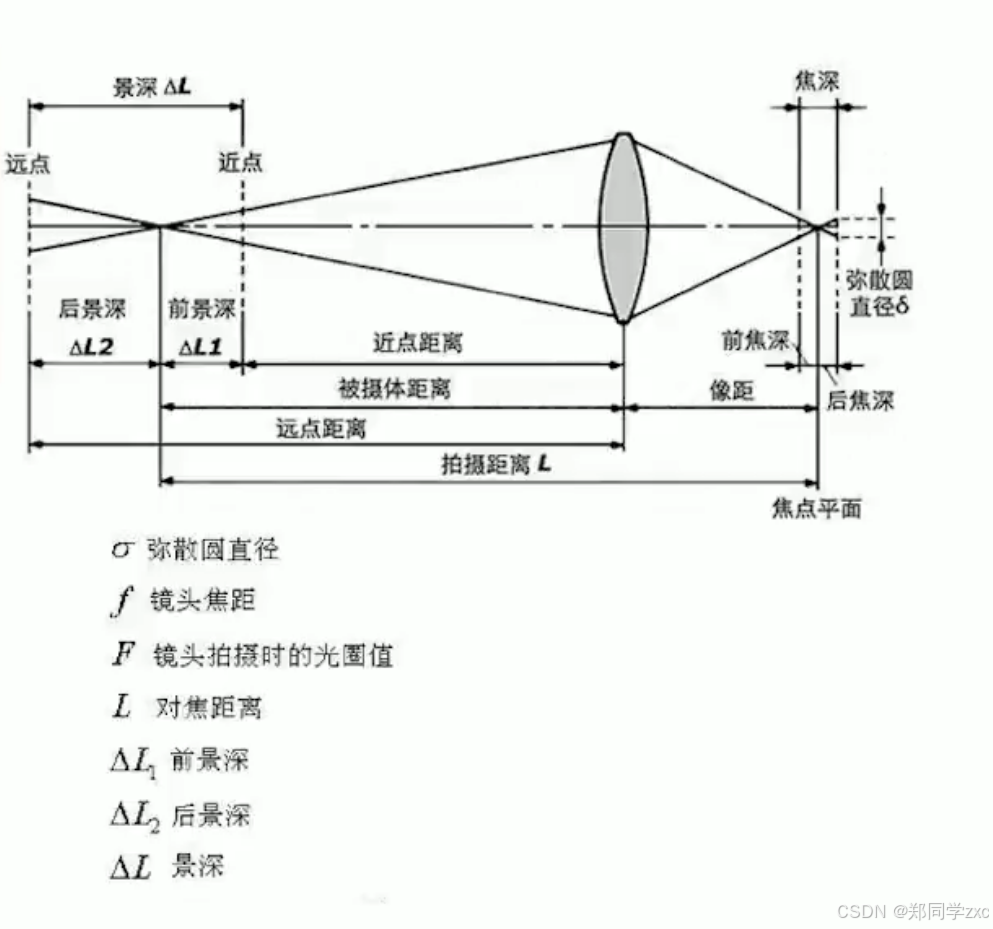

在聚焦完成后，焦点前后的范围内所呈现的清晰图像，这一前一后的距离范围，便叫做景深。

实际上，即使是在景深内，图像也有些模糊，但是这个模糊的大小如果在一定范围内（用圆的大小来定义，称为容许弥散圆）,那么即使肉眼观察也不会发现模糊。

分辨率

分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位:“线对/毫米”( lp/mm )。分辨率越高的镜头成像越清晰。
分辨率=拍摄视野面积/检测精度

假设拍摄视野为1210mm,检测精度为0.01mm,那么相机的最低分辨率应为=(1210 )/0.01
率不小于120万像素

视野范围

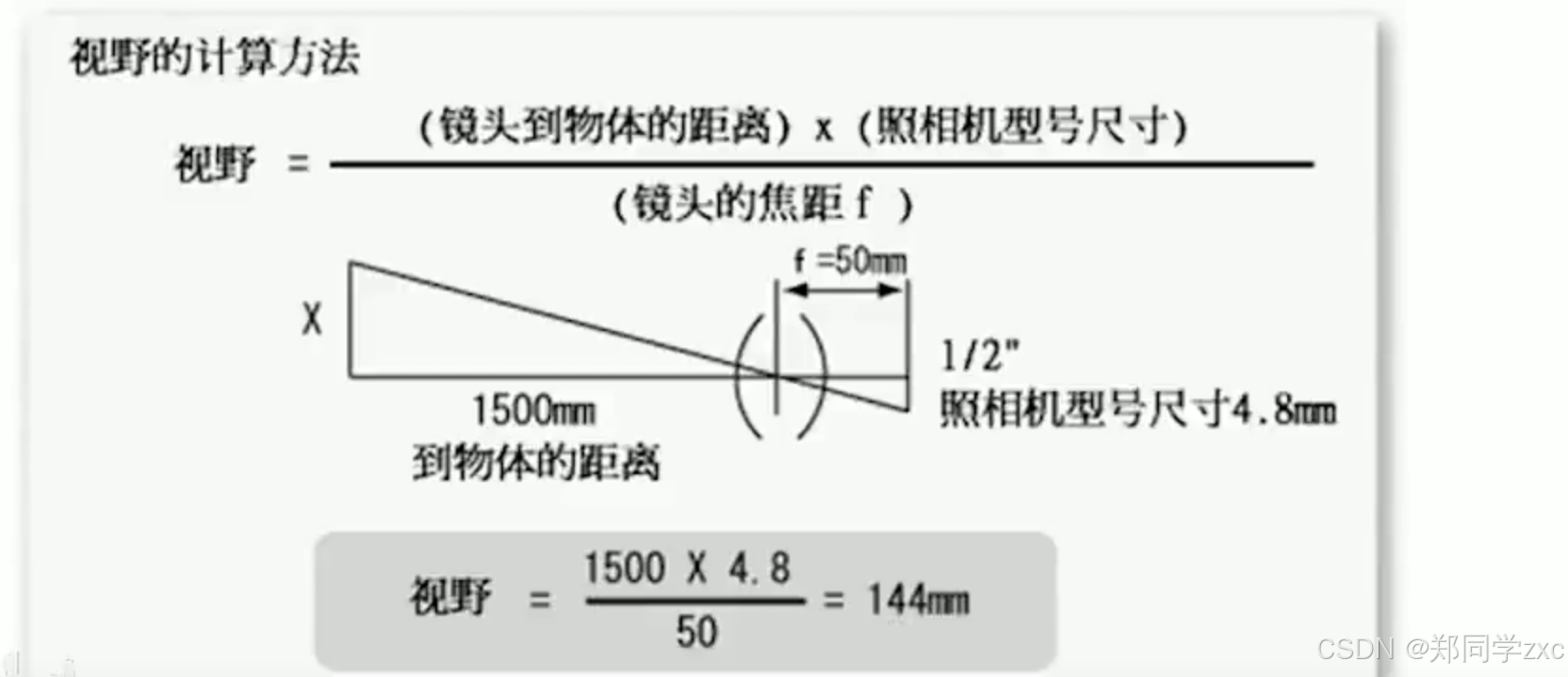

相机实际排到区域的尺寸

接口类型

镜头和摄像机之间的接口有许多不同的类型，工业摄像机常用的包括C接口、CS接口、F接口、V接口、T2接口、M42接口、M50接口等。接口类型的不同和镜头性能及质量并无直接关系，只是接口方式的不同

以下是对工业摄像机常用接口的详细说明：

C接口

• 特点：
  • 法兰后焦（镜头安装基准面到像面的距离）为17.526mm。
  • 是工业摄像机中较为常见的接口类型，通用性强。
  • 可以通过接圈来调整镜头与摄像机传感器之间的距离，从而适配不同的工作距离和成像要求。
  • 有大量的C接口镜头可供选择，涵盖了各种焦距、光圈等规格，能满足多种工业视觉应用场景，如物体检测、尺寸测量、定位等。
• 应用场景：广泛应用于一般的工业自动化检测、机器视觉系统等，对成像质量和成本有综合考虑的场合。

CS接口

• 特点：
  • 法兰后焦为12.5mm，比C接口的法兰后焦短。
  • 与C接口类似，但镜头不能直接用于C接口的摄像机，需要使用5mm的接圈将CS接口镜头转接到C接口摄像机上，否则无法正常成像。
  • 也有丰富的镜头产品，包括定焦、变焦、微距等多种类型。
• 应用场景：适用于一些对摄像机体积有要求，或者原本设计为CS接口的工业视觉系统，在成本和性能上能满足常见的工业检测任务。

F接口

• 特点：
  • 主要用于大画幅的工业相机，如一些中画幅、大画幅的CCD或CMOS相机。
  • 法兰后焦较大，能够支持更大尺寸的传感器和镜头，以获取更高的分辨率和更大的成像范围。
  • 镜头通常较大、较重，价格相对较高。
• 应用场景：适用于对图像分辨率和成像范围要求极高的工业应用，如高精度印刷品检测、大面积电子元件检测、航空航天部件检测等。

V接口

• 特点：
  • 是一种早期的接口标准，现在相对较少使用。
  • 法兰后焦等参数与C接口、CS接口不同，镜头和摄像机的适配性较差。
  • 由于其逐渐被淘汰，可供选择的镜头种类相对有限。
• 应用场景：主要在一些老旧的工业设备或特定的工业系统中可能会见到，随着技术的发展，逐渐被C接口和CS接口等替代。

T2接口

• 特点：
  • 也称为M42x0.75螺纹接口，是一种螺纹连接的接口方式。
  • 具有较好的通用性，可以通过转接环等配件与其他接口的镜头或设备进行连接。
  • 常用于一些天文摄影、显微摄影等领域，在工业摄像机中也有一定的应用，特别是对于一些需要特殊镜头或希望利用其他领域镜头的场合。
• 应用场景：适用于需要灵活搭配不同镜头，或者利用天文、显微等领域的高质量镜头进行工业成像的情况，如精密光学元件检测、特殊材料显微观察等。

M42接口

• 特点：
  • 与T2接口类似，也是一种螺纹接口，螺纹规格为M42x1。
  • 可以通过不同的转接环实现与其他接口的兼容，具有一定的灵活性。
  • 有一些专门为M42接口设计的工业镜头，通常具有较好的光学性能和机械稳定性。
• 应用场景：在一些工业成像系统中，特别是对于需要自行搭配镜头和相机，或者对镜头的可更换性和兼容性有要求的场合，如科研实验设备、定制化的工业检测系统等。

M50接口

• 特点：
  • 接口直径较大，主要用于一些大口径的镜头和特殊的工业相机。
  • 能够支持大光圈、大视场的镜头，适用于需要大量光线进入或拍摄大范围场景的应用。
  • 镜头和相机的体积通常较大，成本也相对较高。
• 应用场景：适用于低光环境下的工业成像，如夜间的户外监控、大型仓库的监控等，或者需要大视场成像的工业检测，如大型板材表面检测、大面积农田监测等。

不同的接口类型主要是为了适配不同的镜头和摄像机，用户在选择时需要根据摄像机的接口类型、镜头的可用性、成像要求以及成本等因素综合考虑，确保镜头和摄像机能够正确连接并实现良好的成像效果。
