2019_AnyNet

Stereo matching paper notes (6): AnyNet Spade Spade



1.Unet

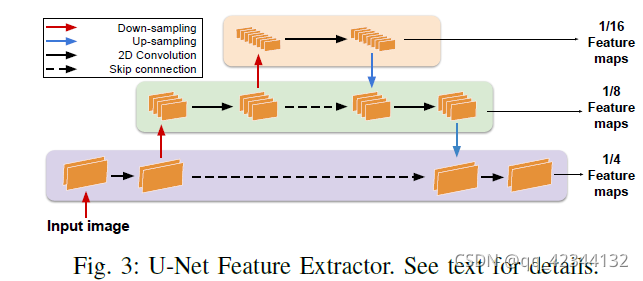

U-Net 架构以各种分辨率（1/16、1/8、1/4）计算特征图，这些特征图用作阶段 1-3 的输入，仅在需要时计算。 原始输入图像通过最大池化或跨步卷积进行下采样，然后用卷积滤波器进行处理。 较低分辨率的特征图捕获全局上下文，而较高分辨率的特征图捕获局部细节。 在 1/8 和 1/4 的尺度上，最终的卷积层结合了先前计算的低尺度特征。



2.Disparity Network:

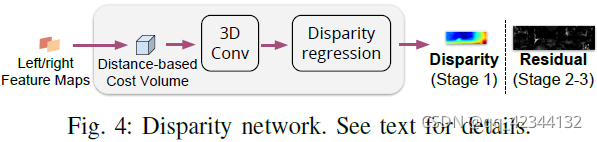

我们使用这个组件来计算初始视差图（阶段 1）以及计算后续校正的残差图（阶段 2 和 3）。

视差网络首先计算视差成本量。这里，代价是指左图像中的像素与右图像中的对应像素之间的相似度。作为视差网络（图 4 中的 3D Conv）的第二步，我们使用几个 3D 卷积层 [20] 细化成本量，以进一步提高获得的成本量。如果一个视差 k 显然具有最低的成本（即它是唯一的匹配项），它将通过加权平均恢复。如果存在歧义，则输出将是可行候选者的平均值。



3.Residual Prediction:

AnyNet 架构的一个关键是只在stage1低分辨率计算完整的视差图。在阶段 2 和 3 中，我们残差 。视差预测中最昂贵的部分是成本量的构建和细化。成本量缩放 H W M，其中 M 是最大差异。 在高分辨率下，两个像素之间的最大差异可能非常大（通常 KITTI 数据集中的 M = 192 像素 [8]）。通过将自己限制在残差，即对现有差异的修正，我们可以将自己限制在 M = 5（对应于偏移量 -2;-1; 0; 1; 2）并获得相当大的加速。

为了计算第 2 和第 3 阶段的残差，首先放大粗视差图，并通过逐像素应用视差估计，使用它来扭曲更高尺度的输入特征（图 2）。特别地，如果像素 (i; j) 的左侧视差估计为 k，将每个右侧特征图中像素 (i; j) 的值覆盖为像素 (i; j + k) 的对应值（ 如果超出范围则使用零）。如果当前的视差估计是正确的，则更新后的右特征图应该与左特征图匹配。由于低分辨率输入的粗糙性，通常仍然存在几个像素的不匹配，我们通过计算残差视差图来纠正。残余视差的预测与完整视差图计算类似。唯一的区别是，成本量计算为 Cijk = ||pij - pi(j-k+2)||1，并将得到的残差视差图添加到前一阶段放大的视差图中。

4.Spatial Propagation Network:

为了进一步改进我们的结果，我们添加了最后的第四阶段，在该阶段我们使用空间传播网络 (SPNet) [26] 来改进我们的视差预测。SPNet 通过应用局部滤波器来锐化视差图，该滤波器的权重是通过对左侧输入图像应用一个小的 CNN 来预测的。
