怎么设置永磁同步电机的电流控制角

用ANSYS软件跑永磁同步电机弱磁数据时，需要对电流控制角进行参数扫描，但是，怎么在仿真中设置电流控制角（超前角）呢？

1.永磁同步电机dq轴模型

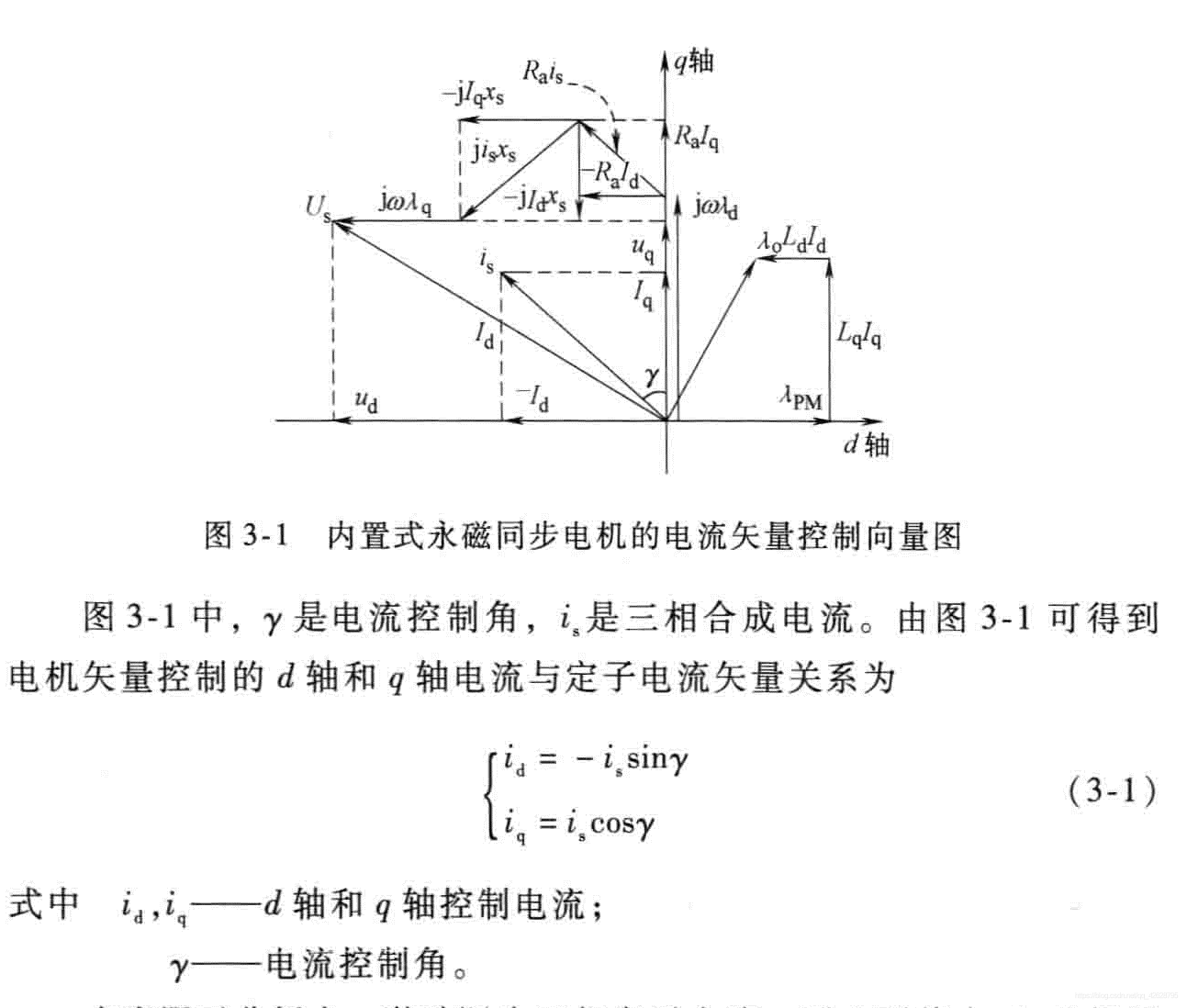

首先搞清楚什么是电流控制角，它其实就是在dq轴坐标系中，is与q轴的夹角或者称为内功率因数角，即空载反电动势和电流矢量的夹角。它的范围是-90~90°，使得电枢反应表现为增磁或去磁。
再来看同步电机的功率角。
简单说的话，功角的概念：功角是同步电机就是空载电动势和端电压的夹角。忽略了漏抗压降，转子励磁磁场中心线和气隙合成磁场中心线之间的夹角，两个磁场之间有作用力。
我们把它和同步电机对应起来，定子电流空间矢量is和气隙磁链空间矢量fai_s（符号打不出来）大致方向相同（不完全） ，这是之前写的，错了，Fa只是电枢磁动势，不是气隙磁动势，故定子电流空间矢量is和气隙磁链空间矢量fai_s差得远。
空载反电动势E（由永磁体产生）和q轴</
