本文探讨了ISO 26262在硬件验证方面的要求，包括RAM、Flash和内核测试，并介绍了AUTOSAR如何通过MCAL层的标准模块实现这些功能。同时，文章也阐述了ISO 26262对通信验证的要，如帧超时、节点丢失和CRC校验，以及AUTOSAR ComSpec中的相关规定和机制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、 ISO 26262对硬件验证的要求

2、 ISO 26262对通信验证的要求

1、 ISO 26262对硬件验证的要求

        ISO 26262在硬件验证方面也有一些要求， 在硬件测试方面主要包括以下三个部分：

  • ①RAM测试；
  • ②Flash测试；
  • ③内核测试。

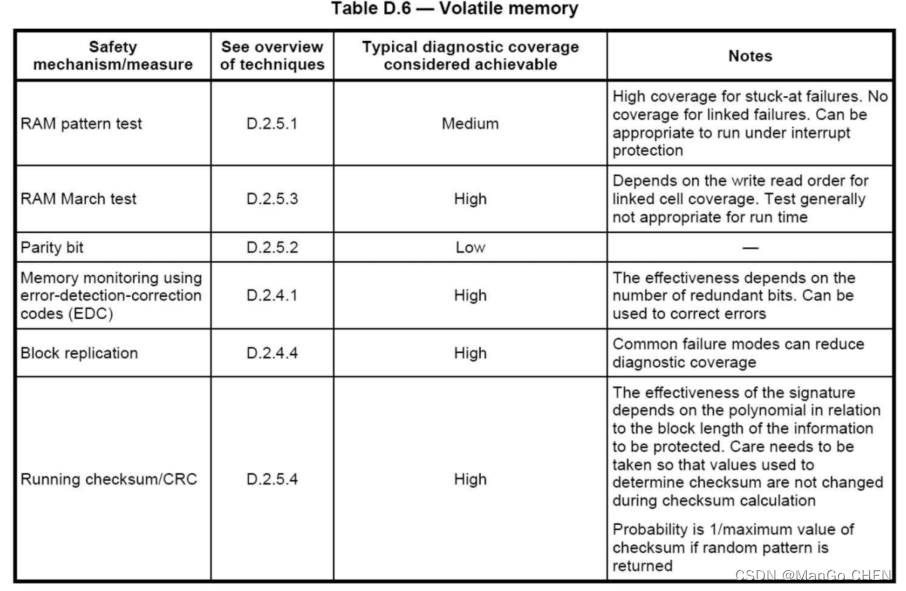

        在ISO 26262 Part 5中， 定义了一系列RAM错误检测机制， 如图9.4所示。

图9.4 ISO 26262中提出的RAM错误检测机制

        这里RAM测试是为了测试RAM单元的物理健康性， 不是为了测试RAM的内容。 其中RAM单元是存储的单元， 依赖于处理器。

        对应地， AUTOSAR MCAL中有一个RamTst模块ÿ
