一、FFT增益问题
1、问题描述
1、说明时域和频域的能量守恒(各以信号和噪声来说明)
2、说明信号不变时噪声带宽的变化对输入信噪比的影响
3、说明噪声带宽和FFT增益的关系
4、在矩形窗前提下用仿真曲线和理论分析讨论信号频点位置和FFT后输 出信噪比的关系
5、说明频点位置造成的最大信噪比损失是多少?对于那些频率分辨率 整数倍位置上频点通过加不同的窗(切比雪夫、汉宁、汉明、布莱克曼等) 分别有多少的信噪比增益损失?对于那些不在分辨率整数倍位置上频点通过 加不同的窗函数有没有信噪比增益的改善?
2、问题分析
2.1 问题一
第一问基本没难度,主要就是验证时频域的能量守恒,知道帕斯瓦尔定理的内容即可,考试也没办法在此处命制相关题目,主要是通过仿真程序验证结论。
2.2 问题二
第二问涉及到一个基本的知识点,白噪声的功率谱密度(注意单位是:W/Hz)是一个常数,所以噪声带宽越大,其功率就越大。二者关系:Pn = n0 * B;(n0 为噪声功率谱密度,B为噪声带宽)。而信号的输入功率不改变,那么带宽大的噪声对应的输入信噪比就小。输入信噪比:输入信号功率/输入噪声功率,如果以dB为单位,取10*log10(Ps/Pn)即可。此处大概率会命制考题。需要注意的是:n0 一般都是已知条件给出;带宽 B 除单频点信号外,都需要和信号带宽保持一致。下面给出几种命题预测(可能是大题中的一小问):
2.1 与仿真题目相同。给出信号幅度 A,噪声的功率谱密度 n0 和 噪声带宽 B 进行噪声功率 或者 输入信噪比的计算。
2.2 结合 LFM信号 或者 伪随机相位编码信号 进行输入信噪比计算的考察。下面给出预测样题:
(样题一,可能性较大)已知某雷达信号的 波形为伪随机相位编码信号,载频:10GHz,码长为127,脉冲重复周期为10us,脉冲占空比为0.1,回波复信号幅值为0.01V;回波脉冲串个数为100;电磁波在空间传播速度为光速。噪声功率谱密度为10^(-10) W/Hz 。试回答下列问题:
1)请画出伪随机脉冲雷达发射和接收系统的简要框图;(PPT中有)
2)定性画出理想的前置带通(抗混叠)滤波器的幅频相频曲线,并阐述其作用;
中心频率为载频,带宽为信号带宽的理想带通滤波器。相频曲线是线性的(详见《信号系统》(钱玲等著,第五版)P201)
那么信号带宽如何计算?信号带宽=1 / 码元宽度。码元宽度=脉冲宽度 / 码长;脉冲宽度 = 脉冲重复周期 * 占空比;
3)信号进入 信号处理机 前的输入信噪比;
这个根据公式计算即可;
4)给出脉压增益、多普勒滤波(FFT)增益、信处机输出信噪比 (单位:dB)
脉压增益 = 信号的有效时宽带宽积;
FFT理论增益 = 脉冲周期个数;
输出信噪比 = 输入信噪比 + 脉压增益 + FFT增益(单位dB)
5)给出不模糊测距区间、不模糊测速区间、距离分辨力、速度分辨力 (单位均采用国际单位制)
此处涉及雷达信号处理内容。
不模糊测距区间:[0 , c * Tr/2] (c 为光速,Tr 为脉冲重复周期)
不模糊测距区间:[- fr/2 * lamda/2 , fr/2 * lamda/2] (lamda为电磁波波长=c/fc,fr 为脉冲重复频率)
距离分辨力:1 / B * (c/2) (B为信号带宽)
速度分辨力:fr / N * lamda/2 (N:脉冲串个数)
6)若信号带宽变为之前的两倍,其他条件均不变,试分析信处机输出信噪比如何变化?由此你得到了什么结论呢?
输入信噪比下降3dB,处理增益增加3dB ,故输出信噪比无变化。结论:信号带宽不影响雷达作用距离。
(样题二)已知某雷达信号的 波形为LFM信号,载频:10GHz,调频带宽:20MHz,脉冲重复周期为10us,脉冲占空比为0.1,回波复信号幅值为0.01V;回波脉冲串个数为100;电磁波在空间传播速度为光速。噪声功率谱密度为10^(-10) W/Hz 。问题同上。解析同上。
2.3 问题三
如果噪声带宽变为原来的 K 分之一。则FFT增益的理论值变为:
此处有可能命制计算题。
2.4 问题4、5
此处应该不会出计算题,最多是概念的考察。结合仿真情况即可。不在整数倍 fs/N 频点处的单频信号时域加窗会有不同程度的增益提升,但是在整数倍 fs/N 频点处的单频信号时域加窗会有增益损失。

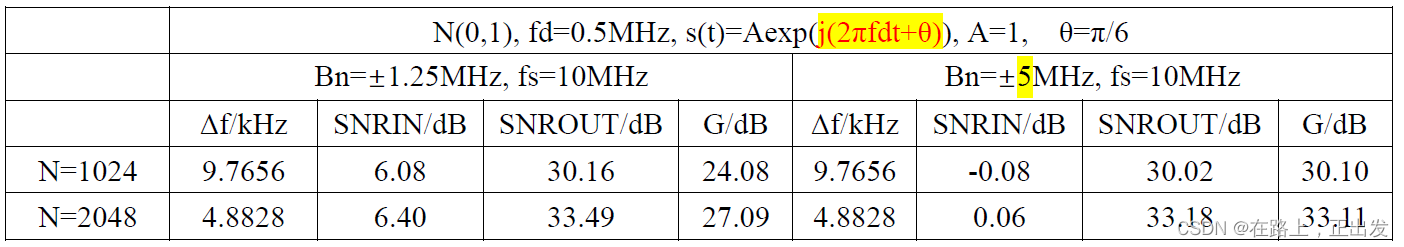

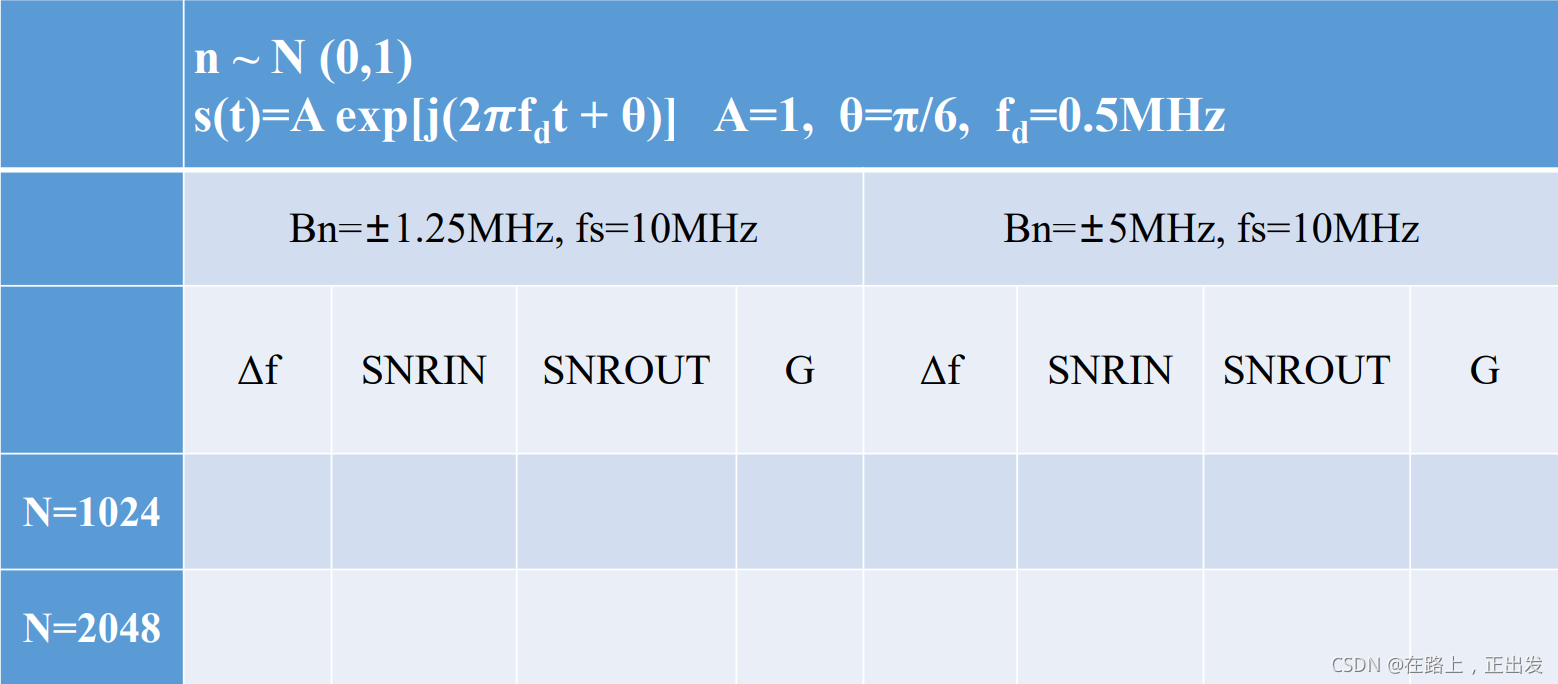

附 仿真表格:
【注】:数据来源于仿真,仅供参考,没必要记忆。
二、匹配滤波器 FFT-IFFT实现
1、问题描述
匹配滤波器的FFT-IFFT的实现,设信号为时宽10us带宽30MHz的LFM脉冲,采样率为80MHz。数学分析和仿真。
2、问题分析
此处,主要注意几点:
1、信号的 匹配滤波器时域响应:原始信号的共轭翻转。
2、FFT实现线性卷积的框图,详见《数字信号处理》钱玲等著 P67下、P95上。
3、匹配滤波增益 = 信号的有效时宽带宽积;
4、补零到长度为:2*N-1;(N为信号长度),处理后截取前N点即可。
考试有可能在此处命制题目。特别是实现的流程框图和补零、截取问题。
三、信号带宽与脉压输出信噪比关系
1、问题描述
理论分析和matlab仿真等功率谱密度的高斯白噪声,反映不同带宽下的噪声功率变化;设信号为时宽10us带宽30MHz/15MHz的LFM脉冲,采样率为80MHz,在有用信号峰峰不变前提下说明信号带宽对脉压输出信噪比的影响。
2、问题分析
此处所设计问题在第一节已详细说明,此处不再赘述。注意几点:
1、噪声功率与其带宽成正比。
2、有用信号峰峰不变前提下信号带宽对脉压输出信噪比无影响。
