目标:使用树莓派及CAN HAT扩展板读取智能涡轮流量计(RS485通讯改装,使用modbus-RTU协议)的各项测量数据。
由于是初次学习,对智能仪表以及树莓派串口通信等知识比较陌生,在此对实验过程进行记录。本文主要记录树莓派的485串口测试工作,后续会加入智能仪表进行实操。
实验材料:

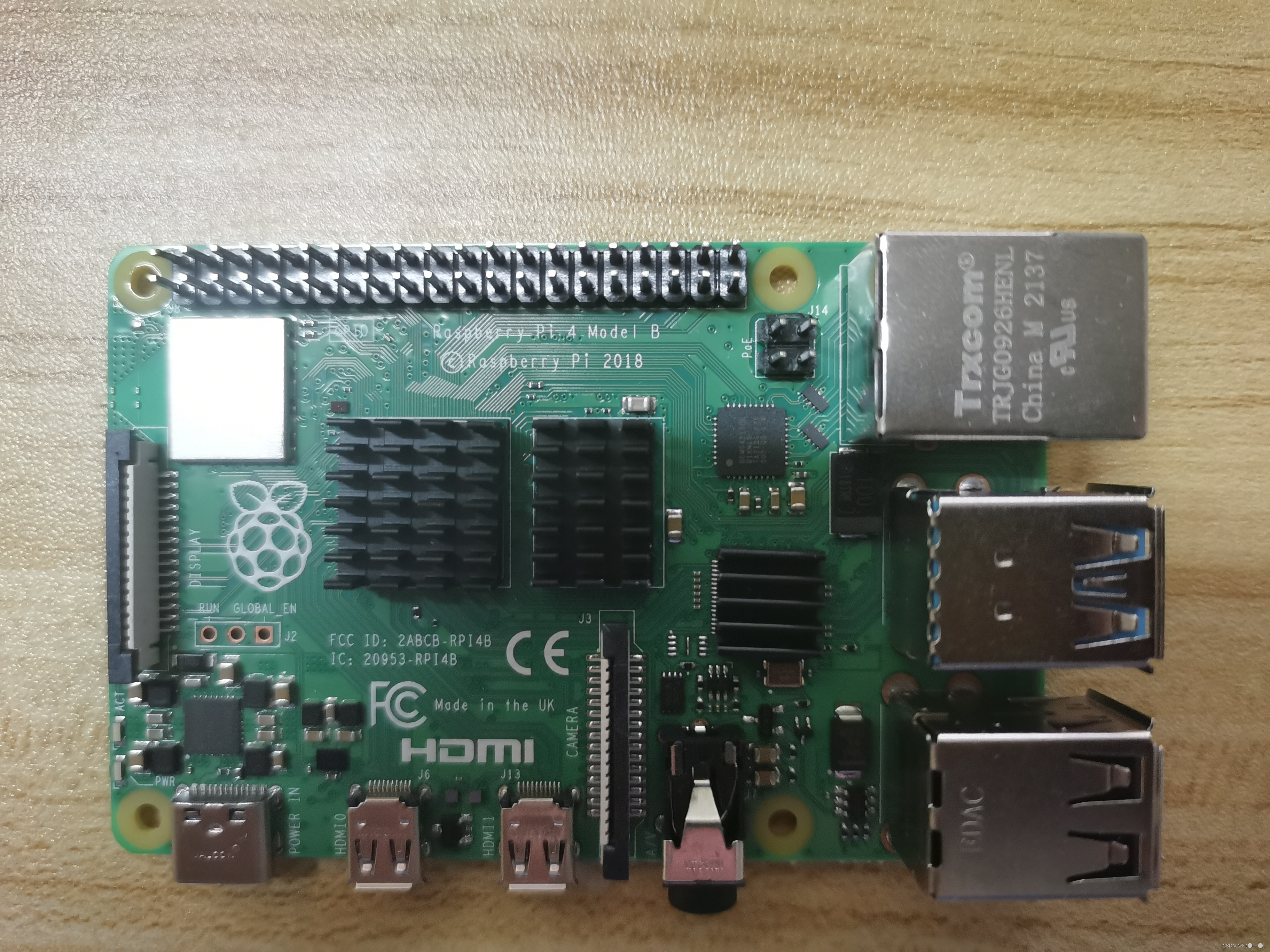

树莓派4B/8G

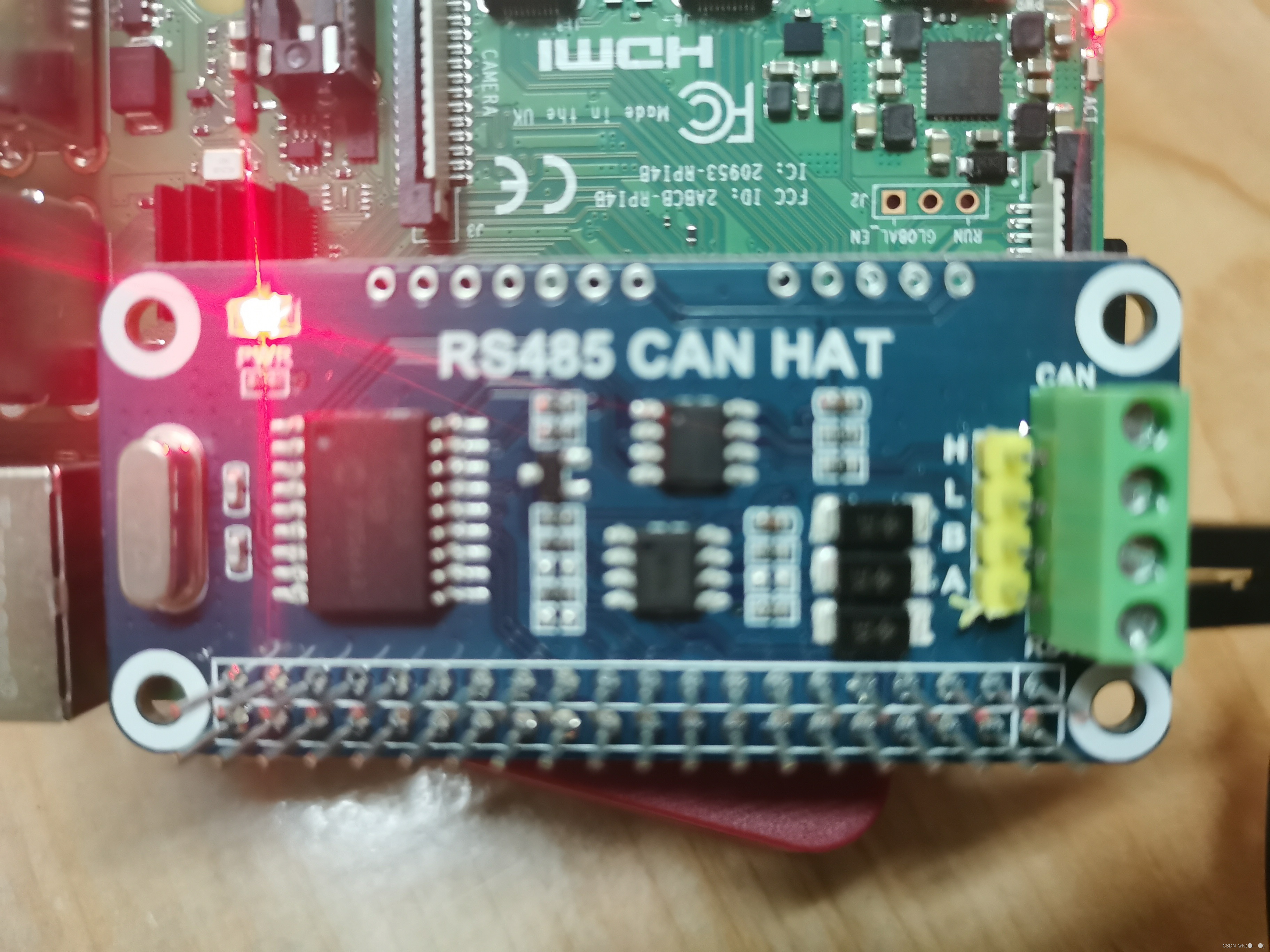

RS485 CANHAT扩展板

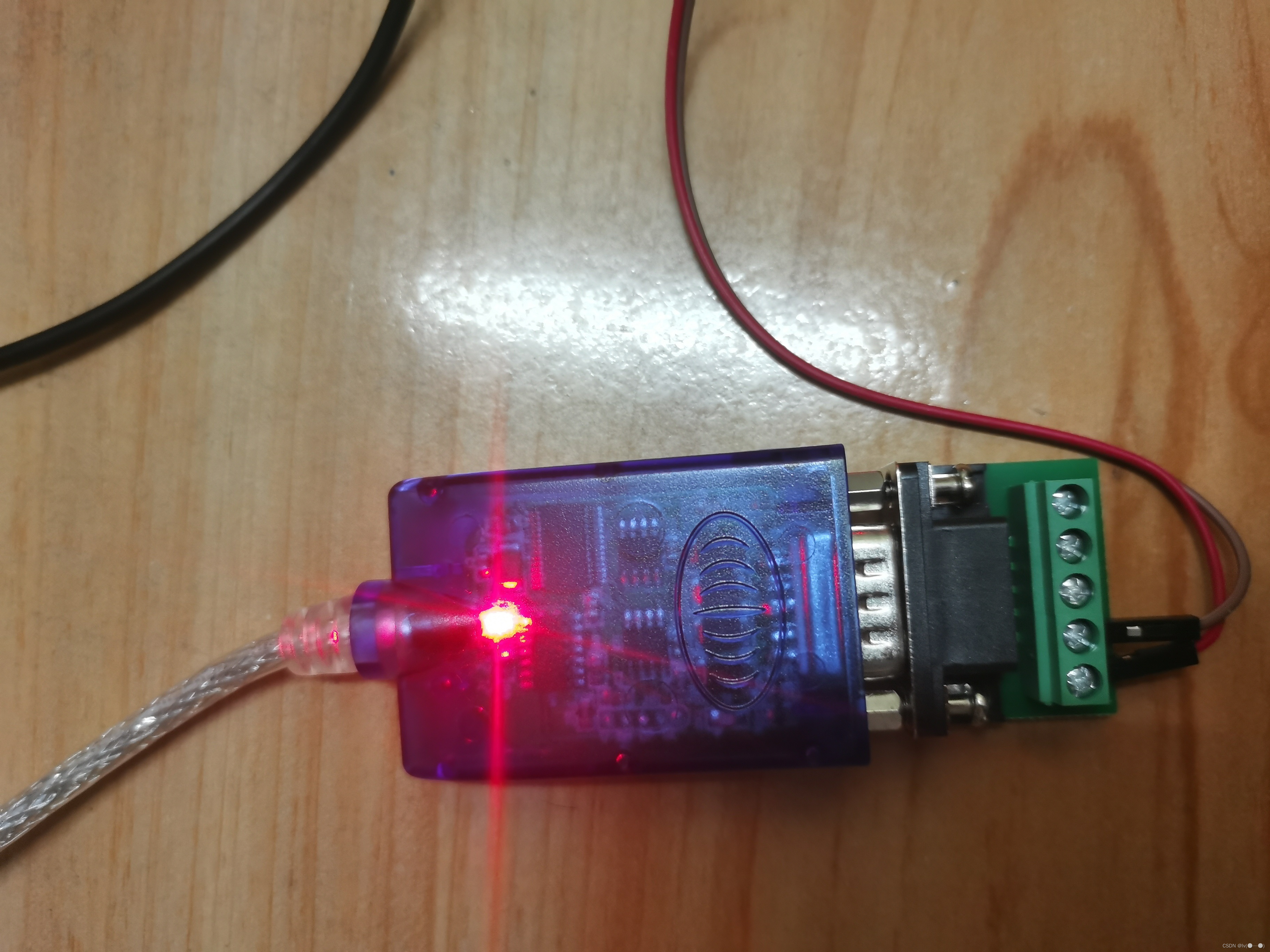

USB转485转换器

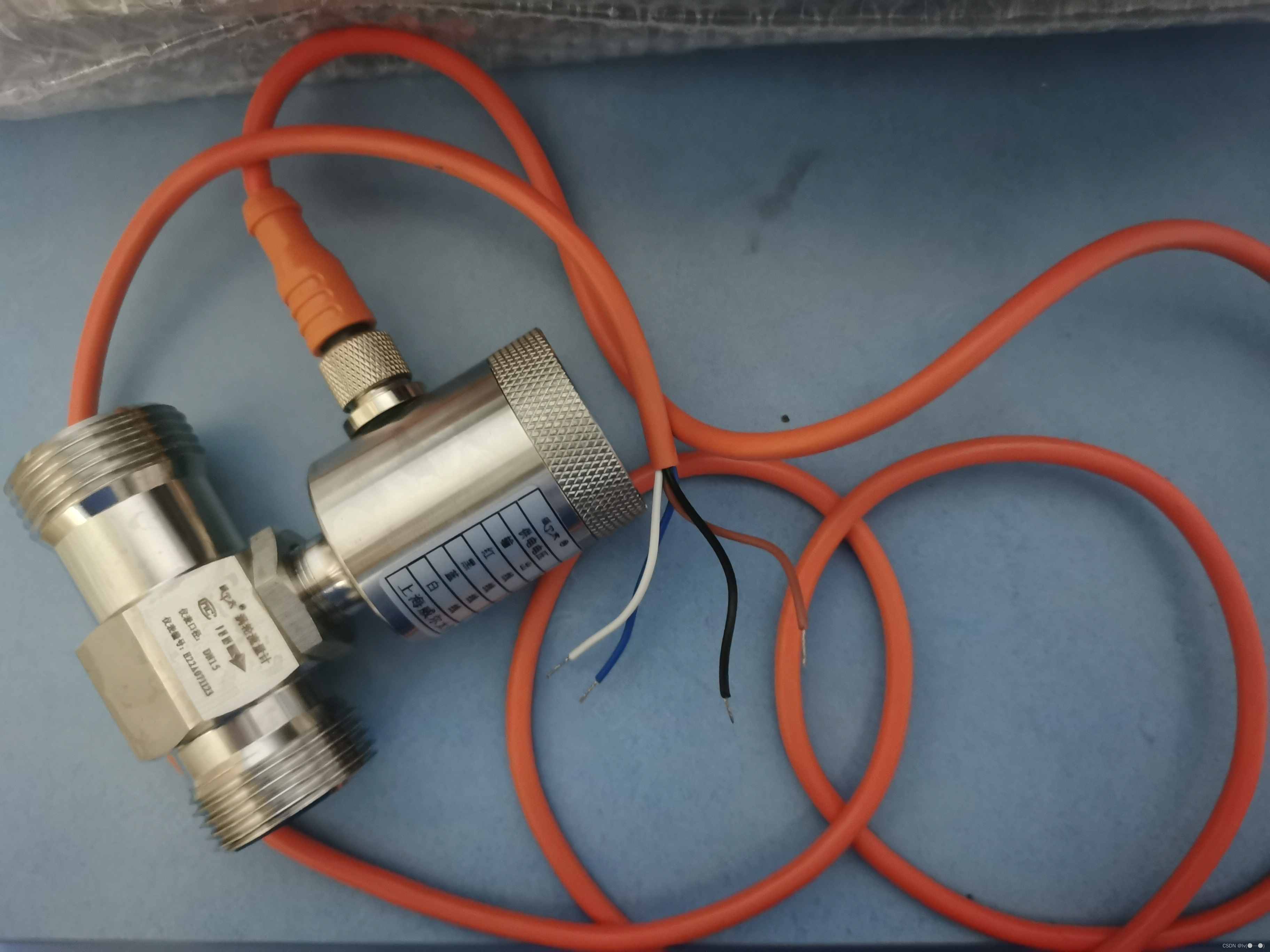

涡轮流量计WL-LWYE-15

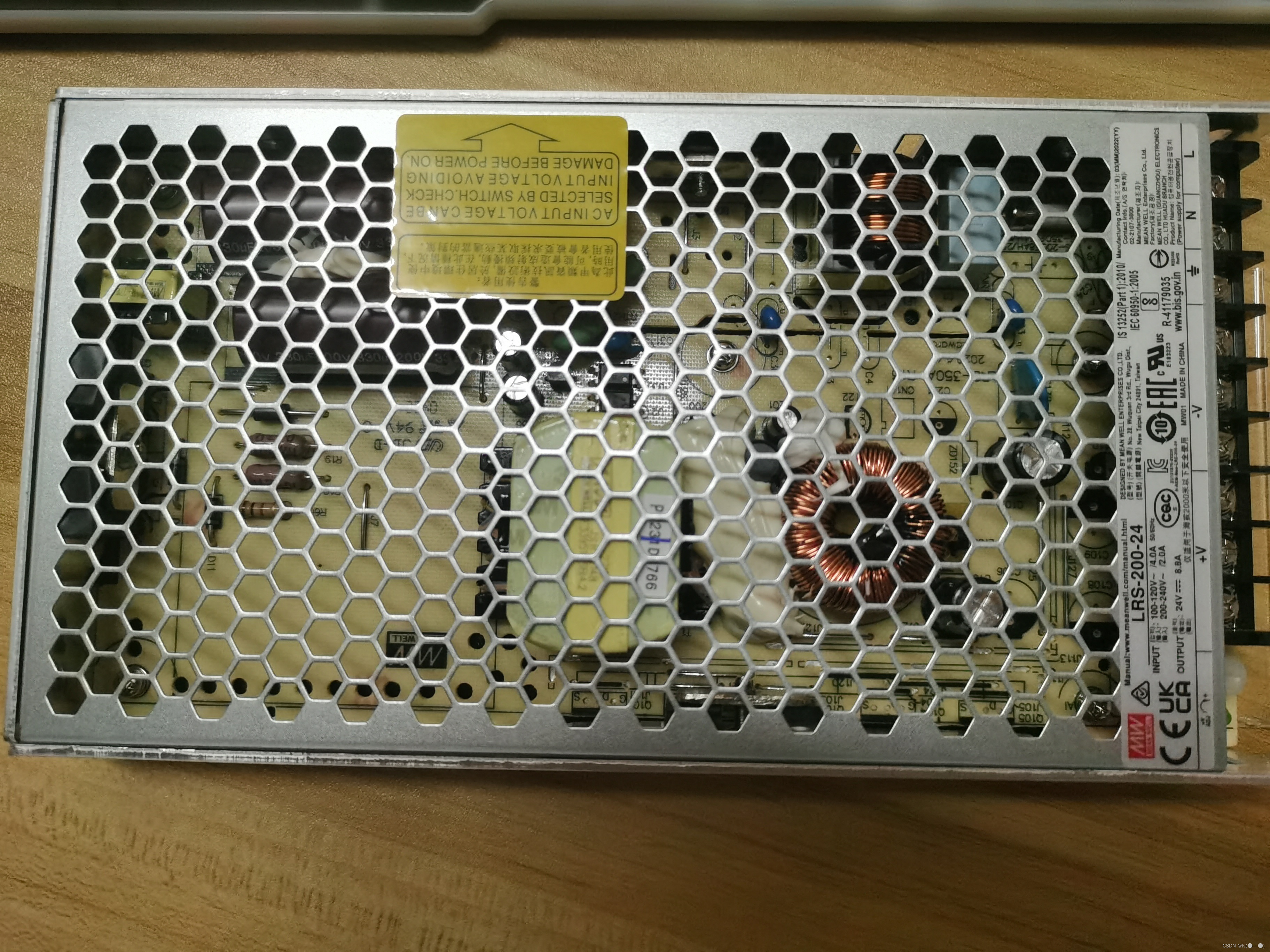

24V电源
树莓派安装库:
BCM2835
#打开树莓派终端,并运行以下指令
wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.71.tar.gz
tar zxvf bcm2835-1.71.tar.gz
cd bcm2835-1.71/
sudo ./configure && sudo make && sudo make check && sudo make install
# 更多的可以参考官网:http://www.airspayce.com/mikem/bcm2835/
wiringPi
#打开树莓派终端,并运行以下指令
sudo apt-get install wiringpi
#对于树莓派2019年5月之后的系统(早于之前的可不用执行),可能需要进行升级:
wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb
gpio -v
# 运行gpio -v会出现2.52版本,如果没有出现说明安装出错
#Bullseye分支系统使用如下命令:
git clone https://github.com/WiringPi/WiringPi
cd WiringPi
./build
gpio -v
# 运行gpio -v会出现2.60版本,如果没有出现说明安装出错
