Vivado ILA核数据能触发，但波形有时刷新有时不刷新

江碧可余白

于 2024-12-03 00:20:26 发布

阅读量804

点赞数 11

分类专栏： Vivado杂谈文章标签： fpga开发嵌入式硬件

本文链接：https://blog.csdn.net/qq_44631312/article/details/144201777

版权

Vivado杂谈专栏收录该内容

1 篇文章

订阅专栏

1. 问题现象

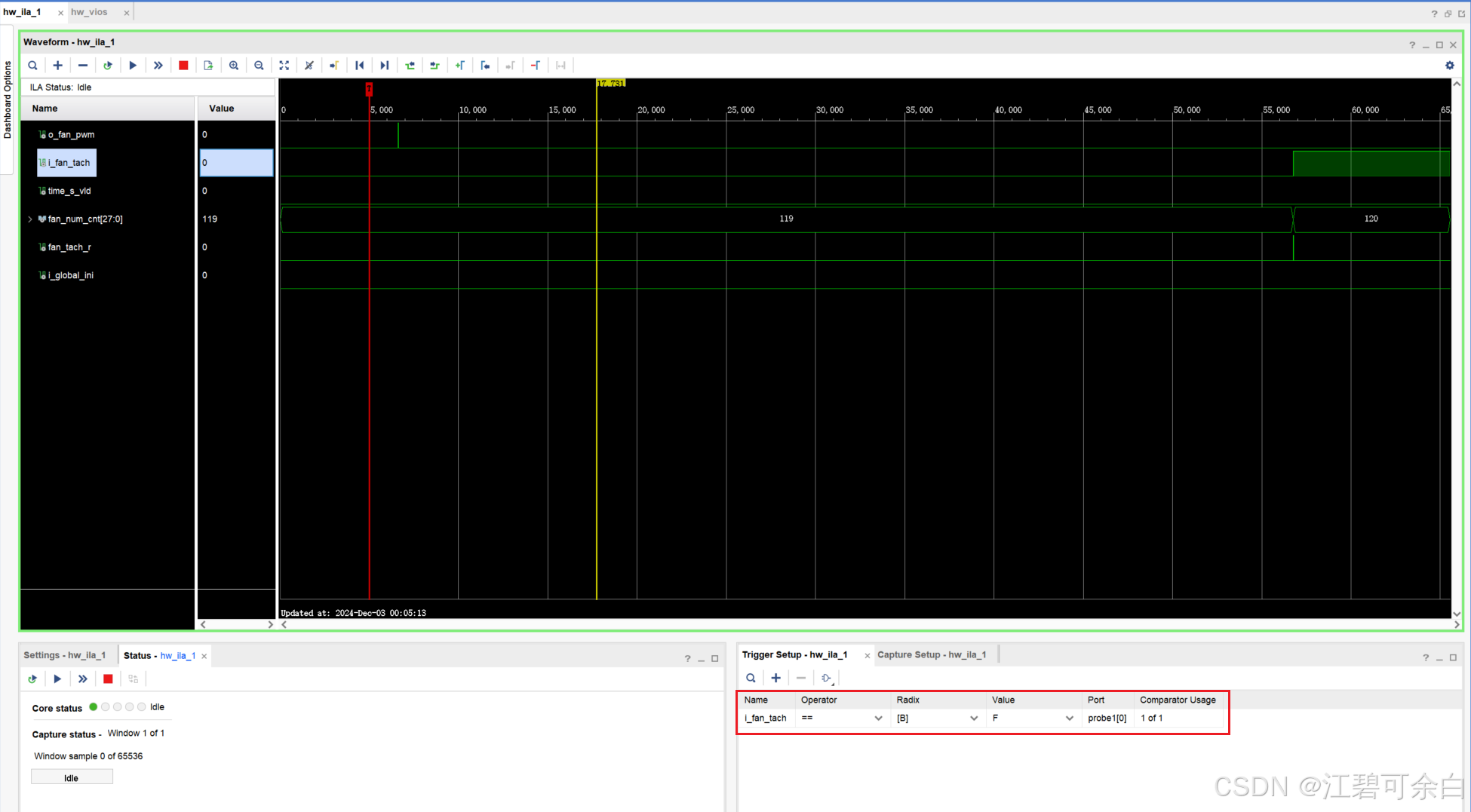

JTAG调试时，设置触发条件后，开始触发后能够满足条件进行触发，但是波形界面的波形有时候会刷新，有时候不刷新，一直是上一次抓取的波形数据

2. 解决方法

修改JTAG的下载速率，如下图：

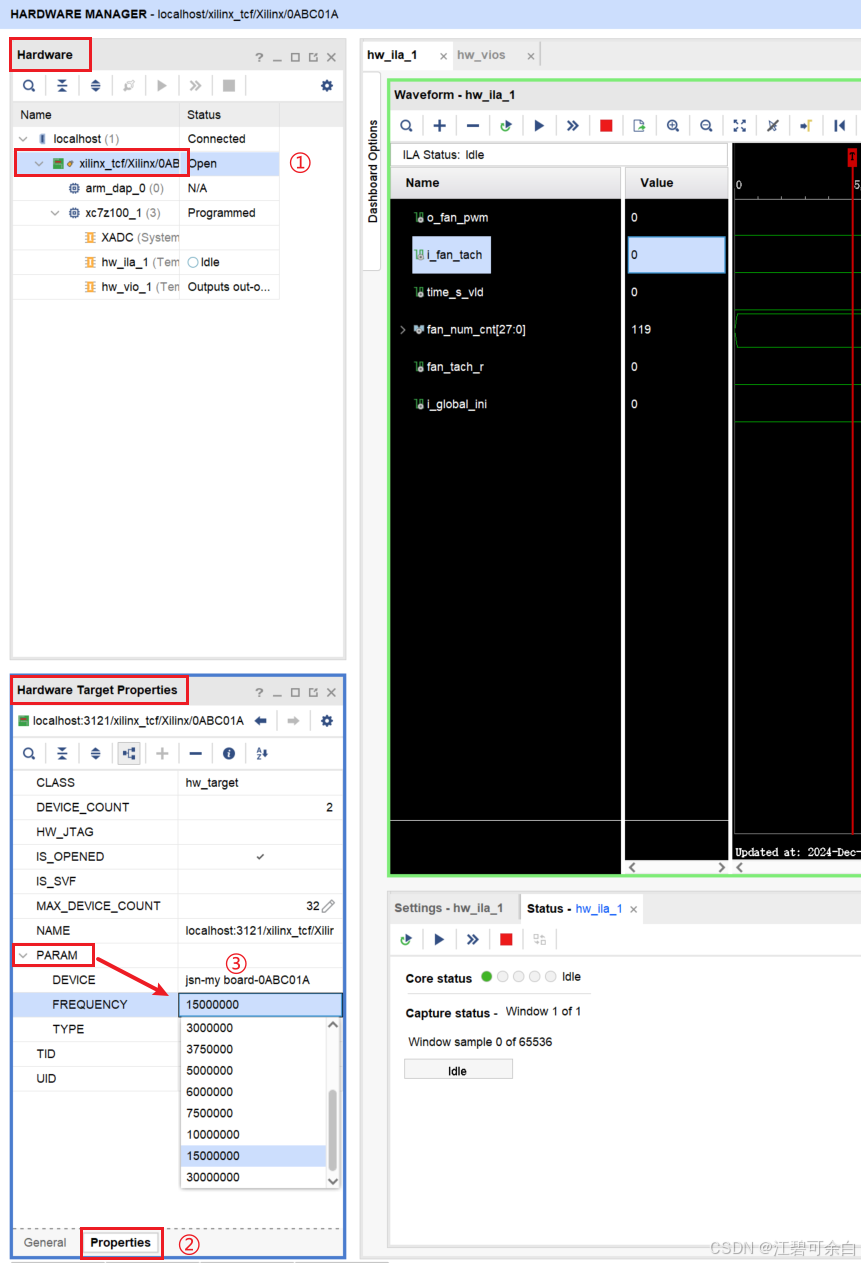

①开始硬件调试，正确连接后，Hardware选择上面Xilinx绿色部分，鼠标左键点击弹出下面的框图

②Hardware Target Properties选择Properties一栏

③PARAM展开后，FREQUENCY一栏修改JTAG的下载速度，实测增大下载速度会导致条件触发后无法正常刷新，降低频率可以便正常，本人测试时降低到10000000变得正常
