本文深入解析YOLOv5s v7.0的网络结构，包括输入端的自适应锚框计算、Mosaic数据增强，Backbone中的CBS、C3、SPPF模块，Neck的FPN+PAN结构，以及Head层的设计。同时讨论了YOLOv5s的超参数和数据增强策略，以提升模型性能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

🚀 前言
YOLOv5 🚀 是一系列在 COCO 数据集上预训练的对象检测架构和模型，结合了在数千小时的研究和开发中获得的经验教训和最佳实践。本章节主要以yolov5s为例介绍YOLOv5-v7.0版本的网络结构及初始化超参数。

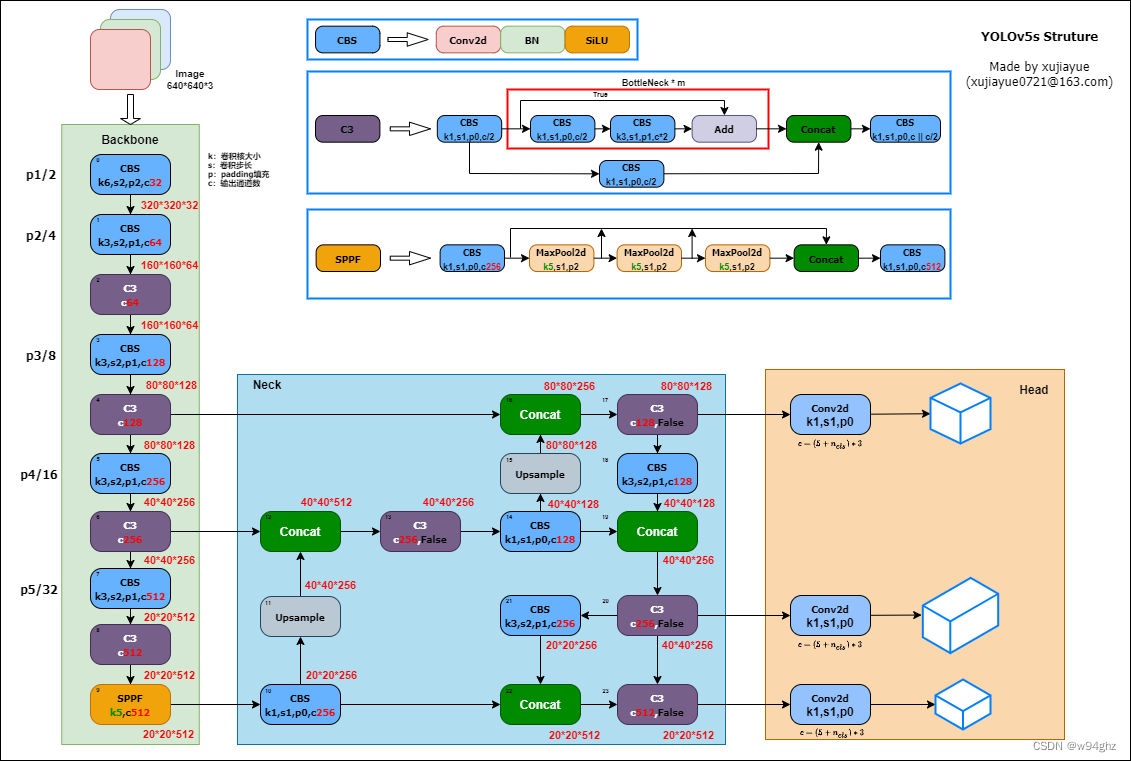

一、YOLOv5s网络结构图

网络结构主要分为以下方面：

输入端：自适应锚框计算、自适应图片缩放、Mosaic数据增强
Backbone：CBS模块，C3模块，SPPF模块
Neck：FPN+PAN结构
Head： CIOU Loss

特别注意：这是YOLOv5s的网络结构（因是自己画的图，难免会有疏漏，如有错误，望各位大佬在评论区指正！），想必很多小伙伴会有这样的疑惑，为什么我看到别人7.0版本的网络结构最后进入Head的是 $80 * 80 * 256$ ， $40 * 40 * 512$ 和 $20 * 20 * 1024$ ，跟上面写的 $80 * 80 * 128$ ， $40 * 40 * 256$ 和 $20 * 20 * 512$ 不一致，这个问题主要跟yolov5s.yaml中的width_multiple参数有关，本章后续会详细讲解。

二、输入端

(1) 自适应锚框计算

在YOLOv5中，每次训练开始之前，它都会根据你的数据集来自适应计算anchor锚框

若觉得计算的锚框效果不佳，可以将--noautoanchor参数设置True default值即可关闭

parser.add_argument('--noautoanchor', default=True, action='store_true', help=' 不自动调整anchor，默认为False')

1.1 计算过程

读取训练集中所有图片的w、h以及检测框的w、h
将读取的坐标修正为绝对坐标
使用Kmeans算法对训练集中所有的检测框进行聚类，得到k个anchors
通过遗传算法对得到的anchors进行变异，如果变异后效果好将其保留，否则跳过
将最终得到的最优anchors按照面积返回

1.2 默认锚框

在 YOLOv5 的配置文件model/*.yaml 中已经预设了一些针对 COCO数据集在 $640 \times 640$ 图像大小下锚定框的尺寸：

anchors:
  - [10,13, 16,30, 33,23]  # P3/8
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32

anchors参数共有三行，每行6个数值；且每一行代表应用不同的特征图；
1. 第一行是在最大的特征图上的锚框， $80 x 80$ 代表浅层的特征图（P3），包含较多的低层级信息，适合用于检测小目标，所以这一特征图所用的anchor尺度较小；
2. 第二行是在中间的特征图上的锚框， $40 x 40$ 特征图上就用介于这两个尺度之间的anchor用来检测中等大小的目标；
3. 第三行是在最小的特征图上的锚框， $20 x 20$ 代表深层的特征图，包含更多高层级的信息，如轮廓、结构等信息，适合用于大目标的检测，所以这一特征图所用的anchor尺度较大。

1.3 自定义锚框

锚框核查函数 /utils/autoanchor.py 文件中：

@TryExcept(f'{PREFIX}ERROR')
def check_anchors(dataset, model, thr=4.0, imgsz=640):
    # Check anchor fit to data, recompute if necessary
    m = model.module.model[-1] if hasattr(model, 'module') else model.model[-1]  # Detect()
    shapes = imgsz * dataset.shapes / dataset.shapes.max(1, keepdims=True)
    scale = np.random.uniform(0.9, 1.1, size=(shapes.shape[0], 1))  # augment scale
    wh = torch.tensor(np.concatenate([l[:, 3:5] * s for s, l in zip(shapes * scale, dataset.labels)])).float()  # wh

    def metric(k):  # compute metric
        r = wh[:, None] / k[None]
        x = torch.min(r, 1 / r).min(2)[0]  # ratio metric
        best = x.max(1)[0]  # best_x
        aat = (x > 1 / thr).float().sum(1).mean()  # anchors above threshold
        bpr = (best > 1 / thr).float().mean()  # best possible recall
        return bpr, aat

    stride = m.stride.to(m.anchors.device).view(-1, 1, 1)  # model strides
    anchors = m.anchors.clone() * stride  # current anchors
    bpr, aat = metric(anchors.cpu().view(-1, 2))
    s = f'\n{PREFIX}{aat:.2f} anchors/target, {bpr:.3f} Best Possible Recall (BPR). '
    if bpr > 0.98:  # threshold to recompute
        LOGGER.info(f'{s}Current anchors are a good fit to dataset ✅')
    else:
        LOGGER.info(f'{s}Anchors are a poor fit to dataset ⚠️, attempting to improve...')
        na = m.anchors.numel() // 2  # number of anchors
        anchors = kmean_anchors(dataset, n=na, img_size=imgsz, thr=thr, gen=1000, verbose=False)
        new_bpr = metric(anchors)[0]
        if new_bpr > bpr:  # replace anchors
            anchors = torch.tensor(anchors, device=m.anchors.device).type_as(m.anchors)
            m.anchors[:] = anchors.clone().view_as(m.anchors)
            check_anchor_order(m)  # must be in pixel-space (not grid-space)
            m.anchors /= stride
            s = f'{PREFIX}Done ✅ (optional: update model *.yaml to use these anchors in the future)'
        else:
            s = f'{PREFIX}Done ⚠️ (original anchors better than new anchors, proceeding with original anchors)'
        LOGGER.info(s)

YOLOv5 在开始训练前会计算数据集标注信息针对默认锚定框的最佳召回率，如果最佳召回率大于或等于0.98，则不需要重新计算锚定框，使用默认锚框；如果最佳召回率小于0.98，则需要重新计算符合此数据集的锚框。

def metric(k):  # compute metric
    r = wh[:, None] / k[None]
    x = torch.min(r, 1 / r).min(2)[0]  # ratio metric
    best = x.max(1)[0]  # best_x
    aat = (x > 1 / thr).float().sum(1).mean()  # anchors above threshold
    bpr = (best > 1 / thr).float().mean()  # best possible recall
    return bpr, aat

stride = m.stride.to(m.anchors.device).view(-1, 1, 1)  # model strides
anchors = m.anchors.clone() * stride  # current anchors
bpr, aat = metric(anchors.cpu().view(-1, 2))

其中，bpr（best possible recall）参数就是判断是否需要重新计算锚定框的依据（是否小于 0.98）

重新计算符合此数据集标注框的锚定框，是利用 k均值聚类算法（k-means clustering）和遗传算法（genetic algorithm）实现的

1.4 手动计算锚框

import utils.autoanchor as autoAC

# 对数据集重新计算 anchors
new_anchors = autoAC.kmean_anchors('./data/mydata.yaml', 9, 640, 5.0, 1000, True)
print(new_anchors)

(2) Mosaic数据增强

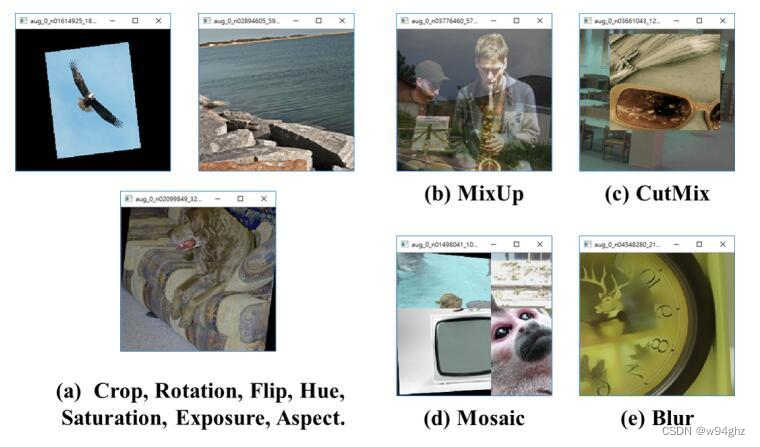

最早出现于YOLOv4，YOLOv5也是延用了Mosaic数据增强。Mosaic数据增强的主要思想是将多张图片按一定比例组合成一张图片，实则是参考了CutMix数据增强方式，CutMix数据增强是将两张图片进行拼接，Mosaic数据增强则利用了四张图片，对四张图片进行拼接，每一张图片都有其对应的目标框，将四张图片拼接之后就获得一张新的图片，同时也获得这张图片对应的目标框，然后我们将这样一张新的图片传入到神经网络当中去学习，相当于一下子传入四张图片进行学习。
在这里插入图片描述
Mosaic数据增强的主要步骤：

随机选择四张不同的图像作为输入
分别对四张图片进行翻转（对原始图片进行左右的翻转）、缩放（对原始图片进行大小的缩放）、色域变化（对原始图片的明亮度、饱和度、色调进行改变）等操作。
操作完成之后然后再将原始图片按照第一张图片摆放在左上，第二张图片摆放在左下，第三张图片摆放在右下，第四张图片摆放在右上四个方向位置摆好。
根据每张图片的尺寸变换方式，将映射关系对应到图片标签上。
依据指定的横纵坐标，对大图进行拼接。处理超过边界的检测框坐标。

Mosaic数据增强的优点：

增加数据多样性，随机选取四张图像进行组合，组合得到图像个数比原图个数要多。
增强模型鲁棒性，混合四张具有不同语义信息的图片，可以让模型检测超出常规语境的目标。
加强批归一化层（Batch Normalization）的效果。当模型设置 BN 操作后，训练时会尽可能增大批样本总量（BatchSize），因为 BN 原理为计算每一个特征层的均值和方差，如果批样本总量越大，那么 BN 计算的均值和方差就越接近于整个数据集的均值和方差，效果越好。
Mosaic 数据增强算法有利于提升小目标检测性能。Mosaic 数据增强图像由四张原始图像拼接而成，这样每张图像会有更大概率包含小目标。

⭐YOLOv5训练默认是开启了Mosaic数据增强的，可参考本章第六节超参数详解-（1）hpy超参数所以各位小伙伴可以放心训练！⭐

三、Backbone

Backbone骨干网络的主要作用就是提取特征，并不断缩小特征图。Backbone中的主要结构有Conv模块、C3模块、SPPF模块。

（1）CBS模块

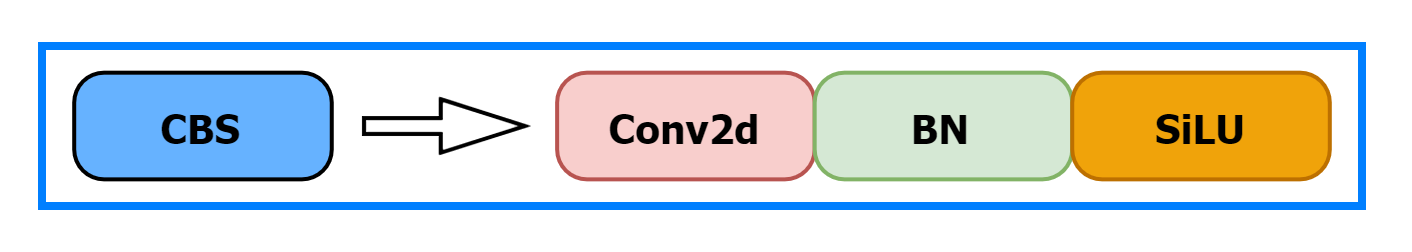

由一个Conv2d、一个BatchNorm2d和SiLU激活函数构成。如下图所示：
在这里插入图片描述

Conv2d的padding是自动计算的，通过修改stride来决定特征图缩小的倍数。

	def autopad(k, p=None, d=1):  # kernel, padding, dilation
	    # Pad to 'same' shape outputs
	    if d > 1:
	        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]  # actual kernel-size
	    if p is None:
	        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
	    return p

在Backbone中CBS模块的stride均为2，kernel均为3。因此CBS模块每次会将特征图的宽高减半，下采样特征图，同时提取到目标特征。
BatchNorm2d为批归一化层，对每批的数据做归一化，其详细作用不在这里赘述。
SiLU激活函数，SiLU是Sigmoid和ReLU的改进版。SiLU具备无上界有下界、平滑、非单调的特性。SiLU在深层模型上的效果优于 ReLU。具有平滑性和非线性特性，有助于网络在训练过程中更快地收敛。
$\sigma \left ( x \right ) = x*sigmoid\left ( x \right ) =\frac{x}{1+e^{-x} }$

（2）C3模块

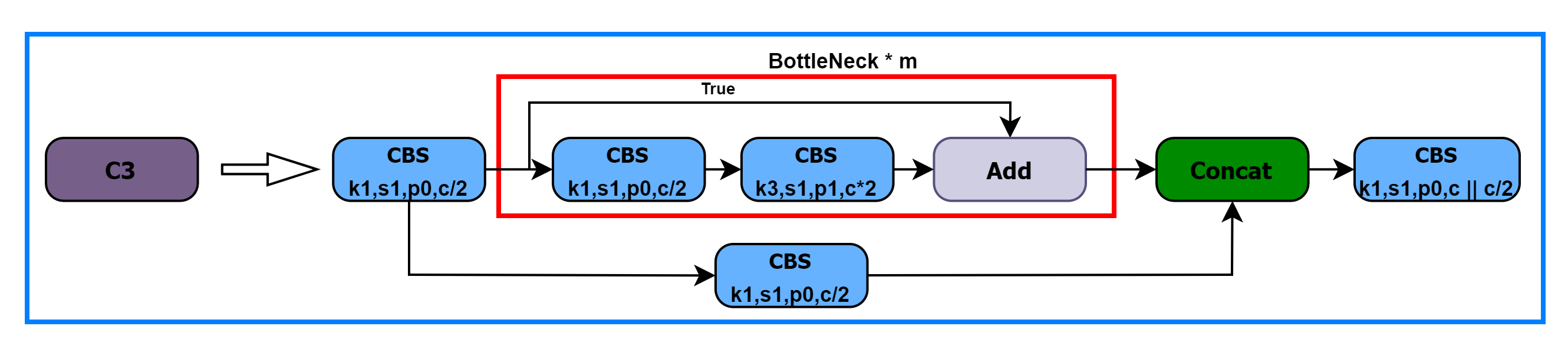

C3由三个CBS模块和一个BottleNeck模块组成，得名C3。在Backbone中，C3是更为重要的提取特征的模块。其结构图如下：
在这里插入图片描述

进入C3后，将会分为两路，左路经过CBS和一个Bottleneck，右路只经过一个CBS，最后将两路Concat，再经过一个CBS。C3中的3个CBS模块均为 $1 * 1$ 卷积，起到降维或升维的作用，对于提取特征意义不大。

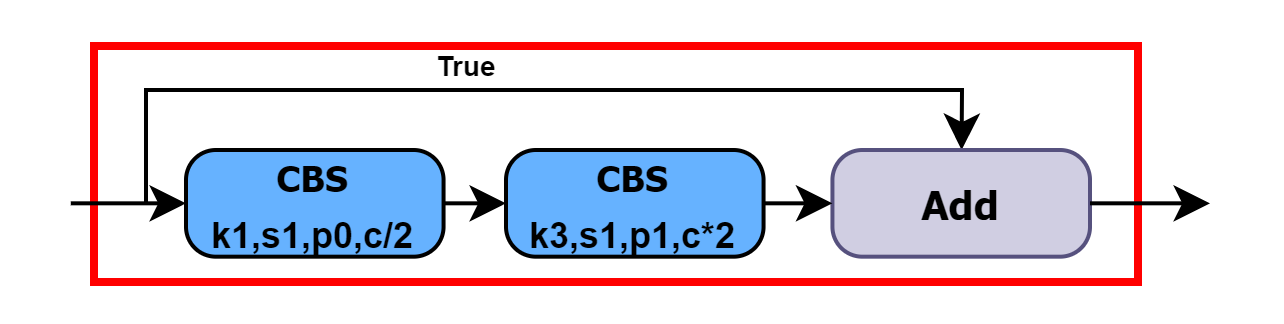

Bottleneck在Backbone中使用的是残差连接，Bottleneck中有两个CBS，第一个CBS为 $1 * 1$ 卷积，将通道缩减为原来的一半，第二个为 $3 * 3$ 卷积，将通道数翻倍。先降维有利于卷积核更好的理解特征信息，升维将有利于提取到更多更详细的特征。

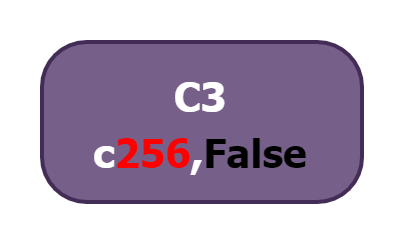

在残差结构中，主分支和残差分支的特征图尺寸和维度是相同的。add操作是将主分支和残差分支的特征图进行直接相加，不会改变特征图的尺寸和维度，只是将对应位置的特征值进行相加。下述C3中带有False参数则表示不使用残差结构。通过残差结构，可以实现在深层网络中传递梯度和信息的快速传递，并有助于解决深层网络训练中的梯度消失问题。

（3）SPPF模块

SPP是空间金字塔池化，采用 $1 \times 1$ ， $5 \times 5$ ， $9 \times 9$ ， $13 \times 13$ 的最大池化的方式，进行多尺度融合。YOLOv5 6.0版本开始使用了在SPP基础上改进的SPPF。
在这里插入图片描述

SPP是将三个并行的MaxPool2d和输入Concat到一起，第一个MaxPool2d的kernel为 $5 * 5$ ，第二个为 $9 * 9$ ，第三个为 $13 * 13$ 。用三个不同大小的kernel，代表三个尺度。 $5 * 5$ 的kernel可以理解为比较大的尺度，而 $13 * 13$ 就是比较小的尺度。这样就在图片的不同尺度下取到了最大的代表特征值，并Concat融合。
SPPF是将三个kernel为 $5 * 5$ 的MaxPool2d做串行计算。第一个MaxPool2d表示较大的尺度，第二个MaxPool在第一个MaxPool2d的基础上进一步做池化，那么产生的尺度将会进一步缩小，第三个同理。

注意：图像的尺度并非指图像的大小，而是指图像的模糊程度（σ），例如，人近距离看一个物体和远距离看一个物体模糊程度是不一样的，从近距离到远距离图像越来越模糊的过程，也是图像的尺度越来越大的过程。

（4）Foucs结构（6.0版本开始已弃用）

在这里插入图片描述
Focus模块是对图片进行切片操作，具体操作是在一张图片中每隔一个像素拿到一个值，这样获得了四个独立的特征层，然后将四个独立的特征层进行堆叠，此时宽高信息就集中到了通道信息，输入通道扩充了四倍。拼接起来的特征层相对于原先的三通道变成了十二个通道，最后将得到的新图片再经过卷积操作，最终得到了没有信息丢失情况下的二倍下采样特征图。
在这里插入图片描述
YOLOv5 6.0开始将Focus模块替换成了一个 $6 * 6$ 的卷积层。两者的计算量是等价的，但使用 $6 * 6$ 的卷积会更加高效。

四、Neck

Neck的作用就是从Backbone中获取相对于较浅的特征，再与深层的语义特征Concat到一起。

（1）特征金字塔FPN+PAN

FPN 结构通过自顶向下进行上采样，使得底层特征图包含更强的图像强语义信息

传入FPN结构中，通过Upsample上采样的方式，向特征图中插值，使特征图的尺寸变大，以便于融合来自Backbone的特征图，做特征的向上融合，特征图不断变大；
PAN 结构自底向上进行下采样，使顶层特征包含图像位置信息，两个特征最后进行融合，使不同尺寸的特征图都包含图像语义信息和图像特征信息，保证了对不同尺寸的图片的准确预测。

总结：FPN层自顶向下可以捕获强语义特征，而PAN则通过自底向上传达强定位特征。

五、Head

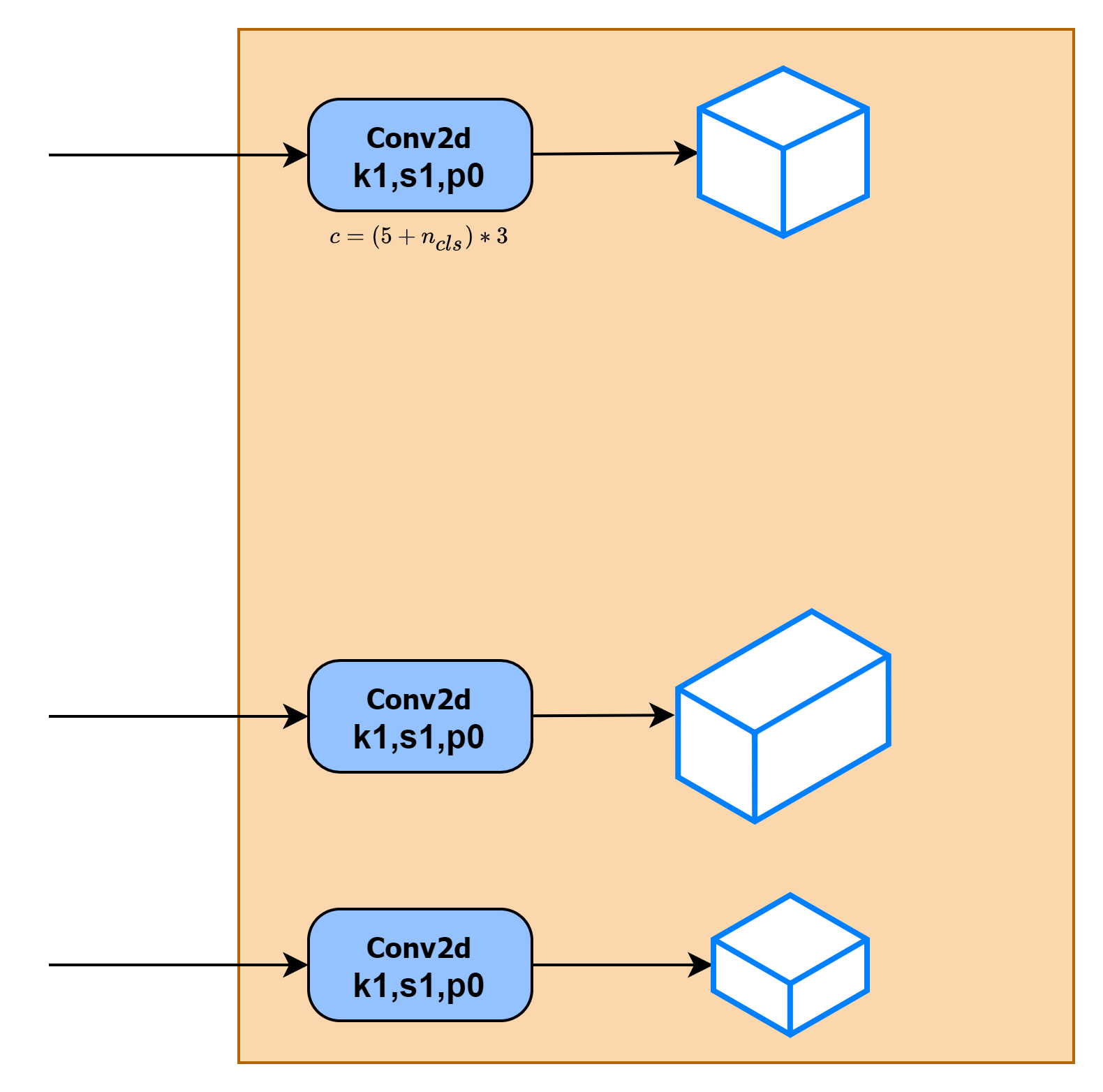

Head层为Detect模块，Detect模块的网络结构很简单，仅由三个 $1 * 1$ 卷积构成，对应三个检测特征层。
在这里插入图片描述

上述经过FPN特征金字塔，我们可以获得 $20 * 20 * 512$ 、 $40 * 40 * 256$ 、 $80 * 80 * 128$ 三个加强特征，然后我们利用这三个shape的特征层传入Yolo Head获得预测结果。
对于每一个特征层，我们可以获得利用一个 $1 * 1$ 卷积调整通道数，最终的通道数和需要区分的种类个数相关，每一个特征层上每一个特征点存在3个先验框。
如果使用的是COCO训练集，类则为 $80$ 种，最后的维度应该为 $255 = 3 * 85$ ，三个特征层的shape为 $20 * 20 * 255$ 、 $40 * 40 * 255$ 、 $80 * 80 * 255$
最后的255可以拆分成 $3$ 个 $85$ ，对应 $3$ 个先验框的 $85$ 个参数，85可以拆分成 $4 + 1 + 80$ 。
这里的3是指每个位置先验框（锚框）的数量；
前4个参数用于判断每一个特征点的回归参数，回归参数调整后可以获得预测框；
第5个参数用于判断每一个特征点是否包含物体；
最后80个参数用于判断每一个特征点所包含的物体种类。

六、超参数详解

（1）hpy超参数

文件位于data/hyps文件夹下

# Hyperparameters for VOC finetuning
# ython train.py --batch 64 --weights yolov5m.pt --data voc.yaml --img 512 --epochs 50
lr0: 0.01  # 学习率, SGD=1E-2, Adam=1E-3
lrf: 0.01    # 余弦退火超参数
momentum: 0.937  # 学习率动量
weight_decay: 0.0005  # 权重衰减系数
warmup_epochs: 3.0  # 预热学习epoch
warmup_momentum: 0.8 # 预热学习率动量
warmup_bias_lr: 0.1 # 预热学习率
box: 0.05  # Bounding Box Regeression 损失的系数
cls: 0.5  # 分类损失的系数
cls_pw: 1.0 # 分类BCELoss中正样本的权重
obj: 1.0  # 有无物体损失的系数
obj_pw: 1.0  # 有无物体BCELoss中正样本的权重
iou_t: 0.20  # 标签与anchors的iou阈值 iou training threshold
anchor_t: 4  # 标签的长h宽w/anchor的长h_a宽w_a阈值, 即h/h_a, w/w_a都要在(1/4, 4)之间anchor-multiple threshold
# anchors: 3.63
# 下面是一些数据增强的系数, 包括颜色空间和图片空间
fl_gamma: 0.0
hsv_h: 0.015  # 色调
hsv_s: 0.7   # 饱和度
hsv_v: 0.4   # 明度
degrees: 0.0 #旋转角度
translate: 0.1  # 水平和垂直平移
scale: 0.5   # 缩放
shear: 0.0  # 剪切
perspective: 0.0  # 透视变换参数
flipud: 0.0  # 上下翻转
fliplr: 0.5   # 左右翻转
mosaic: 1.0   #进行mosaic的概率
mixup: 0.0  #进行mixup的概率, 在mosaic启用时才可启用
copy_paste: 0.0  # segment copy-paste (probability), 在mosaic启用时, 才可以启用

（3）Acnhor

YOLOv5在yaml文件中预设好了输入图像为 $640 * 640$ 分辨率对应的anchor尺寸，YOLOv5的anchor也是在大特征图上检测小目标，在小特征图上检测大目标。三个特征图，每个特征图上的格子有三种尺寸的anchor。
```
# anchors
anchors:
  - [10,13, 16,30, 33,23]  # P3/8  检测小目标  10，13是一组尺寸，一共三组
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32  检测大目标
```

（4）Backbone

YOLOv5 Backbone

# YOLOv5s v6.0 backbone
backbone:
# YOLOv5 v6.0 backbone
backbone:
  # from   第一列 输入来自哪一层  -1代表上一层， 4代表第4层
  # number 第二列 卷积核的数量    最终数量需要乘上width
  # module 第三列 模块名称 包括：Conv Focus BottleneckCSP  SPP
  # args   第四列 模块的参数
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4 卷积核的数量 = 128 * wedith = 128*0.5=64
   [-1, 3, C3, [128]],  # 模块数量 = 3 * depth =3*0.33=1
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 6, C3, [256]],  # 模块数量 = 6 * depth =6*0.33=2
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, C3, [512]],  # # 模块数量 = 9 * depth =9*0.33=3
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 3, C3, [1024]],
   [-1, 1, SPPF, [1024, 5]],  # 9
  ]

（5）网络结构参数

根据训练过程验证网络结构，结合训练时输出的网络结构信息

**backbone的前3个C3数量对应yolov5s.yaml的配置3，6，9分别除了3，变为1/3后的1，2，3,和模型深度参数有关depth_multiple: 0.33**
层数，第几层      from  n    params  module                                  arguments
               ch[-1]  数量  参数量 模块名称（m）                             网络结构参数：输入维度，输出维度，卷积核大小，卷积步长
  0                -1  1      3520  models.common.Conv                      [3, 32, 6, 2, 2]
  1                -1  1     18560  models.common.Conv                      [32, 64, 3, 2]
  2                -1  1     18816  models.common.C3                        [64, 64, 1]
  3                -1  1     73984  models.common.Conv                      [64, 128, 3, 2]
  4                -1  2    115712  models.common.C3                        [128, 128, 2]
  5                -1  1    295424  models.common.Conv                      [128, 256, 3, 2]
  6                -1  3    625152  models.common.C3                        [256, 256, 3]
  7                -1  1   1180672  models.common.Conv                      [256, 512, 3, 2]
  8                -1  1   1182720  models.common.C3                        [512, 512, 1]
  9                -1  1    656896  models.common.SPPF                      [512, 512, 5]
 10                -1  1    131584  models.common.Conv                      [512, 256, 1, 1]
 12           [-1, 6]  1         0  models.common.Concat                    [1]
 13                -1  1    361984  models.common.C3                        [512, 256, 1, False]
 14                -1  1     33024  models.common.Conv                      [256, 128, 1, 1]
 15                -1  1         0  torch.nn.modules.upsampling.Upsample    [None, 2, 'nearest']
 16           [-1, 4]  1         0  models.common.Concat                    [1]
 17                -1  1     90880  models.common.C3                        [256, 128, 1, False]
 18                -1  1    147712  models.common.Conv                      [128, 128, 3, 2]
 19          [-1, 14]  1         0  models.common.Concat                    [1]
 20                -1  1    296448  models.common.C3                        [256, 256, 1, False]
 21                -1  1    590336  models.common.Conv                      [256, 256, 3, 2]
 22          [-1, 10]  1         0  models.common.Concat                    [1]
 23                -1  1   1182720  models.common.C3                        [512, 512, 1, False]
 24      [17, 20, 23]  1    229245  Detect                                  [80, [[10, 13, 16, 30, 33, 23], [30, 61, 62, 45, 59, 119], [116, 90, 156, 198, 373, 326]], [128, 256, 512]]
