EPP (Enhanced Parallel Port 增强型并口)

EPP (Enhanced Parallel Port 增强型并口)

EPP使与PC的通信快速和容易。

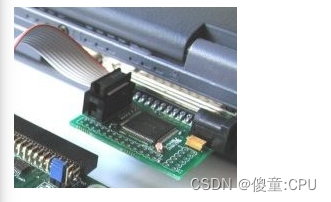

这里我们使用Pluto-P FPGA板与启用epp的PC通信。

EPP是IEEE 1284(并行端口标准)的一部分。
IEEE 1284还定义了SPP和ECP，但EPP提供了两者的最佳特性，即速度和简单性。

EPP的主要特点是:

• 通过并行端口提供双向通信，即从连接到PC并行端口的外设读取和写入的方式。
• 事务是8位宽的，而且是原子的。主机(PC)总是事务、读写的发起者。
• 没有爆发的概念。你可以发送1字节，或者1000000，如果你想的话，只要在PC上使用软件循环。您还可以以任何顺序混合读写。

EPP允许“地址”和“数据”事务。
换句话说，可从个人电脑发出四类资源增值事务:

1. 写地址
2. 读地址
3. 写入数据
4. 读取数据

我们将FPGA连接到EPP端口。当PC做一个“写地址”(或“写数据”)，它实际上只是发送8位FPGA的指示，这是一个“地址”或“数据”。FPGA可以使用“地址”或“数据”值做任何事情。FPGA可以实现一个寄存器库(包含256个寄存器)。或者它可以用“地址”来闪烁led，用“数据”来发出声
