DTC

DTC(Diagnostic Trouble Code)：诊断故障码，各类的故障的身份ID。
DTC以规定格式的数组代码描述故障类型和故障状态。
ISO 15031-6中规定了DTC的基本组成和命名等。

车辆诊断最重要的作用就是去解决车辆故障，可以通过读取DTC判断状态、故障位置等。

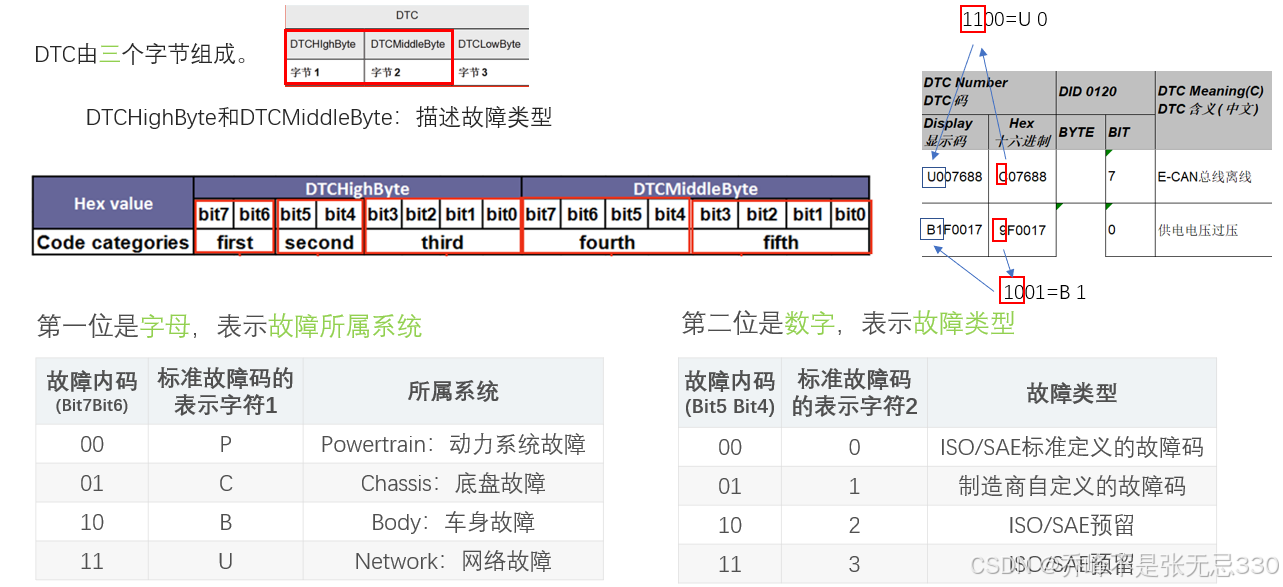

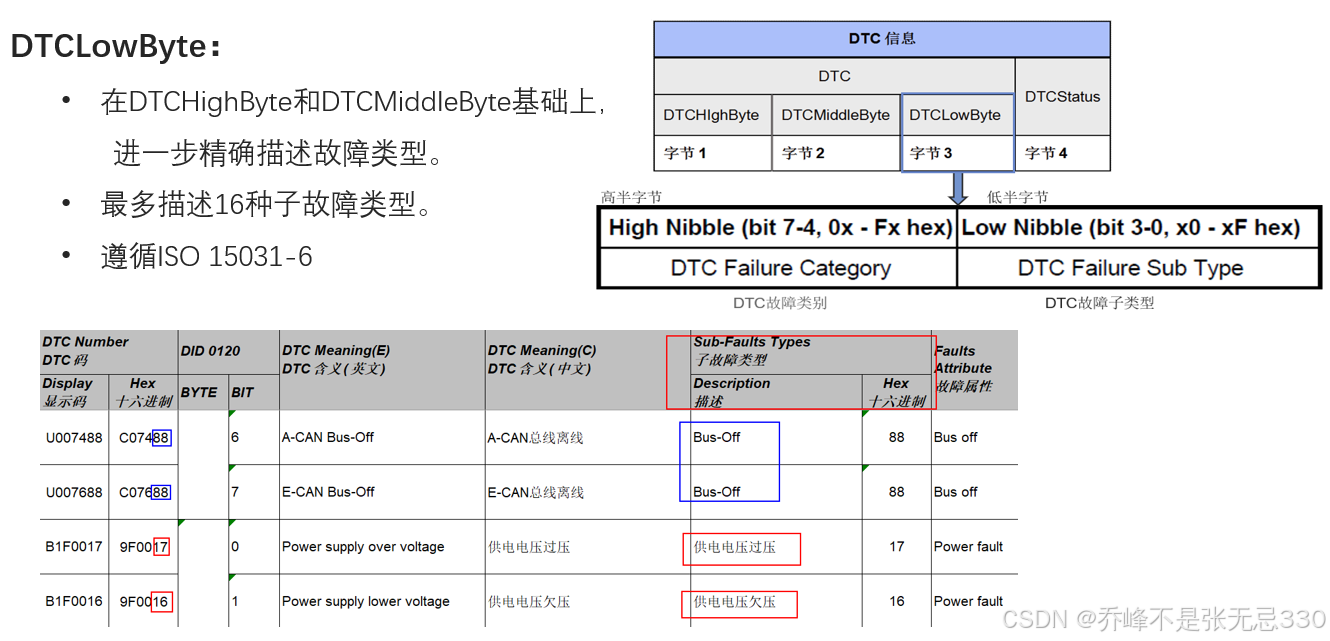

DTC组成：

由三个字节组成
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

DTC状态位

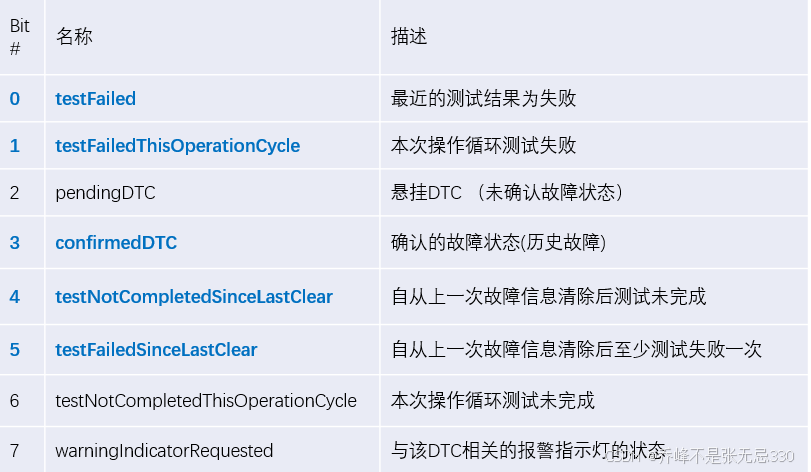

状态位由一个byte组成，8bit有不同含义，但不一定都要使用，各主机厂可以根据自己的需求决定使用其中几个或全部使用。下图为UDS对DTC状态位8个bit的定义
在这里插入图片描述

  1. bit0：最近测试出现故障
    置0：最近一次测试中发生的故障恢复或未发生故障
    置1：没有检测故障或执行清除DTC指令

故障发生时bit0置1，故障恢复时bit0置0

  1. bit1：本次操作循环出现故障
    置0：开始新的操作周期或清除DTC后才会清0
    置1：当前操作周期检测到失败就置1，本轮中一直置1
  2. bit2：悬挂DTC
    置0：清除DTC或本轮&上轮测试周期都未出现过故障
    置1：当前操作周期或者上个周期出现过故障

悬挂DTC时位于历史故障和当前故障之间的一个状态。有的DTC被确认的判定条件比较严苛，需要在多个操作周期内出现才能判定为故障，此时需要借助于悬挂DTC状态。

  1. bit3：历史DTC
    置0：DTC故障未发生过或清除DTC
    置1：该DTC曾经发生过，但不能确定当前是否仍在发生。
  2. bit4：自从上次清除后检测未完成
    置0：自从上次调用ClearDiagnosticInformation以来至少完成过一次检测，无论通过或失败
    置1：自从上次调用ClearDiagnosticInformation以来DTC检测还未完成
  3. bit5：自从上次清除后至少检出故障一次
    置0：自从清除DTC后该故障未发生过
    置1：自从清除DTC后该故障至少发生过1次
  4. bit6：本次操作循环检测未完成
    置0：在当前操作周期中至少完成过一次检测，无论故障是否发生
    置1：在当前操作周期中未完成诊断该DTC的检测
  5. bit7：与该DTC县官的报警指示灯状态

某些较严重DTC会与用户可见的警告指示灯关联，如仪表盘上的报警灯

置0：ECU不请求激活警告指示
置1：ECU请求激活警告指示

若此DTC不支持警告指示，此状态位永远置0
