LDO的电源抑制比PSRR

1、什么是PSRR？

  选型LDO时，电源抑制比PSRR是一个很重要的技术参数。PSRR规定了输入电源变化量（以伏为单位）与输出电源变化量（以伏为单位）的比值，常用dB表示。PSRR表示为：

  由上述公式可知，PSRR的值越大，对电源纹波的衰减程度越高，抑制纹波越有效。大多数的LDO数据手册中常给出某个频率点的PSRR值，如120Hz或1KHz，但是，单单看这几个给定的频率点处的PSRR值，是无法确定给定的LDO是否满足具体的滤波要求。
  那么究竟该如何确定合适的PSRR值呢？

2、确定合适的PSRR

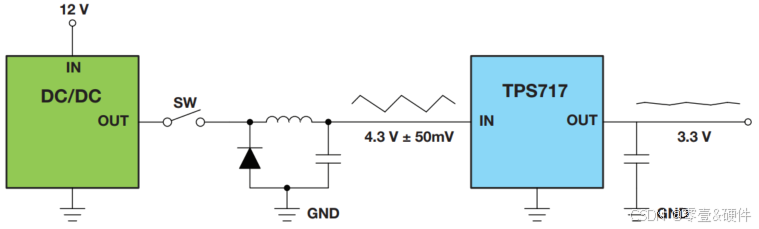

  如下图所示，12V/DC电源经过DC/DC开关电源转换器后，产生4.3V/DC电源，纹波为±50mV，该电源再经过LDO（型号TPS717）产生3.3V电源，那么如何预估3.3V输出端剩余的纹波大小呢？

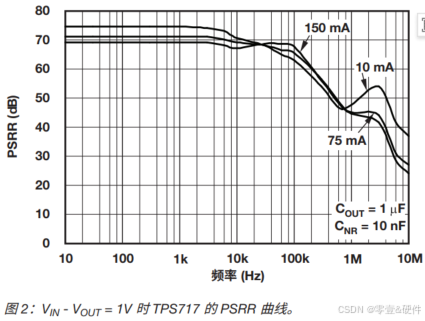

  为了确定剩余纹波的大小，首先必须清楚出现纹波的频率，假设上图中出现的纹波±50mV的频率为1MHz（处于常见开关频率范围内），此时，在120Hz或1KHz是特定的PSRR是无效的，应该参看数据手册中的PSRR-频率曲线图，如下图所示。

  假设输出电流Iout=150mA，Cout=1uF，已知Vin-Vout=1V，所以，由曲线可知此时PSRR为45dB，将45dB带入上述计算公式，可得衰减倍数约为178倍，可以预估，输入端的±50mV纹波在输出端将被降至 ±281μV。

3、PSRR影响因素

  3.1 更改电压差

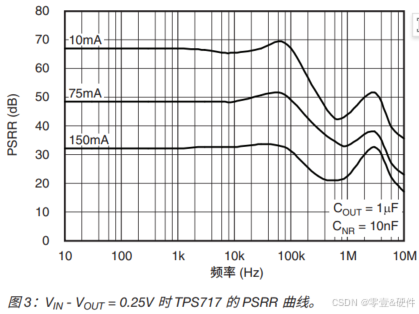

  第二小节的图是压差为1V，如果压差改变，如Vin-Vout=0.25V，那么PSRR-频率曲线如下图所示。

  可以看到，如果保持所有其他条件不变，1MHz 时的 PSRR 减小到 23dB，即衰减系数为 14。这是因为互补金属氧化物半导体 (CMOS) 导通元件进入三极管（或线性）区，即，随着Vin-Vout值接近压降电压，PSRR 开始降低。压降电压是输出电流及其他因素的函数。因此，较低的输出电流会降低压降电压，有助于提高 PSRR。）
  3.2 更改输出电容

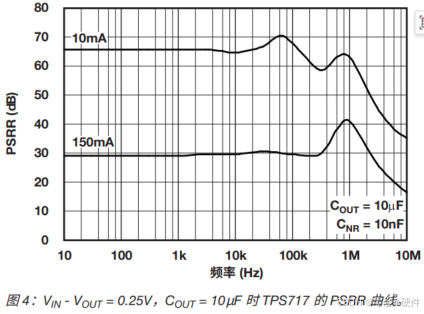

  将输出电容改为10uF时，PSRR-频率曲线如下图所示：

  由图可知，将输出电容器的电容值从1μF提高到10μF时，尽管Vin-Vout的值仍然为250mV，1MHz时的 PSRR 将增大到42dB。曲线中的高频峰已向左移动。这是由于输出电容器的阻抗特性导致的。通过适当调整输出电容值，可以调整或增大衰减程度，以便与特定开关噪声频率保持一致。
  3.3 其它影响因素

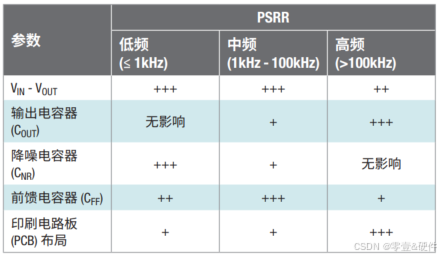

  上述两种方式调整Vin-Vout和输出电容，即可提高特定应用的PSRR。但影响PSRR的因素并不仅限于这两项。下表概述了对其产生影响的多个因素。

  注：“+”的多少表示影响程度的大小。
