Ros学习笔记（六）:——各部分代码实现(一)

基于之前几篇博客的基础，我们这次来讲解如何实现各类型的代码，这里用C++和python演示。

文章目录

Ros学习笔记（六）:——各部分代码实现(一)

1.publisher的编程实现

（C++部分）

首先，我们先展视这次所需要用到的代码:

cd ~/catkin_ws
catkin_make
source devel/setup.bash
roscore
rosrun turtlesim turtlesim_node
rosrun learning velocity_publisher

我们先创建对应的功能包（learning）：

catkin create pkg learning roscpp rospy std_msgs geometry_msgs turtlesim

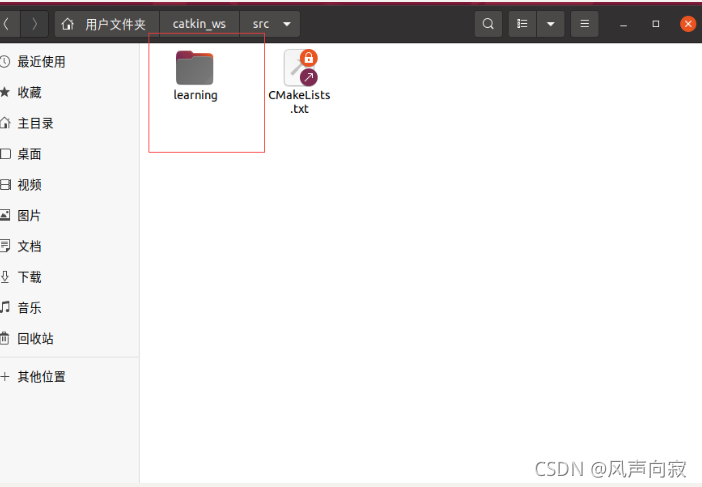

创建如下功能包：

在这里插入图片描述

随后在learning文件中的src下建立如下c++代码文件

代码：

/**
 * 发布turtle1/cmd_vel话题，消息类型geometry_msgs::Twist，实现海龟的绕圈运动
 */

#include <ros/ros.h>
#include <geometry_msgs/Twist.h>

int main(int argc, char **argv)
{
	// ROS节点初始化
	ros::init(argc, argv, "velocity_publisher");

	// 创建节点句柄
    //管理节点的api等  用于管理节点功能
	ros::NodeHandle n;

	// 创建一个Publisher，发布名为/turtle1/cmd_vel的topic，消息类型为geometry_msgs::Twist，队列长度10  此时发送和订阅的话题名一定要一样否则程序无法正常启用
    //队列长度不对应容易丢参数
	ros::Publisher turtle_vel_pub = n.advertise<geometry_msgs::Twist>("/turtle1/cmd_vel", 10);

	// 设置循环的频率  不能太快否则数据传不出去
	ros::Rate loop_rate(10);

	int count = 0;
	while (ros::ok())
	{
	    // 初始化geometry_msgs::Twist类型的消息
        //设置海龟速度和角速度
		geometry_msgs::Twist vel_msg;
		vel_msg.linear.x = 0.5;
		vel_msg.angular.z = 0.2;

	    // 发布消息
		turtle_vel_pub.publish(vel_msg);
        //相当于print
		ROS_INFO("Publsh turtle velocity command[%0.2f m/s, %0.2f rad/s]",
				vel_msg.linear.x, vel_msg.angular.z);

	    // 按照循环频率延时
	    loop_rate.sleep();
	}
	return 0;
}

在这里插入图片描述

代码完成后，就是编译了，但是在这之前我们还要去修改learning文件中的cmake文件（编译规则）。

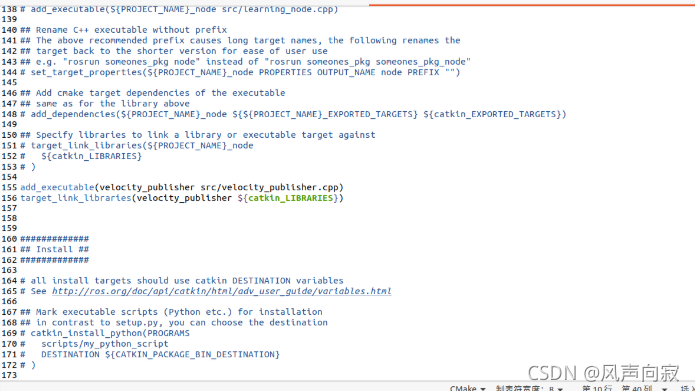

在图示位置加入如下代码（把ros的可执行文件和相关库做链接）：

add_executable(velocity_publishersrc/velocity_publisher.cpp)

target_link_libraries(velocity_publisher ${catkin_LIBRARIES})

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Z0Dl8PRA-1637847094815)(C:\Users\Smile\AppData\Roaming\Typora\typora-user-images\image-20211124195714140.png)]$

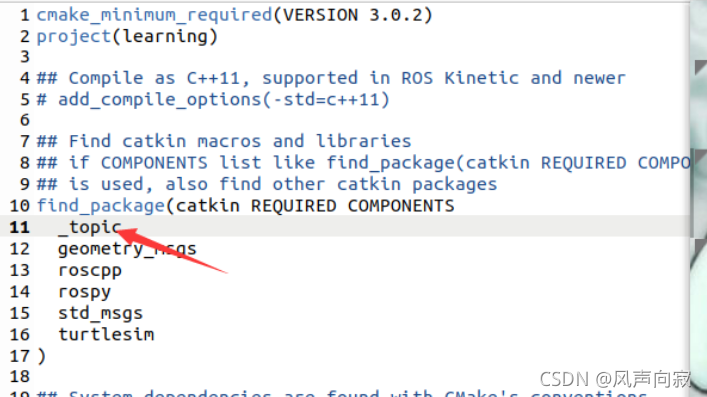

（注意：这里如果报错 _topic.msg找不到，则删除下图中的topic）

在这里插入图片描述

先输入：

cd ~/catkin_ws

进入相应的文件路径下。

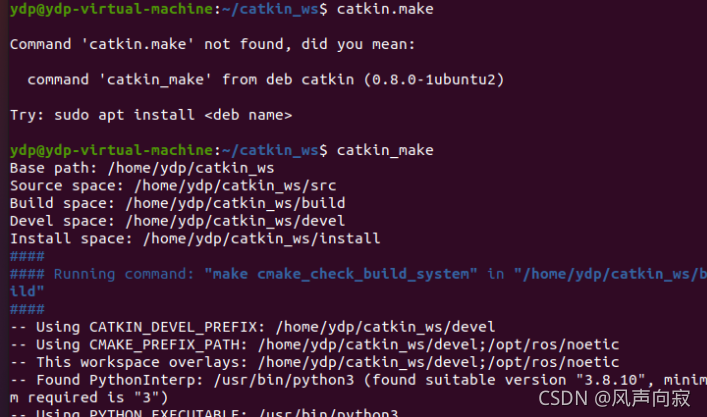

catkin_make
在这里插入图片描述

随后输入：

source devel/setup.bash

设置环境变量。

如果觉得每次都需要配置环境变量复杂，则可以在Cmake文件里加配置。

在这里插入图片描述

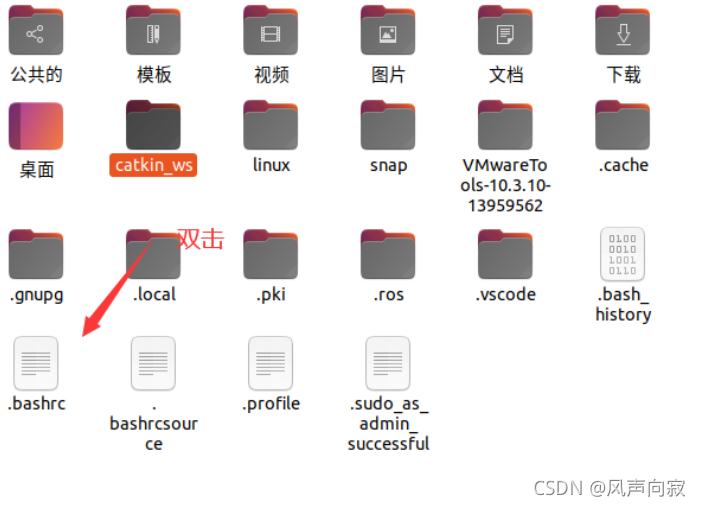

（隐藏文件用快捷键Ctrl + H调出）

在这里插入图片描述

随后加入如上代码。

source / home/ydp/catkin_ws /devel/setup.bash

如果再打开命令行出现错误，则文件路径出错。

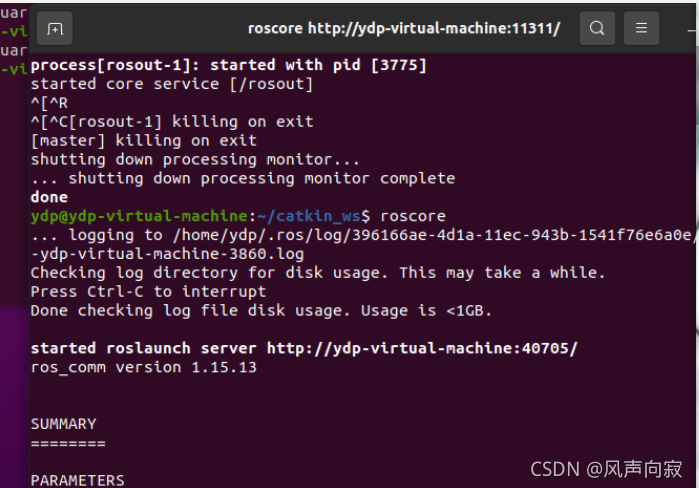

随后，先运行 roscore

在这里插入图片描述

随后，

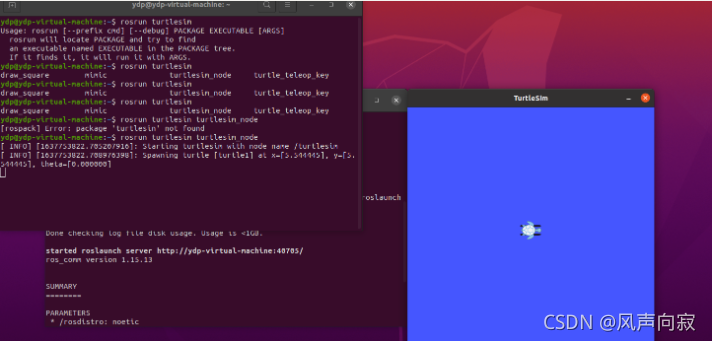

输入: rosrun turtlesim turtlesim_node

在这里插入图片描述

调出小乌龟。

随后：

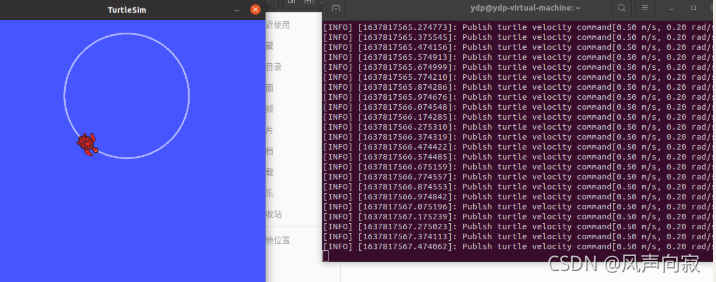

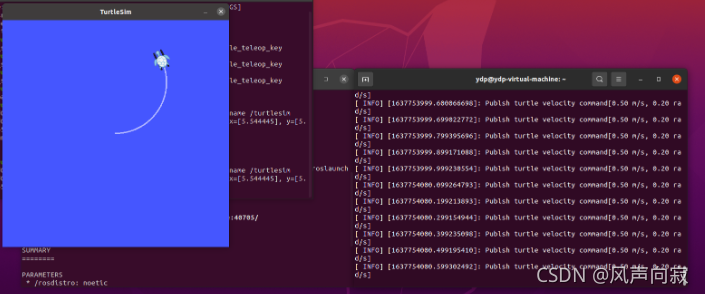

rosrun learning velocity_publisher

在这里插入图片描述

（编译我们的代码文件，效果如上）

（python部分）：

src下继续创建.py文件（注意：python语言不需要编译，不用去改Cmake文件）

代码如下：

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

########################################################################
####          Copyright 2020 GuYueHome (www.guyuehome.com).          ###
########################################################################

import rospy
from geometry_msgs.msg import Twist

def velocity_publisher():
	# ROS节点初始化
    rospy.init_node('velocity_publisher', anonymous=True)

	# 创建一个Publisher，发布名为/turtle1/cmd_vel的topic，消息类型为geometry_msgs::Twist，队列长度10
    turtle_vel_pub = rospy.Publisher('/turtle1/cmd_vel', Twist, queue_size=10)

	#设置循环的频率
    rate = rospy.Rate(10)

    while not rospy.is_shutdown():
		# 初始化geometry_msgs::Twist类型的消息
        vel_msg = Twist()
        vel_msg.linear.x = 0.5
        vel_msg.angular.z = 0.2

		# 发布消息
        turtle_vel_pub.publish(vel_msg)
    	rospy.loginfo("Publsh turtle velocity command[%0.2f m/s, %0.2f rad/s]",
				vel_msg.linear.x, vel_msg.angular.z)

		# 按照循环频率延时
        rate.sleep()

if __name__ == '__main__':
    try:
        velocity_publisher()
    except rospy.ROSInterruptException:
        pass

随后还是启动：

roscore

rosrun turtlesim turtlesim_node

调用小乌龟，随后：

输入：rosrun learning velocity_publisher

（注意：这里不是按回车，是按两下Tab键）
在这里插入图片描述

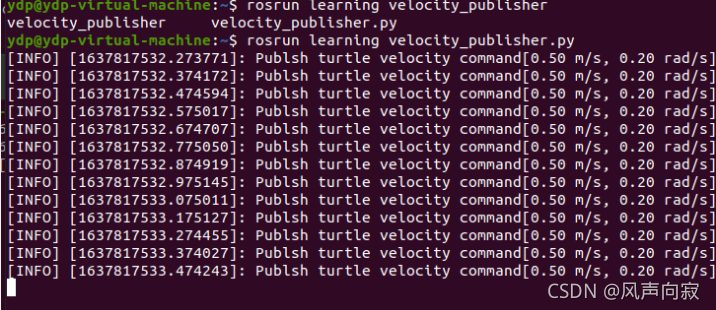

再输入： rosrun learning velocity_publisher .py

在这里插入图片描述

以上就是Publisher全部部分。

2.Subscriber实现

（c++部分）：

代码如下：

#include <ros/ros.h>

#include "turtlesim/Pose.h"

// 接收到订阅的消息后，会进入消息回调函数

void poseCallback(const turtlesim::Pose::ConstPtr& msg)

{

    // 将接收到的消息打印出来

    ROS_INFO("Turtle pose: x:%0.6f, y:%0.6f", msg->x, msg->y);

}



int main(int argc, char **argv)

{

    // 初始化ROS节点

    ros::init(argc, argv, "pose_subscriber");



    // 创建节点句柄

    ros::NodeHandle n;



    // 创建一个Subscriber，订阅名为/turtle1/pose的topic，注册回调函数poseCallback

    ros::Subscriber pose_sub = n.subscribe("/turtle1/pose", 10, poseCallback);



    // 循环等待回调函数

    ros::spin();



    return 0;

}

因为Subscriber不知道什么时候会有Publisher的消息传入进来，所以需要给一个回调函数 poseCallback（），让消息一进来就可以反应。

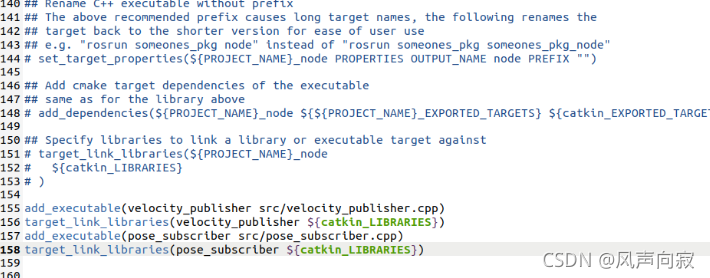

同Publisher一样，我们要到Cmake文件中配置对应的C++编译规则。

输入：

add_executable(pose_subscriber src/pose_subscriber.cpp)

target_link_libraries(pose_subscriber ${catkin_LIBRARIES})

如图：
在这里插入图片描述

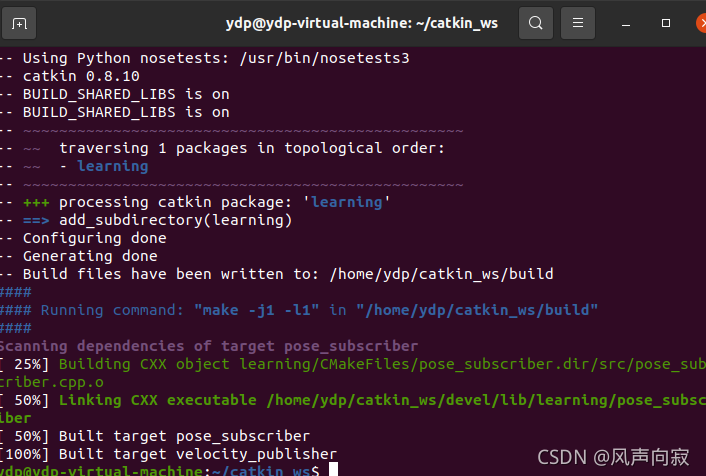

重新编译： catkin_make

在这里插入图片描述

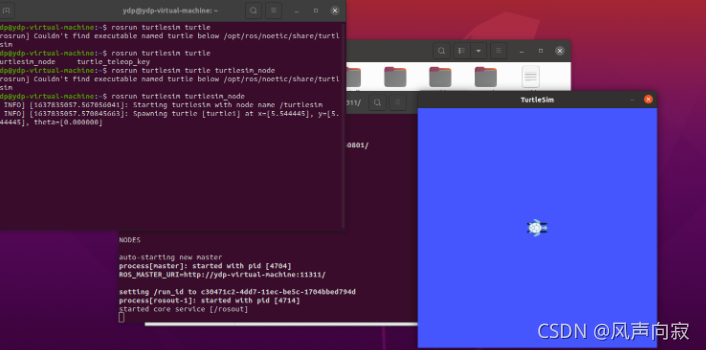

调用小乌龟：

rosrun turtlesim turtle (加两个tap键)

rosrun turtlesim turtlesim_node

在这里插入图片描述

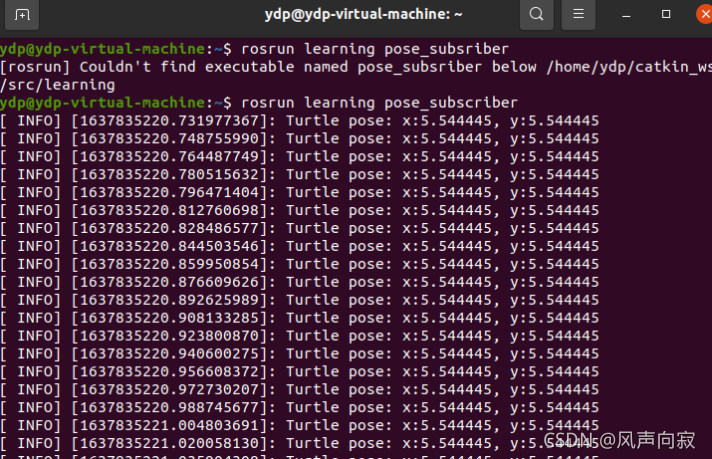

调用函数：

rosrun learning pos_subscriber

在这里插入图片描述

此时输入：

rosrun turtlesim turtle_teleop_key 就可以移动小海龟了

此时我们Subcriber函数调出的命令行信息也会不断更新。

（Python实现）：

代码

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

########################################################################
####          Copyright 2020 GuYueHome (www.guyuehome.com).          ###
########################################################################

# 该例程将订阅/turtle1/pose话题，消息类型turtlesim::Pose

import rospy
from turtlesim.msg import Pose

def poseCallback(msg):
    rospy.loginfo("Turtle pose: x:%0.6f, y:%0.6f", msg.x, msg.y)

def pose_subscriber():
	# ROS节点初始化
    rospy.init_node('pose_subscriber', anonymous=True)

	# 创建一个Subscriber，订阅名为/turtle1/pose的topic，注册回调函数poseCallback
    rospy.Subscriber("/turtle1/pose", Pose, poseCallback)

	# 循环等待回调函数
    rospy.spin()

if __name__ == '__main__':
    pose_subscriber()

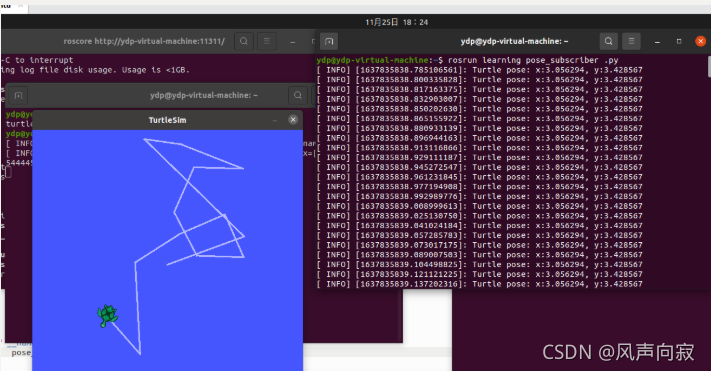

还是跟上述一样，将小海龟调出后，输入

rosrun learning pose_subscriber .py

效果如下：

在这里插入图片描述

3.话题消息的定义与使用

首先输入： torch person.msg

创建person.msg文件。

文件中写入如下内容：

string nane
uint8 sex
uint8 age

uint8 unknown = 0
uint8 male = 1
uint8 fenale = 2

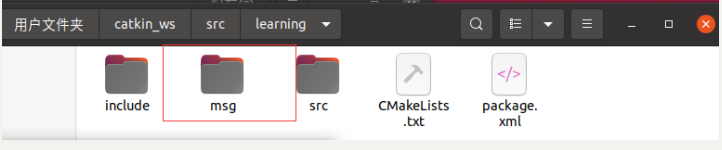

可在命令行输入torch person.msg创建（在learning中创建一个msg文件，再进入文件夹中输入此命令）
在这里插入图片描述

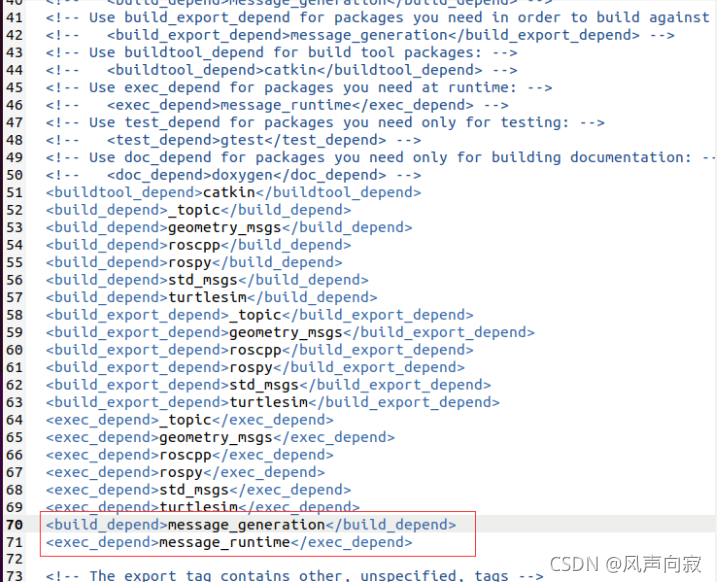

在package包内添加如下(动态、运行)依赖：

<build_depend>message_generation</build_depend>

<exec_depend>message_runtime</exec_depend>

在这里插入图片描述

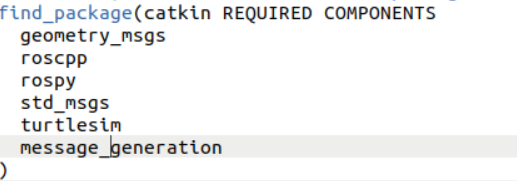

打开Cmake文件：

加入如下：

message_generation
在这里插入图片描述

随后加：

add_message_files(FILES person.msg)

generate_messages(DEPENDENCIES std_msgs)

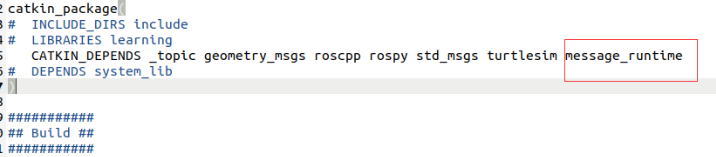

再加：

message_runtime

在这里插入图片描述

随后重新 catkin_make编译一次。

（如果如上操作有报错，先检查括号和字母大小写有无错误）

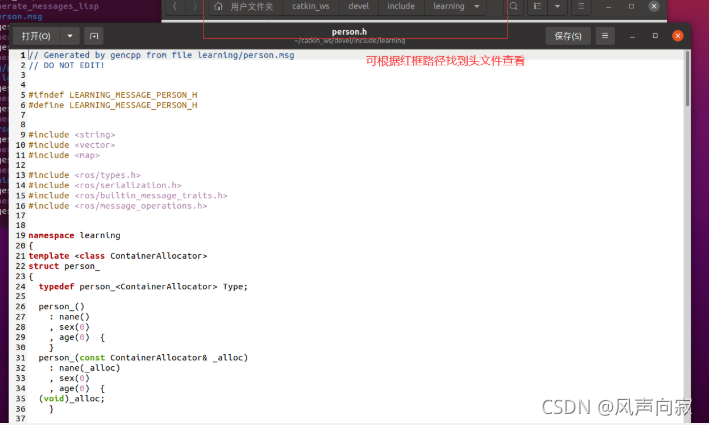

查看生成的头文件：
在这里插入图片描述

创建代码文件：

（注意：本来应该是name被我打成nane了，本人比较懒就没改，大家注意对应的位置改改）

person_subscriber.cpp:

/***********************************************************************

Copyright 2020 GuYueHome (www.guyuehome.com).

***********************************************************************/



/**

 * 该例程将订阅/person_info话题，自定义消息类型learning_topic::Person

 */



#include <ros/ros.h>

#include "learning/person.h"



// 接收到订阅的消息后，会进入消息回调函数

void personInfoCallback(const learning::person::ConstPtr& msg)

{

    // 将接收到的消息打印出来

    ROS_INFO("Subcribe person Info: name:%s  age:%d  sex:%d",

			 msg->nane.c_str(), msg->age, msg->sex);

}



int main(int argc, char **argv)

{

    // 初始化ROS节点

    ros::init(argc, argv, "person_subscriber");



    // 创建节点句柄

    ros::NodeHandle n;



    // 创建一个Subscriber，订阅名为/person_info的topic，注册回调函数personInfoCallback

    ros::Subscriber person_info_sub = n.subscribe("/person_info", 10, personInfoCallback);



    // 循环等待回调函数

    ros::spin();



    return 0;

}

person_publisher.cpp:

/***********************************************************************

Copyright 2020 GuYueHome (www.guyuehome.com).

***********************************************************************/



/**

 * 该例程将发布/person_info话题，自定义消息类型learning_topic::Person

 */



#include <ros/ros.h>

#include "learning/person.h"



int main(int argc, char **argv)

{

    // ROS节点初始化

    ros::init(argc, argv, "person_publisher");



    // 创建节点句柄

    ros::NodeHandle n;



    // 创建一个Publisher，发布名为/person_info的topic，消息类型为learning_topic::Person，队列长度10

    ros::Publisher person_info_pub = n.advertise<learning::person>("/person_info", 10);



    // 设置循环的频率

    ros::Rate loop_rate(1);



    int count = 0;

    while (ros::ok())

    {

        // 初始化learning_topic::Person类型的消息

    	learning::person person_msg;

		person_msg.nane = "Tom";

		person_msg.age  = 18;

		person_msg.sex  = learning::person::male;



        // 发布消息

		person_info_pub.publish(person_msg);



       	ROS_INFO("Publish Person Info: name:%s  age:%d  sex:%d",

				  person_msg.nane.c_str(), person_msg.age, person_msg.sex);



        // 按照循环频率延时

        loop_rate.sleep();

    }



    return 0;

}

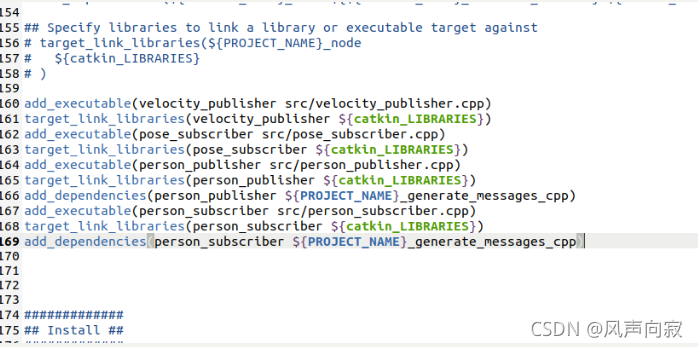

Cmake文件加入如下代码：

add_executable(person_publisher src/person_publisher.cpp)

target_link_libraries(person_publisher ${catkin_LIBRARIES})

add_dependencies(person_publisher${PROJECT_NAME}_generate_messages_cpp)

add_executable(person_subscriber src/person_subscriber.cpp)

target_link_libraries(person_subscriber ${catkin_LIBRARIES})

add_dependencies(person_subscriber${PROJECT_NAME}_generate_messages_cpp)

在这里插入图片描述

因为我们的数据是动态生成的所以多出那就add语句让动态软件与文件关联。

首先老套入输入： roscore

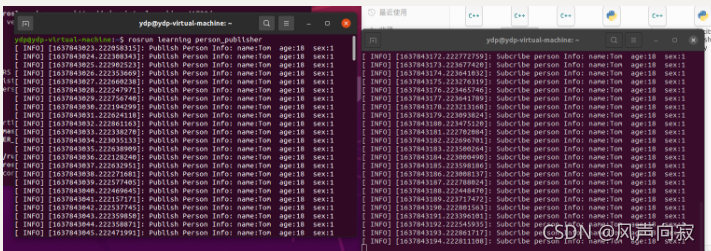

随后输入： rosrun learning person_subcriber

rosrun learning person_publisher
在这里插入图片描述

就可建立两者的连接。

（注意：此时就算关掉roscore二者还是会继续传输，因为节点管理器只负责配对，不负责连接）

（python实现）：

person_publisher:

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

########################################################################
####          Copyright 2020 GuYueHome (www.guyuehome.com).          ###
########################################################################

# 该例程将发布/person_info话题，自定义消息类型learning_topic::Person

import rospy
from learning.msg import person

def velocity_publisher():
	# ROS节点初始化
    rospy.init_node('person_publisher', anonymous=True)

	# 创建一个Publisher，发布名为/person_info的topic，消息类型为learning_topic::Person，队列长度10
    person_info_pub = rospy.Publisher('/person_info', person, queue_size=10)

	#设置循环的频率
    rate = rospy.Rate(10)

    while not rospy.is_shutdown():
		# 初始化learning_topic::Person类型的消息
    	person_msg = person()
    	person_msg.nane = "Tom";
    	person_msg.age  = 18;
    	person_msg.sex  = person.male;

		# 发布消息
    	person_info_pub.publish(person_msg)
    	rospy.loginfo("Publsh person message[%s, %d, %d]",
				person_msg.nane, person_msg.age, person_msg.sex)

		# 按照循环频率延时
    	rate.sleep()

if __name__ == '__main__':
    try:
    	velocity_publisher()
    except rospy.ROSInterruptException:
    	pass

person_subscriber:

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

########################################################################
####          Copyright 2020 GuYueHome (www.guyuehome.com).          ###
########################################################################

# 该例程将订阅/person_info话题，自定义消息类型learning_topic::Person

import rospy
from learning.msg import person

def personInfoCallback(msg):
    rospy.loginfo("Subcribe Person Info: name:%s  age:%d  sex:%d",
			 msg.name, msg.age, msg.sex)

def person_subscriber():
	# ROS节点初始化
    rospy.init_node('person_subscriber', anonymous=True)

	# 创建一个Subscriber，订阅名为/person_info的topic，注册回调函数personInfoCallback
    rospy.Subscriber("/person_info", person, personInfoCallback)

	# 循环等待回调函数
    rospy.spin()

if __name__ == '__main__':
    person_subscriber()

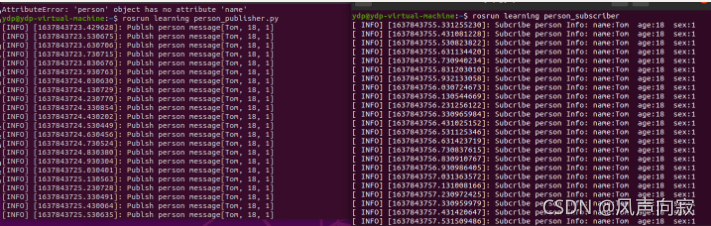

随后输入：

roscore

rosrun learning person_publisher.py

rosrun learning person_subscreber.py

在这里插入图片描述

4.客户端Client的编程实现

(C++实现)；

首先，为了分别区分，我们来创建一个新的功能包：

输入：

cd catkin_ws/src（进入路径）

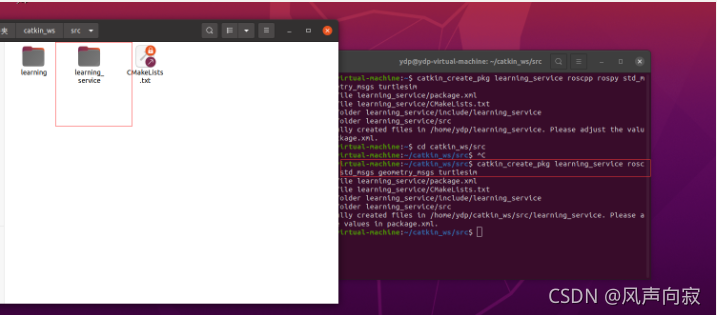

catkin_create_pkg learning_service roscpp rospy std_msgs geometry_msgs turtlesim（安装功能包）

在这里插入图片描述

随后创建文件：

turtle_spawn.cpp

/***********************************************************************
Copyright 2020 GuYueHome (www.guyuehome.com).
***********************************************************************/

/**
 * 该例程将请求/spawn服务，服务数据类型turtlesim::Spawn
 */

#include <ros/ros.h>
#include <turtlesim/Spawn.h>

int main(int argc, char** argv)
{
    // 初始化ROS节点
	ros::init(argc, argv, "turtle_spawn");

    // 创建节点句柄
	ros::NodeHandle node;

    // 发现/spawn服务后，创建一个服务客户端，连接名为/spawn的service
	ros::service::waitForService("/spawn");
	ros::ServiceClient add_turtle = node.serviceClient<turtlesim::Spawn>("/spawn");

    // 初始化turtlesim::Spawn的请求数据
	turtlesim::Spawn srv;
	srv.request.x = 2.0;
	srv.request.y = 2.0;
	srv.request.name = "turtle2";

    // 请求服务调用
	ROS_INFO("Call service to spwan turtle[x:%0.6f, y:%0.6f, name:%s]",
			 srv.request.x, srv.request.y, srv.request.name.c_str());

	add_turtle.call(srv);

	// 显示服务调用结果
	ROS_INFO("Spwan turtle successfully [name:%s]", srv.response.name.c_str());

	return 0;
};

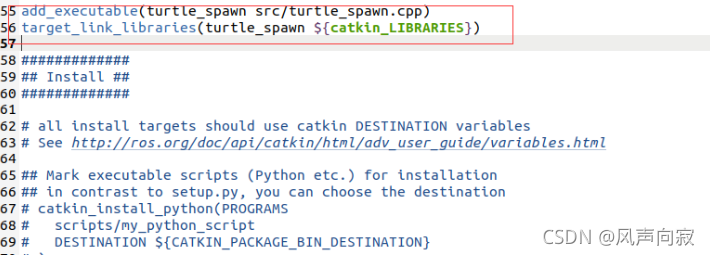

随后同样的配置Cmake

add_executable(turtle_spawn src/turtle_spawn.cpp)

target_link_libraries(turtle_spawn ${catkin_LIBRARIES})

在这里插入图片描述

随后：

日常 carkin_make

roscore

开启小乌龟： rosrun turtlesim turtlesim_node

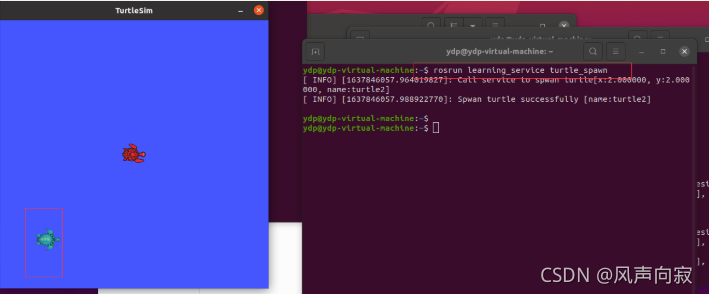

输入： rosrun learning_service turtle_spawn

在这里插入图片描述

其中，第一个INFO是发送请求service

第二个INFO是发送回复

（python实现）：

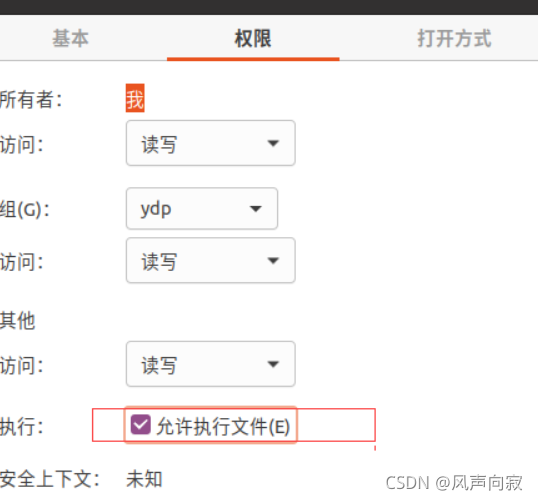

在这里插入图片描述

（别忘了。）

代码：

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

########################################################################
####          Copyright 2020 GuYueHome (www.guyuehome.com).          ###
########################################################################

# 该例程将请求/spawn服务，服务数据类型turtlesim::Spawn

import sys
import rospy
from turtlesim.srv import Spawn

def turtle_spawn():
	# ROS节点初始化
    rospy.init_node('turtle_spawn')

	# 发现/spawn服务后，创建一个服务客户端，连接名为/spawn的service
    rospy.wait_for_service('/spawn')
    try:
        add_turtle = rospy.ServiceProxy('/spawn', Spawn)

		# 请求服务调用，输入请求数据
        response = add_turtle(2.0, 2.0, 0.0, "turtle2")
        return response.name
    except rospy.ServiceException as e:
        print ("Service call failed: %s"%e)

if __name__ == "__main__":
	#服务调用并显示调用结果
    print ("Spwan turtle successfully [name:%s]" %(turtle_spawn()))

随后输入 roscore

rosrun turtlesim turtlesim_node

rosrun learning_service turtle_spawn.py

在这里插入图片描述

11.24 学习笔记
Ros学习笔记（八）——各部分代码实现（三）_风声向寂的博客-CSDN博客
 ROS学习笔记（七）——各部分代码实现（二）_风声向寂的博客-CSDN博客

ROS学习笔记（五）——工作空间和功能包_风声向寂的博客-CSDN博客

ROS学习笔记（四）——ROS命令行工具使用讲解_风声向寂的博客-CSDN博客

ROS学习笔记（三）——ROS的简单了解_风声向寂的博客-CSDN博客

ROS学习笔记（二）——python、C++编译器以及ROS的安装_风声向寂的博客-CSDN博客

Ros学习笔记系列（一）：_风声向寂的博客-CSDN博客

风声向寂

关注

1
点赞
踩
1

收藏

觉得还不错? 一键收藏
0
评论
Ros学习笔记（六）——各部分代码实现

Ros学习笔记（六）:——Publisher代码实现基于之前几篇博客的基础，我们这次来讲解如何实现各类型的代码，这里用C++和python演示。文章目录Ros学习笔记（六）:——Publisher代码实现1.publisher的编程实现（C++部分）（python部分）：2.Subscriber实现（c++部分）：（Python实现）：3.话题消息的定义与使用4.客户端Client的编程实现(C++实现)；（python实现）：1.publisher的编程实现（C++部分）首
复制链接

扫一扫
