5.1 环境搭建
5.1.1 MDK安装：
安装过程参考 /2、参考资料/STM32F1开发指南(精英版)-寄存器版本_V1.2文档。软件包位于 /5、软件资料/MDK5
5.1.2 芯片Pack包安装：
参考 \6、AT32官方资料\（1）教程\（1）AT32F435_437固件库BSP&Pack应用指南.pdf ， pack包位于\6、AT32官方资料\Pack包_下载器Keil5_AT32MCU_AddOn_V2.1.9.zip
5.1.3 J-LINK OB：
对软件的下载与调试这里使用J-LINK OB（与普通J-link功能相同，但价格低的多），淘宝链接：
Jlink驱动安装，参考 /5、软件资料/J-LINK OB全套资料
5.1.4 另外使用Jlink调试过程中可能出现如下报错：
错误的提示：
其错误提示为：Encountered an improper argument（翻译过来就是遇到不恰当的争论）
错误原因
错误原因其实是因为我们在调试完结束时候，有断点(红色圆点)还没有去掉，所以我们一点击停止调试之后，keil就会马上弹出这个错误，然后你就会发现你的keil关不掉了。。。，别问我怎么知道的，因为我自己崩了不下二三十次，试了keil的两个不同版本都会出现这种情况(当然不是所有版本都这样，因为本人只试了两个版本)，直到我发现只有把断点(红色圆点)全部去掉，关调试的时候才不会弹出这种提示和导致keil崩。新版本的Keil可能已经解决该问题。
解决方法：
如果想要规避这种情况的话，在你调试结束时候记得检查是否有断点没有去掉！！！重要的事说三次~
同时，这里跟你说一下，如果已经弹出如上图所示提示，keil可能已经崩了，正常是关不了了，我基本上是通过任务管理器强行关掉的。然后再打开工程就好，并且你再调试时候那个没有去掉的红点依然在，记得这次把点去了就好。
参考：解决调试时候出现的“Encountered an improper argument”错误-CSDN博客
5.1.5 官方例程试验
其实AT32官方是有给移植好的例程的，只是与其他软件应用相混杂，不太好用。这里可以用官方例程来试试环境是否搭建成功啦。打开目录
6、AT32官方资料\BSP_板级支持包_AT32F435\AT32F435_437_Firmware_Library_V2.1.2\project\at_start_f435\templates\mdk_v5
下的keil工程文件，编译、设置Debug为Jlink，由于AT32飞控Led与AT32官方start开发板的led使用了相同的引脚，下载成功后飞控的两个led灯会呈流水灯一样闪烁。
另外，当使用AT32 keil工程设置Debug为jlink时可能会出现如下提示：
|
|
该提示表示在Jlink驱动中查找不到AT32F435VMT7这个设备，这里先点击Yes来手动选择芯片设备。
然后会出现如下界面：
|
|
这里 Cotex-M4 -> OK。
至于具体原因，来看下AT32飞控参数：
CPU： AT32VMT7
主频： 288MHz
引脚： 100 Pin（“V”）
Flash: 4032 KB（“M”）
RAM： 384 KB
内核：32位ARM® Cortex®-M4内核
故选择Cotex-M4这个广义设备。
5.2 移植前准备
5.2.1 AT32官方资料简介
AT32的官方资料者可以在https://www.arterytek.com/cn/product/AT32F435.jsp#Resource 中下载。
这里清月将下载的资料都放在了6、AT32官方资料 中，其中ISP工具要介绍一下，这是一个程序下载软件，
有UI界面（6、AT32官方资料\Tool_工具\Artery_ISP_Programmer_V2.0.08\Artery ISP Programmer_V2.0.08 下的ArteryISPProgrammer.exe）
与 命令行版本（G:\Practice\（2）Linux飞控\（4）作品\基于AT32的Betaflight飞行控制器\6、AT32官方资料\Tool_工具\Artery_ISP_Console_Win_V3.0.05\Artery_ISP_Console_Win_V3.0.05 中的 AT32_ISP_Console.exe）
命令行版本要使用.bat批处理文件命令进行控制，在文件目录下DFU_download.bat等三个*download.bat文件就量分别使用usb_dfu、uart、I2C来下载程序用的。可以放在工程文件夹下使用，使用时先按住BOOT键上电启动进行Bootloader下载模式，然后双击DFU_download.bat即可，之后移植的AT32工程将使用到ISP。
注意，要保证DFU_download.bat中的程序下载文件地址与工程生成的.bin文件一致。ISP使用的命令参考：
6、AT32官方资料\Tool_工具\Artery_ISP_Console_Win_V3.0.05\Document
5.2.2 Keil文件类型
来科普一些概念，Keil 即是一家公司名称，也是一款软件名称。Keil 有几个出名的软件（IDE），包括 MDK、 C51。而µVision（或uVision）是一种开发环境，µVision5是其第5个版本。相关具体信息参考：
Keil科普教程 | Keil C51 和 MDK 的区别 - strongerHuang的文章 - 知乎
Keil科普教程 | Keil C51 和 MDK 的区别 - 知乎
（1）工程文件
（这类文件不能删除） *.uvprojx：µVision5工程文件
（2）工程选项配置文件
（这类文件不能删除） *.uvoptx：µVision5工程选项配置文件
（3）项目界面布局文件
（这类文件可以删除） *.uvguix[.user-name]：µVision5项目界面布局文件。删除之后，重新打开工程，界面布局会恢复到默认布局。如Demo.uvguix.Administrator。
其中[.user-name]为计算机的用户名，若使用联想电脑，默认为.lenovo，如文件：template.uvguix.lenovo
（4）删除过程文件.bat
.bat为winbows批处理文件，是一种调用DOS命令的可执行文件，可以看作一个小软件，一般双击运行来删除编译过程产生的文件。
（5）EventRecorderStub.scvd
EventRecorderStub：事件记录器存根（可能记录了一些用户操作之类的信息）
（6）JLinkSettings.ini
是对Jlink进行一些配置的文件。
INI文件格式是某些平台或软件上的配置文件的非正式标准，以节(section)和键(key)构成，常用于微软Windows操作系统中。这种配置文件的文件扩展名多为INI
5.2.3 options for target（目标选项） 与 Manage Project（管理项目）
Keil使用经年，仍然搞不懂“魔术棒”？来看看下面的整理
|
|
这玩意，官方名称options for target（目标选项），其中有许多关于工程编译调试的重要选项，可以说工程编译报错时的种种问题都可以在其中找到答案。而其中繁杂的选项学过Makefile的同学可能有点眼熟（了解Makefile，参考 2、参考资料\【正点原子】I.MX6U嵌入式Linux驱动开发指南V1.81.pdf 中的3.3 Makefile 基础）。
（1）Device
选择芯片类型：ARM等蓝色标号代表厂家，选中芯片，右侧方框会显示芯片主频、内核等关键信息
（2）Target
ROM是一种只读存储器，在老版单片机中使用。Flash则是一种可读可写的存储介质。两者都看成 一种电脑硬盘就可以，这里对ROM的设置实际就是设置Flash。设置Flash起始地址与大小（size）,以及是否从该地址开始启动程序（startup）。
查看6、AT32官方资料\AT32F435 参考手册（寄存器）.pdf 中的2.2、2.3节，发现Flash、RAM的起始地址与图中相同，大小4024K、384K分别乘1024并变化为16进制的字节数3F 0000、6 0000。与图中默认的有些出入，实测修改后没有问题。这里注意Start地址与手册中一样，因为芯片设计是从该ROM地址启动程序的。
（3）Output
（4）Listing
（5）User
（6）C/C++
注意勾选上C99 Mode选项，选项选上后变量可以定义在函数任意位置。这往往成为一个坑，拿找到的例程编译总是报错时可以看看这里。
C99 Mode具体参考：
https://blog.csdn.net/qq_20017379/article/details/122761158
（7）Asm
（8）Linker
（9）Debug
（10）Utilities
官方资料中有mdk5工程
参考……
去除无用部分，简化后工程在……
注意 jlink选择、前宏定义
5.3 AT32VMT7在Keil下的启动流程
5.3.1 AT32存储器资源
在介绍AT32硬件启动流程前，要先来熟悉一下这个芯片的存储器资源，也就是在程序里常能看到的0X2000 0000等类似的地址数值。“6、AT32官方资料\AT32F435 参考手册（寄存器）.pdf”文档中的“2 存储器资源”章节详细说明了相关内容。

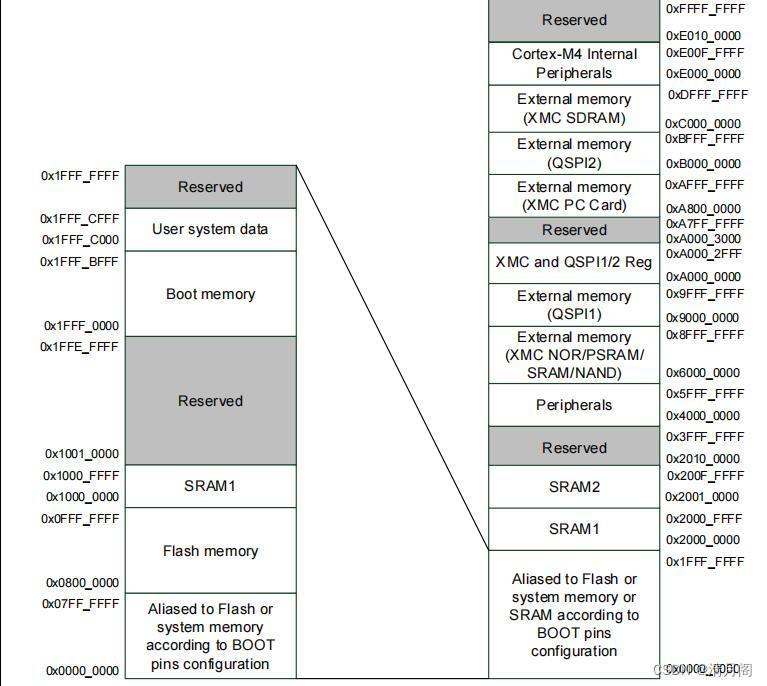

AT32F435/437存储器资源主要结构如下图：
这里要涉及到了一些计算机学科方面的概念，包括“映射”、“物理存储器”、“虚拟存储器”，作者本人大学专业机械，如有不符还望指正。
以“淘宝”上买一株腊梅花来进行比喻，你在淘宝上看到的这株腊梅她不是真的腊梅，真的腊梅可能是距你手中“淘宝”手里之外的北京。那么“虚拟存储器”代表的便是你在“淘宝”上看到的腊梅，而“物理存储器”则指代身在北京正在生长的腊梅。而所谓映射就可以比喻为“淘宝”。
虽然“淘宝”上的腊梅不能触碰到，但是在“淘宝”上你却可以远程操纵真实的腊梅。比如让快递把她送到某处。你也可以在“淘宝”上了解她的详细信息。映射也具有相同的作用。对虚拟存储器的操作会对应施加在物理存储器上。
然后来介绍存储资源地址从低到高对应的主要部分：
1. 前存储空间 0x0000_0000~0x1FFF_FFFF（512MB）
手册没有命名这一段地址空间，这里先称其为“前存储空间”，该存储空间中主要包含如下区域：
（1.1）CODE区 0x0000_0000~0x07F F_FFFF（128MB）
这是一段与芯片启动息息相关的地址区域，在芯片上电启动或重启时，会根据BOOT0、BOOT1引脚的高低电平将其他物理存储器的地址映射到此处。
具体方式为：
当{BOOT1，BOOT0}=00/10 时，将 0x0800_0000处的Flash映射到0x0000_0000处。
当{BOOT1，BOOT0}=01 时，将 0x2000_0000处的SRAM映射到0x0000_0000处。
当{BOOT1，BOOT0}=11 时，将 0x2000_0000处的SRAM映射到0x0000_0000处。
（1.2） Flash 0x0800_0000~0x0F FF_FFFF（128MB），这个芯片只用到~0x083E FFFF（4032KB，即3M）
为物理Flash所在的位置，Flash即快闪存储器，简称闪存，是一种存储器种类，可以看作芯片的硬盘。
（1.3） SRAM1 映射区 0x1000_0000~0x1000_FFFF（64KB）
为虚拟的SRAM，SRAM全称静态随机存取存储器（Static Random-Access Memory，SRAM）是随机存取存储器的一种，可以看作芯片的内存。
是将0x2000_0000处的物理SRAM1映射到这里的，访问这部分区域，实际就是访问0x2000_0000处的SRAM1
（1.4）Bootloader flash 0x1FFF_0000~0x1FFF_BFFF（48KB）
为物理Flash，存储着AT官方编写的Bootloader程序，这部分Flash可读不可写。
（1.5）User system data ？ 0x1FFF_C000~0x1FFF_CFFF（4KB）
2. SRAM 0x2000_0000~0x200F_FFFF（1024KB）
为物理SRAM，分为SRAM1、SRAM2
SRAM1 ~0x2000_FFFF(64KB)
SRAM2 这个芯片只用到了0x2001_0000~0x2005_FFFF(320KB)
3. 外设空间 0x4000 0000~0xDFFF FFFF（2GB）
C语言工程中对寄存器的操作实际上就是对一段存储区域进行读写，与对硬盘、内存的操作方式并无本质区别。
APB1总线 ~0x4000 FFFF（64KB）
APB2总线 0x4001 0000~0x4001 FFFF（64KB）
AHB1 0x4002 3000~0xA000 2FFF（1GB）
AHB总线矩阵 0x4002 0000~0xC000 0000（2GB-1MB）
5.3.2 硬件启动流程
“6、AT32官方资料\AT32F435 参考手册（寄存器）.pdf”文档中的“1.1.6 复位流程”章节详细说明了相关内容。
（1）CODE区映射
在 AT32F435/437 中，当上电启动或复位时，可以将主闪存存储器（位于0x0800_0000的Flash）、启动程序存储器(位于0x1FFF_0000的Bootloader flash)或片上 SRAM（位于0x2000_0000的SRAM） 这三块存储器重映射到0x0000_0000~0x07FF_FFFF 的 CODE 区，由 BOOT1 和 BOOT0 管脚来设定 将哪块存储器映射到CODE区。
具体为：
当{BOOT1，BOOT0}=00/10 时，将 0x0800_0000处的Flash映射到0x0000_0000处。
当{BOOT1，BOOT0}=01 时，将 0x2000_0000处的SRAM映射到0x0000_0000处。
当{BOOT1，BOOT0}=11 时，将 0x2000_0000处的SRAM映射到0x0000_0000处。
（2）主栈指针（MSP）与 程序计数器（PC）初始值读取
当映射完成后，处理器会从 CODE 区中读出前两个字。即：
从地址 0x0000_0000 处取出主栈指针（MSP）的初始值。
从地址 0x0000_0004 处取出程序计数器（PC）的初始值，处理器要求PC的初始值的LSB（最低有效位，即二进制下最低位的值） 必须是 1
具体流程如图：
图 5-1 MSP及PC初始化的一个范例
 |
假设{BOOT1，BOOT0}，即将 0x0800_0000处的Flash映射到0x0000_0000处，访问0x0000_0000 + k即是访问地址0x0800_0000 + k
32单片机常常是以32位即4个字节为单位来进行存储器操作的，这里同时假设0x0800_0000~0x0800_0003这四个字节存储的值是0x2000_8000，0x0800_0004~0x0800_0007四个字节的值是0x0000_0101
那么当映射完成后：
1. 处理器就会从地址 0x0000_0000 处取出主栈指针（MSP）的初始值0x2000_8000。因为此时对0x0000_0000取值实际就是取0x0800_0000处的数据。
关于主栈指针（MSP），作者的理解MSP就是指向栈地高地址处的指针，而“栈”是一段芯片中的有特殊用途的内存。什么特殊作用呢，作用是当进行函数嵌套调用、中断嵌套调用时保存现场与当前程序位置。
一个子函数执行完成后会使用MSP找到要返回的上一级函数的程序位置，并恢复调用这个子函数前的一些内核寄存器组的值（注意不是外设的寄存器）。
栈所使用内存的大小是有限的（一般在汇编程序中设置大小与位置），所以不能无限的向下调用子函数，不然就寄了。
2. 之后处理器从地址 0x0000_0004 处取出程序计数器（PC）的初始值0x0000_0100。这里注意，赋给程序计数器（PC）的值是不带最低有效位LSB的。
关于程序计数器（PC），这里可以简单的理解为程序计数器（PC）所对应地址处的值，就是接下来要运行的程序（即一个32位的二进制指令）。但是实际上程序计数器（PC）对应的指令会在2个指令周期后才被执行，这就涉及ARM架构取码、译码、执行指令流水线设计了。
这里由于0x0800_0000处的Flash映射到了CODE区，所以（PC）实际指向了地址0x0800_0100处的程序。
3. 之后依次执行编写好的程序
上述操作完成后就是正常的执行程序了。其实 主栈指针（MSP）与 程序计数器（PC）所取的初始值也属于我们编写好的程序的一部分，只不过其通常在汇编.s文件中定义。
5.3.2 软件启动流程
谈完成了一枚芯片在物理层面如何启动，接下来看看实际在Keil中编写的程序是如何运行的。
首先，要明确一点，芯片软件层面最底层的程序是二进制指令，二进制指令中的第个位都由事先定义好的协议来表明不同的操作，而这种底层的指令操作类型是有限的，32单片机一般也就几十种。协议所规定的指令集合在一起，就称为一种“指令集”，AT32所使用的Cotex-M4内核使用的就是Thumb指令集。据了解，这个指令集最初是16位的，后来发展出了其他32位的指令，32单片机中的“32”指的就是指令集的位数，也是处理器一次性处理数据的位数。
但我们当然不会一个个0101地去写程序，而是使用指令集助记符，即“汇编语言”。汇编算是嵌入式中使用的最底层的编程语言了，其本质其实就是将二进制的指令用字符来进行代替，所以常表现为流水依次执行的结构。由于汇编与二进制指令是一一对应的关系，所以不同的指令集对应的汇编语言也不同（一般命令作用、数量都不同）。随着发展，汇编语言也会加入一些“伪操作”，相当于是一个汇编指令集合而成的函数，用来完成常用的功能。
综上所述，软件由汇编文件开始运行，即src\main\startup\startup_at32f435_437.s文件。ARMCC编译器是Keil5软件带有的ARM编译器，ARMCC编译器的伪指令是用于告诉ARMCC编译器如何进行汇编的指令。下表是Keil中常用的伪指令，其他ARM汇编语法参考“2、参考资料\【正点原子】I.MX6U嵌入式Linux驱动开发指南V1.81.pdf”中的“第七章 ARM 汇编基础”
| 伪指令助记符 | 格式 | 功能说明 |
| AREA | AREA 段名 属性1，属性2… | 定义一个代码段或者数据段 |
| ENTRY | ENTRY | 汇编程序的入口点 |
| END | END | 汇编程序的程序的结尾 |
| EQU | 常量名 EQU 常量数值 | 定义一个常量，相当于c语言中的 define |
| EXPORT | EXPORT 标号 | 声明一个全局的标号，可以在其他文件使用声明的标号 |
| IMPORT | IMPORT 标号 | 通知编译器要使用一个在其他文件中定义的标号，相当于c语言中的 extern |
| DCD | DCD 表达式 | 用于分配一片连续的字存储单元并用伪指令中指定的表达式初始化，表达式可以是程序标号或数字表达式 |
| PROC | PROC | 表示一个汇编子程序的开始。相当于C语言中函数开始。 |
| ENDP | ENDP | 表示一个汇编子程序的结束。相当于C语言中函数结束。 |
| ALIGN | 编译器对指令或者数据的存放地址进行对齐，一般需要跟一个立即 |
（1）STACK与HEAP段的定义
14~32行，这一部分定义了两个代码段，似乎这部分段的属性初设置成了不初始化，所以并未被编译到输出文件的开头。。作者至今没搞懂代码段相关的内容，以及Keil汇编执行的流程，因为根据作者了解汇编程序也是有入口的（类似C中的main函数）而不是简单的依次往下。
（2）定义中断向量表
__Vectors DCD __initial_sp
DCD Reset_Handler
DCD NMI_Handler
DCD HardFault_Handler
DCD MemManage_Handler
……
这里假设为一般地向芯片Flash的0x0800_0000处下载程序
41~173定义中断向量表，实际上就是使用DCD伪指令依次从存储器的开头（即0x0800_0000）依次将每个字（一个字=四个字节）赋值，赋的值为每个中断所对应中断服务函数所有的存储器所在的地址。其中__initial_sp较为特殊，即之前所说的主栈指针（MSP）的初始值，似乎被“提前”定义好了，实测为200006f8，指向一个SRAM地址。由于栈向下增长，在栈中存储的数据会依次占用地址0x2000 06f8、0x2000 06f4、0x2000 06f0……。
其他的中断部分则依次存储对应中断函数所在的地址，Reset_Handler、NMI_Handler……。比如Reset_Handler对应的中断函数位于0x080002ac地址处的Flash，那么0x08000004地址处的值就是0x080002ac，也是程序计数器（PC）的初值。
（3）启动时调用的第一个函数
根据上一节“硬件件启动流程”可知，程序计数器（PC）初始值所指向地址处的代码是所有软件执行的入口。如果是从主Flash启动，那么程序计数器（PC）初始值就是Flash 0x08000004地址上存储的数据，根所汇编文件可知这个数据就是Reset_Handler函数所在程序的地址，即Reset_Handler是芯片启动时调用的第一个函数。
Reset_Handler是一个汇编函数，定义在startup_at32f435_437.s文件的180~189行。
; Reset handler
Reset_Handler PROC ;表示一个汇编子程序的开始。相当于C语言中函数开始。
EXPORT Reset_Handler [WEAK];声明一个全局的标号，可以在其他文件使用声明的标号
IMPORT __main ;通知编译器要使用一个在其他文件中定义的标号，相当于c语言中的 extern
IMPORT SystemInit ;执行SystemInit函数并返回
LDR R0, =SystemInit
BLX R0
LDR R0, =__main ;执行main函数，不返回？ “X”表示切换指令集
BX R0
ENDP ;表示一个汇编子程序的结束。相当于C语言中函数结束。可以看出Reset_Handler函数中主要是声明与调用了SystemInit与__main函数，其中调用后者时就“一去不复返”了。
这两个函数终于是C语言函数了，SystemInit是AT官方提供的一个系统初始化函数，定义在“src\main\startup\system_at32f435_437.c”的70~112行。主要功能时初始化时钟与设置中断向量表位置。
/**
* @brief setup the microcontroller system
* initialize the flash interface.
* @note this function should be used only after reset.
* @param none
* @retval none
*/
void SystemInit (void)
{
// initialiseMemorySections();
#if defined (__FPU_USED) && (__FPU_USED == 1U)
SCB->CPACR |= ((3U << 10U * 2U) | /* set cp10 full access */
(3U << 11U * 2U) ); /* set cp11 full access */
#endif
/* reset the crm clock configuration to the default reset state(for debug purpose) */
/* set hicken bit */
CRM->ctrl_bit.hicken = TRUE; /* 使能 内部高速振荡器时钟 HICK */
/* wait hick stable */
while(CRM->ctrl_bit.hickstbl != SET); /* 等待 内部调整时钟 稳定 */
/* hick used as system clock */
CRM->cfg_bit.sclksel = CRM_SCLK_HICK; /* 系统时钟（SCLK）时钟源选择，内部调整时钟 */
/* wait sclk switch status */
while(CRM->cfg_bit.sclksts != CRM_SCLK_HICK); /* 等待 系统时钟（SCLK）设置完成 */
/* reset cfg register, include sclk switch, ahbdiv, apb1div, apb2div, adcdiv, clkout bits */
CRM->cfg = 0; /* 复位时钟配置寄存器 */
/* reset hexten, hextbyps, cfden and pllen bits */
CRM->ctrl &= ~(0x010D0000U); /* PLL使能、时钟失效检测使能、HEXT 旁路使能、HEXT 使能 */
/* reset pllms pllns pllfr pllrcs bits */
CRM->pllcfg = 0x00033002U; /* 设置PLL时钟配置寄存器， HICK为时钟源，输出频率：=8M/2*384/8=192M */
/* reset clkout[3], usbbufs, hickdiv, clkoutdiv */
CRM->misc1 = 0; /* 设置额外寄存器 */
/* disable all interrupts enable and clear pending bits */
CRM->clkint = 0x009F0000U; /* 禁用所有中断，并清除所有挂起的位 */
#ifdef VECT_TAB_SRAM
SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* vector table relocation in internal sram. */
#else /* 设置中断向量表位置为FLASH_BASE | VECT_TAB_OFFSET，即0x08000000 */
SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* vector table relocation in internal flash. */
#endif
}__main函数则是C标准库中定义的一个函数，该函数最终会调用工程中的main函数，也就是我们所熟悉的C编程部分了。
注意SystemInit (void)函数与之后BF源码初始化中的 init(void) -》systemInit();所调用的systemInit() 不是一个函数（开头字母大小写不同）。
BF Linux环境源码的汇编文件的入口函数也是Reset_Handler，但其内容与Keil中有所出入。如下：
Reset_Handler:
/* custom init */
ldr sp, =_estack /* set stack pointer 设置栈指针*/
bl persistentObjectInit /*保护数据初始化*/
bl checkForBootLoaderRequest /*进行一些关于BootLoader支持的操作*/
/* Copy the data segment initializers from flash to SRAM */
movs r1, #0
b LoopCopyDataInit可以看出其调用了src/main/drivers/persistent.c中的persistentObjectInit 函数、
src/main/drivers/system_at32f43x.c中的checkForBootLoaderRequest函数
以及LoopCopyDataInit
前两个都属于BF源码，而LoopCopyDataInit属于汇编函数，经过一系列子函数调用，
-》LoopCopyDataInit （77）
-》LoopFillZerobss （84）
-》LoopFillZerofastram_bss （103）
最终在LoopFillZerofastram_bss下调用C语言的main函数
Linux环境与Keil环境下汇编文件的不同在之后的BF移植中要注意。
5.3.3 反汇编验证

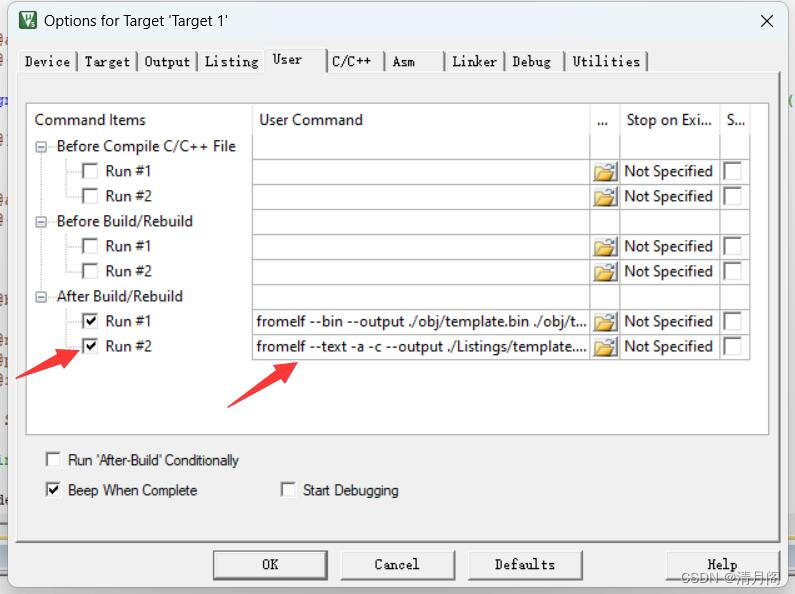

在Keil“魔术棒”设置界面的User可以设置扩展应用，如图勾选“Run#2”，并在其后输入 fromelf --text -a -c --output ./Listings/template.dis ./obj/template.axf 即可编译完成后在Listings/文件夹中生成反汇编文件template.dis
反汇编文件是根据输出文件反向转换而来的汇编文件，相当于将C语言、汇编伪指令都解码成了最底层的汇编指令，并给出其所在存储器的具体地址。
打开反汇编文件（可以使用“笔记本”），在开关有如下指令：
$d.realdata
RESET
__Vectors
存储地址 数据值 ？ 对应汇编指令 指令参数
0x08000000: 200006f8 ... DCD 536872696
0x08000004: 080002ad .... DCD 134218413
……可以看到，在主Flash的开头0x08000000处储存着的两个值，就是芯片启动时主栈指针（MSP）与 程序计数器（PC）的初始值。0x08000004处数据值为080002ad，也就是要去执行080002ac（舍去LSB）地址处的程序。
向下找到080002ac地址处，发现全是汇编文件中定义的Reset_Handler函数。然后就是依次调用C函数与进入到C工程中了。
Reset_Handler
0x080002ac: 4809 .H LDR r0,[pc,#36] ; [0x80002d4] = 0x8000671
0x080002ae: 4780 .G BLX r0
0x080002b0: 4809 .H LDR r0,[pc,#36] ; [0x80002d8] = 0x800020d
0x080002b2: 4700 .G BX r0
扫一扫
7727
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
