时域分析拓展:阻尼与共振

目录

一、阻尼(Damping)的本质与分类

1. 阻尼的物理意义

2. 阻尼的数学表达

3. 阻尼的四大类型

二、共振(Resonance)的原理与危害

1. 共振的产生条件

2. 共振的数学描述(单自由度系统)

3. 共振的工程危害案例

三、阻尼对共振的影响

1. 阻尼比 ζ 的关键作用

2. 阻尼比与系统行为

四、工程中抑制共振的策略

1. 频率调谐(避开共振区)

2. 增加阻尼

3. 能量耗散

五、ANSYS中的阻尼与共振分析实例

分析案例:音叉

步骤1:创建瞬态结构分析系统

步骤2:材料定义

步骤3:几何处理与网格划分

步骤4:边界条件与载荷设置

步骤5:求解器设置

步骤6:结果后处理

六、共振的积极利用

七、总结与进阶思考

核心结论

开放问题

拓展阅读


一、阻尼(Damping)的本质与分类

1. 阻尼的物理意义

阻尼是能量耗散机制,它将振动系统的动能转化为热能或其他形式的能量,导致振动幅值逐渐衰减。没有阻尼的理想系统会无限振动,现实中所有结构都含阻尼。

2. 阻尼的数学表达

在动力学方程中,阻尼力一般与速度成正比:

其中 cc 为阻尼系数(单位:N·s/m)。

3. 阻尼的四大类型

类型特点典型场景数学形式
粘性阻尼阻尼力与速度成正比(线性阻尼)流体中的振动(如汽车减震器)F=c\dot{x}F=c\dot{x}
结构阻尼阻尼力与位移成正比,与频率无关(复刚度模型)金属材料的内摩擦F=iβKx
库伦阻尼阻尼力为恒定摩擦力(与速度方向相反)干摩擦接触(如机械接头)F=μN⋅sign(\dot{x})
比例阻尼(瑞利阻尼)阻尼矩阵为质量和刚度矩阵的线性组合多自由度系统的简化建模[C]=α[M]+β[K]

二、共振(Resonance)的原理与危害

1. 共振的产生条件

另外与激励方向也有一定关系。

2. 共振的数学描述(单自由度系统)

3. 共振的工程危害案例

  • 塔科马海峡大桥坍塌(1940):风载频率接近桥梁扭转模态频率,引发气动弹性颤振。

  • 涡轮机叶片断裂:高速旋转时激励频率与叶片固有频率重合。

  • 建筑物地震倒塌:地震波主频与建筑基频匹配。


三、阻尼对共振的影响

1. 阻尼比 ζ 的关键作用

  • 振幅抑制:阻尼越大,共振峰幅值越低。

  • 频率偏移:阻尼使共振频率略低于无阻尼固有频率(见公式 ω共振=\omega _{n}\sqrt{1-2\zeta ^{2}})。

  • 带宽控制:阻尼增加使共振峰变宽,系统对频率敏感度降低。

2. 阻尼比与系统行为

阻尼比范围系统响应特性
ζ=0无阻尼,持续振动(理论模型)
0<ζ<1欠阻尼,振幅指数衰减(常见于工程结构)
ζ=1临界阻尼,最快回归平衡位置无振荡
ζ>1过阻尼,缓慢回归无振荡

四、工程中抑制共振的策略

1. 频率调谐(避开共振区)

  • 设计阶段:通过调整刚度或质量,使固有频率远离激励频率(如增加梁的截面惯性矩 II)。

  • 示例:涡轮机叶片采用错频设计,避免同批次叶片共振。

2. 增加阻尼

  • 被动阻尼

    • 安装粘性阻尼器(如建筑中的调谐质量阻尼器)。

    • 使用高阻尼材料(如橡胶基复合材料)。

  • 主动阻尼

    • 传感器+作动器的闭环控制(如磁流变阻尼器实时调节阻尼力)。

3. 能量耗散

  • 摩擦阻尼器:利用库伦摩擦消耗振动能量。

  • 冲击阻尼器:通过附加质量块的碰撞耗能(如输电线路防振锤)。


五、ANSYS中的阻尼与共振分析实例

分析案例:音叉

问题描述:

按照音叉固有频率,分别使用230Hz、442Hz和1760Hz的20N冲击载荷,沿Y敲击音叉端部,求解音叉的振动。

材料:结构钢

已知音叉的固有频率如下:

230Hz时与音叉二阶模态频率接近,442Hz时与音叉四阶模态频率接近,1760Hz时与音叉六阶模态频率接近。

固有频率分析结果得,二阶振动方向沿Y轴方向摆动 ;四阶振动方向沿Y轴方向张闭盒 ;六阶阶振动方向沿Z轴方向摆动。

步骤1:创建瞬态结构分析系统

打开Workbench → 拖拽Transient Structural模块至工程区

连接材料库和几何模型(支持外部CAD导入)

步骤2:材料定义

步骤3:几何处理与网格划分

步骤4:边界条件与载荷设置

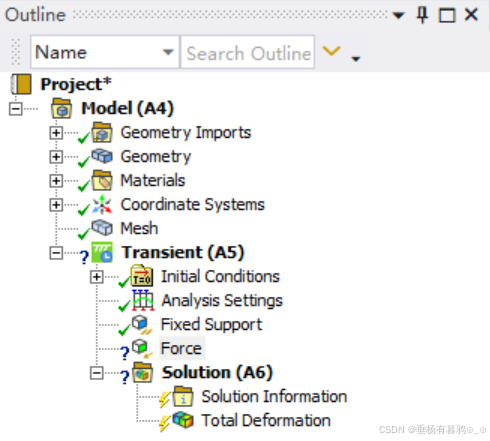

边界条件类型:

- 固定约束 (Fixed Support)

- 力载荷 (Force)

频率载荷预设:

时间载荷曲线示例:

230Hz
442Hz
1760Hz

步骤5:求解器设置

时间步设置:固定步长,200步

步骤6:结果后处理

关键结果项:

总变形 (Total Deformation)

230Hz
230Hz
442Hz
442Hz
1760Hz
1760Hz

六、共振的积极利用

虽然共振通常需要避免,但在某些场景下可被巧妙利用:

  1. 音乐乐器:琴弦共振产生特定音高。

  2. 微波炉:电磁波频率与水分子的共振频率匹配,高效加热。

  3. 磁共振成像(MRI):原子核在特定频率电磁波下共振,用于医学成像。


七、总结与进阶思考

核心结论
  • 阻尼是抑制共振的核心手段,通过能量耗散降低振幅。

  • 共振的双面性:既可能是灾难诱因,也可成为高效工具。

开放问题
  • 如何量化非线性阻尼对共振的影响?

  • 多自由度系统的模态耦合共振如何分析?

  • 智能材料(如压电材料)能否实现自适应阻尼控制?

拓展阅读
  • 教材:《机械振动》(Singiresu S. Rao)

  • 论文:《Damping in Structural Dynamics: Theory and Applications》

  • ANSYS案例库:Harmonic Analysis of a Rotating Turbine Blade

理解阻尼与共振的相互作用,是避免结构失效和优化动态设计的基石!
