伯德图（Bode）绘制

最新推荐文章于 2025-03-06 22:12:02 发布
原创 最新推荐文章于 2025-03-06 22:12:02 发布
· 1.1k 阅读 · 3 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#onenote

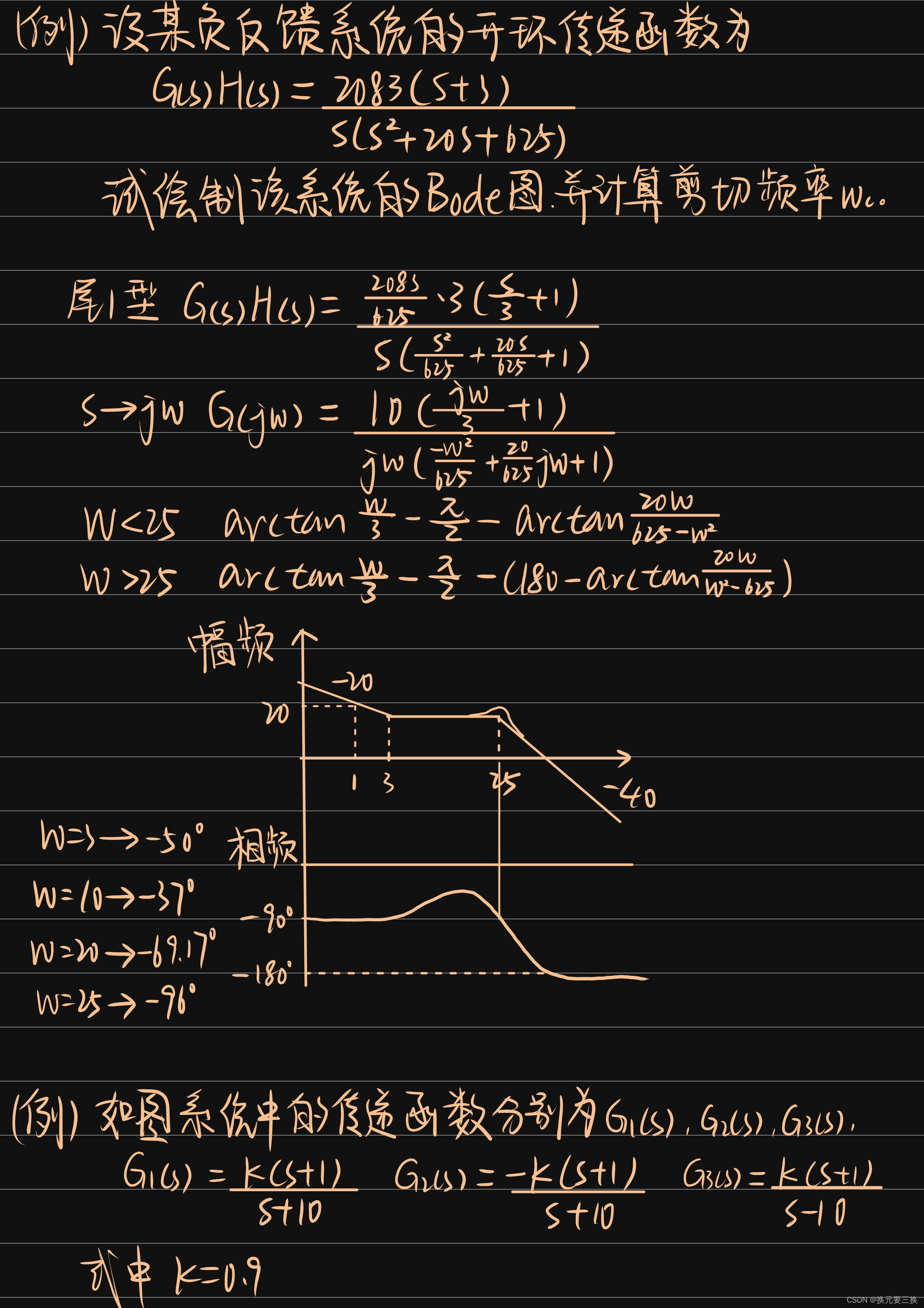

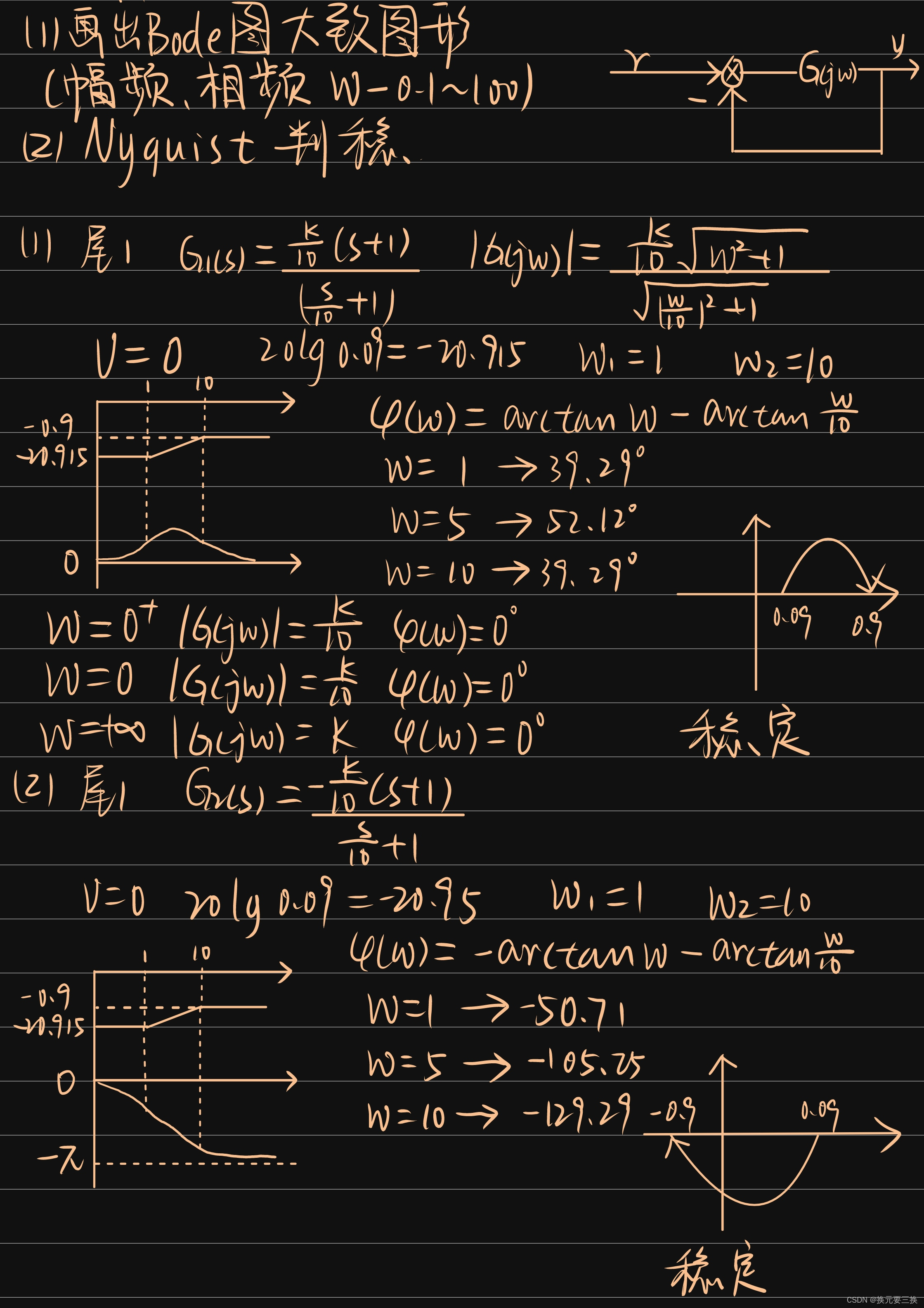

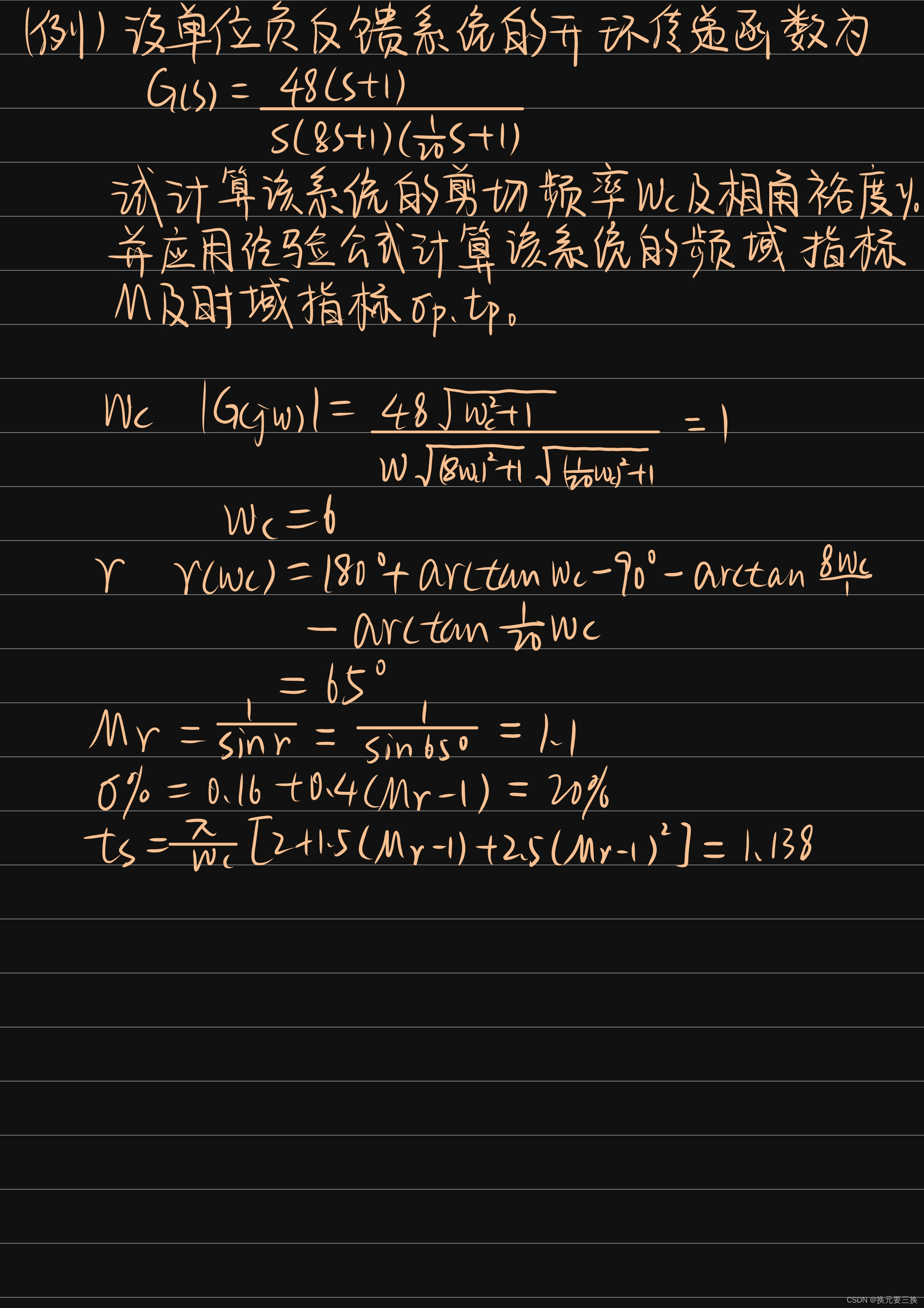

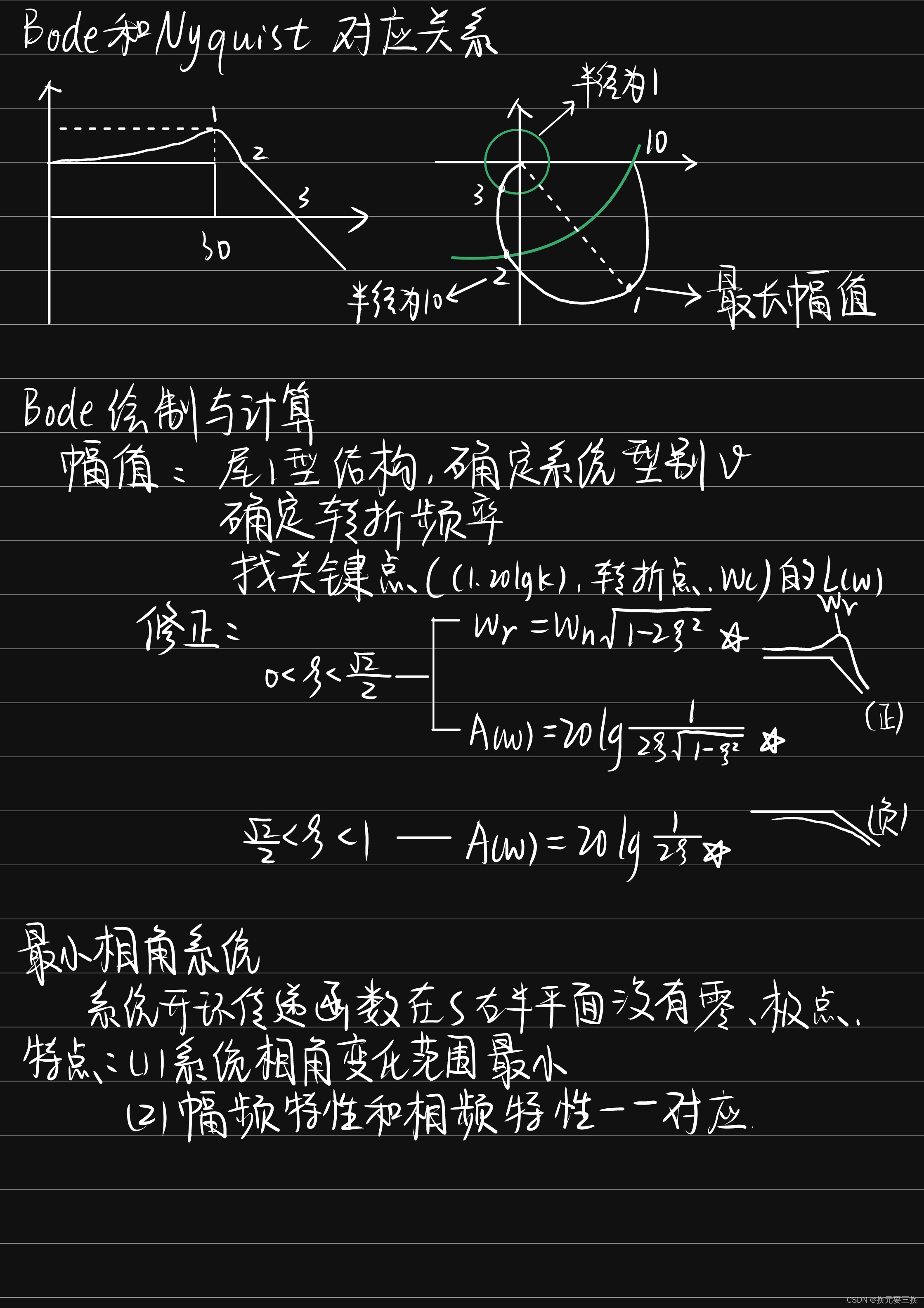

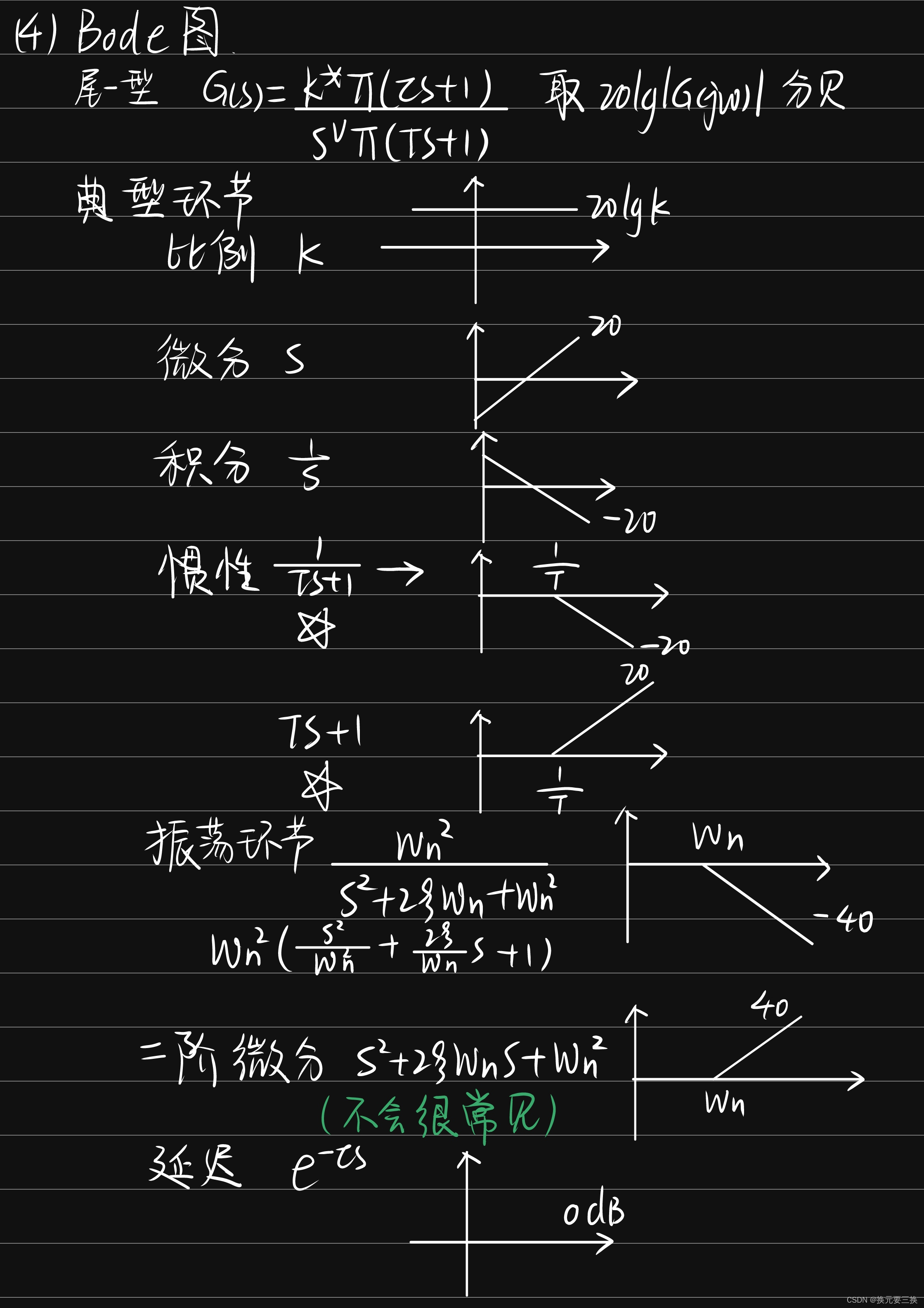

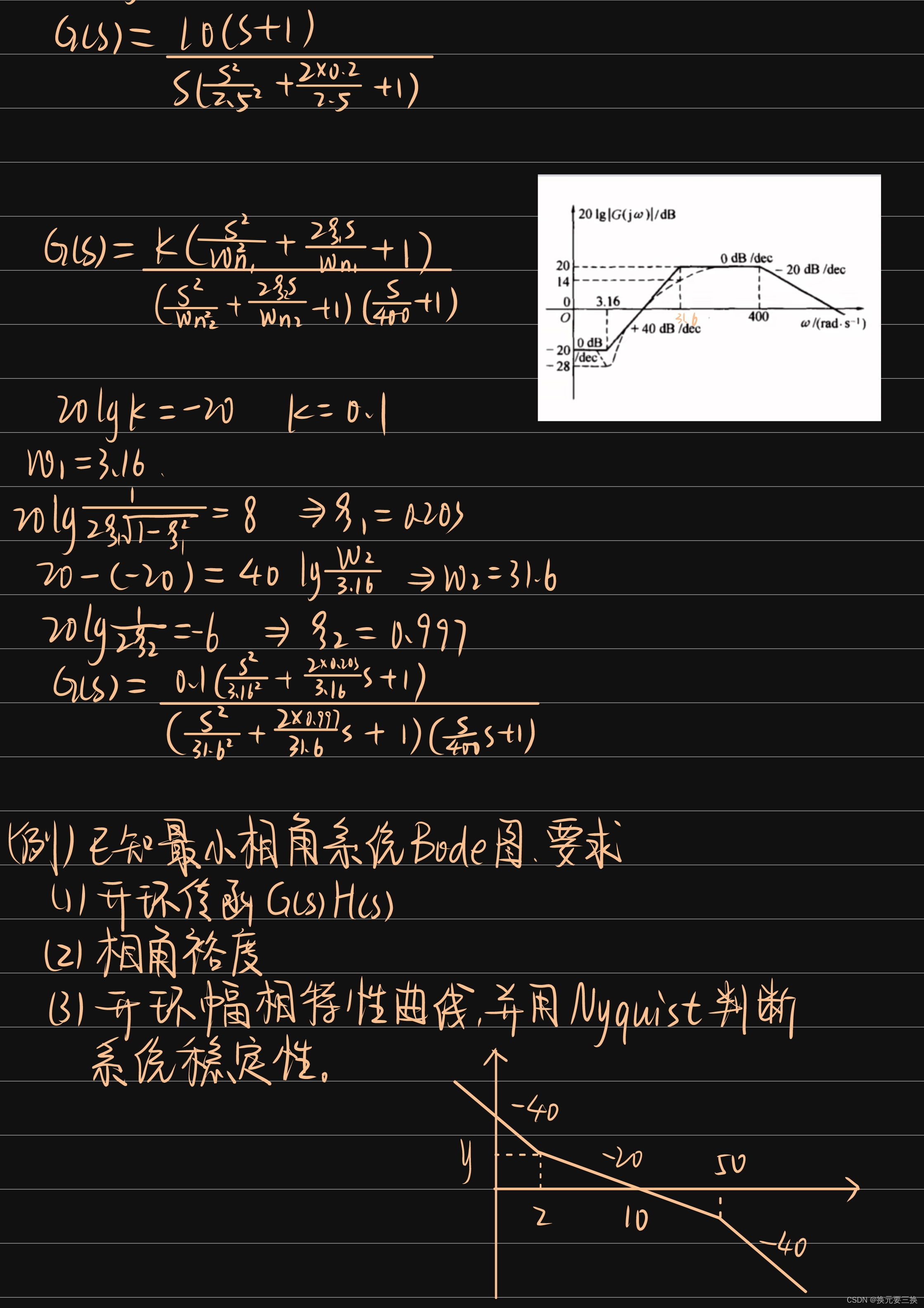

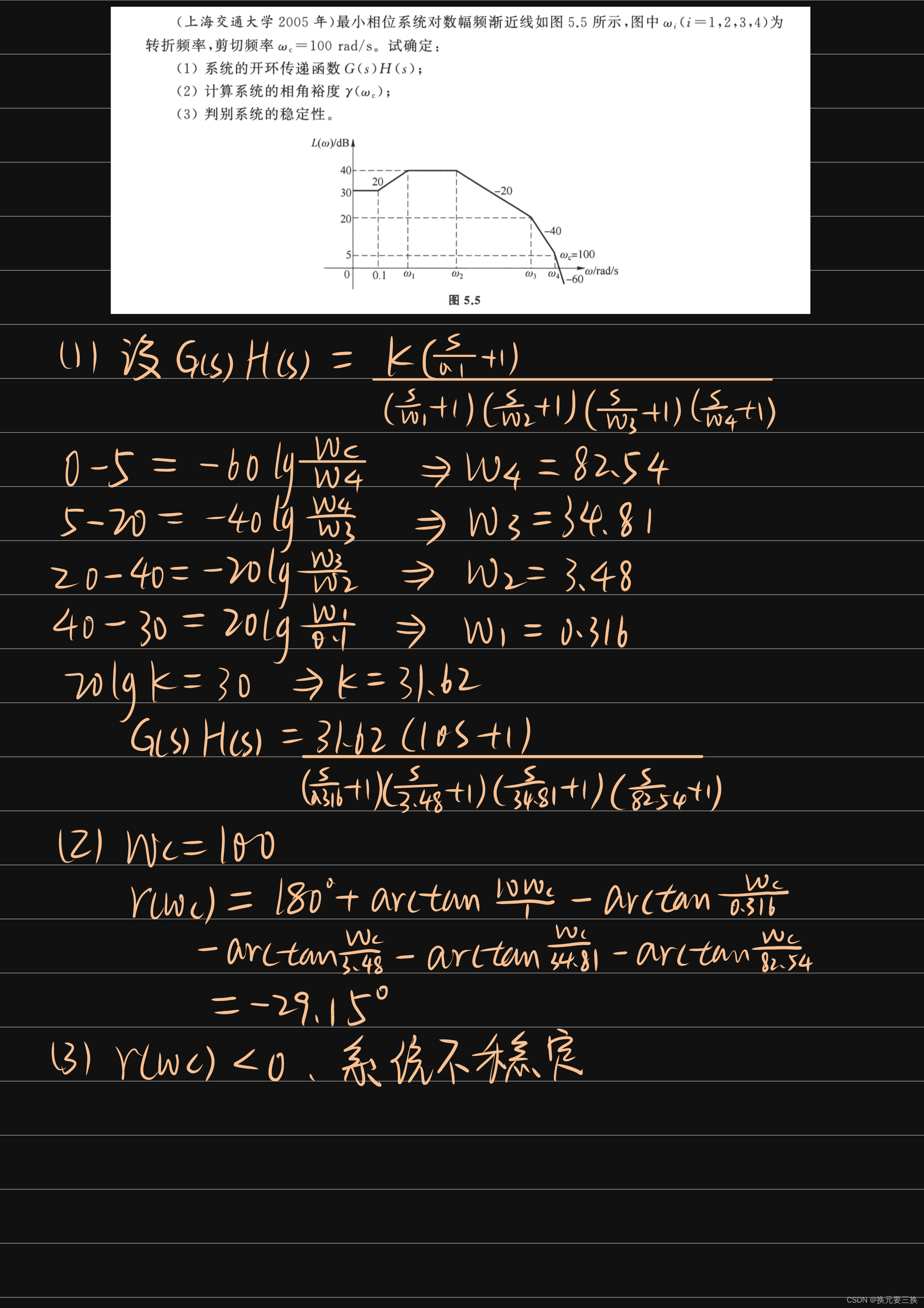

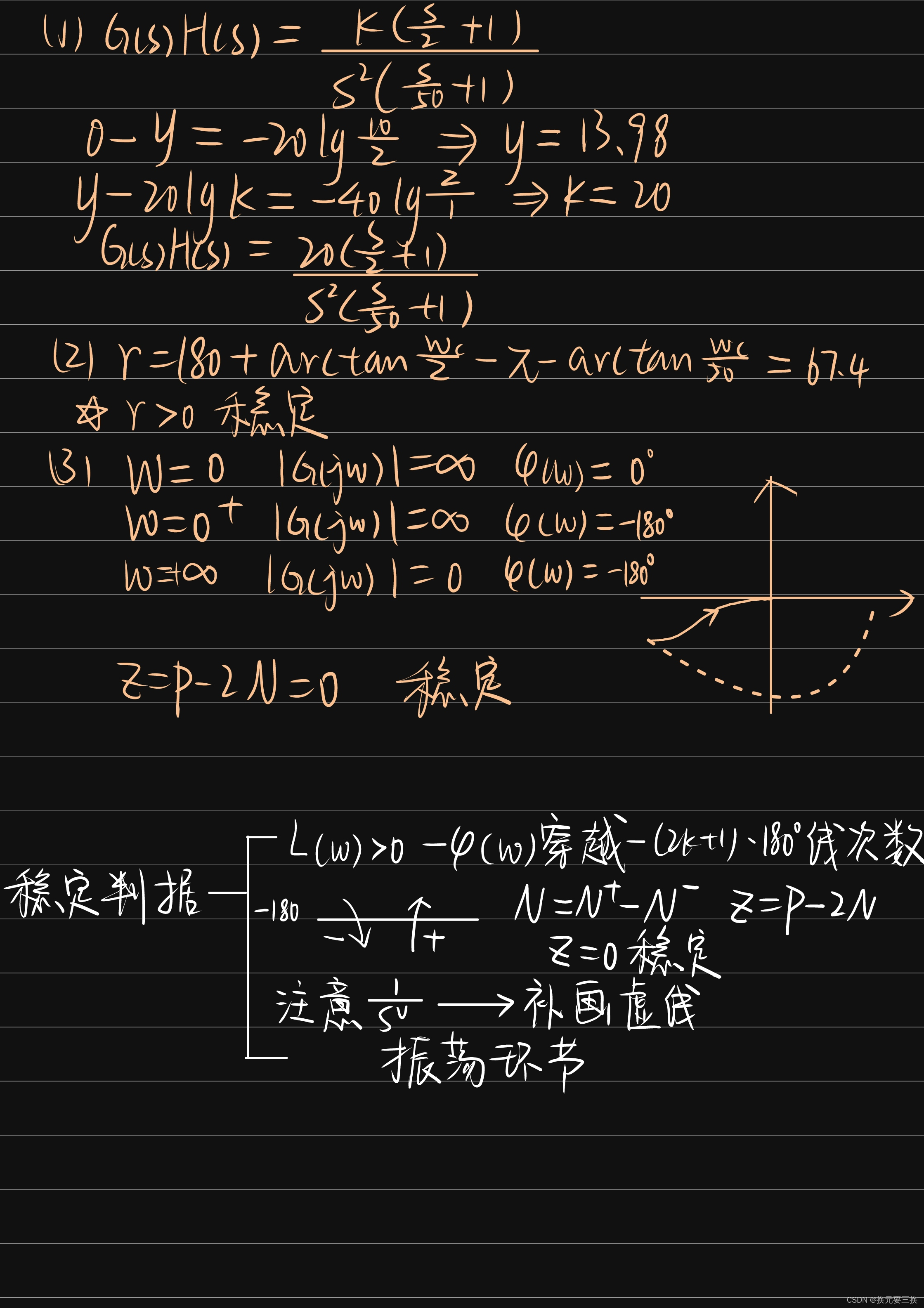

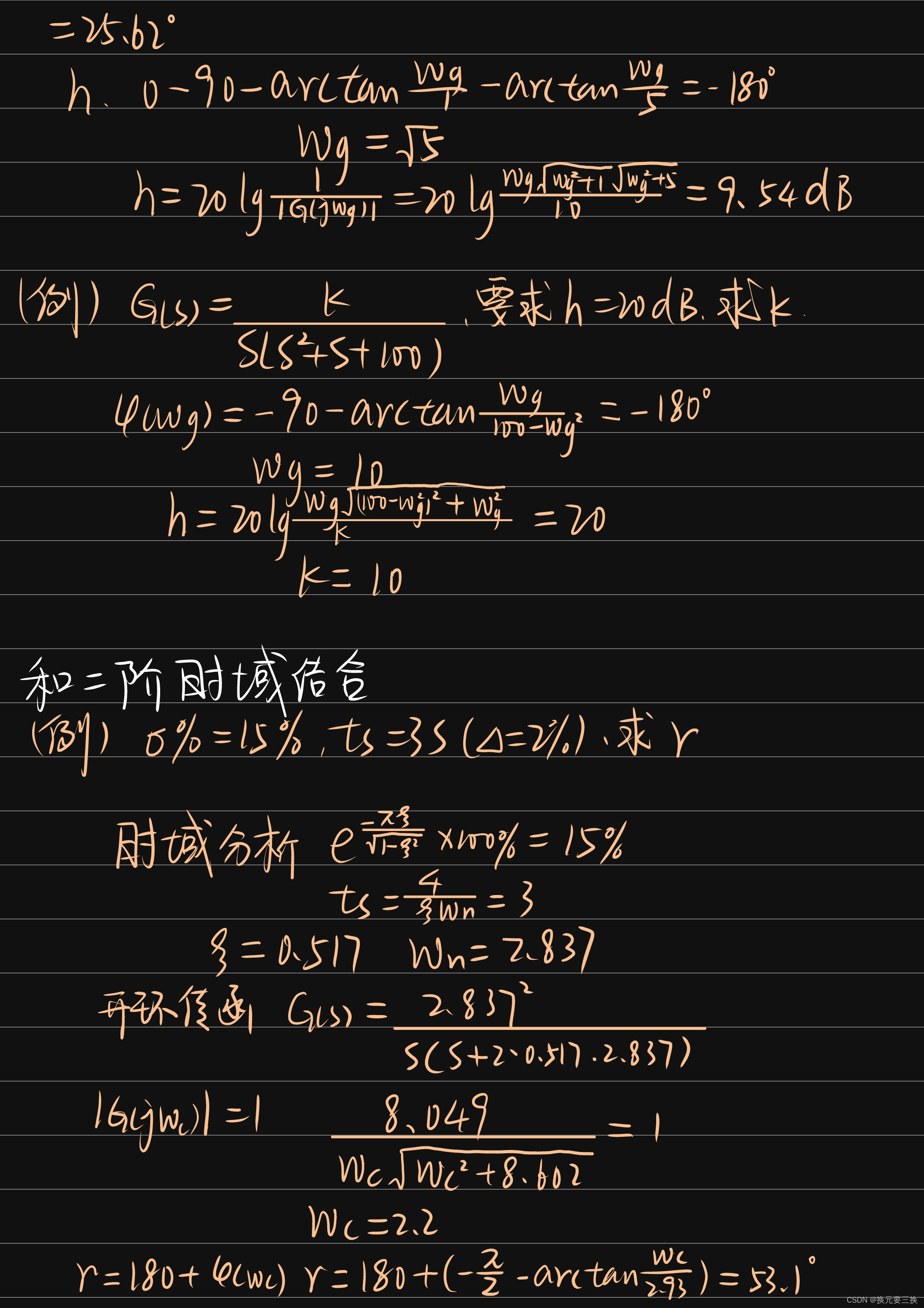

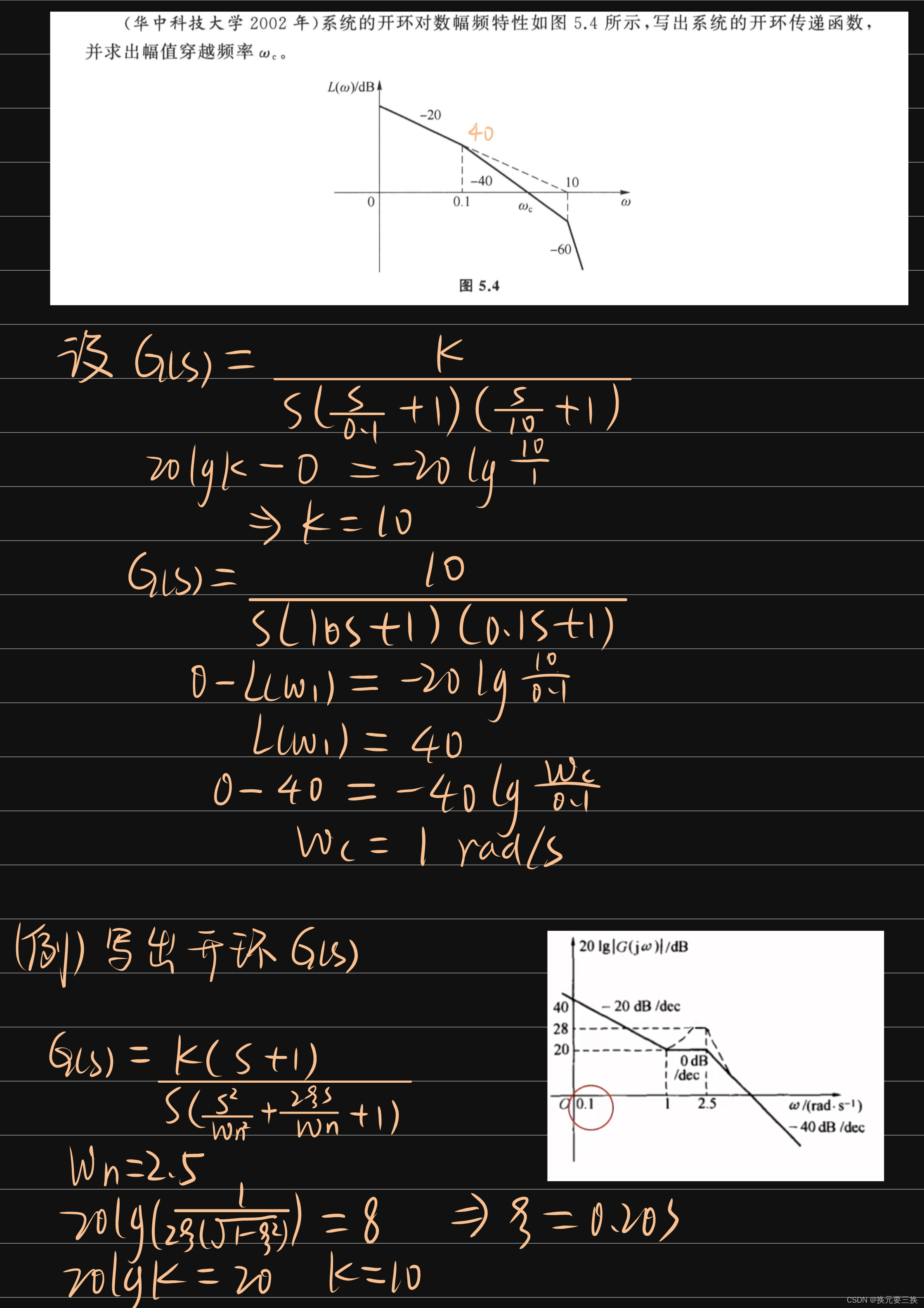

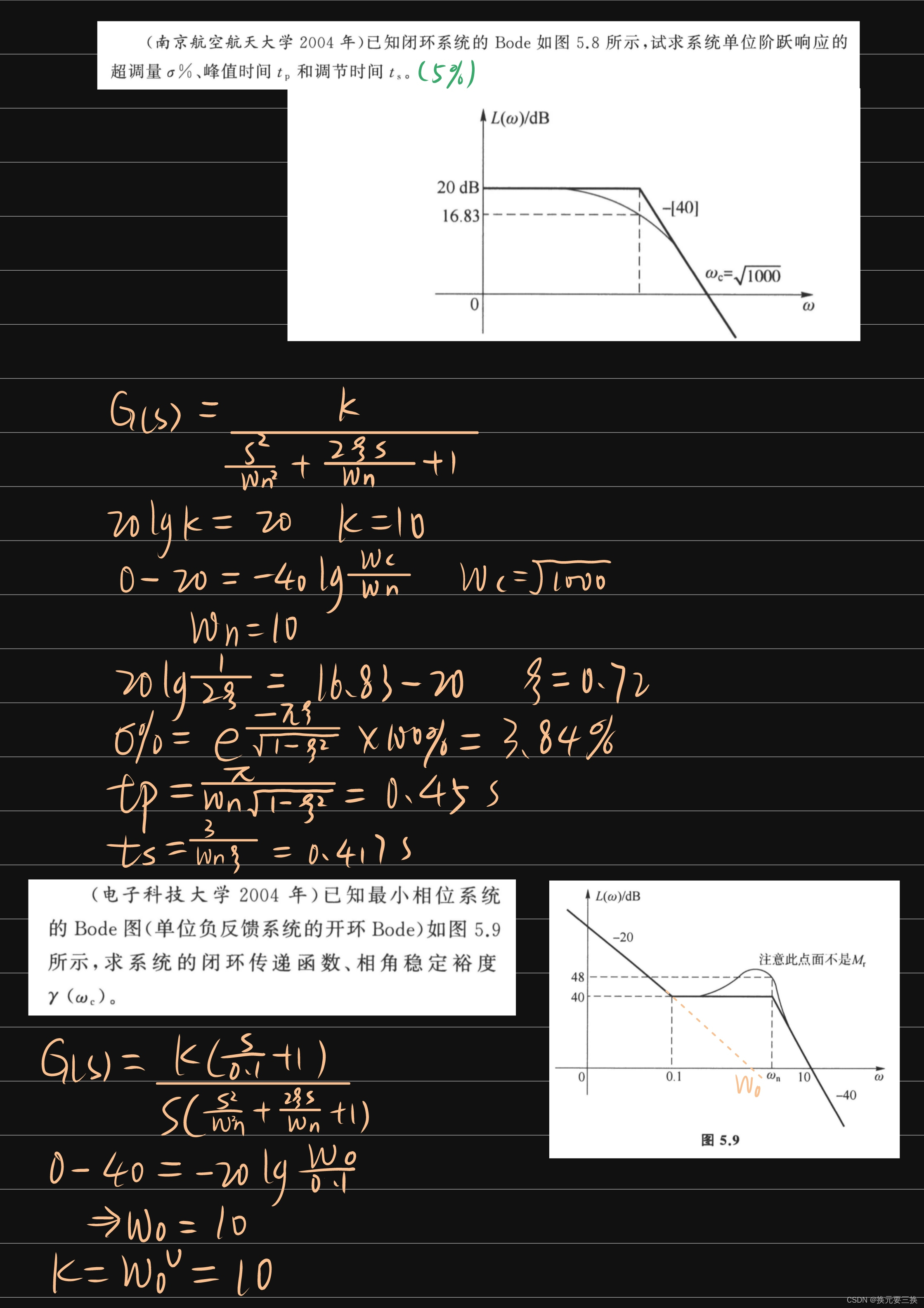

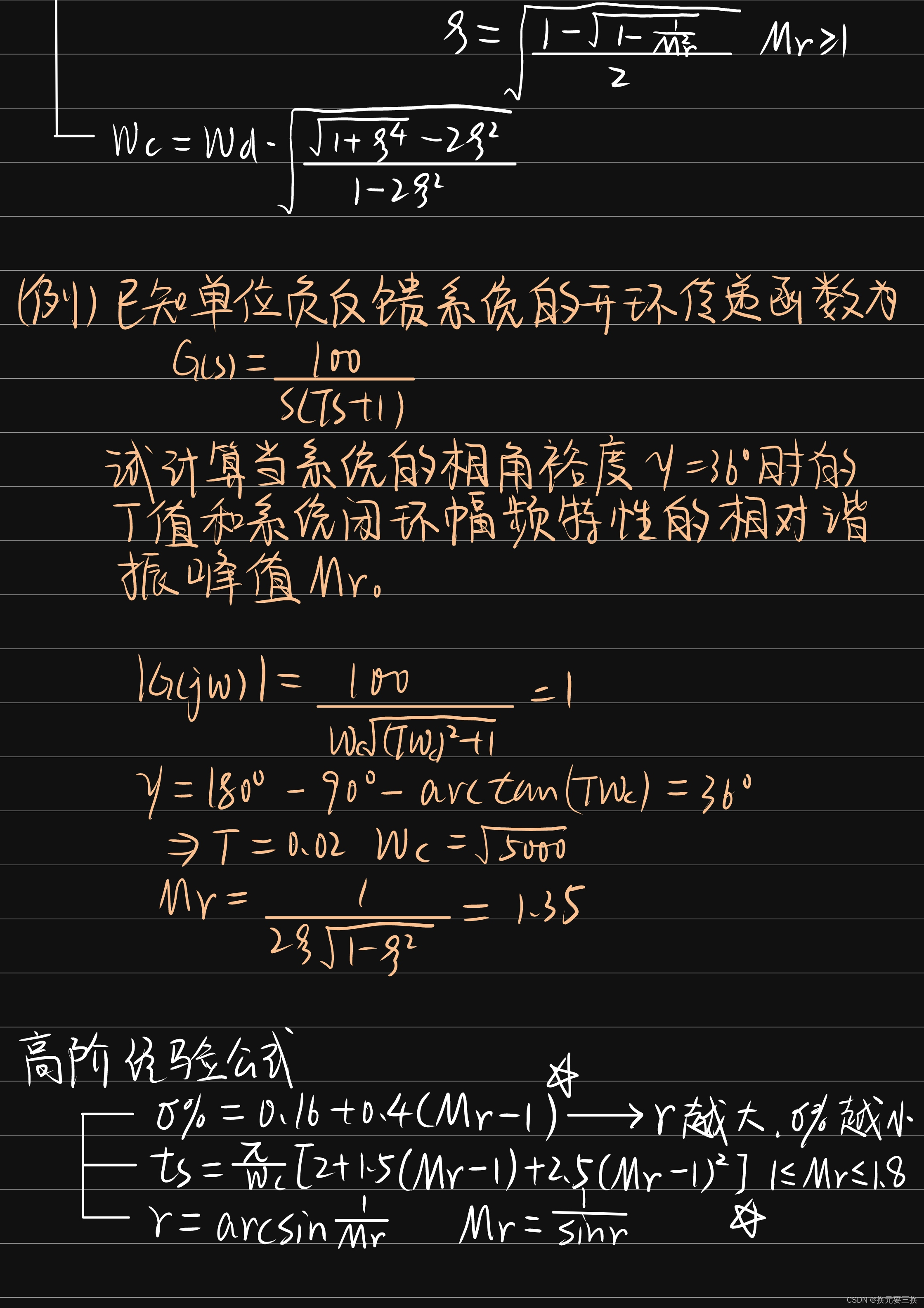

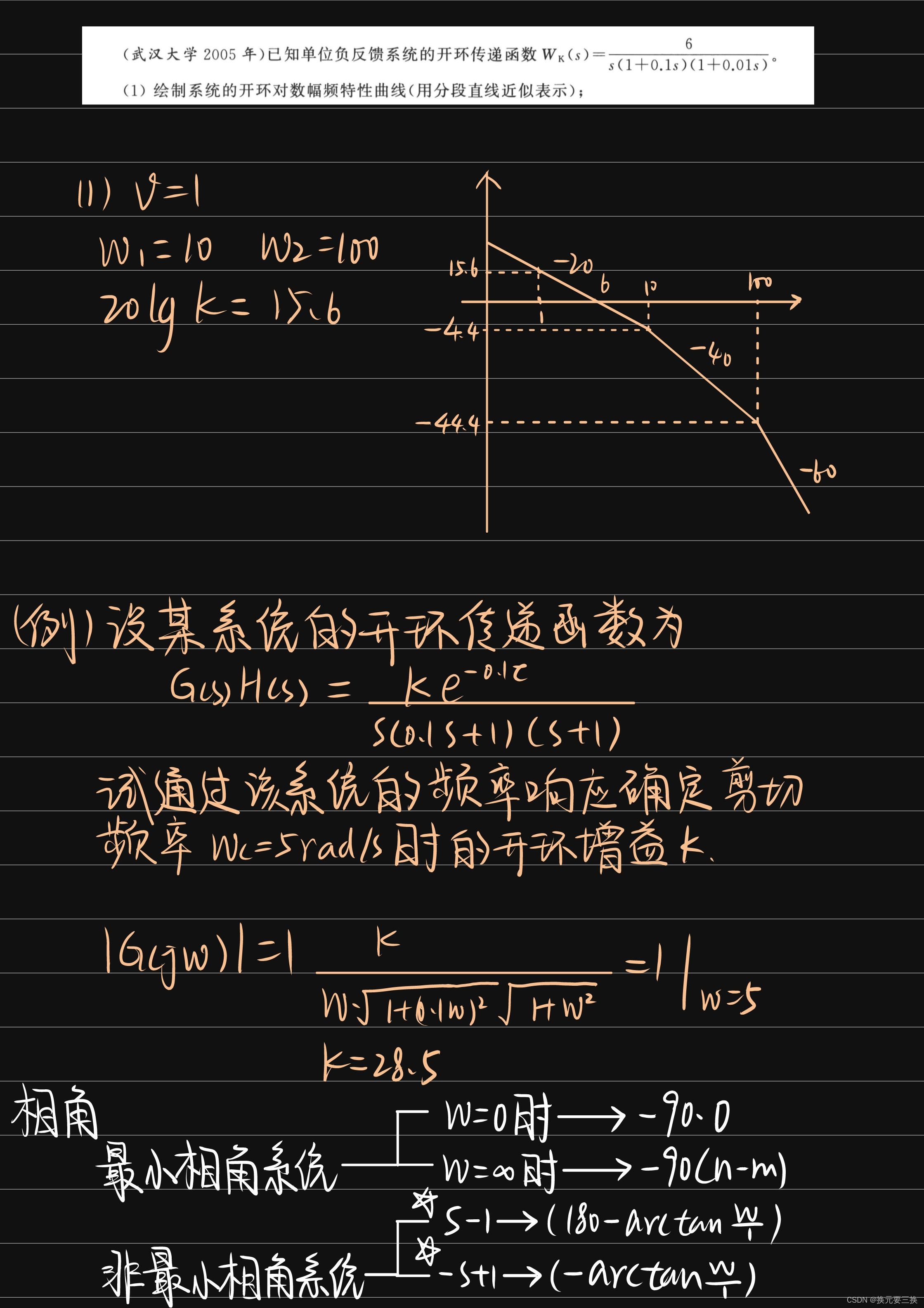

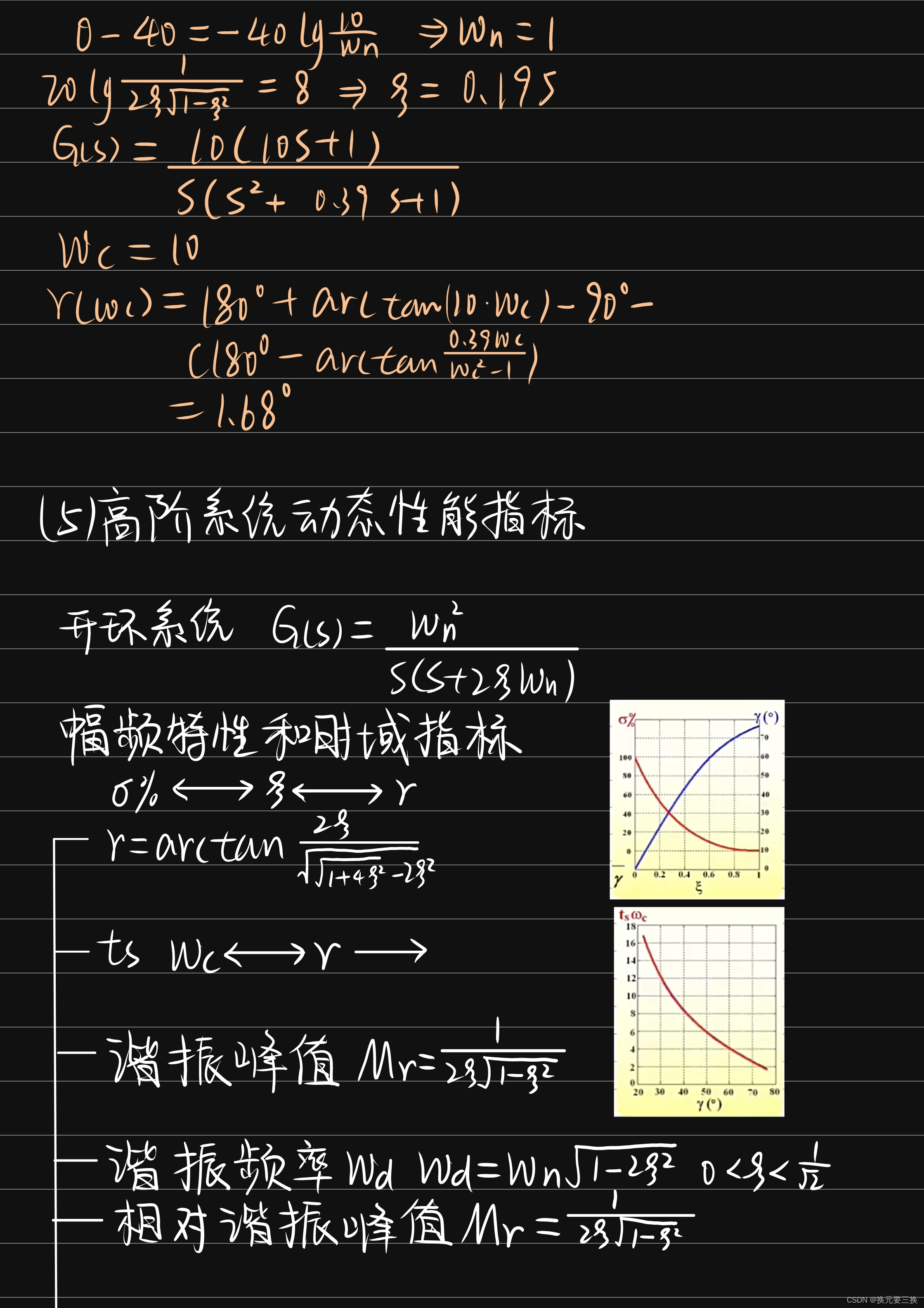

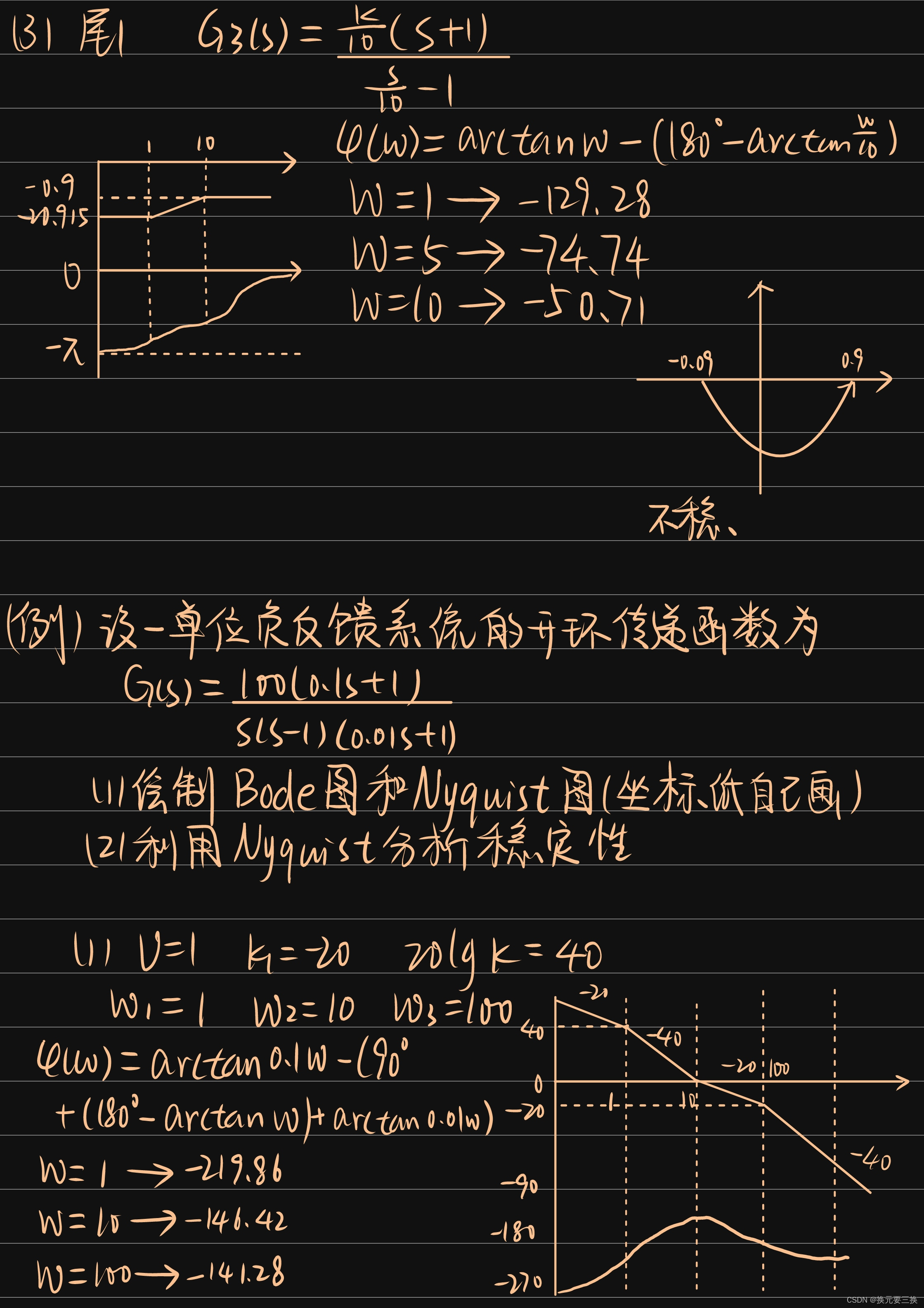

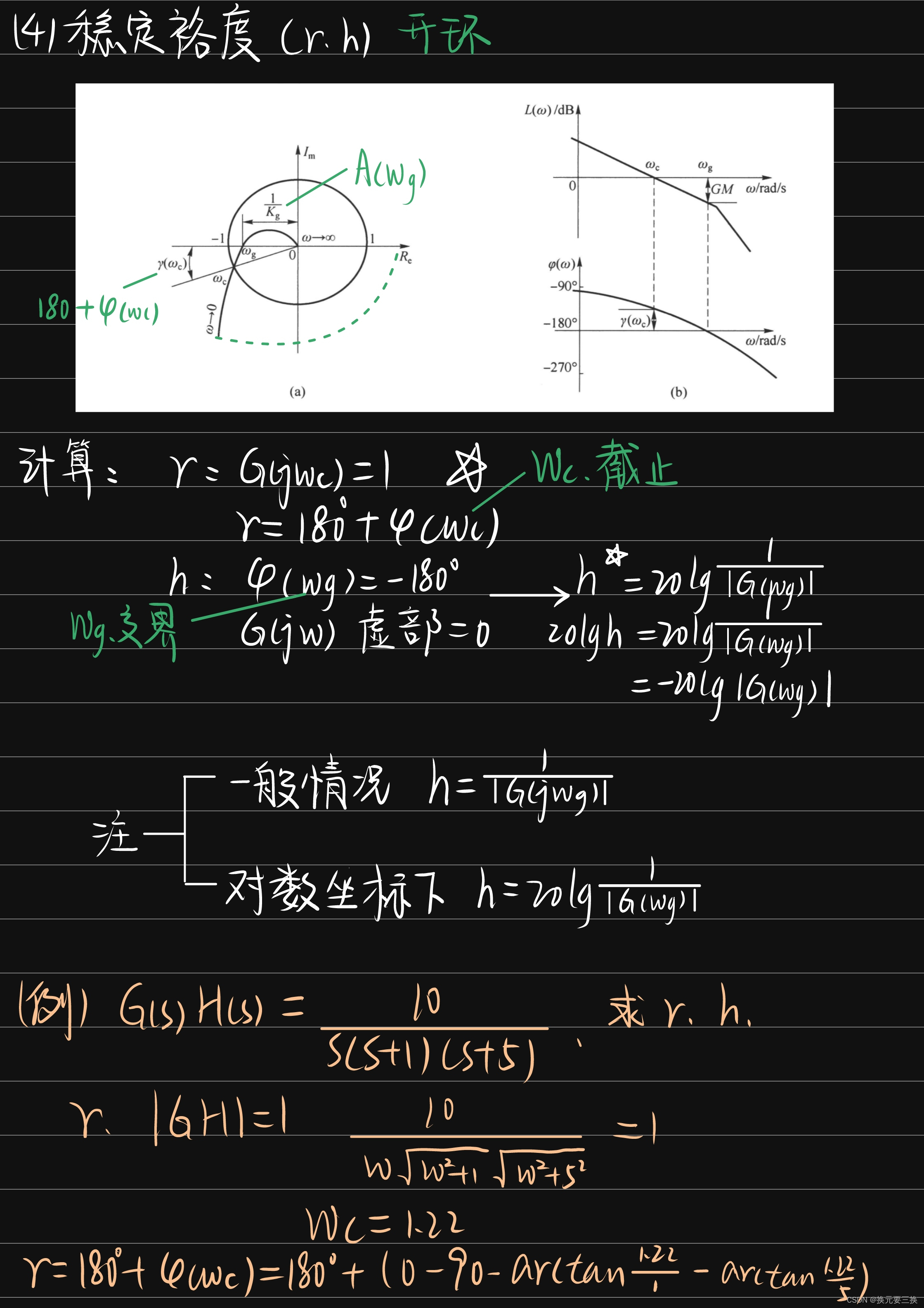

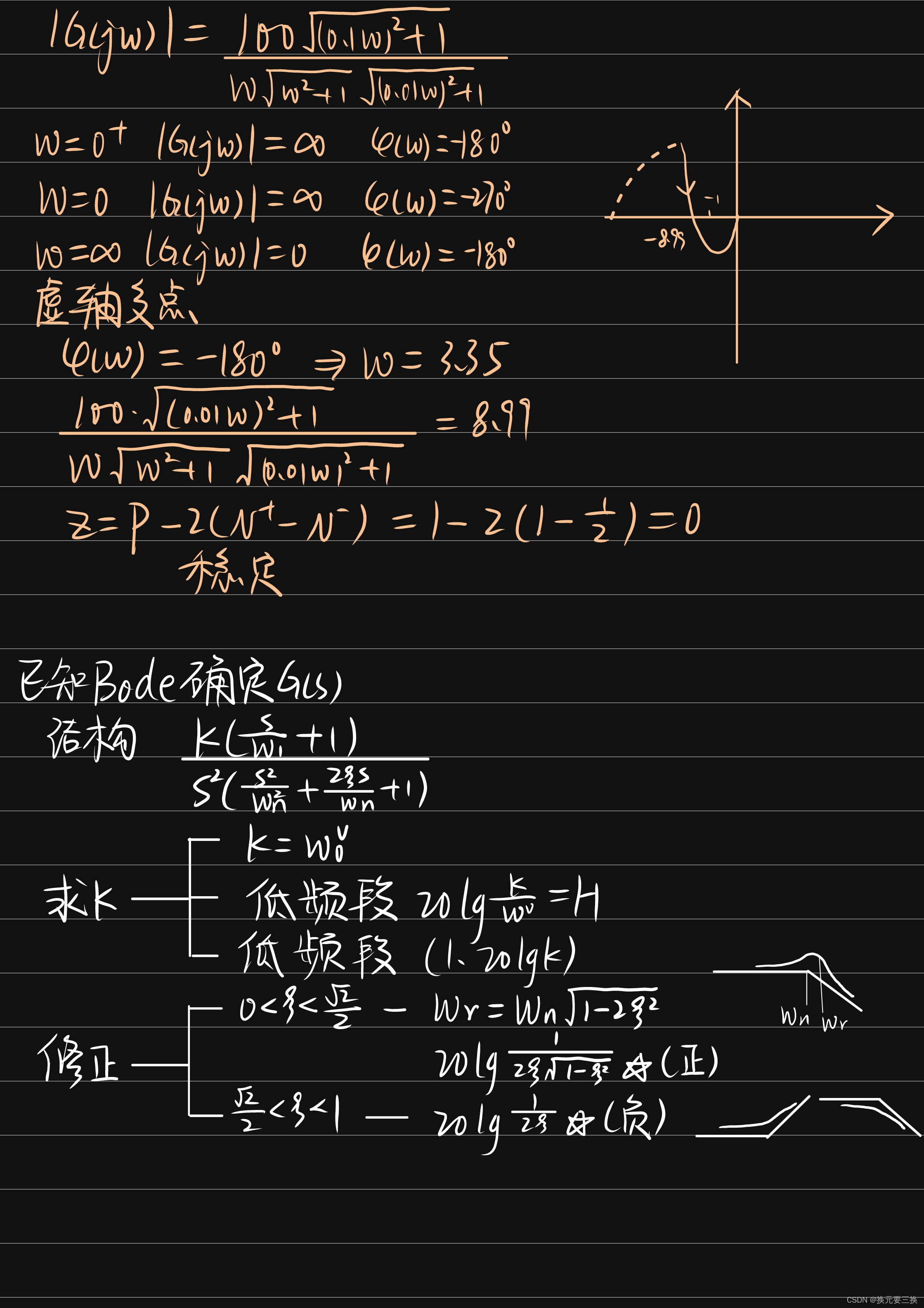

做笔记留备份。学习了Bode图的绘制和稳定裕度的计算。
