西门子学习笔记11 - PTO脉冲指令的使用

于 2024-06-10 08:15:40 发布
阅读量857 收藏 2
点赞数 19
文章标签： 学习 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_61916672/article/details/139539479
版权

1、使用指令前的设置

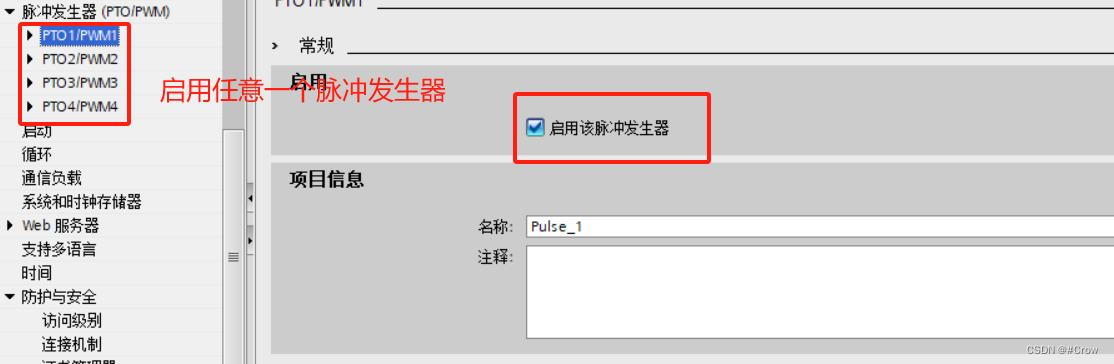

1、打开一个脉冲发生器，并启用

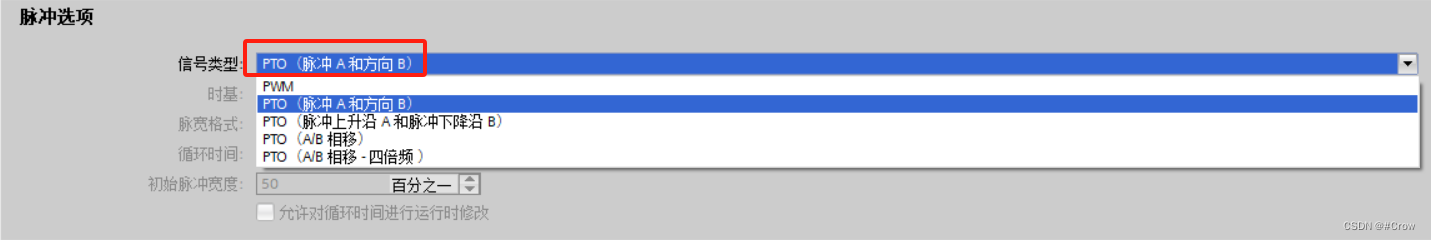

2、选择使用PTO(脉冲A和方向B)

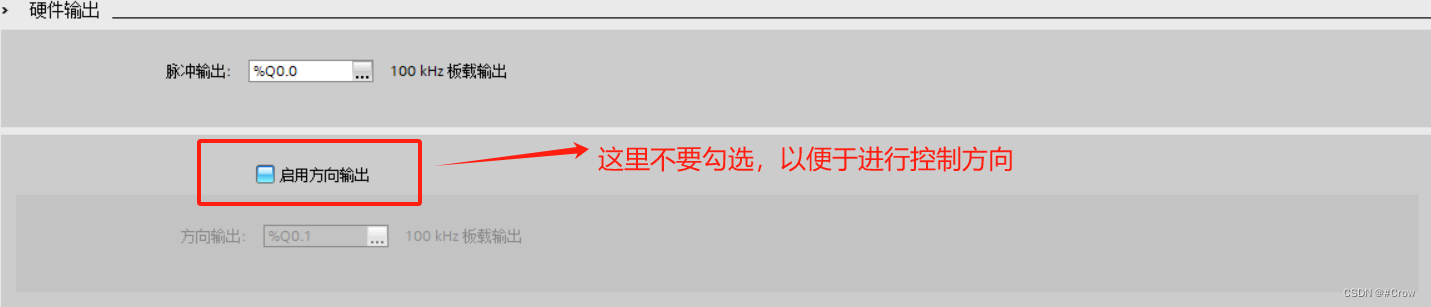

3、硬件设置输出

4、这样前期的准备工作就完成了

2、指令的使用

1、添加指令CTRL_PTO

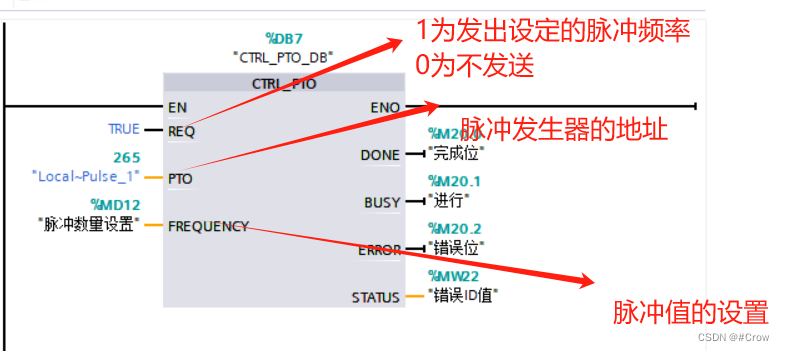

2、配置如下

3、方向控制程序如下

4、最后进行测试即可
