电力系统瞬态稳定性是电力系统运行中至关重要的性能指标。它描述了系统在遭受大扰动（如短路故障、发电机跳闸等）后，能否保持同步运行，并最终恢复到稳定状态的能力。瞬态稳定性不足可能导致发电机失步、系统崩溃甚至大面积停电，对社会和经济造成严重影响。因此，研究和应用有效的控制手段提高电力系统的瞬态稳定性具有极其重要的意义。本文将重点探讨电力系统稳定器（PSS）和静止无功补偿器（SVC）这两种广泛应用的控制设备在改善电力系统瞬态稳定性中的作用、工作原理以及相互配合的潜在优势。

电力系统瞬态稳定性概述

电力系统在正常运行状态下，各发电机之间以同步速度运行，并保持一定的功角差。当系统遭受大扰动时，发电机转子加速或减速，功角发生变化。如果功角变化过大，超过了系统的同步极限，发电机就可能失去同步，导致系统崩溃。影响电力系统瞬态稳定性的主要因素包括：系统结构、故障类型和位置、保护设备的动作时限、发电机和调速器的特性以及励磁系统的性能等。评估瞬态稳定性的常用方法包括暂态仿真分析和功角特性分析。

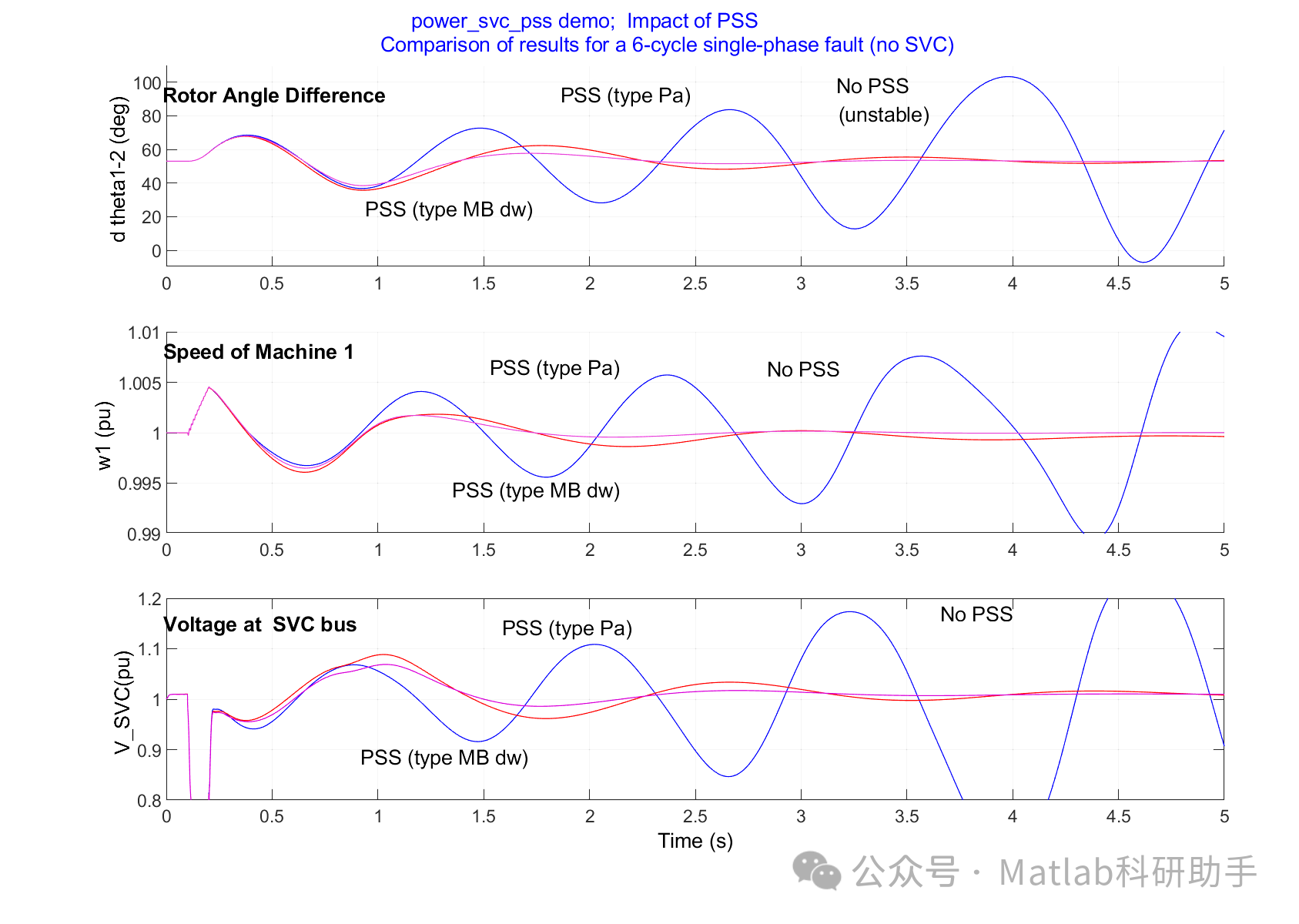

电力系统稳定器（PSS）在提高瞬态稳定性中的作用

电力系统稳定器（PSS）是一种基于励磁系统的附加控制装置，其主要作用是抑制电力系统中的低频振荡，从而提高系统的暂态稳定性。低频振荡是电力系统在大扰动后常出现的现象，如果振荡幅度过大或持续时间过长，可能导致功角持续发散，最终失去同步。

PSS的工作原理通常基于输入信号（如发电机转速偏差、电力偏差、功角偏差等）通过一系列补偿环节（如超前-滞后补偿、功率放大等）产生一个附加励磁信号，叠加到主励磁系统的控制输入端。这个附加励磁信号能够产生阻尼转矩，从而抑制发电机的功角振荡。具体来说，当发电机转速加快时，PSS会产生一个负的附加励磁信号，减小发电机励磁，从而减小发电机的输出功率和加速转矩，抑制转速的继续增加。反之，当发电机转速减慢时，PSS会产生一个正的附加励磁信号，增加发电机励磁，从而增加发电机的输出功率和减速转矩，抑制转速的继续减小。

PSS的类型多样，根据输入信号的不同，可分为：

基于转速偏差的PSS (Δω PSS)：以发电机转速偏差作为输入信号，是应用最广泛的PSS类型。
基于电力偏差的PSS (ΔPe PSS)：以发电机输出电力的偏差作为输入信号。
基于功角偏差的PSS (Δδ PSS)：以发电机功角偏差作为输入信号，通常需要通过测量其他信号来间接估计功角。
基于双信号的PSS：结合多种输入信号，如转速偏差和电力偏差，以提高控制效果。

PSS的设计是一个复杂的过程，需要考虑系统的动态特性、PSS的增益、补偿环节的参数以及PSS与主励磁系统的协调配合。不恰当的PSS参数设计可能导致系统不稳定或控制效果不佳。

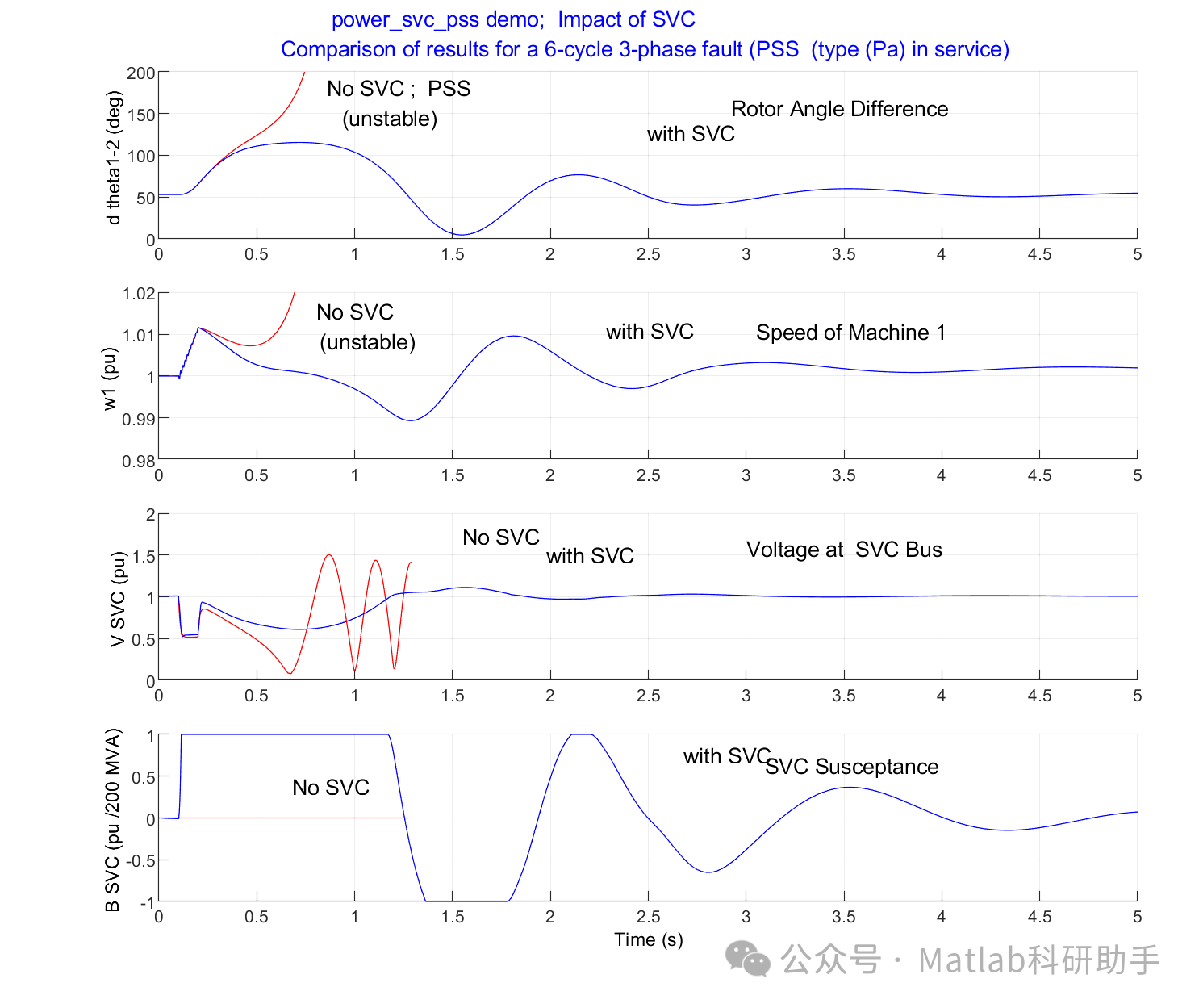

静止无功补偿器（SVC）在提高瞬态稳定性中的作用

静止无功补偿器（SVC）是一种基于电力电子技术的无功功率补偿装置。它能够快速连续地调节向电力系统输出或吸收的无功功率，从而控制母线电压。SVC通常由晶闸管控制电抗器（TCR）和/或晶闸管投切电容器（TSC）组成。通过控制晶闸管的导通角，可以实现无级或分级调节感性或容性无功功率。

SVC在提高电力系统瞬态稳定性方面的作用主要体现在以下几个方面：

快速电压支持：在大扰动发生后，系统的电压会快速下降。SVC能够迅速向系统注入无功功率，支撑母线电压，维持系统的电压稳定。稳定的电压有利于发电机保持励磁，维持同步运行。
增加输电能力：SVC通过改善电压剖面和降低线路上的无功损耗，可以提高系统的输电能力，从而增加系统的稳定裕度。
阻尼功角振荡：虽然SVC不像PSS那样直接产生阻尼转矩，但通过快速调节电压，它可以间接影响系统的功角动态。例如，在功角振荡过程中，当发电机加速时，系统电压可能下降，SVC通过提高电压可以减小加速转矩，从而起到一定的阻尼作用。
改善暂态过程中的功角轨迹：通过快速提供无功功率支撑，SVC可以限制大扰动后功角的快速增长，使功角轨迹更加平缓，从而增加系统的同步裕度。

SVC的控制策略多样，包括恒电压控制、恒无功功率控制以及结合其他控制目标的复合控制策略。为了提高瞬态稳定性，通常采用基于电压偏差的快速调节控制。此外，还可以通过增加附加控制信号，使SVC具有一定的阻尼控制能力，进一步抑制低频振荡。

PSS与SVC在提高瞬态稳定性中的协同作用

PSS和SVC在提高电力系统瞬态稳定性方面具有各自的优势和特点。PSS主要通过调节发电机励磁系统来抑制低频振荡，其作用对象是发电机。而SVC主要通过调节系统的无功功率和电压来支撑系统，其作用范围更广，对电压稳定性有显著影响。

在实际应用中，将PSS和SVC结合使用，可以充分发挥两者的协同作用，取得更好的瞬态稳定性改善效果。这种协同作用体现在：

PSS抑制低频振荡，SVC提供电压支持：PSS有效地抑制功角振荡，而SVC在大扰动后快速支撑电压，为PSS的有效工作创造良好的电压环境。稳定的电压确保了发电机励磁系统的正常运行，从而使得PSS能够更好地发挥阻尼作用。
PSS和SVC的控制信号协调：可以通过优化控制策略，使PSS和SVC的控制信号相互协调，避免可能存在的冲突。例如，可以在SVC的控制系统中加入一些反映功角动态的附加控制信号，使其在抑制电压偏差的同时，也能对功角振荡产生积极的阻尼作用。
针对不同故障模式的优势互补：对于近区故障，电压跌落严重，SVC的电压支撑作用更为重要。对于远区故障，低频振荡可能更为突出，PSS的阻尼作用更加关键。将两者结合使用，可以提高系统对不同故障类型的鲁棒性。
提高系统的整体稳定裕度：PSS和SVC的联合应用，可以显著提高系统的暂态功角稳定裕度和电压稳定裕度，从而增强系统抵御大扰动的能力。

当然，PSS和SVC的联合应用也需要考虑一些挑战。例如，两者之间的相互作用可能复杂，不恰当的参数配合可能导致新的振荡模式。因此，在实际工程中，需要进行详细的仿真分析和协调设计，确保两者的最优配合。

结论

电力系统瞬态稳定性是确保电力系统可靠运行的关键因素。电力系统稳定器（PSS）和静止无功补偿器（SVC）是目前提高电力系统瞬态稳定性最常用且有效的控制手段。PSS通过调节发电机励磁系统抑制低频振荡，提高功角稳定性；而SVC通过快速调节无功功率和电压，支撑系统电压，间接改善功角动态。

将PSS和SVC结合使用，可以充分发挥两者的协同优势，在抑制低频振荡和提供电压支持方面相互补充，从而显著提高电力系统的瞬态稳定性。在未来的电力系统发展中，随着可再生能源的并网比例不断提高，电力系统的结构和动态特性将发生深刻变化，瞬态稳定性问题也将面临新的挑战。深入研究和优化PSS和SVC等控制设备的性能，以及探索更先进的控制技术，将是保障电力系统安全稳定运行的重要方向。同时，加强PSS和SVC之间的协调配合控制策略研究，对于提高系统的整体稳定水平具有重要意义。
