🔥 内容介绍

在飞速发展的现代通信领域，数字调制技术扮演着至关重要的角色。它们是实现信息高效可靠传输的关键。在众多数字调制技术中，相移键控（PSK）因其相对简单的实现和良好的抗噪性能而得到广泛应用。而8PSK（八相移键控）作为PSK家族中的一员，通过将信息映射到更多的相位状态，进一步提升了频谱效率，在带宽资源日益紧张的今天展现出巨大的应用潜力。本文旨在深入探讨相移键控8PSK调制技术，涵盖其基本原理、调制与解调过程、性能特点以及在实际应用中的优势与挑战。

一、基本原理：相位的多值化承载信息

相移键控的基本原理是将数字信息比特串映射到载波信号的不同相位上。传统二相移键控（BPSK）只利用两个相位（通常是0度和180度）来表示“0”和“1”两个比特。而8PSK则将一个载波周期内的相位分成八个等间隔的角度，每个角度代表一个特定的三比特组合。这意味着每一个调制符号可以携带3比特的信息量（log₂8 = 3）。这些相位通常选择为45度、90度、135度、180度、225度、270度、315度和0度（或360度，与0度等效）。

与BPSK和QPSK（四相移键控）相比，8PSK的主要优势在于提高了频谱效率。在相同的符号速率下，8PSK可以传输三倍于BPSK和1.5倍于QPSK的信息速率。这使得在有限的带宽内可以传输更多的数据，对于需要高速数据传输的应用场景，如数字电视广播、卫星通信以及一些无线局域网标准，8PSK具有显著的优势。

通常，为了避免相邻符号之间相位变化过大导致的频谱扩展，会采用格雷码进行比特到相位的映射。格雷码的特性是相邻码字之间只有一个比特不同，这有助于降低由于信道噪声导致的判决错误，因为一个错误判决只会导致一个比特的错误，而不是多个比特的错误。例如，将三比特序列000映射到0度，001映射到45度，011映射到90度，010映射到135度，110映射到180度，111映射到225度，101映射到270度，100映射到315度。

二、调制过程：比特到相位的转换

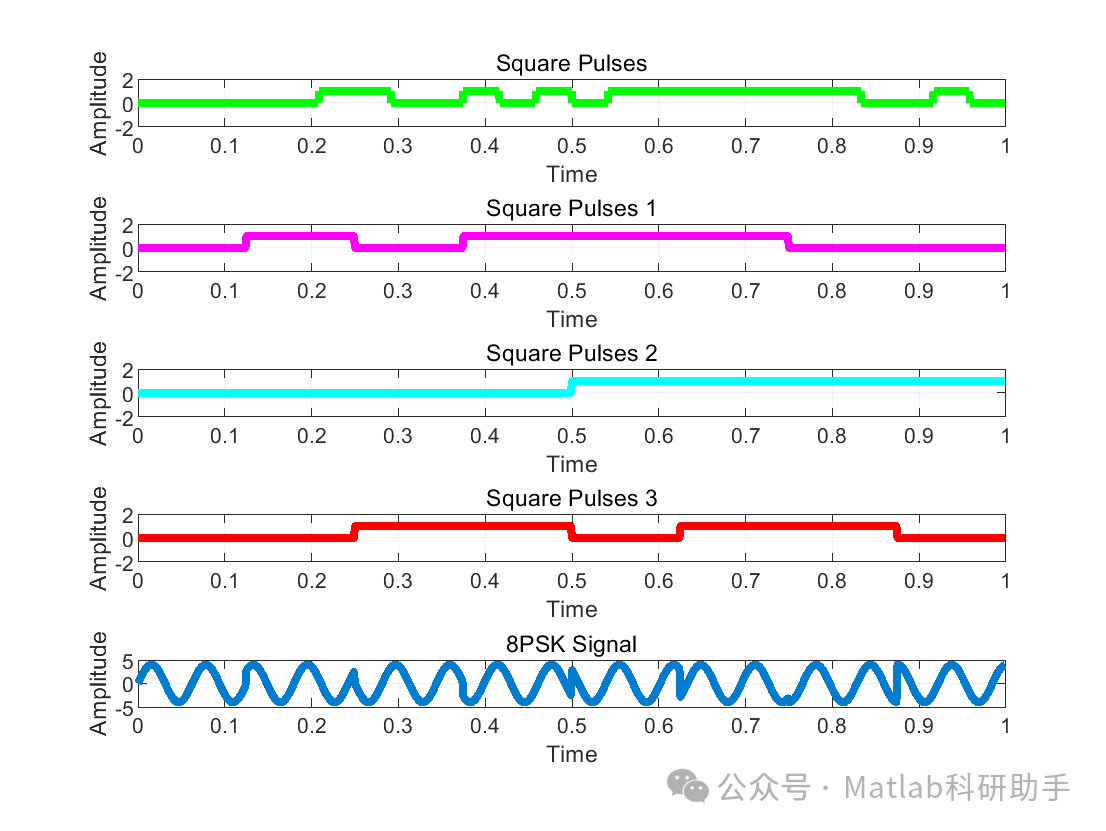

8PSK调制器的工作流程是将输入的串行比特流进行分组，每组包含3个比特。然后，根据预设的映射规则（通常是格雷码映射），将每个三比特组映射到相应的相位角度。最后，利用这个相位角度去调制载波信号。

具体的调制过程可以分解为以下几个步骤：

串并转换与分组：
输入的串行比特流首先被转换为并行数据，然后每3个比特分为一组，形成一个调制符号。
比特到相位的映射：
利用预设的映射表，将每个三比特符号映射到对应的八个相位角之一。
载波调制：
将映射得到的相位角加载到载波信号上，生成8PSK调制信号。这通常通过同相（I）和正交（Q）分量来实现。

三、解调过程：从相位恢复比特

8PSK解调器的任务是从接收到的调制信号中恢复出原始的数字比特流。由于信号在传输过程中会受到噪声、干扰和衰落的影响，解调过程需要尽可能准确地判断每个调制符号所对应的相位。

8PSK解调通常采用相干解调技术，需要本地产生的载波信号与接收信号同步。同步包括频率同步和相位同步。由于8PSK信号没有载波分量，载波同步相对复杂，通常需要采用锁相环（PLL）等技术来提取载波信息。

相干解调的过程可以概括为以下几个步骤：

载波同步：
通过PLL或其他同步技术，从接收信号中提取出与发送端载波同频同相的本地载波信号。
相干检测：
将接收到的调制信号与本地产生的同相和正交载波进行相乘。
- 将接收信号与同相载波相乘，经过低通滤波器后得到I分量。

将接收信号与正交载波相乘，经过低通滤波器后得到Q分量。

判决：
根据检测到的I和Q分量，判断接收到的符号属于八个相位中的哪一个。这通常通过在I/Q平面上设置判决区域来实现。每个区域对应一个特定的相位。接收到的信号点落入哪个区域，就被判决为该区域对应的相位。
相位到比特的映射：
根据预设的映射表（与调制端一致），将判决得到的相位转换回原始的三比特符号。
并串转换：
将恢复的并行三比特符号转换为串行比特流。

解调器的性能在很大程度上取决于载波同步的精度。任何频率或相位的偏差都会导致判决错误，从而降低解调性能。此外，噪声水平也会直接影响判决的准确性。信噪比（SNR）越高，误码率（BER）越低。

四、性能特点：效率与抗噪的权衡

8PSK作为一种多进制调制技术，其性能特点是频谱效率高，但抗噪性能相对较差。

频谱效率：
如前所述，8PSK的频谱效率是BPSK的三倍，QPSK的1.5倍。这意味着在相同的带宽下，可以传输更多的数据。这对于带宽资源有限的通信系统非常重要。
抗噪性能：
与BPSK和QPSK相比，8PSK的相邻相位之间的距离更小。在I/Q平面上，判决区域之间的间隔也更小。这意味着在相同的噪声水平下，信号点更容易被噪声推离其正确的判决区域，从而导致更高的误码率。因此，为了达到相同的误码率性能，8PSK需要比BPSK或QPSK更高的信噪比。这体现了频谱效率与抗噪性能之间的权衡：要提高频谱效率，通常需要牺牲一定的抗噪性能。

量化8PSK性能的一个重要指标是误码率（BER）与信噪比（SNR）的关系曲线。通常，在相同的误码率下，8PSK所需的SNR比BPSK和QPSK要高。理论上，理想信道下，8PSK的误码率可以推导出与SNR的关系式，但实际系统中由于各种非理想因素的影响，性能会略有下降。

五、应用领域：高带宽需求的驱动

由于其高频谱效率的特点，8PSK广泛应用于对带宽有较高要求的领域：

数字电视广播：
例如，欧洲的数字视频广播标准（DVB-S）和美国的高清电视标准（ATSC）都采用了8PSK作为调制方式，以在有限的卫星或地面广播带宽内传输高质量的视频和音频信号。
卫星通信：
在卫星通信中，由于卫星链路的带宽限制，8PSK可以有效地提高信道容量。许多卫星通信标准和系统都采用了8PSK。
无线局域网（WLAN）：
某些高性能的WLAN标准，例如IEEE 802.11ac，也采用了更高阶的调制方式，包括8PSK，以支持更高的数据传输速率。
蜂窝移动通信：
在现代蜂窝移动通信系统中，为了提高频谱利用率，也采用了包括8PSK在内的多种高阶调制方式。

六、挑战与未来发展

尽管8PSK具有显著的优势，但在实际应用中也面临一些挑战：

对信道条件的敏感性：
8PSK对信道噪声和非线性失真比较敏感。在信道质量较差的环境下，其性能会显著下降。
载波同步的复杂性：
相干解调需要精确的载波同步，这在实际系统中是一个技术挑战，尤其是对于移动通信等信道环境动态变化的场景。
硬件实现的复杂性：
与BPSK和QPSK相比，8PSK的调制和解调器实现相对复杂，需要更高的精度和更复杂的电路设计。

未来的发展方向可能包括：

结合信道编码：
为了提高8PSK在恶劣信道下的性能，通常会结合强大的前向纠错（FEC）编码技术，例如LDPC码或Turbo码，来弥补其抗噪性能的不足。
自适应调制：
根据信道条件动态地调整调制阶数，当信道条件好时使用8PSK或更高阶的调制，当信道条件差时降级到QPSK或BPSK，以在保证误码率的前提下最大化吞吐量。
改进同步技术：
发展更鲁棒、更精确的载波和符号同步技术，以适应更复杂的信道环境。
低成本高性能硬件实现：
随着集成电路技术的不断发展，未来有望实现更低成本、更高性能的8PSK调制解调器。

结论

相移键控8PSK调制是一种重要的数字调制技术，凭借其高频谱效率在数字通信领域扮演着关键角色。通过将信息映射到八个不同的相位，8PSK能够显著提高数据传输速率，满足了现代通信系统对带宽日益增长的需求。然而，其相对较低的抗噪性能和对信道条件的敏感性也带来了挑战。通过结合先进的信道编码、自适应调制以及改进的同步技术，8PSK的性能和应用范围将得到进一步提升。未来，随着技术的不断进步，8PSK以及更高阶的PSK调制技术将在构建高效可靠的通信网络中发挥越来越重要的作用。
