用MP2236自制DCDC降压模块

已于 2024-07-07 22:06:39 修改
阅读量1.4k 收藏 11
点赞数 12
文章标签： 嵌入式硬件
于 2024-07-07 21:50:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/raybbs/article/details/140252668
版权

看了工科男孙老师的视频：http://【一起设计一款好用的12V转5V模块吧 第一期：开关电源原理】 https://www.bilibili.com/video/BV1Jv411P7Qc/?share_source=copy_web&vd_source=5b30083e684508aab78914e5eac65e17

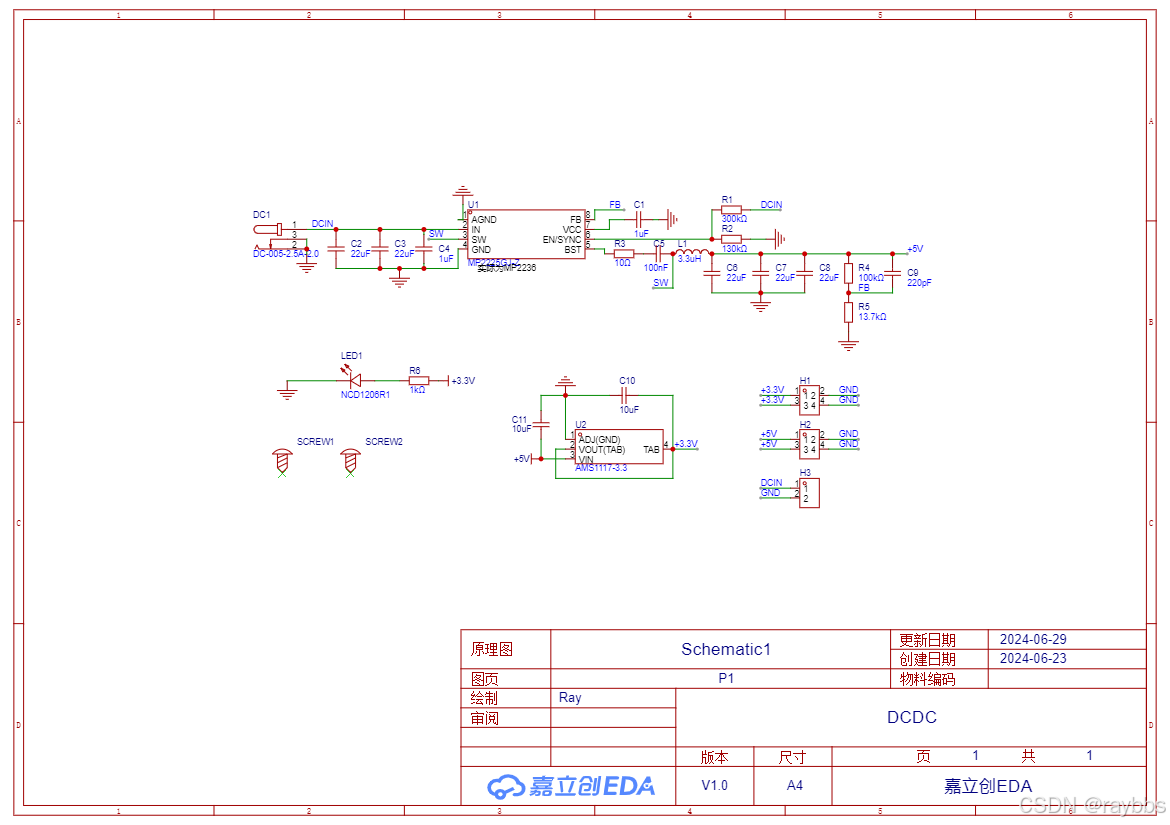

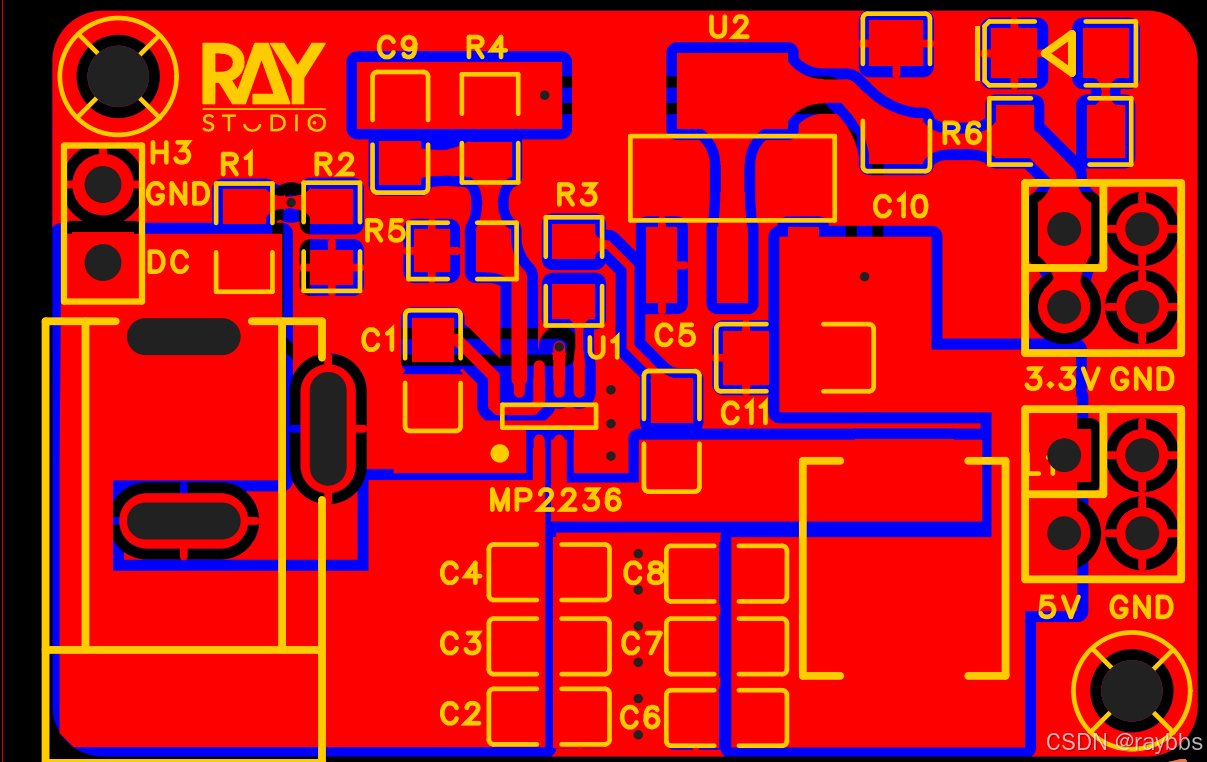

于是尝试做了一块开关电源模块，选用的芯片是MP2236。配合AMS1117，可同时输出5V和3.3V。因为官方数据手册已经包含了电路原理图和PCB布局，所以参考着制作起来并不算难。最后测试了下纹波，5V和3.3V下的Vamp分别在24mV和39mV左右。主要是用来输入的12V电源插头比较次，纹波较大，Vamp有92mV。所以总体来说，效果应该还算不错。

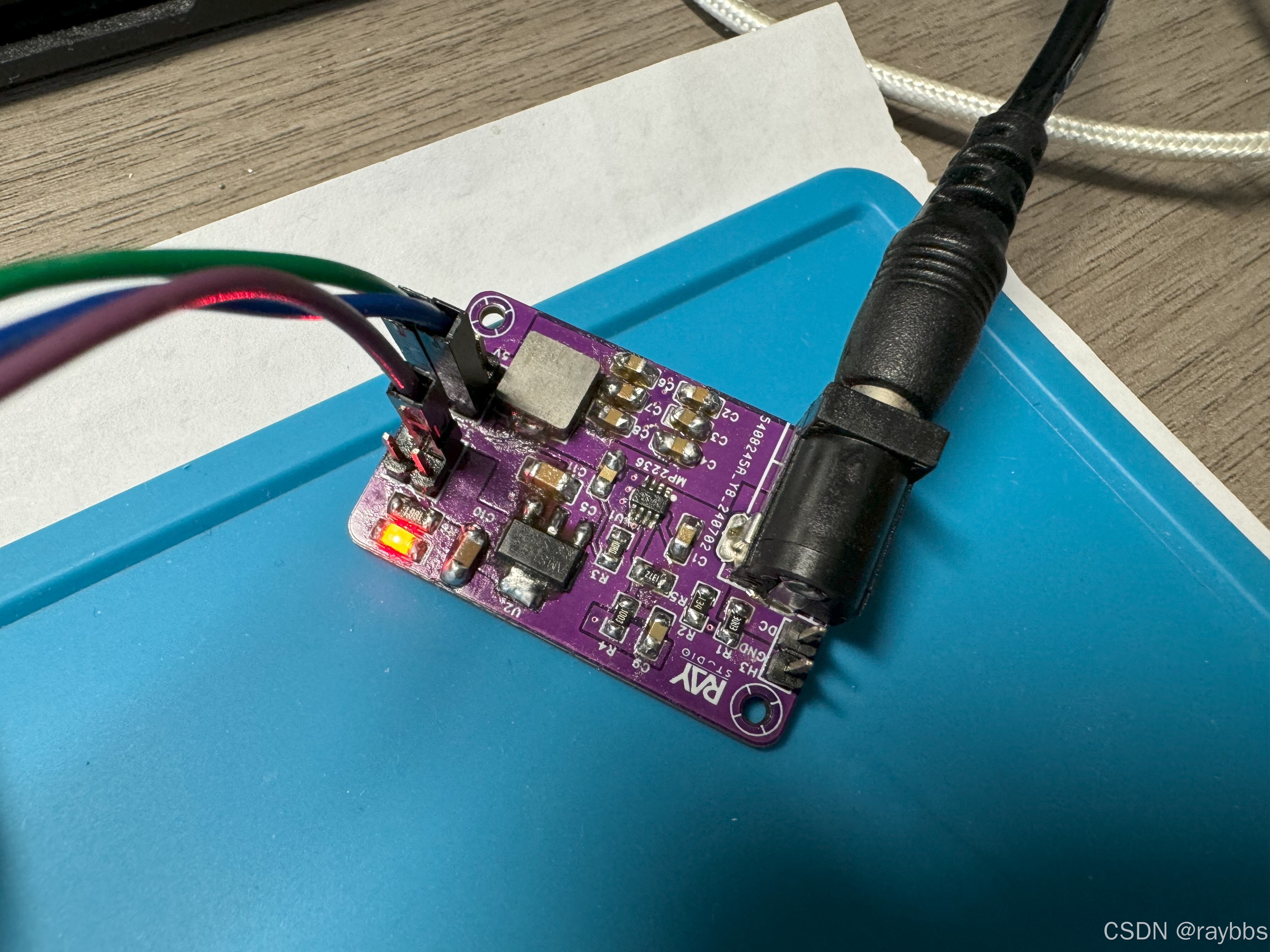

焊工粗糙，有点辣眼睛

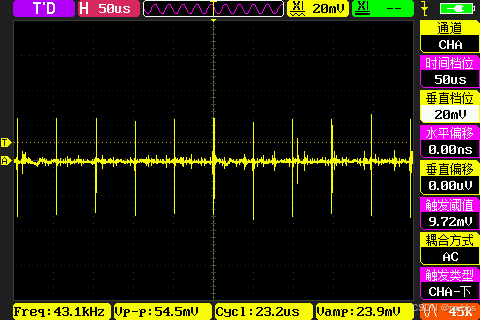

5V纹波情况

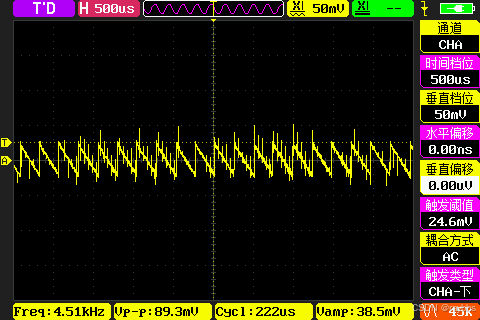

3.3V纹波情况

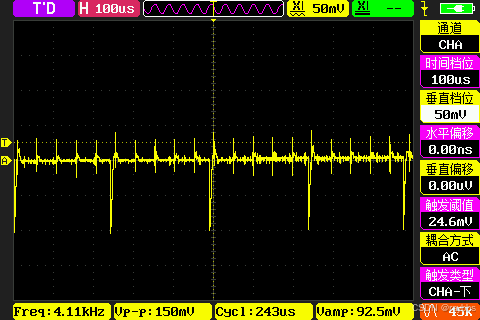

12V直出纹波情况
