Modelsim Error(vsim-3033)：Instantiation of ‘fifo_generator_v13_2_3‘ failed. The design unit was not

于 2024-05-23 19:17:32 发布
阅读量1.8k 收藏 12
点赞数 17
分类专栏： FPGA MODELSIM 文章标签： fpga
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/read_book_con/article/details/139155600
版权

文章目录

问题描述

vivado与modelsim联合仿真时无法顺利完成，出现报错 Error(vsim-3033)：…/bd/system/ip/system_fifo_generator_0_0/sim/system_fifo_generator_0_0.v(291): Instantiation of ‘fifo_generator_v13_2_3’ failed.The design unit was not found.

解决方案

重新编译仿真库，具体步骤如下
1.在vivado首页，Tools–>Compile Simulation Libraries…，按下图操作后，点击Compile，等待大概半小时左右

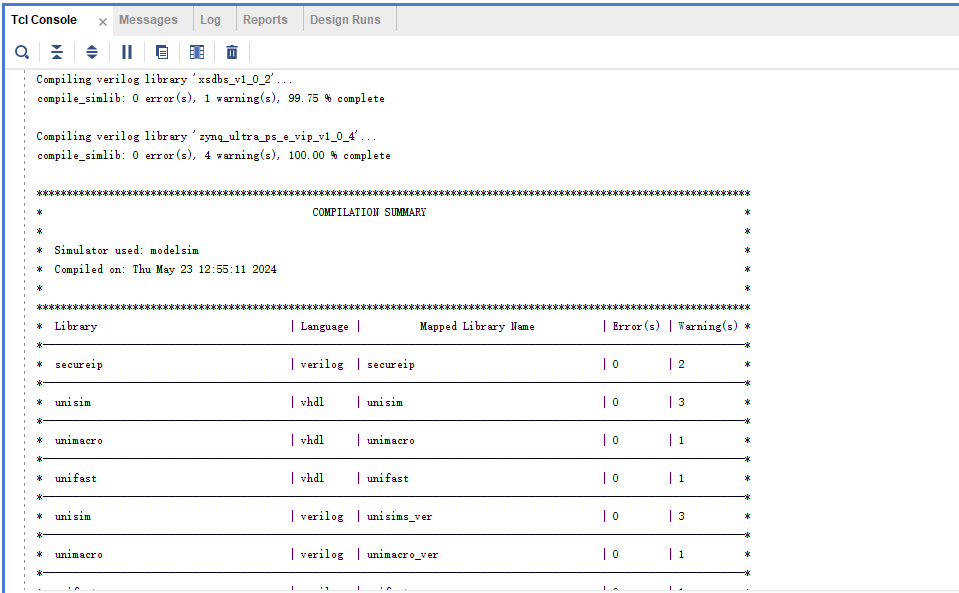

2.编译完成后，在Tcl 控制台这里会输出一个报告
我这里输出结果有一个报错，这时就需要翻一下看看哪里出现了Error，最后发现ldcp_v2_0_2出现了error，不过我查一下，这个不影响，因为一般不会用到，具体这篇文章 有说。

最低0.47元/天 解锁文章
