集成电路设计——闩锁效应

【总是单纯将闩锁效应看成是形成pnp二极管正偏带来大的漏电流烧坏衬底，还是想着写详细点，也希望自己记得详细点的】
定义当然还是这样：
闩锁效应是指 CMOS 器件所固有的寄生双极晶体管被触发导通， 在电源和地之间存在一个低阻通路，大电流，导致电路无法正常工作，甚至烧毁电路。

从源-阱-衬底，总是能够形成pnp（npn）的二极管的结构，并且由于（以n阱中的p掺杂-n阱-p衬底形成的pnp为例）本身的从n阱到p衬底已经形成反偏结构，因此只要n阱中的p掺杂的电压高于n阱的阱电位，就会形成cmos电路的闩锁效应。

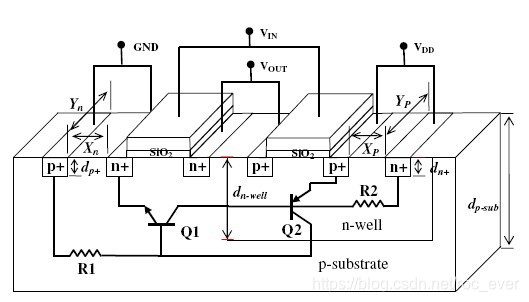

上面这幅图也解释了为什么n阱电位明明是电源电压，但是这个pn结还是会正偏。
因为，在衬底中流过的电流足够大的时候，n阱中的寄生电阻R2上的压降会达到0.7v，也就是一个二极管的导通压降，n阱的电位分布不是均匀的，这一点也是版图设计时需要考虑的。
同理也就是npn管的导通。
当然这两个寄生二极管并不是相互独立的，很明显的可以看到
例如 Q1 开启，它会提供足够大的电流给 R2 ，使得 R2 上的压降也达到 0.7V ，这样 Q2也会开启，同时，又反馈电流提供给 Q1 ，形成恶性循环，最后导致大部分的电流从 VDD 直接通过寄生晶体管到 GND ，而不是通过 MOSFET 的沟道，这样栅压就不能控制电流 。
上图中的寄生晶体管连接关系可以用下图来表示，其结构实际上是一个双端 PNPN 结结构，如果再加上控制栅极 ，就组成门极触发的闸流管，该现象就称为闩锁效应（闩锁本是闸流管的专有名词）。 即双端 PNPN 结在正向偏置条件下，器件开始处于正向阻断状态，当电压达到转折电压 时，器件会经过负阻区由阻断状态进入导通状态．这 种状态的转换，可以由电压触发 ( =0) ，也可以由门极电流触发 ( ≠ O) 。门极触发大大降低了正向转折电压。

两个寄生晶体管工作时，形成正反馈电路，加深可控硅导通，造成的结果是一股大的电流将由电源流向接地端，导致一般正常电路工作中断，甚至会由于高电流散热的问题而烧毁芯片。
