本文探讨了信号完整性的关键因素——带宽与上升边的关系。通过1G理想方波的谐波分析，解释了带宽如何影响上升边的陡峭程度。公式BM=0.35/RT估算带宽与上升边的关系，其中BM表示带宽，RT表示10%到90%的上升时间。有效带宽定义为信号谐波幅度仍高于理想方波70%的最高频率分量。了解这些概念对于优化信号传输和减少上升边退化至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

带宽用于表示频谱中最高的有效正弦波频率分量。

时域中，任何波形都可以由正弦波合成。

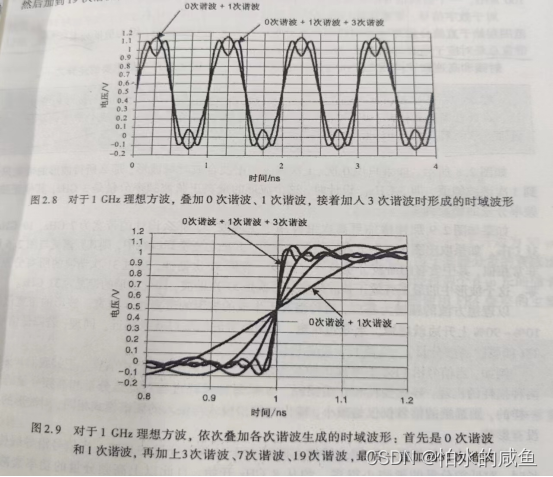

对于1G理想方波的频谱，叠加0次谐波，幅度0.5V，这个分量表示时域中的直流分量，第二个分量为1GHz且幅度0.63V的1次谐波，与前一项叠加，得到幅度偏移0.5V的正弦波，接着叠加3次、7次、19次、31次谐波。此时这个波形最高有效正弦波频率分量就是31次谐波，因此带宽为31GHz。可以发现，带宽越宽，上升边越短。

{ 关于谐波概念：

1）在复杂的周期性振荡中,包含基波和谐波。和该振荡最长周期相等的正弦波分量称为基波（比如中国家庭用电，220v，50hz，50hz的正弦震荡即为基波，但因为家庭用电的复杂性

最低0.47元/天 解锁文章
