微电网逆变器VF控制_SIMULINK_模型搭建详解_附加“仿真教程”

上期介绍了DROOP控制，本期来详细介绍下VF控制SIMULINK实现方案，以及对标实际控制器的“仿真”教程

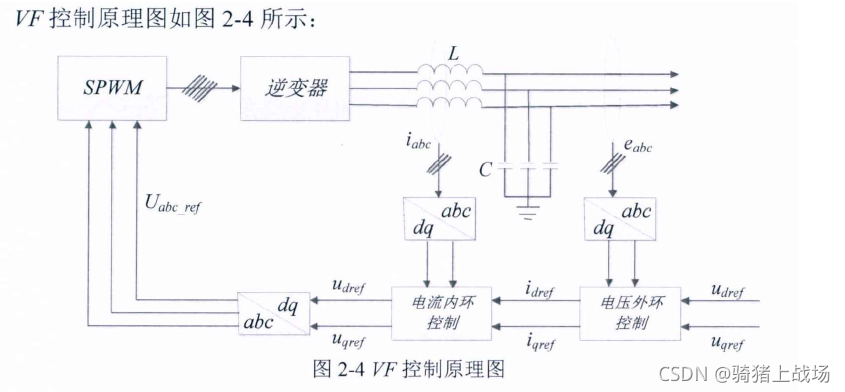

1.VF控制框图

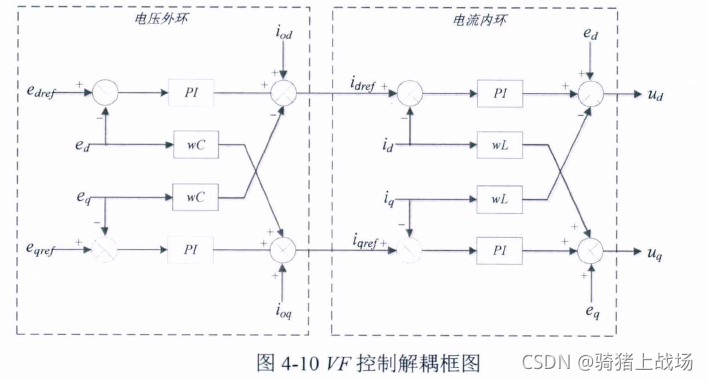

2.电压电流双闭环解耦控制

具体的内容可参见这位帅哥的硕士论文：
张中锋. 微网逆变器的下垂控制策略研究[D]. 南京航空航天大学, 2013.

VF控制要点：
1）电压电流双闭环获得三相参考电压信号；
2）SPWM发波，产生6路PWM信号；
3）仿真：控制步长1e-4、仿真步长1e-6.

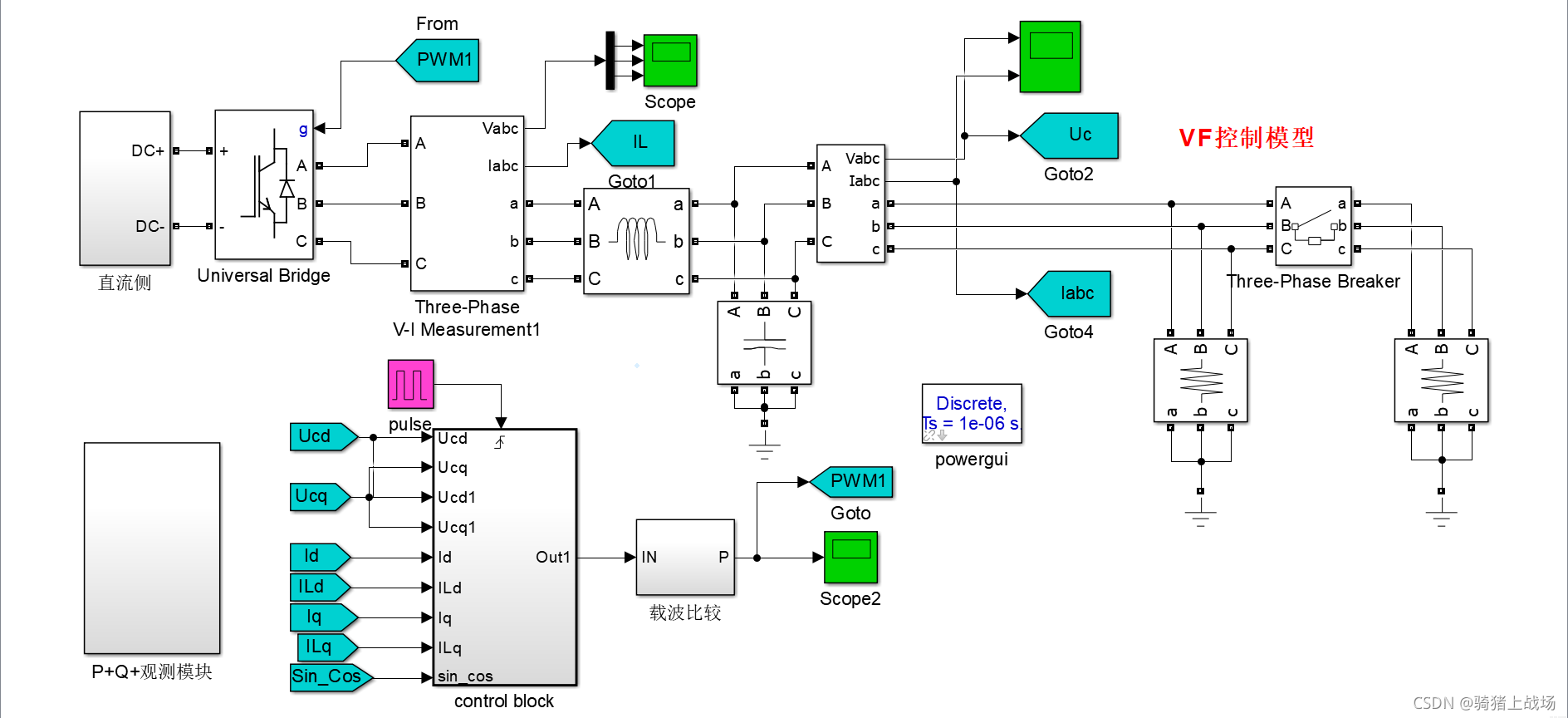

仿真模型搭建
功率电路部分

主要包括直流源、LC滤波器以及负载。
控制电路部分

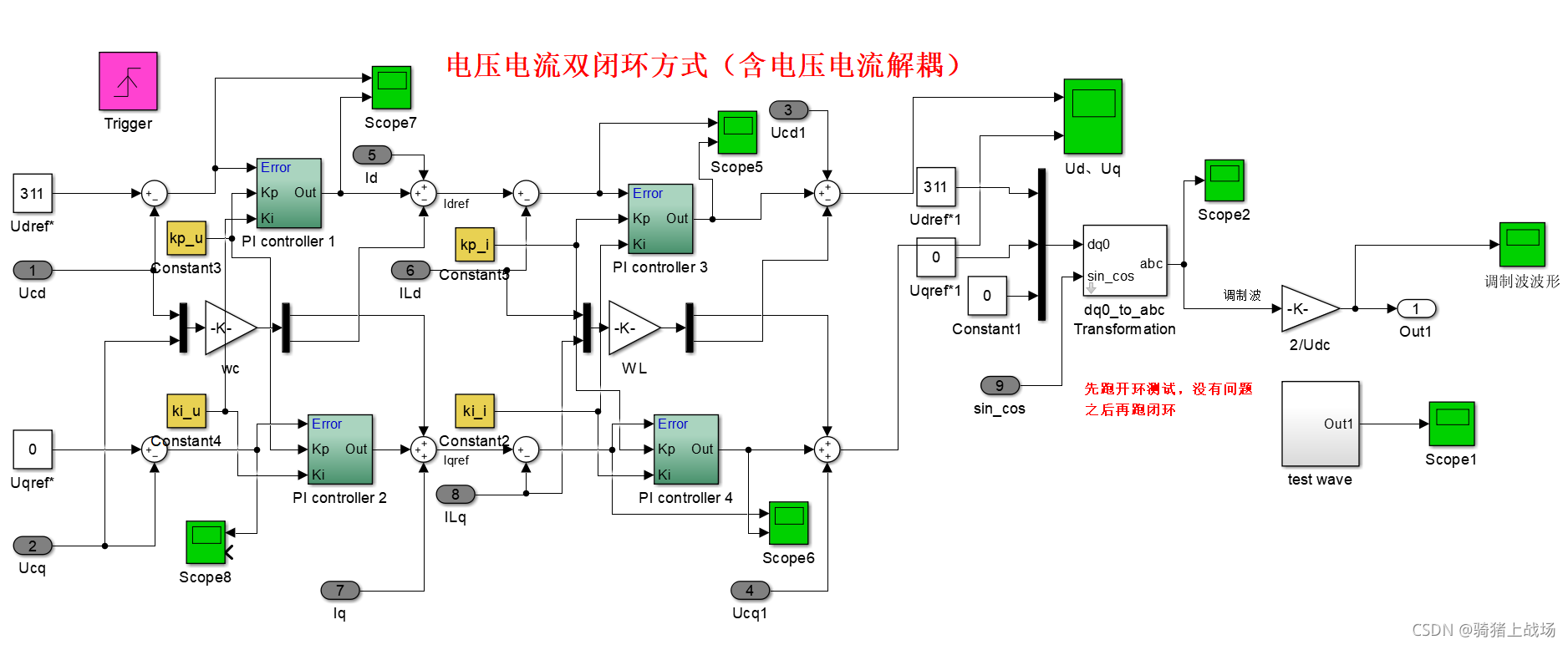

电压电流双闭环是VF控制的核心，关于双闭环的整定方法在DROOP控制中已进行说明。

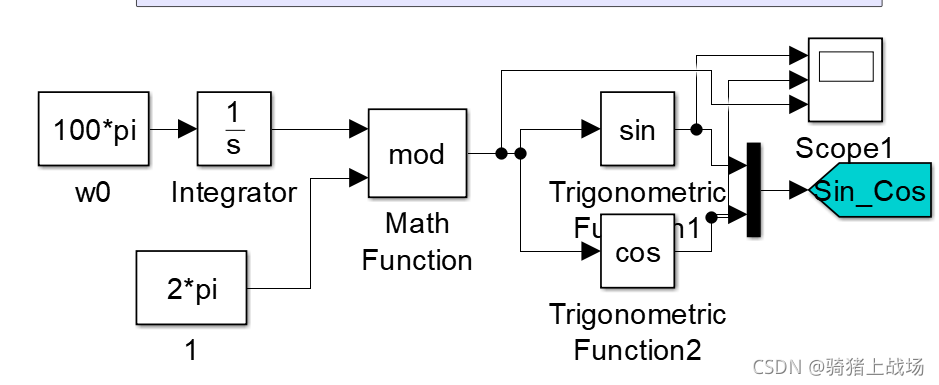

VF控制为恒压恒频控制，所以相角给定w=2pi50，直接积分便可得到锁相角度

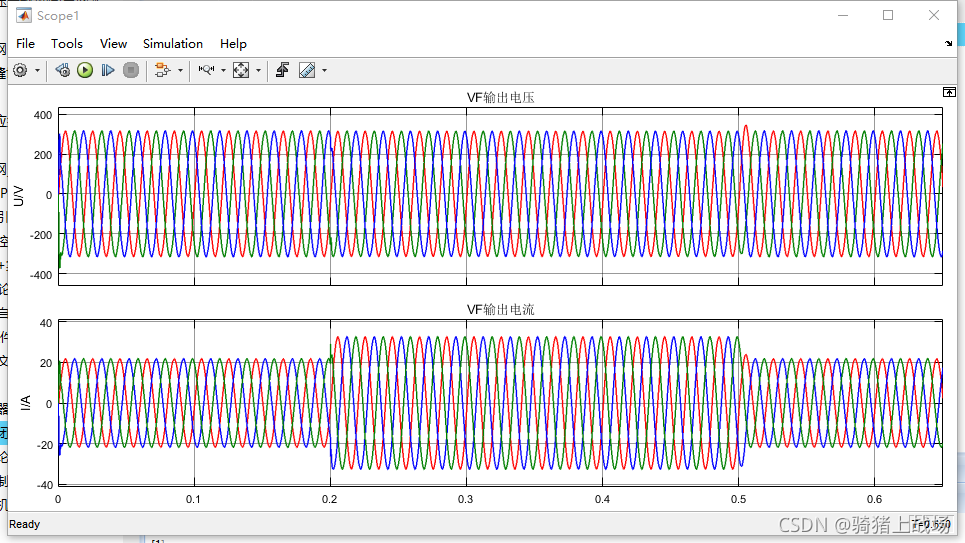

仿真结果

输出电压维持恒定，THD指标满足要求。
如何避免仿假？？
为什么有时候仿真跑的贼完美，一上试验平台波形直接烂的一批，简直不能看。
这或许就要对实际控制器有些了解了。
实际控制器是很难跑到1e-6的步长，这就是本质原因。
为了仿真，通过trigger模块分割，控制跑在1e-4，功率电路运行在1e-6，便能解决这个问题。仿真框图中用粉红色突出啦。
至此，VF控制模型搭建方法及仿真方法介绍到此结束。
