UE4 ChromaKeyAlpha理解

参考链接：https://www.unrealengine.com/zh-CN/tech-blog/setting-up-a-chroma-key-material-in-ue4?sessionInvalidated=true&lang=zh-CN

上述链接已经讲的非常清楚，下面是我在实操时的体会记录。

流程：

• 抠图Alpha获得
• 去除溢色
• 添加反光板

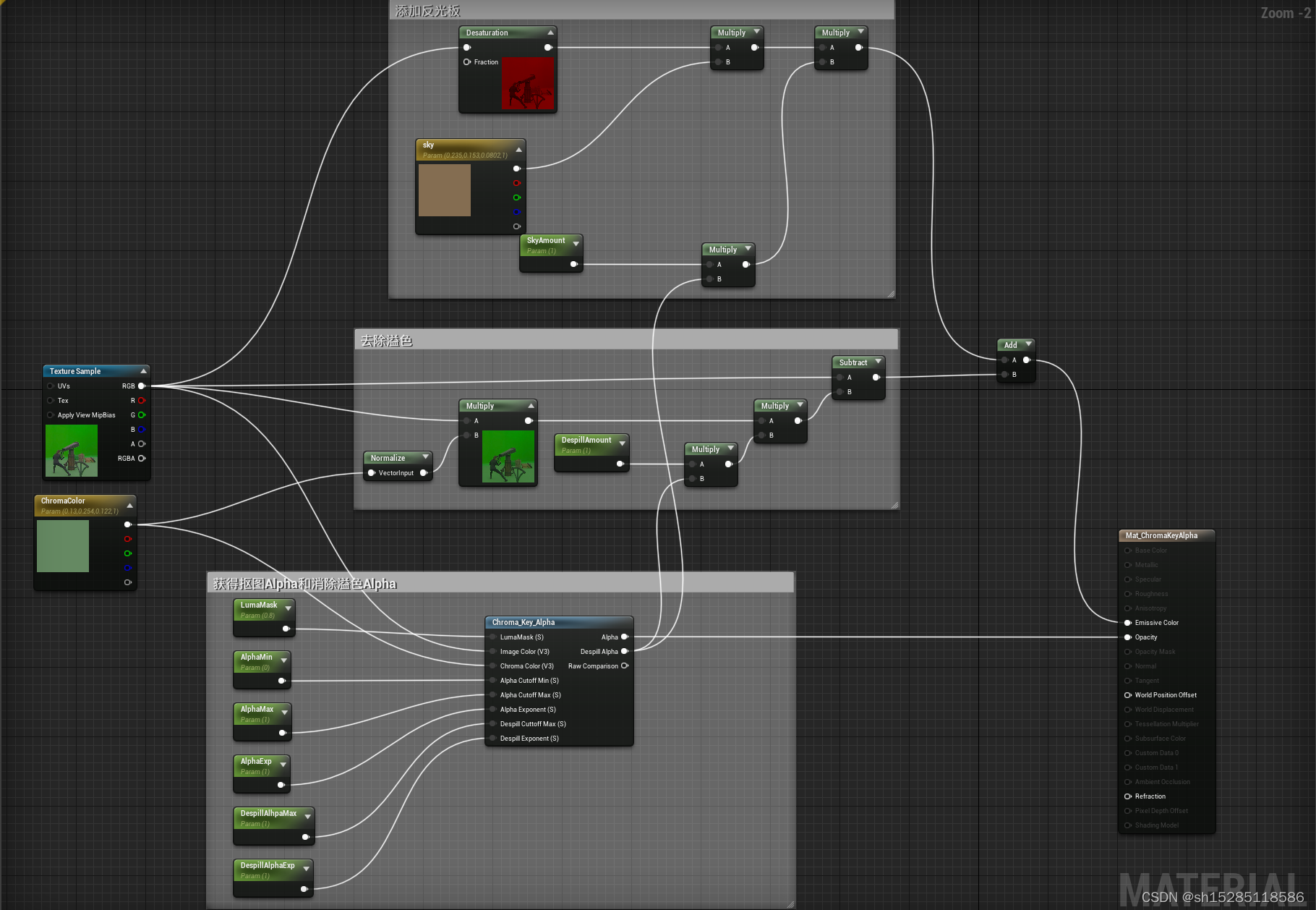

材质截图：

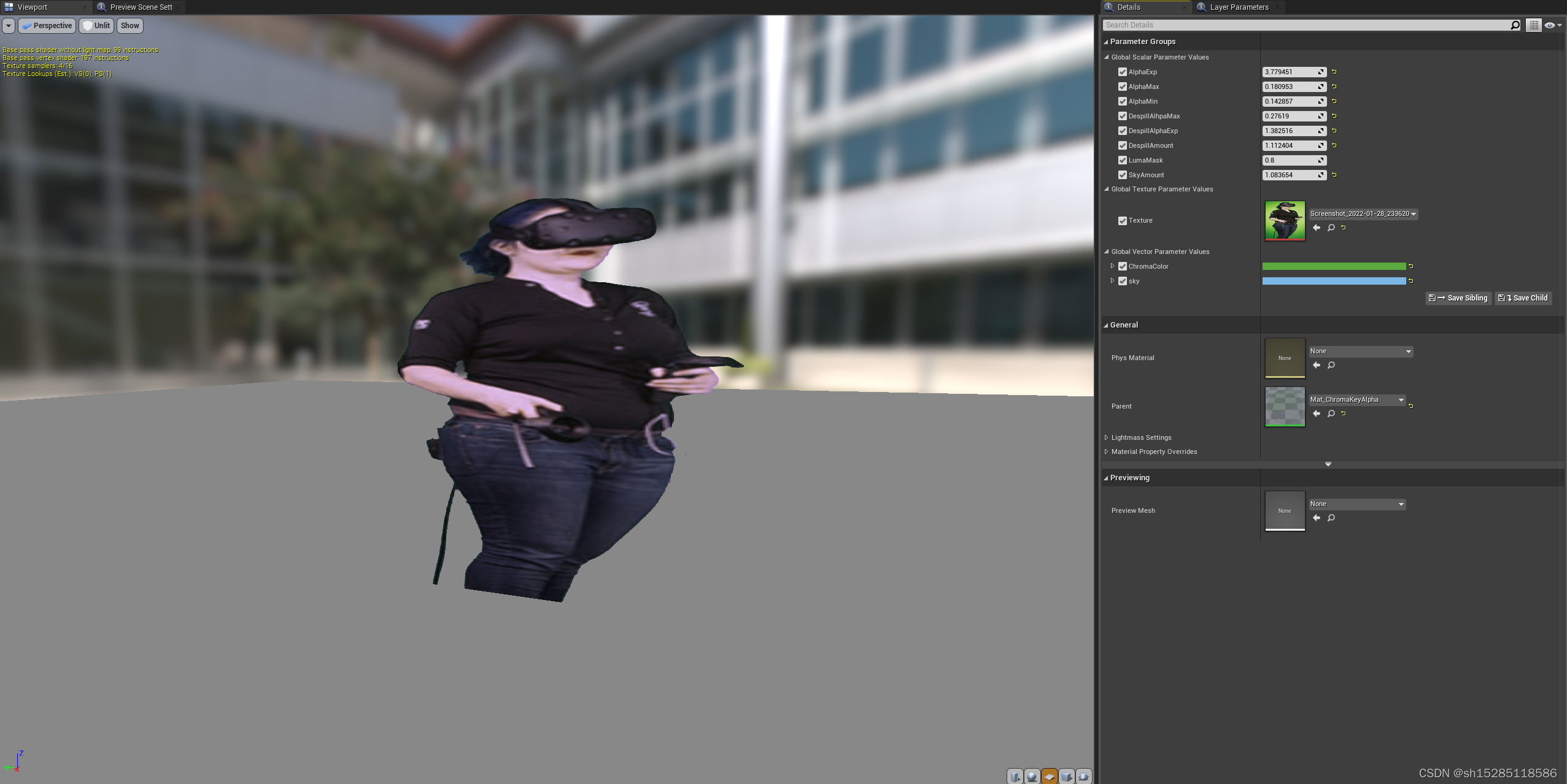

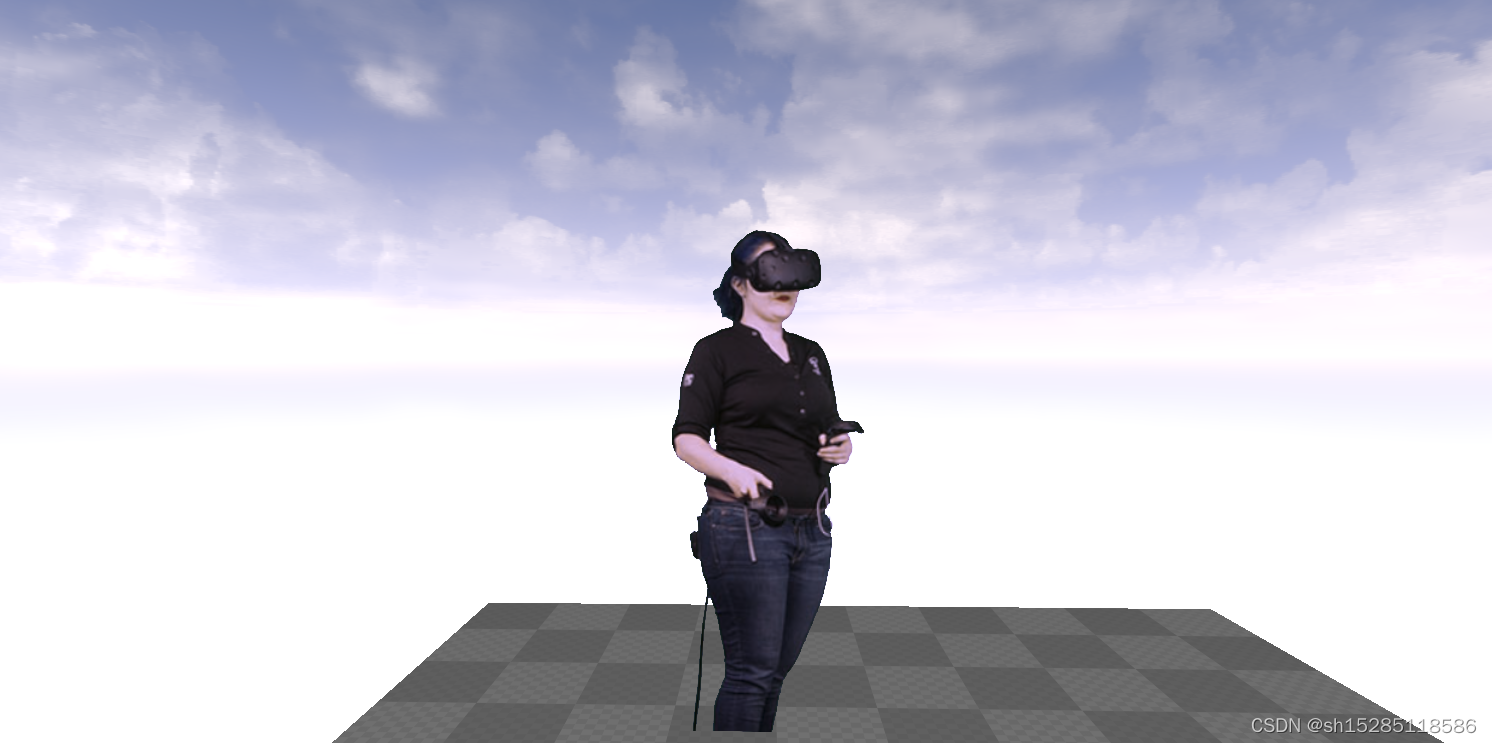

示例抠图：

 可能是原图截取的不够清晰，又或者我调的参数没有达到最后，始终无法把边缘调好。

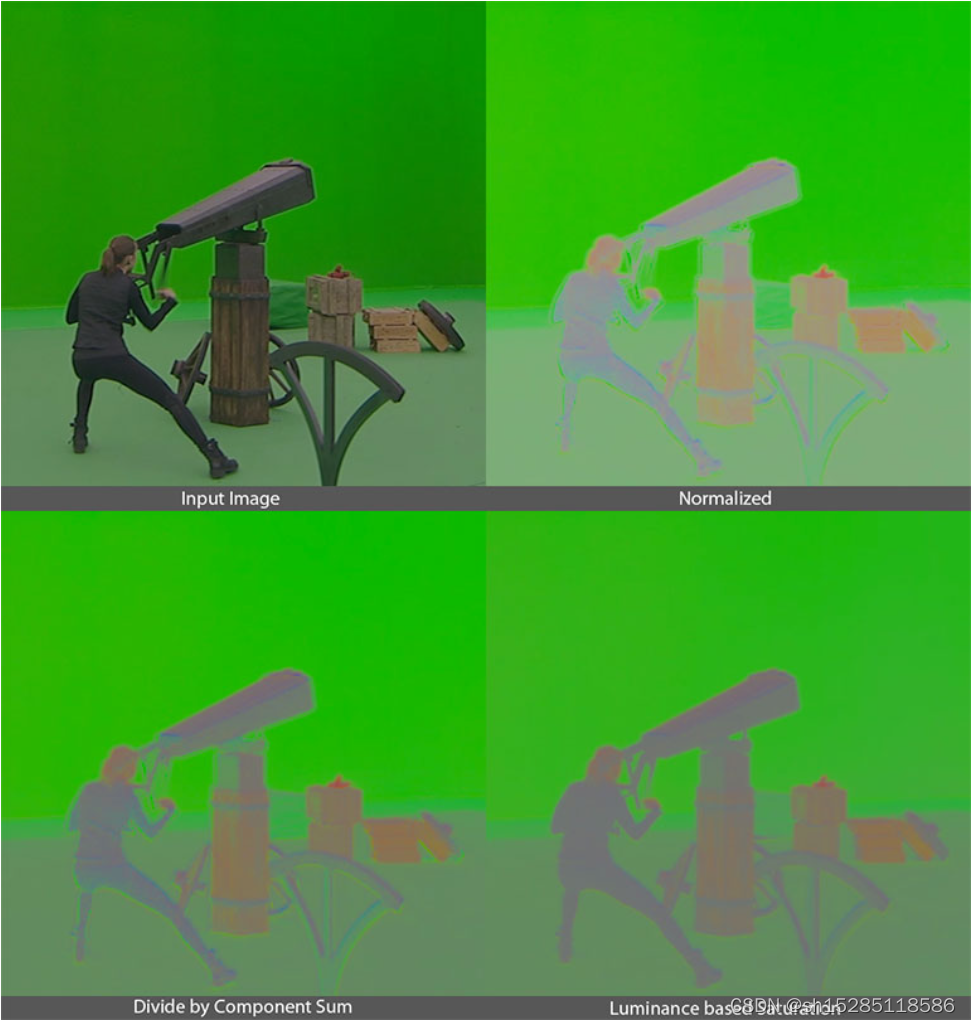

去除亮度：

 基于饱和度的亮度：需要先对图像去饱和度，并使用简单指数函数 e ^ -x 来生成亮度曲线。

float3 ExtractColor(float3 Color, float LumaMask)
{
    float Luma = dot(Color, 1);
    float ColorMask = exp(-Luma * 2 * PI / LumaMask);
    Color = lerp( Color, Luma, ColorMask);
    return Color / (dot(Color, 2));
}

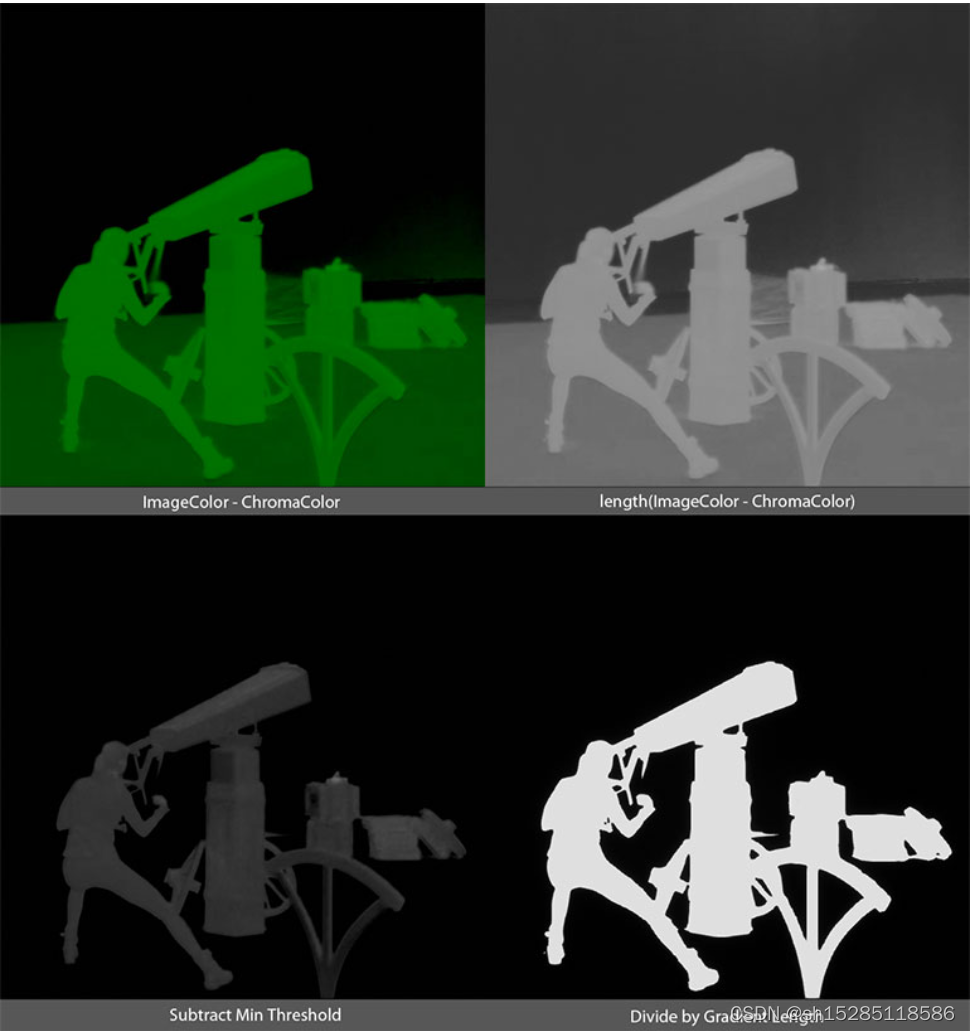

材质中这些参数影响到Alpha生成。

LumaMask：可以理解成亮度的范围，值越大，处理的颜色范围越大。抠图颜色一次只能使用一个颜色，如果想把和这个颜色接近的一起扣掉，就把这个值调大。

Alpha Min：定义比这个值小的都抠图，Alpha Max比这个值大的抠掉。实际使用时，这两个值很难调，要试很多次。

Alpha Exponent，内部亮度调整，Alpha本身透明度的多少。

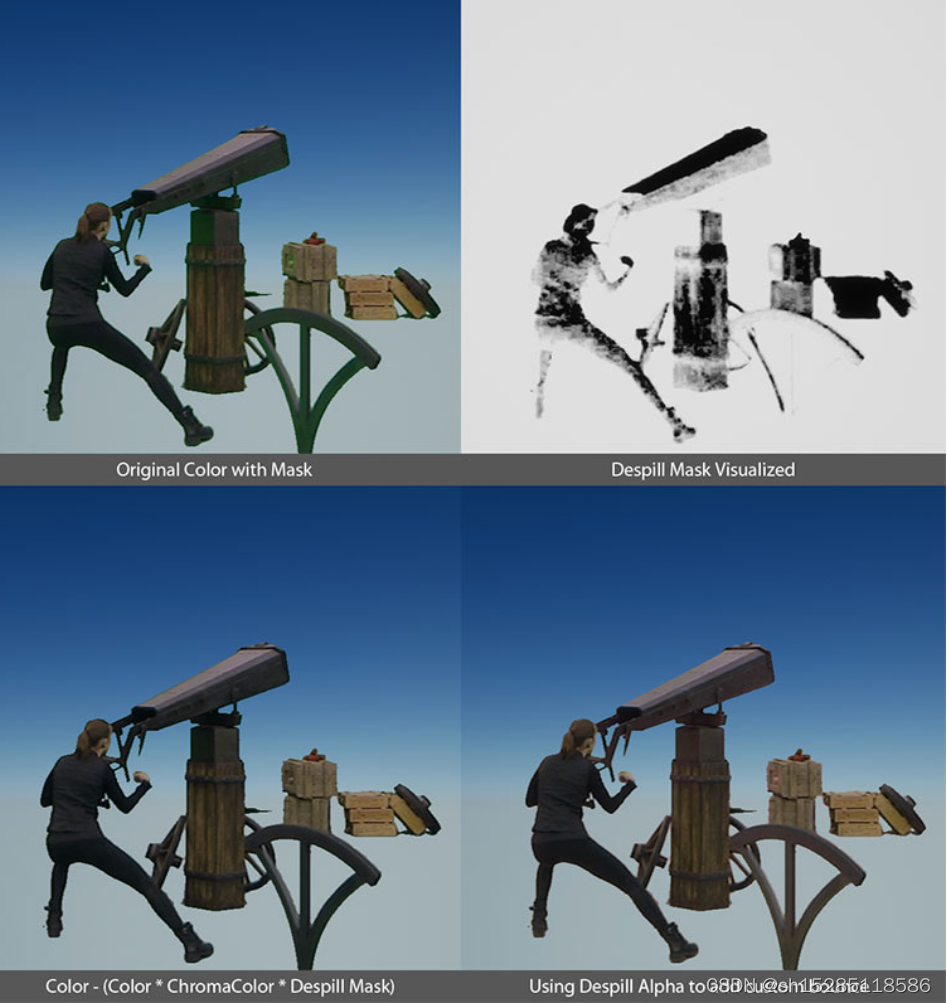

去除溢色

 会出现边缘，这个边缘通过后面增加反光板解决，但是边缘依然存在，没法消除。对于背景复杂一些，很容易看到边缘。

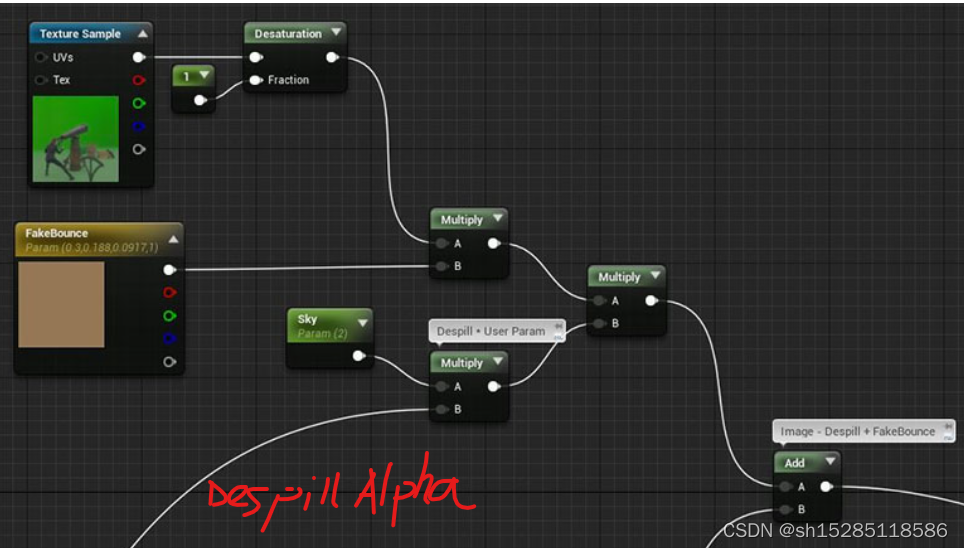

反光板：

边缘使用背景色
