目录

前言

7系列 Bank划分，参考链接https://www.bilibili.com/read/readlist/rl205277?spm_id_from=333.1369.opus.module_collection.click

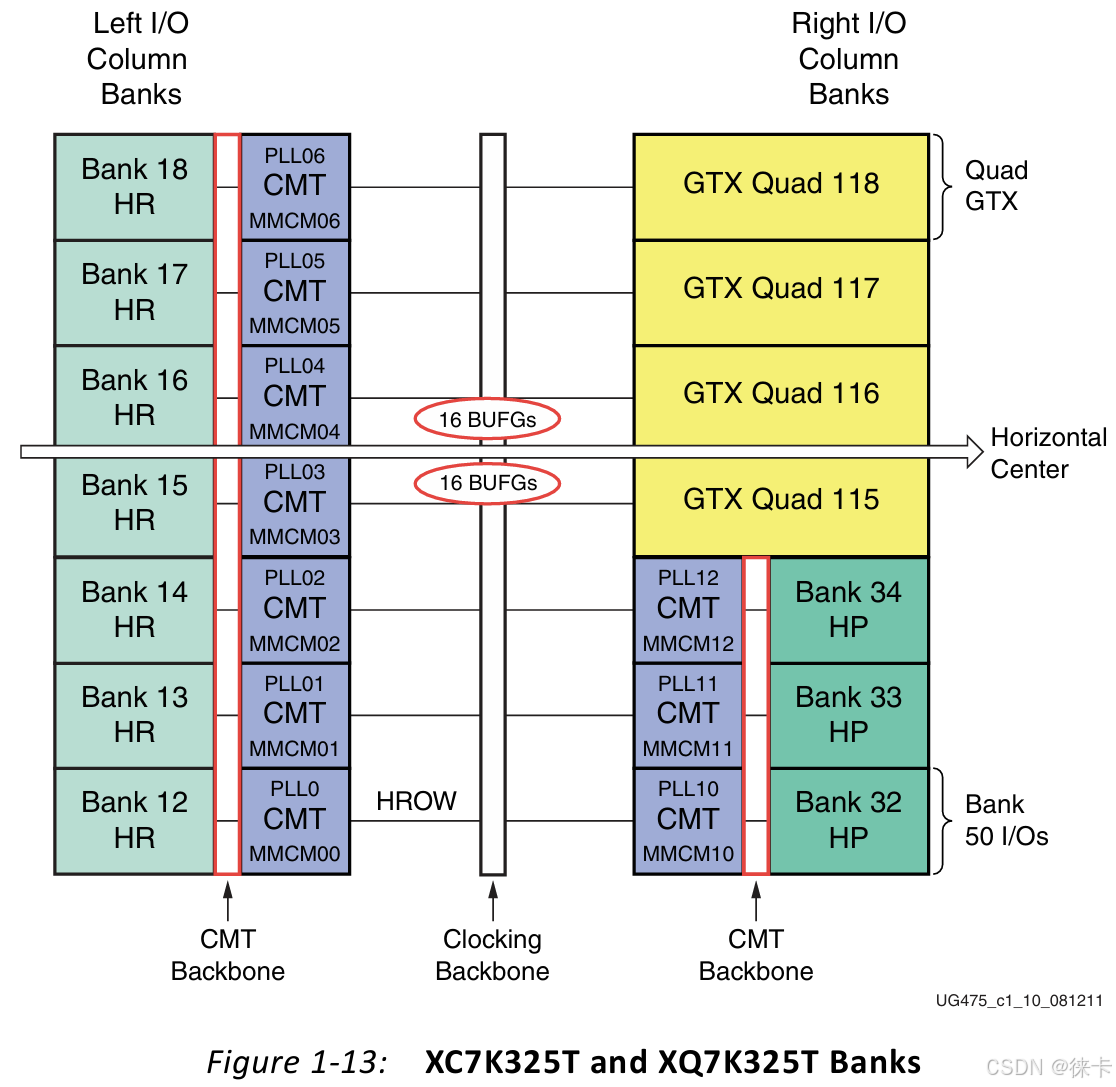

一、Xilinx 7系列 Bank划分

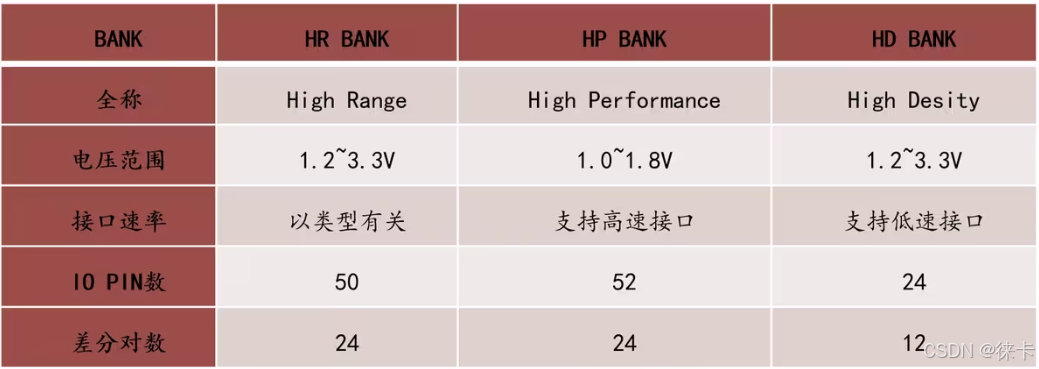

HP：High Performance,应用于高速场景，比如DDR或其他高速差分线

HR：High Range,应用于宽范围I/0，最高能够支持到3.3V的电压。

HD：High Density，应用于低速I/O的场景，最高速率限制在250M以内，最高电压也是支持到3.3V.
在这里插入图片描述
在这里插入图片描述

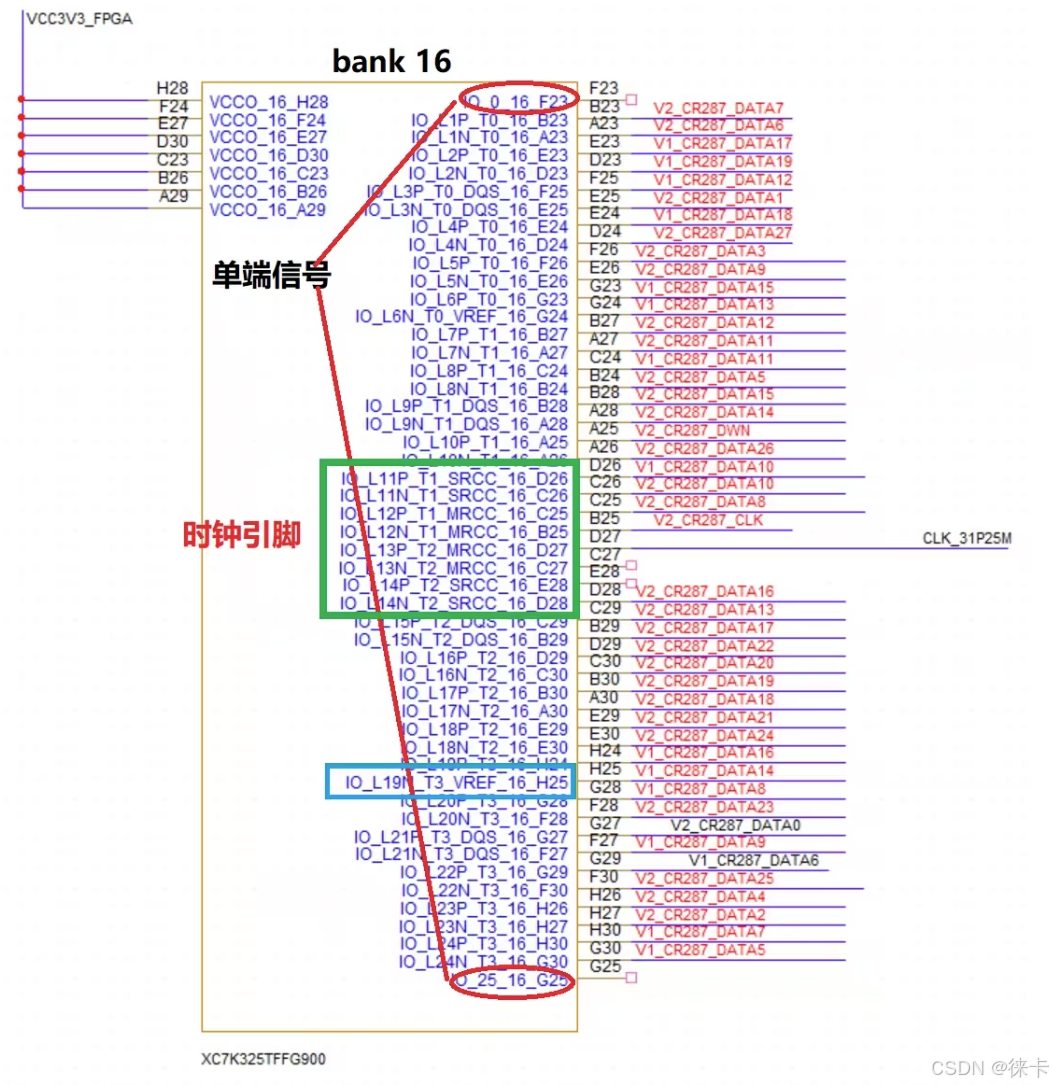

二、HR-Bank16 细节解释

FPGA的器件管脚按照Bank进行划分，每个Bank独立供电，以使FPGA I/O适应不同电压标准，增强I/O设计的灵活性。
每个用户Bank包括50个I/O管脚或者24对差分对管脚（48个差分信号），顶端和底端各一个单端管脚。

红色圈住的为两个单端信号，绿色圈住的管脚不用作时钟输入时，可以作为用户I/O来使用。
蓝色标记的VREF管脚，当该BANK I/O用作DDR内存接口时，需要提供伪差分所需的阈值电压，此时_VREF_管脚需要接DDR外设要求的参考电压。
在这里插入图片描述

三、K7系列 IO速率

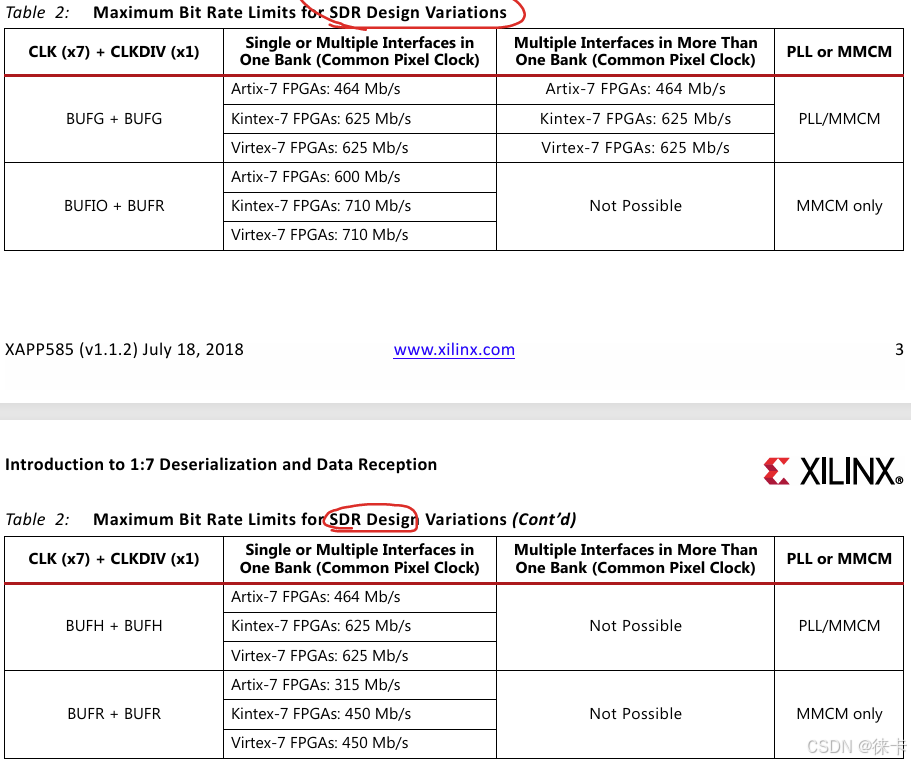

3.1单边沿

在这里插入图片描述

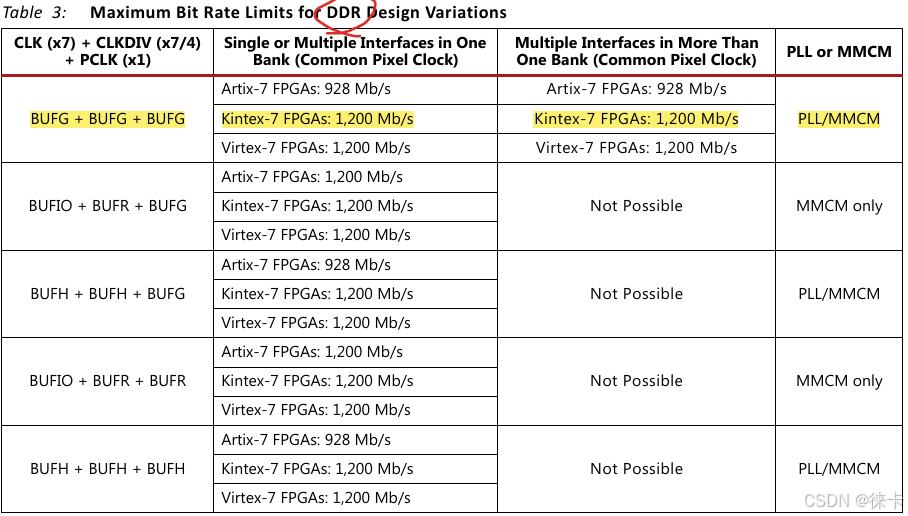

3.2双边沿

在这里插入图片描述

总结

仅供个人学习
