介绍

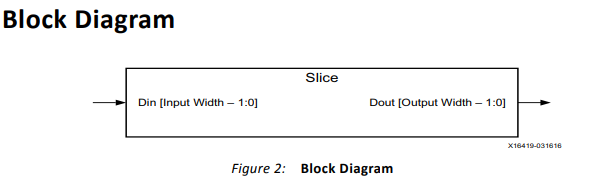

Slice IP用来在总线上进行截位操作，

可配置输入总线位宽，配置输出所需要的位宽，进行截位操作。

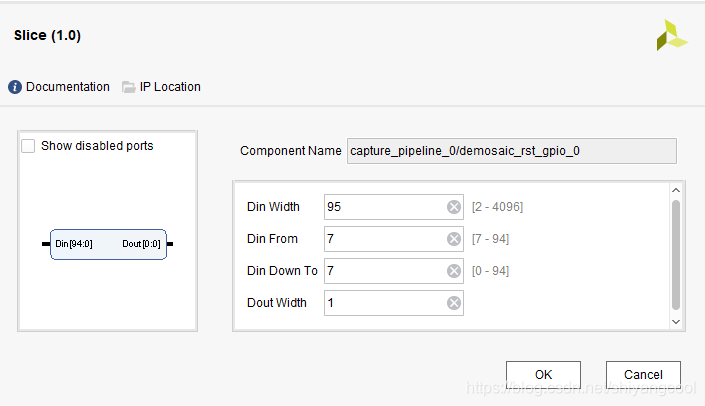

如上图，Din Width为输入总线位宽。Din From为需要截取的最高bit位，Din Down to为需要截取的最低bit位，例如，如果需要从32bits中截取低12bits，则Din Width设置为32，Din from设置为11，Din Down To设置为0；如果只截取1bit，则将Din from与Din Down To设置为同样的数，如果截取bit位为5，则Din from与Din Down To同时设置为5.
