先进电机技术 —— 电机损耗如何优化？

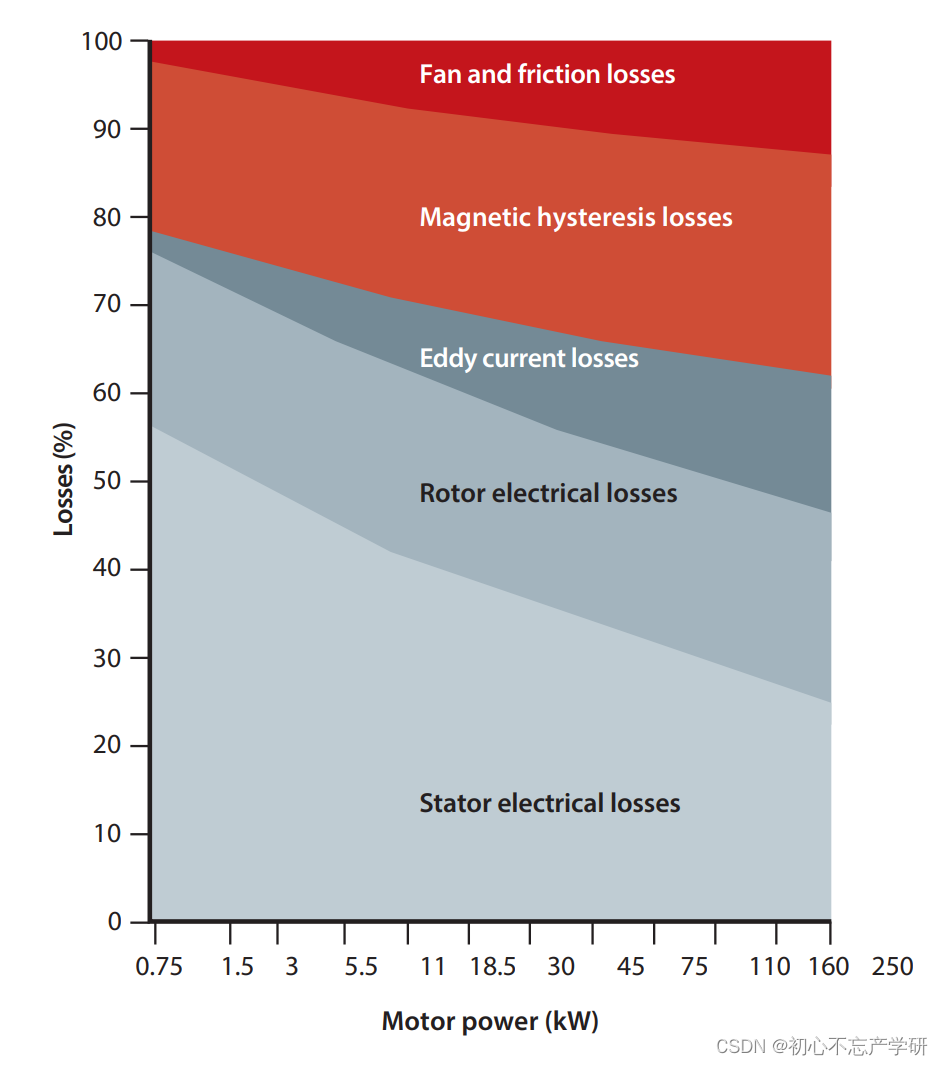

此图片来源于网络，注意其描述的是感应电机的损耗分布百分比

在现代工业生产与日常生活中，电机作为能源转换的核心装置，其效率和损耗直接影响着能源消耗与运行成本。随着全球对节能减排和可持续发展的重视，电机损耗优化已成为电机设计和制造的重要课题。本文将探讨电机损耗产生的原因及其在先进电机技术中的优化策略，包括但不限于以下几个关键方面：

一、电机损耗因素分类

电机损耗主要包括铜损（I²R损耗）、铁损（包括磁滞损耗和涡流损耗）、风摩损耗（机械损耗）、附加损耗（如谐波损耗、轴承损耗等）。其中：

铜损源于定子和转子绕组中电流通过时的电阻发热；

铁损由电机材料在交变磁场作用下反复磁化产生的能量损失；

风摩损耗源自电机内部转动部件摩擦以及冷却风扇工作带来的机械动力损失；

附加损耗则是在非理想运行条件下的额外损耗，如PWM调制引起的谐波损耗和轴承摩擦等。

二、损耗优化关键技术

改进电机结构设计

1. 增大定子槽截面积与提高槽满率：通过改进定子槽型设计，增加有效导体截面积，并合理安排绕组结构，提高槽满率，从而减少单位体积内的电阻损耗。

2. 缩短绕组端部长度：端部效应是电机损耗的一个重要来源，通过采用短距绕组、端部叠绕等技术，能够显著降低端部损耗。

3. 优化磁路设计：减少磁轭部分的厚度和体积，使用高磁导率的硅钢片，并采用斜槽、不均匀气隙等设计方式，降低铁损。

新材料与工艺的应用

1. 使用高效导电材料：选择电阻率更低的导线材料，例如使用银包铜或者纯铜导线来替代传统的铝线，以减少铜损。

2. 改良铁芯材料：采用优质硅钢片，如非晶合金或纳米晶软磁材料，因其优异的磁性能能够大幅度降低铁损。

3. 润滑与密封技术：对于轴承损耗，采用高性能润滑油并改进轴承密封设计，可以降低摩擦系数，减少轴承损耗。

智能控制与驱动技术

1. 矢量控制与无传感器控制：通过精准的电流和磁链控制算法，确保电机在各种工况下都能保持较高的工作效率和较低的电流畸变，从而间接减少谐波损耗。

2. 变频调速与节能模式：根据负载变化灵活调节电机转速和电流，避免电机在轻载状态下运行时的无效损耗。

3. 热管理与冷却系统优化：增强电机的散热设计，例如采用液体冷却、强制风冷等方式，维持电机在适宜的工作温度，延长电机寿命并防止过热导致的额外损耗。

高效电机标准与认证

遵循IEC 60034系列国际电机能效标准，开发符合IE3、IE4甚至IE5超高效等级的电机产品，通过严格的能效测试和认证，确保电机在全生命周期内具备优秀的节能表现。

综上所述，电机损耗的优化是一个多维度的技术挑战，涵盖了电机的设计、材料、工艺、控制策略等多个层面。借助先进电机技术的研发与创新，不仅能有效降低电机运行过程中的各类损耗，也有助于推动整个社会向更加低碳、高效的未来迈进。随着电机技术的持续进步，未来的电机产品有望实现更高水平的能效比，进一步促进能源利用效率的提升。

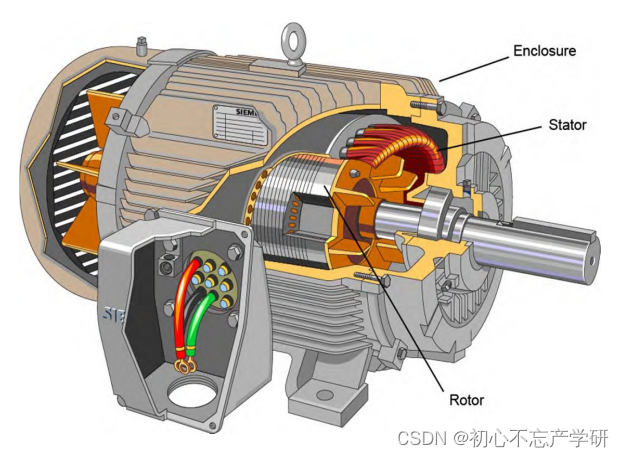

此图片来源于网络

三、相关的控制算法

在电机控制算法中，通过优化电流控制、磁场定向控制、以及高效调速策略等手段，可以从源头上减少电机的运行损耗，从而提升电机的效率和性能。以下列举几种先进的效率优化算法：

磁场定向控制（Field Oriented Control, FOC）： FOC算法也被称为矢量控制，它将电机的定子电流分解为分别对应转矩和磁场的两个分量（d轴和q轴分量）。通过独立控制这两个分量，可以实现电机在任何工作点的最大转矩输出，同时也降低了电机的励磁电流，从而减少铁损和铜损。FOC还允许电机在恒功率区保持较高效率，因为它可以根据负载需求精确调整转矩和磁场强度。

最大转矩电流比（Maximum Torque per Ampere, MTPA）控制： MTPA控制算法旨在在给定电流下获得最大的转矩输出，这样可以在满足负载要求的前提下，尽可能减小电流，从而减少铜损。该算法通过调整d-q轴电流分量的比例关系，使得电机始终工作在最佳效率曲线附近。

无传感器控制技术： 通过采用滑模观测器或其他无传感器技术估算转子位置和速度，可以省去机械位置传感器，从而降低额外的硬件损耗和成本，同时还能提高系统的可靠性。

智能调速与节能模式切换： 根据负载变化情况，智能调速算法可以动态调整电机的工作频率和电压，使之与实际负荷需求匹配，避免电机在轻载或空载时仍以额定功率运行，从而大大减少不必要的损耗。

PWM调制优化： 调整脉宽调制（PWM）技术参数，如载波频率、死区时间等，可以降低谐波损耗。例如，采用空间矢量脉宽调制（Space Vector PWM, SVPWM）技术可以更高效地利用直流母线电压，从而提高电机效率和功率因数。

高效驱动拓扑与控制策略： 高级驱动器采用软开关技术和Z源逆变器等新型拓扑结构，可以大幅减少开关损耗和电容充电放电过程中的损耗。

实时优化算法： 利用实时数据分析和机器学习技术，动态优化电机控制参数，使电机在不断变化的工作环境中始终保持最优运行状态。

总之，先进的电机控制算法往往综合运用以上策略，通过精细化、智能化的控制手段，实现电机在整个运行范围内的高效、低损耗运行，对提升电机系统的整体能效起到关键作用。

四、MTPA 控制策略

虽然MTPA在系统优化方面仅是控制算法优化手段中的一个子方法，但是其在实际产品中对于系统效率的优化效果却十分客观。

MTPA（Maximum Torque per Ampere）作为一种电机控制策略，其实现方式可以根据电机的具体类型、工作条件和控制系统的设计有所不同。以下是几种不同的MTPA实现方式：

解析法实现MTPA控制：

根据电机的数学模型，通过解析方法计算在一定电流约束下，d轴和q轴电流的理想组合，以实现最大转矩输出。这种方法通常需要对电机参数进行精确识别，并在磁场定向控制（FOC）框架下进行控制律的设计。

数值优化实现MTPA控制：

利用最优化算法（如梯度法、牛顿法、遗传算法等）实时寻优电机的电流参考值，使其在满足电流限制的同时，实现转矩的最大化。

自适应MTPA控制：

考虑电机参数变化和负载扰动的影响，采用自适应控制技术实时调整控制参数，确保在各种工况下电机能够逼近MTPA状态。

基于模糊逻辑或神经网络的MTPA控制：

利用模糊逻辑控制器或人工神经网络，根据电机的实际运行状态进行推理或学习，输出最佳的电流指令，实现转矩效率的最大化。

集成在电机驱动器软件中的MTPA模块：

现代电机驱动器常集成了MTPA控制功能，通过专门的控制算法和硬件协同工作，在电机运行过程中自动调整电流矢量，以达到每安培电流下的最大转矩输出。

复合控制策略：

结合MTPA与其它控制策略，如弱磁控制、滑模控制等，形成复合控制方式，在不同工作区间和速度段分别实现最佳效率和最大转矩。

总之，MTPA控制策略的具体实现形式多样，可以根据电机特性和应用需求灵活选择或组合不同的控制方法，以实现电机在不同工况下的最高效率运行。

注意：MTPA（Maximum Torque per Ampere）控制策略主要是针对定子铜损进行优化，它通过调整电机电流以在相同转矩输出条件下最小化定子绕组的电流，从而减少铜损。然而，铁损（主要是磁滞损耗和涡流损耗）的优化则涉及到电机设计和运行的其他方面，这些方面并不直接包含在MTPA控制策略中。目前产品中常用的策略是将电机的铁损模型考虑进入 MTPA 控制策略中，从而实现对铜损和铁损的多目标同时优化。
