文章介绍了将旧蔡司显微镜改造为光刻设备的方法，包括MarkI至MarkIII的改进模型，分别利用DLP、LCoS技术和红色激光进行对准和曝光，达到亚微米级别的分辨率。这些低成本解决方案展示了显微镜在微制造中的潜力，如微芯片原型制作和软光刻。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

首先感谢文章：蔡司显微镜：悄悄告诉你，显微镜也可以作光刻机！

该文章专业，通俗易懂的，并附上大量文献

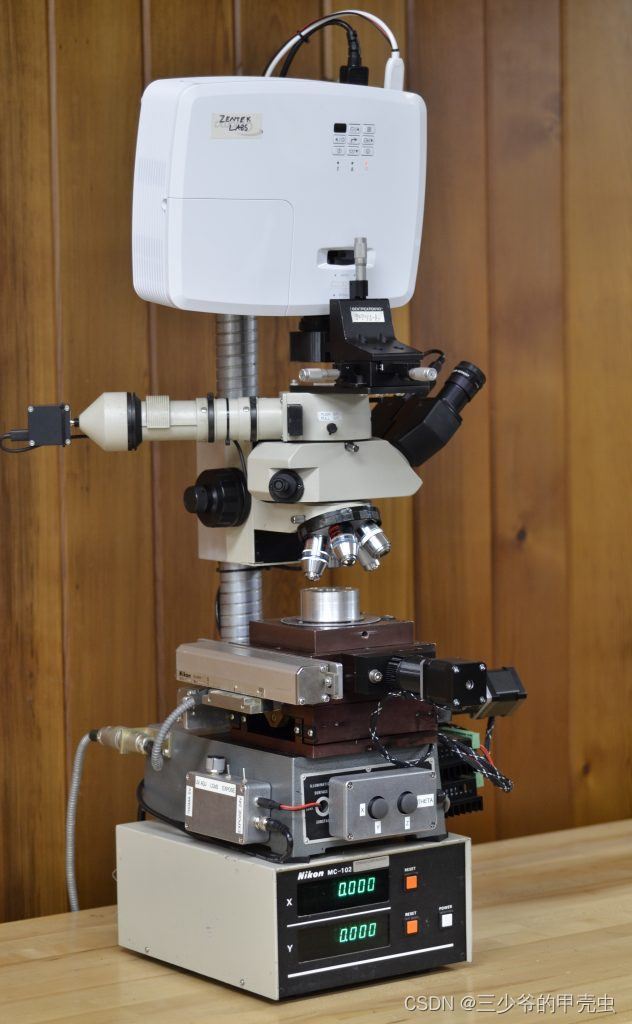

1.Mark IV Maskless Submicron Photolithography Stepper

在这里插入图片描述
用于 2“ （50mm） 晶圆的自动 DLP 亚微米步进机，具有 LabView 控制、计算机校准和晶圆真空吸盘。基于具有定制光学组件和原位紫外-可见光谱的旧尼康显微镜，用于照明过程控制。衍射极限分辨率为<250nm，光源为365nm。

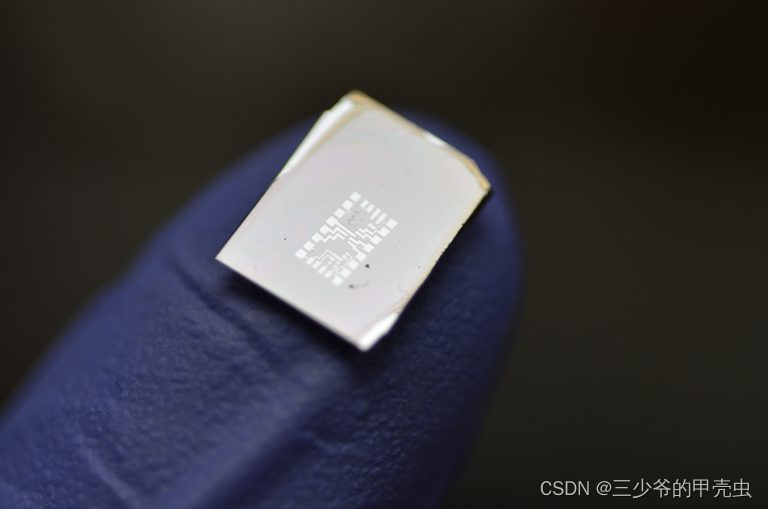

四阶曝光

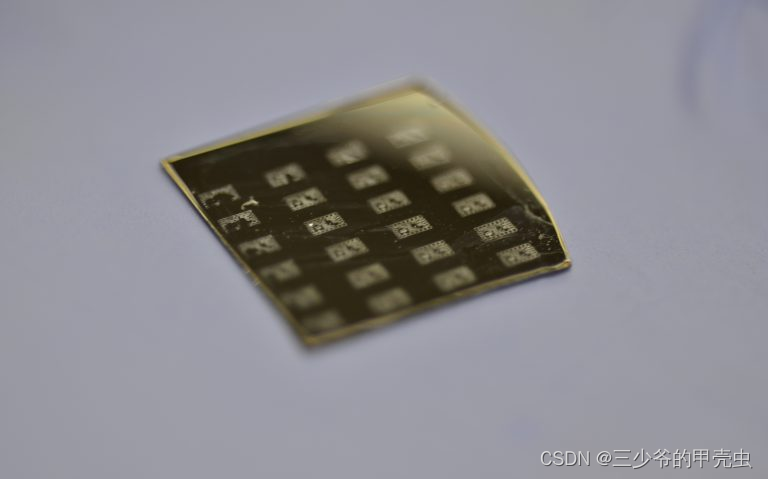

Stepped array
详细

Mark I

在这里插入图片描述

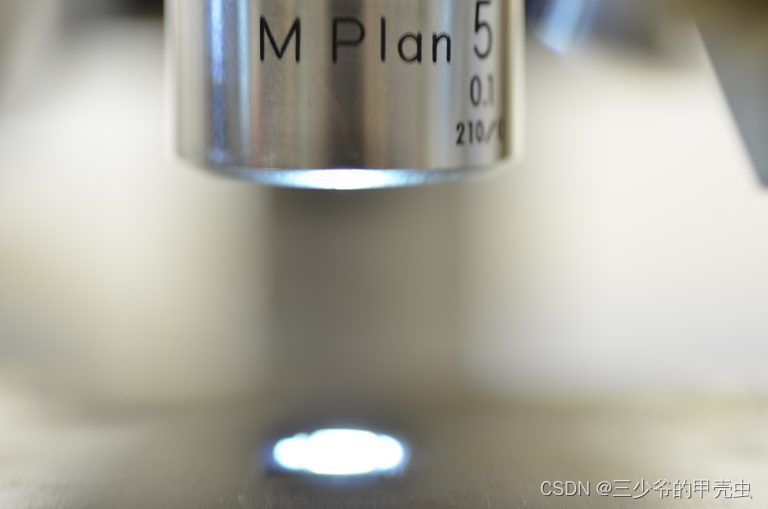

图像缩小
图像缩小

Mark II

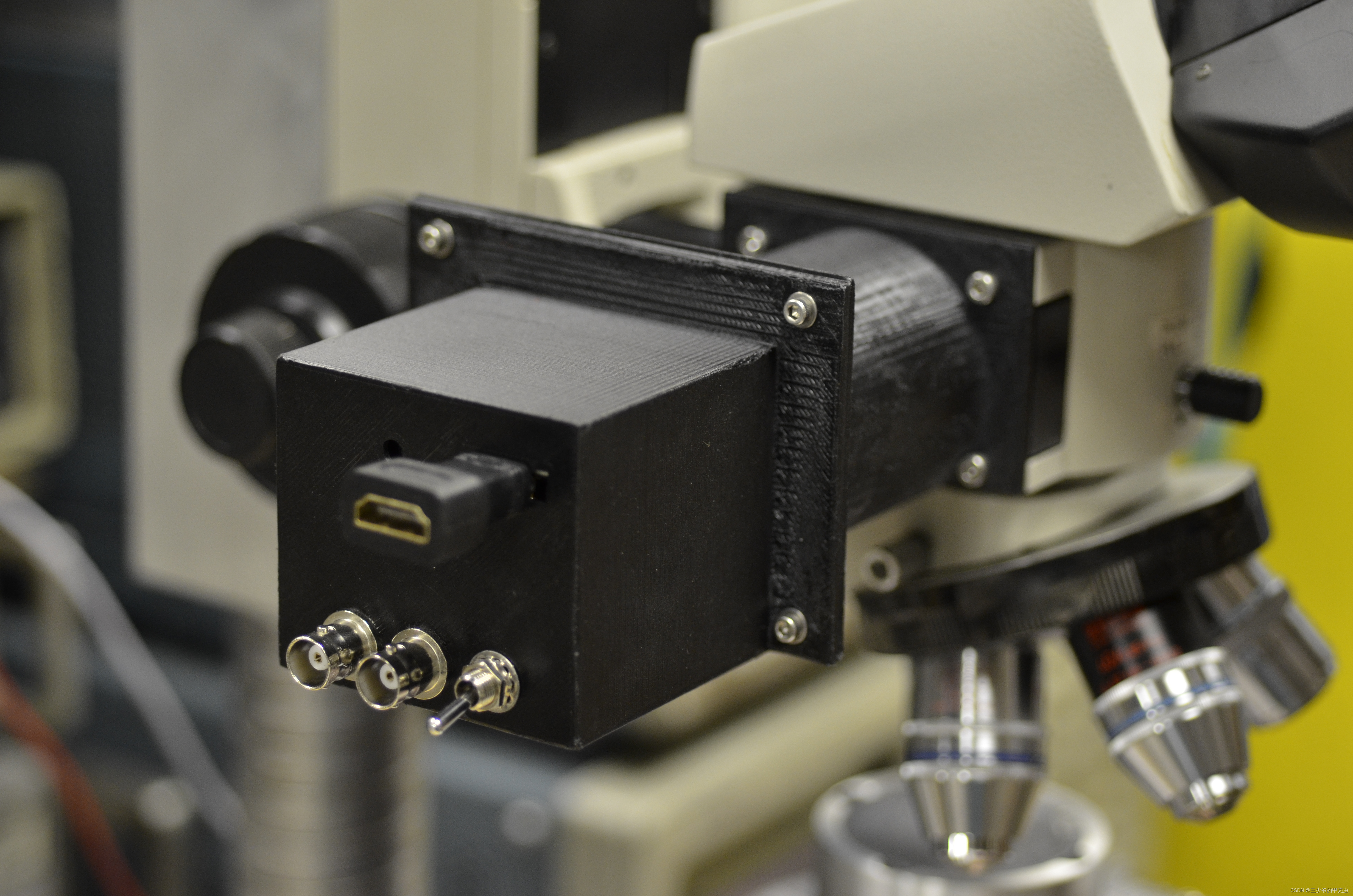

手动DLP投影对准仪 >10um 特性。由于其在400nm以下无法传输太多光线，因此移除了彩色轮。通过仿真（弛豫振荡器）电路来产生投影机期望从彩色轮背电动势驱动/传感器和光电二极管处接收到的信号。

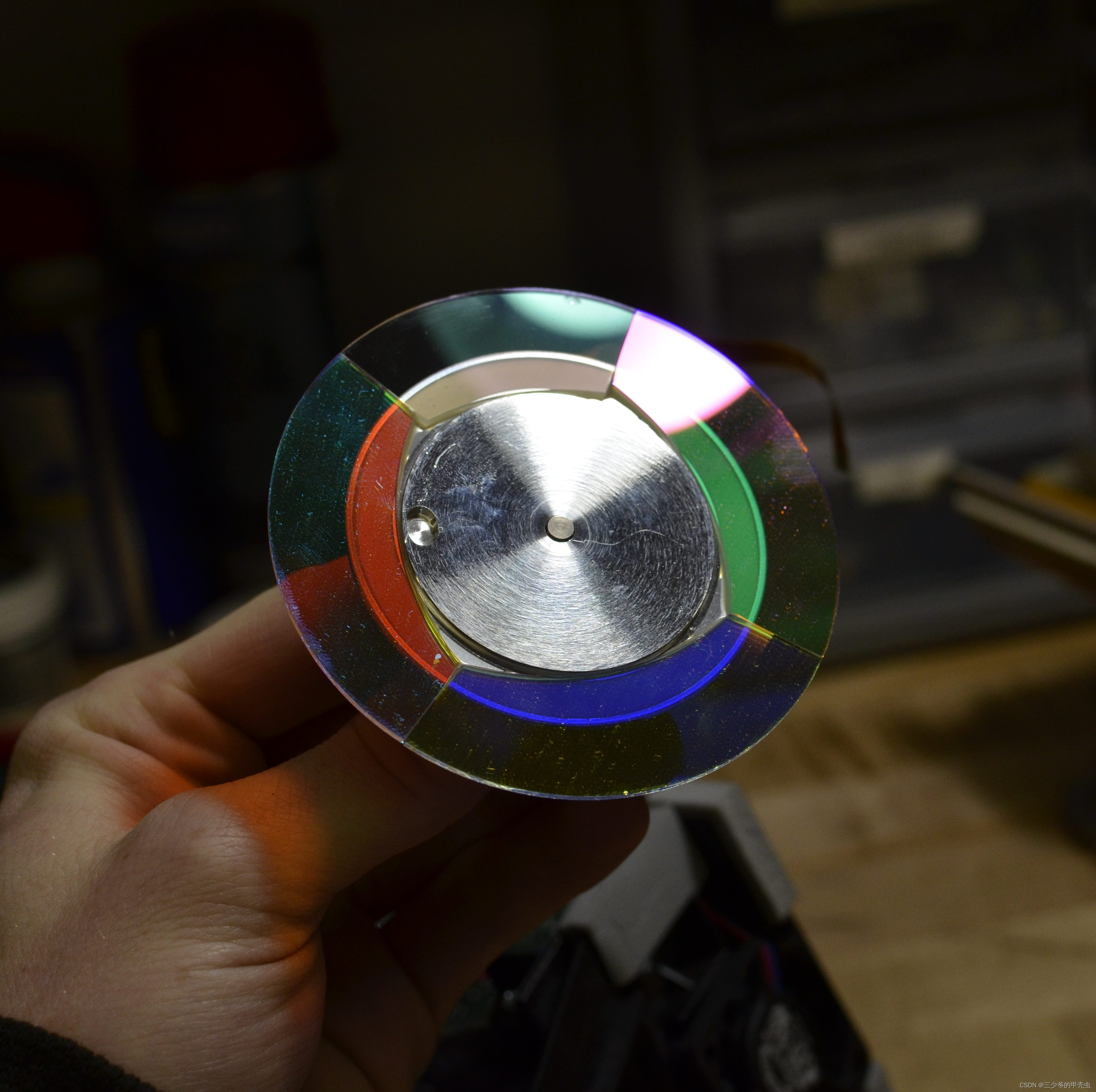

拆除投影仪色轮

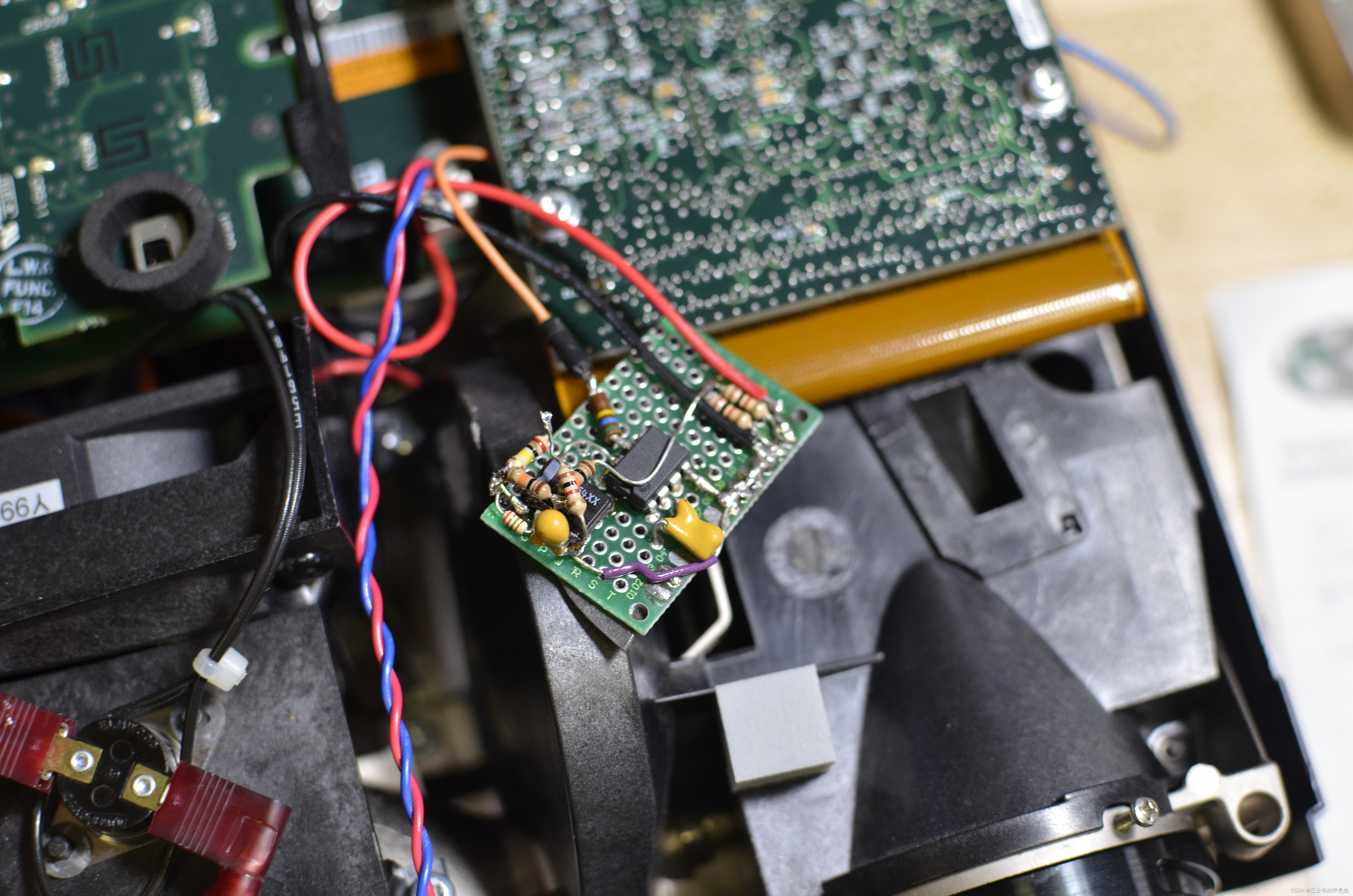

色轮模拟，我猜是让投影仪不产生异常而加入的

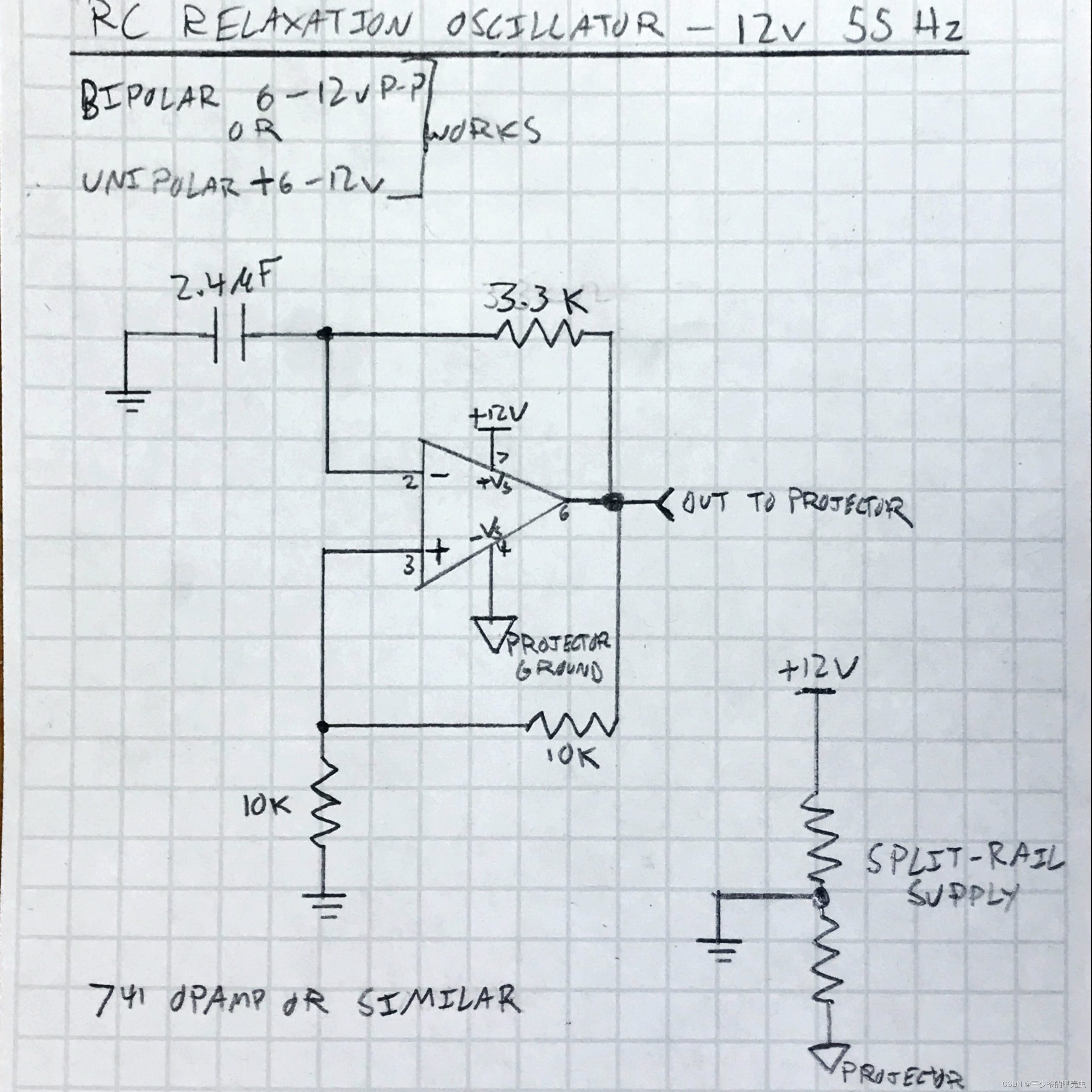

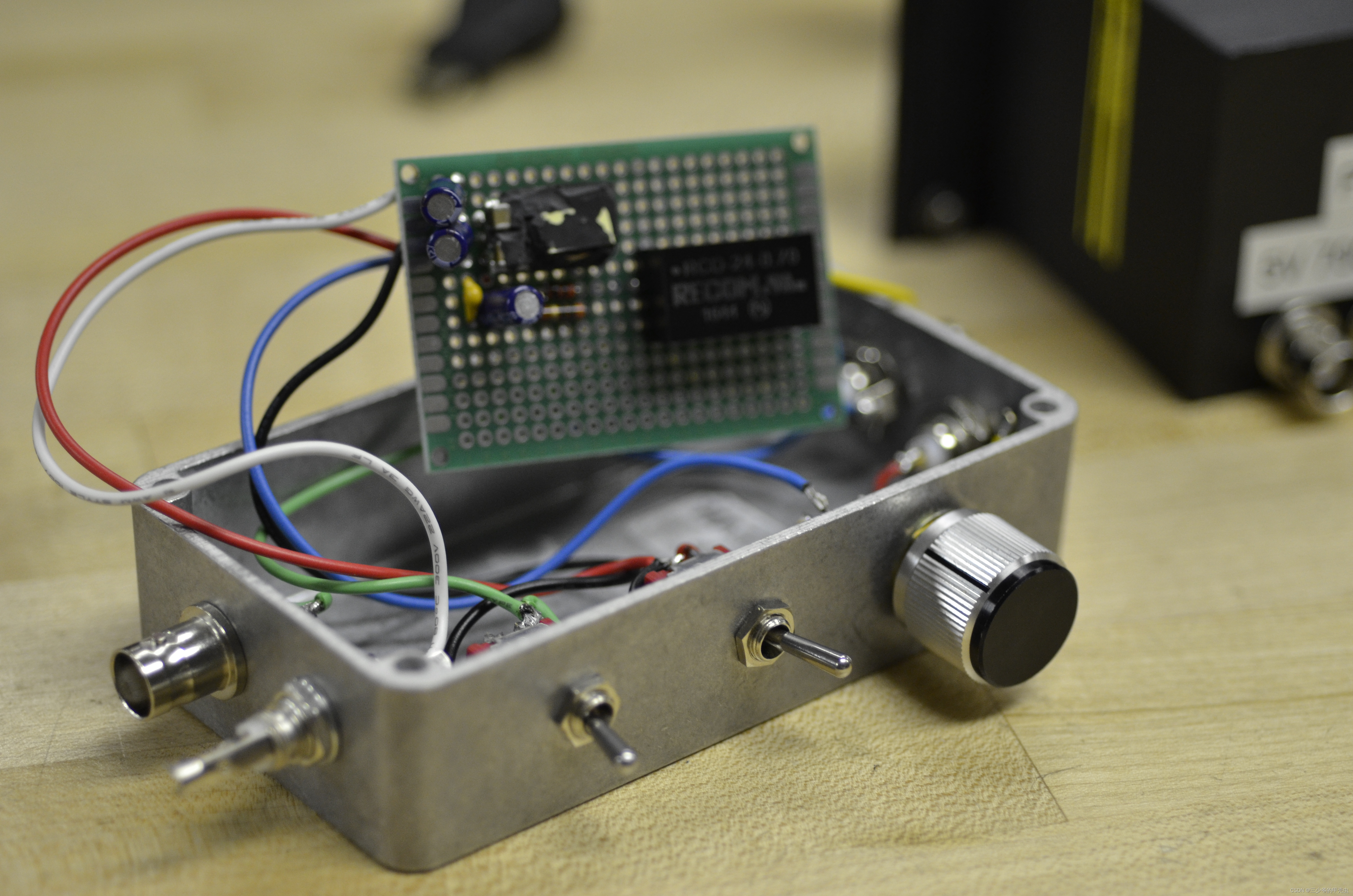

用来模拟色轮的振荡器

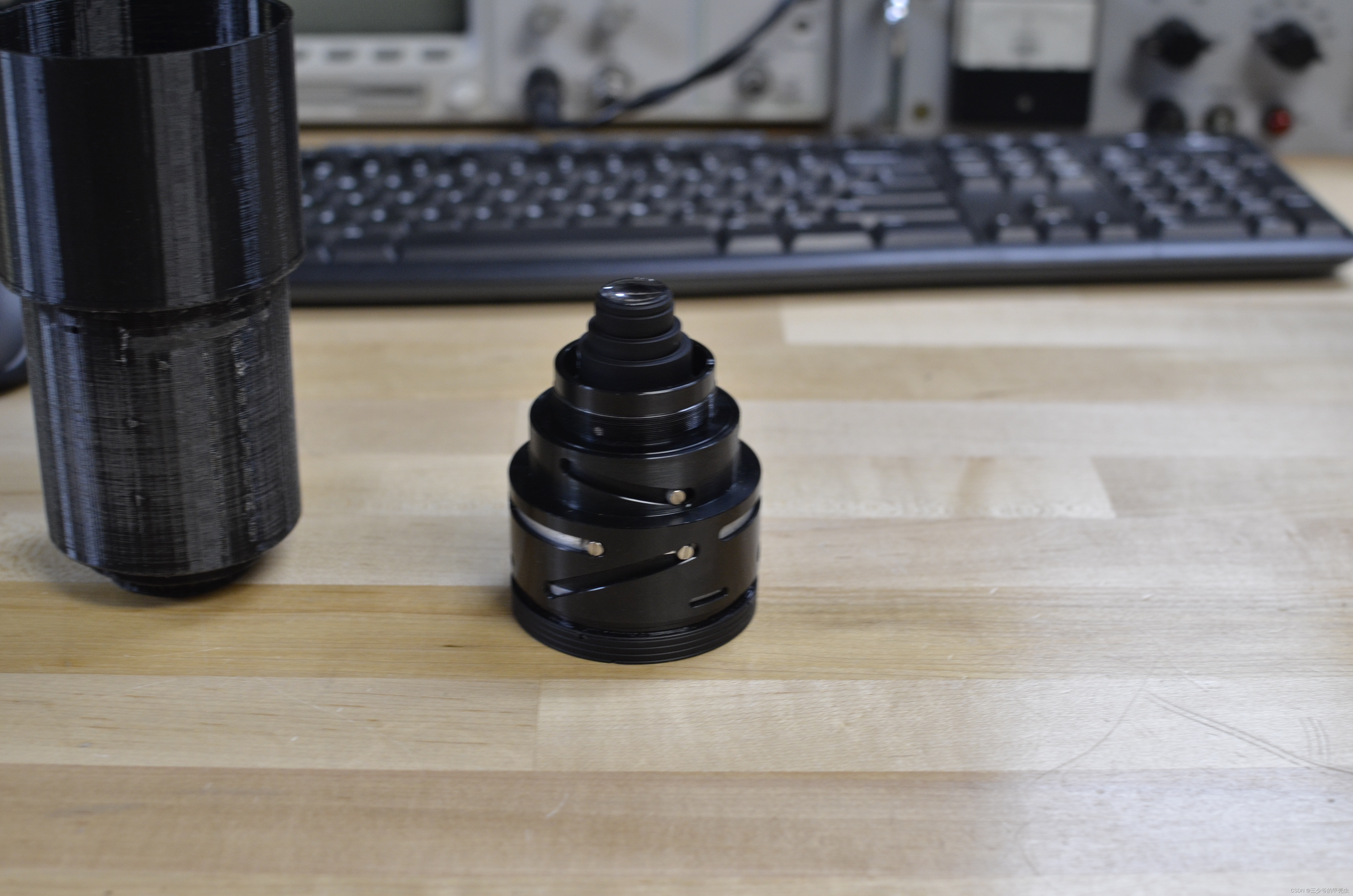

Reduction lens assembly

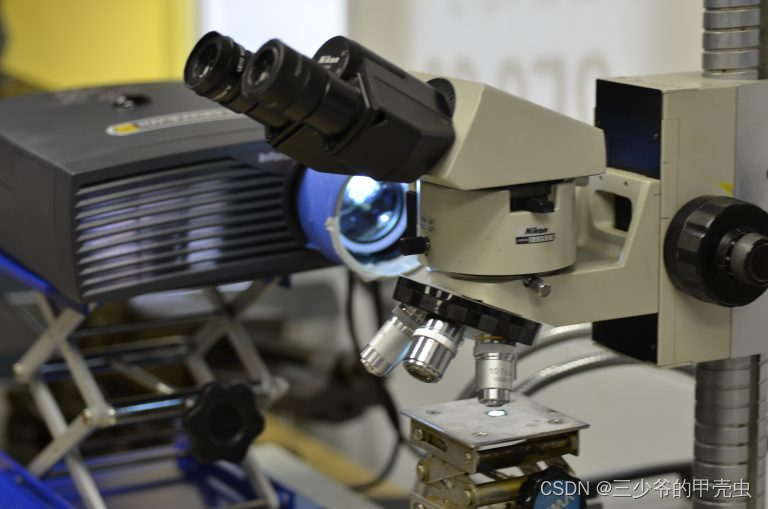

二代完成

Mark III

带红色激光对准照明的手动 LCoS 亚微米步进机。在显微镜物镜上给定数值孔径为0.98，曝光波长为365纳米，简单计算得到的分辨率为0.227微米，然而由于此投影系统固有的衍射限制，实际分辨率可能在0.5微米左右。焦深在数值孔径为0.98时计算出约为1.8微米，但很可能更差。

LCoS pico projector

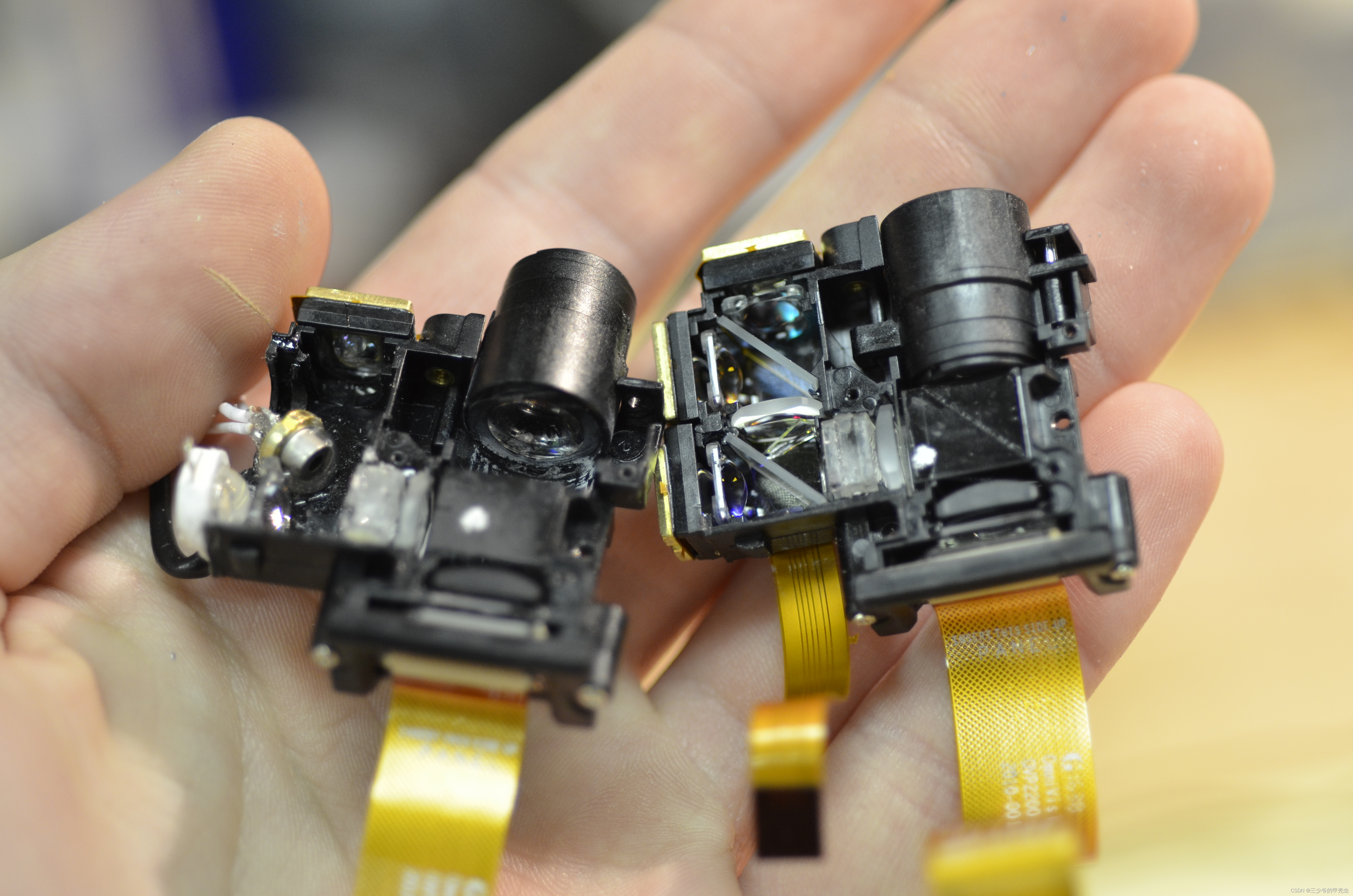

投影仪光学模组

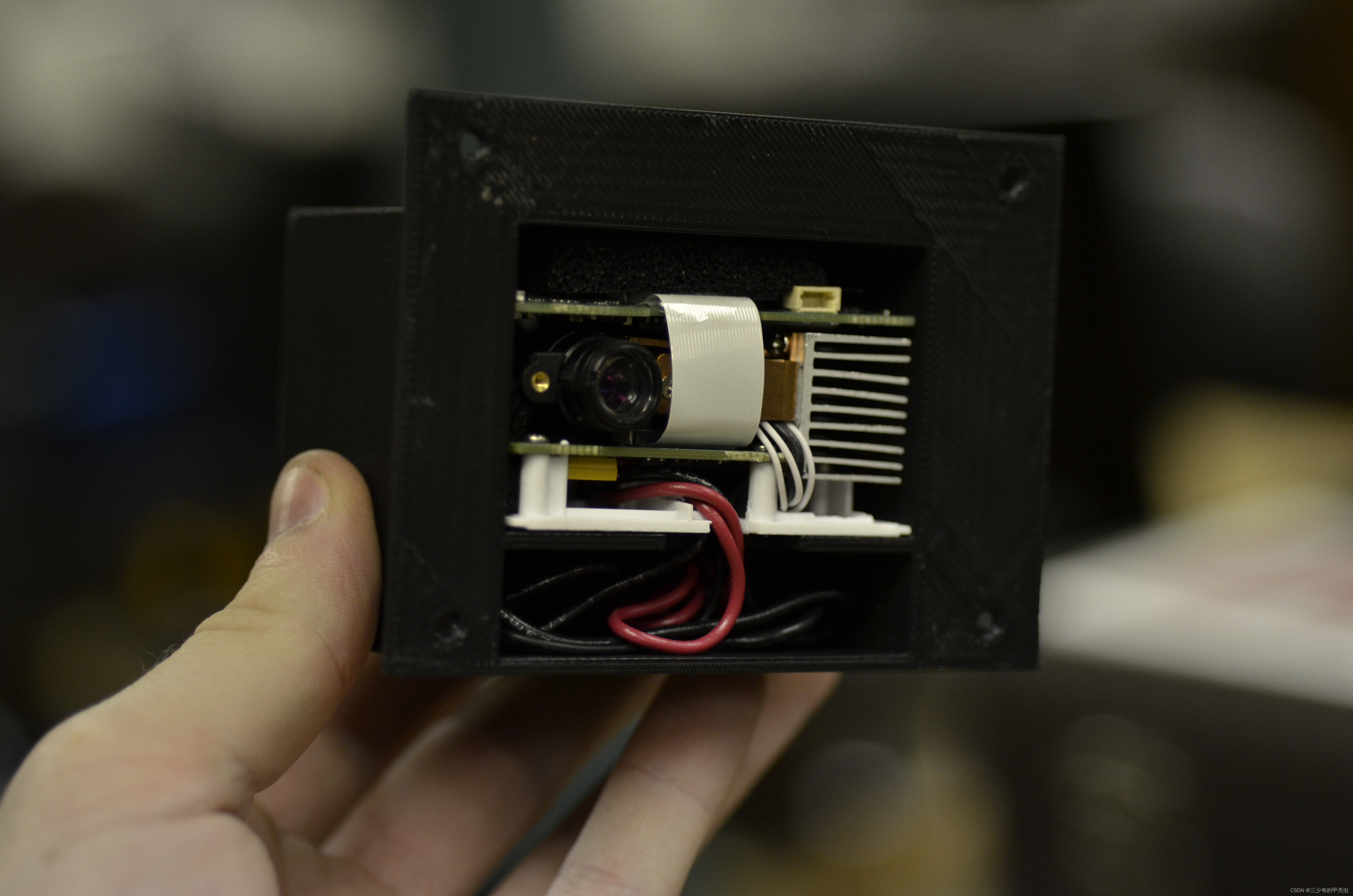

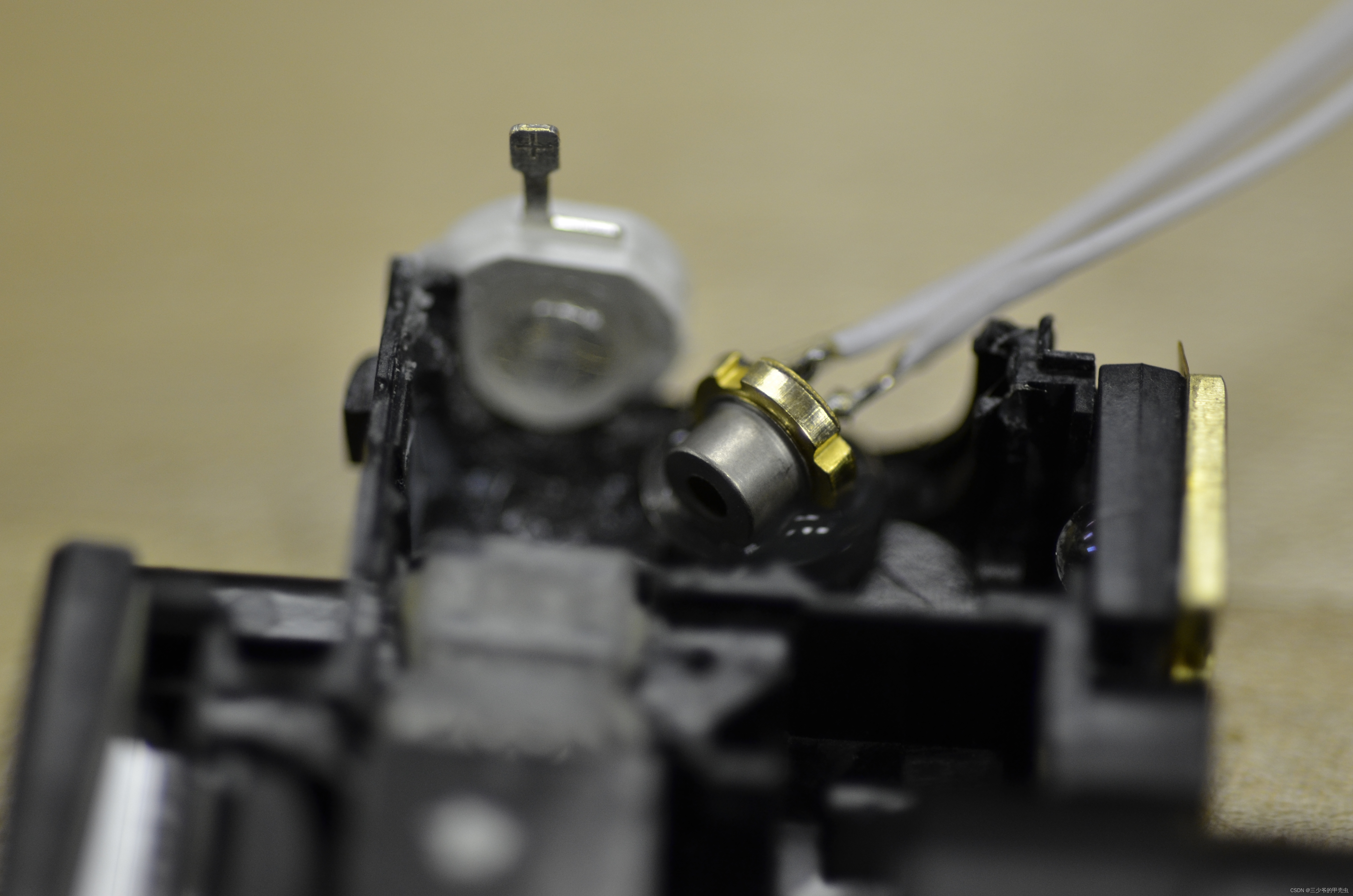

UV LED 和 红色激光加入

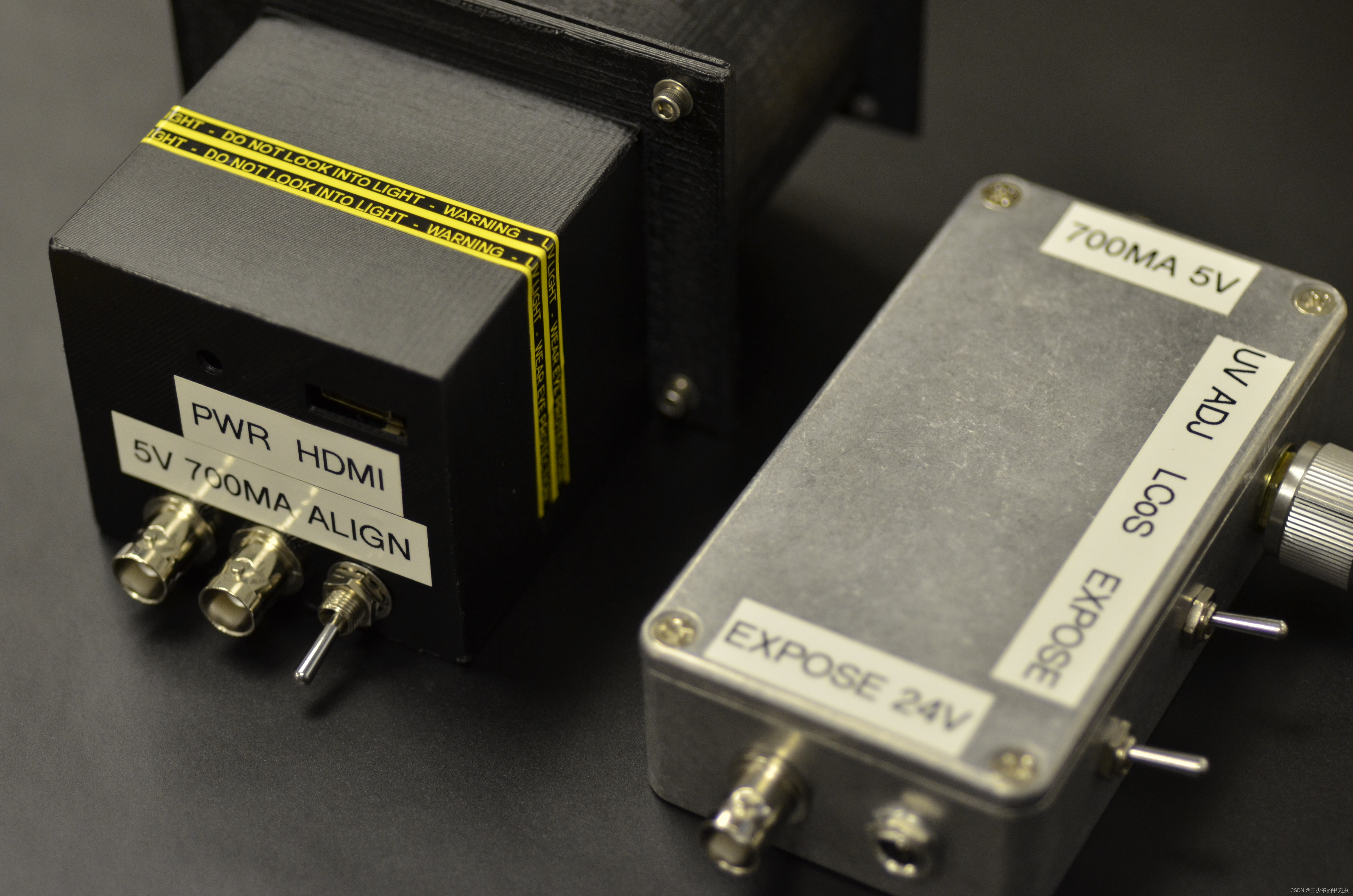

控制器和电源

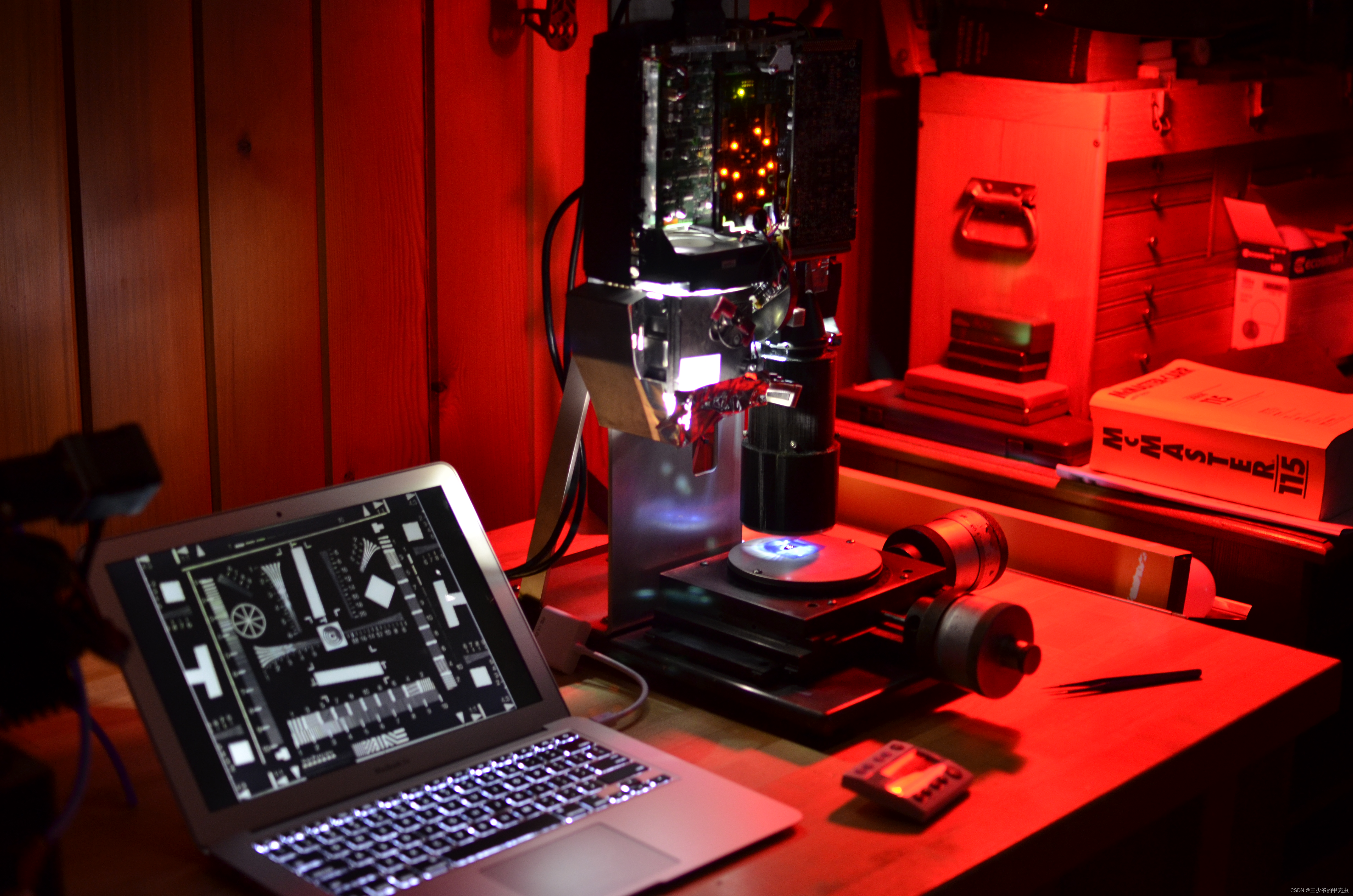

完整系统

带红色激光对准照明的手动 LCoS 亚微米步进机

在这里插入图片描述

2.A maskless photolithographic prototyping system using a low-cost consumer projector and a microscope

3.Optical devices and methods for distributed lab-on-a-chip analyses

4.Microscope Projection Photolithography Based on Liquid Crystal Microdisplay

5.Microscope Projection Photolithography for RapidPrototyping of Masters with Micron-Scale Features for Use in Soft Lithography
