1.supply network
1.network

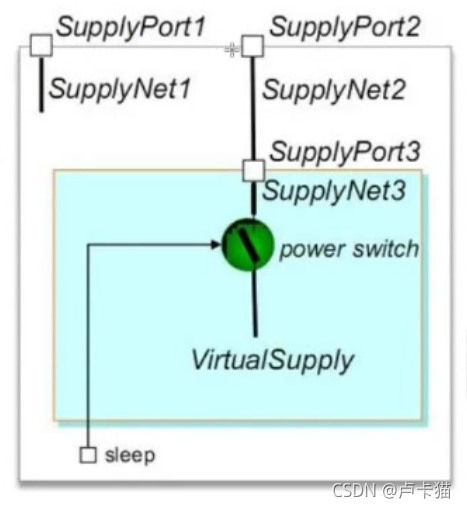

supply network是使用详细的供应连接起来的:
supply nets、supply ports、power switches
supply nets 创建使用 -domain选项,使它创建在当前功率域。
create_supply_port //创建port
create_supply_net //创建net
connect_supply_net //连接net到port
set_domain_supply_net //为该功率域所有逻辑导出连接性
create_power_switch //创建功率域开关
2.supply net
创建功率域
create_power_domain TOP
create_power_domain pd1 -elements u_dhm_core

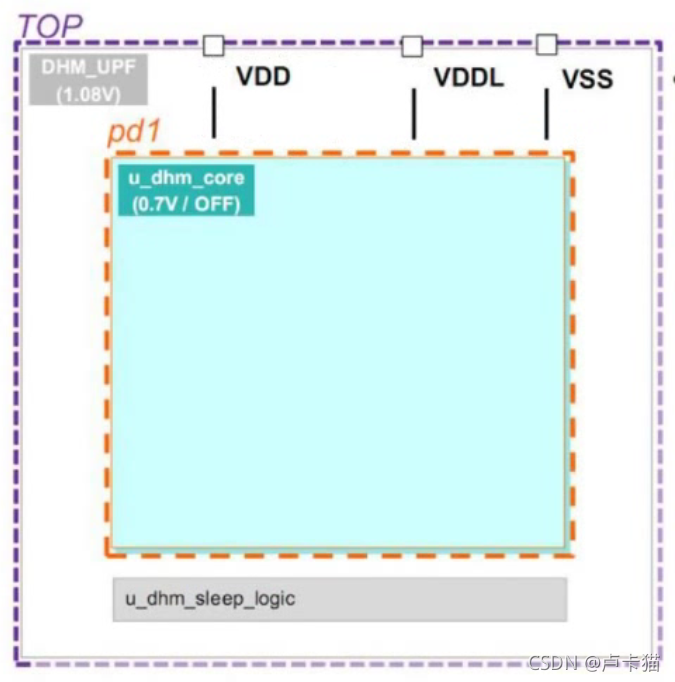

在top层创建三个port
create_supply_port VDD
create_supply_port VDDL
create_supply_port VSS
在top层创建net
create_supply_net VDD -domain TOP
create_supply_net VDDL -domain TOP
create_supply_net VSS -domain TOP

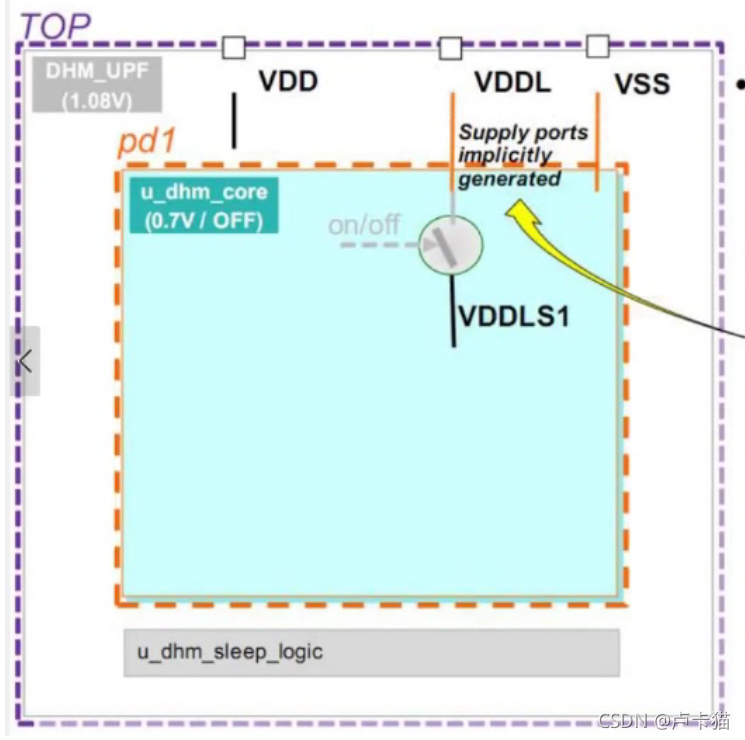

在子层创建net,使用reuse不要在子层创建port可以直接连线,否则需要创建port
create_supply_net VDDL -domain pd1 -reuse
create_supply_net VSS -domain pd1 -reuse
create_supply_net VDDLS1 -domain pd1

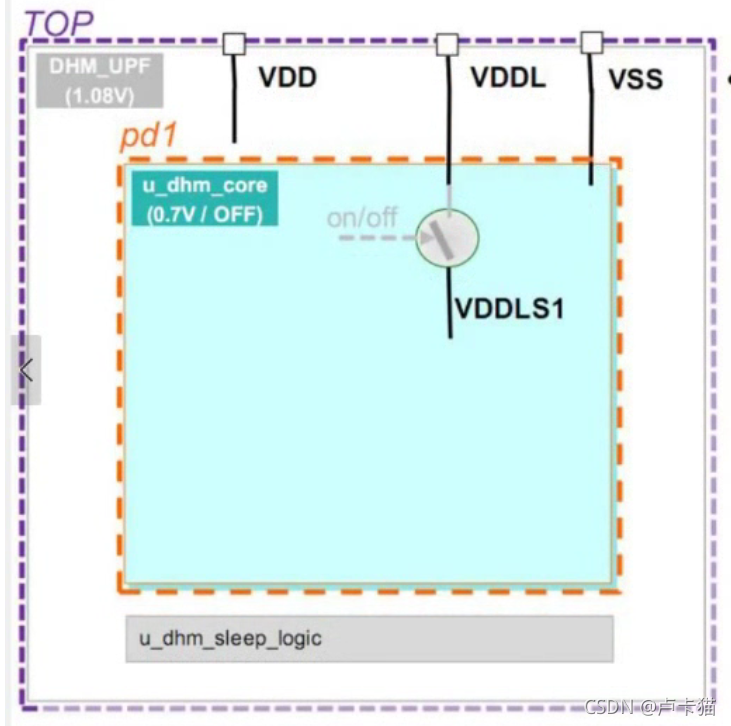

连接net到port
connect_supply_net VDD -ports {VDD}
connect_supply_net VDDL -port {VDDL}
connect_supply_net VSS -port {VSS}
确定电压从哪里来
set_domain_supply_net TOP -primary_power_net VDD -primary_power_net VSS
set_domain_supply_net pd1 -primary_power_net VDDLS1 -primary_power_net VSS
2.supply set
1.set

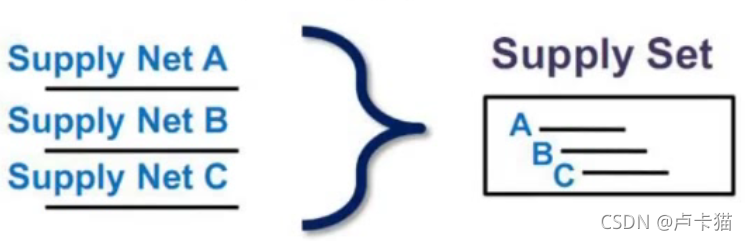

set是多个net的集合,属于抽象的概念
设置set语法:

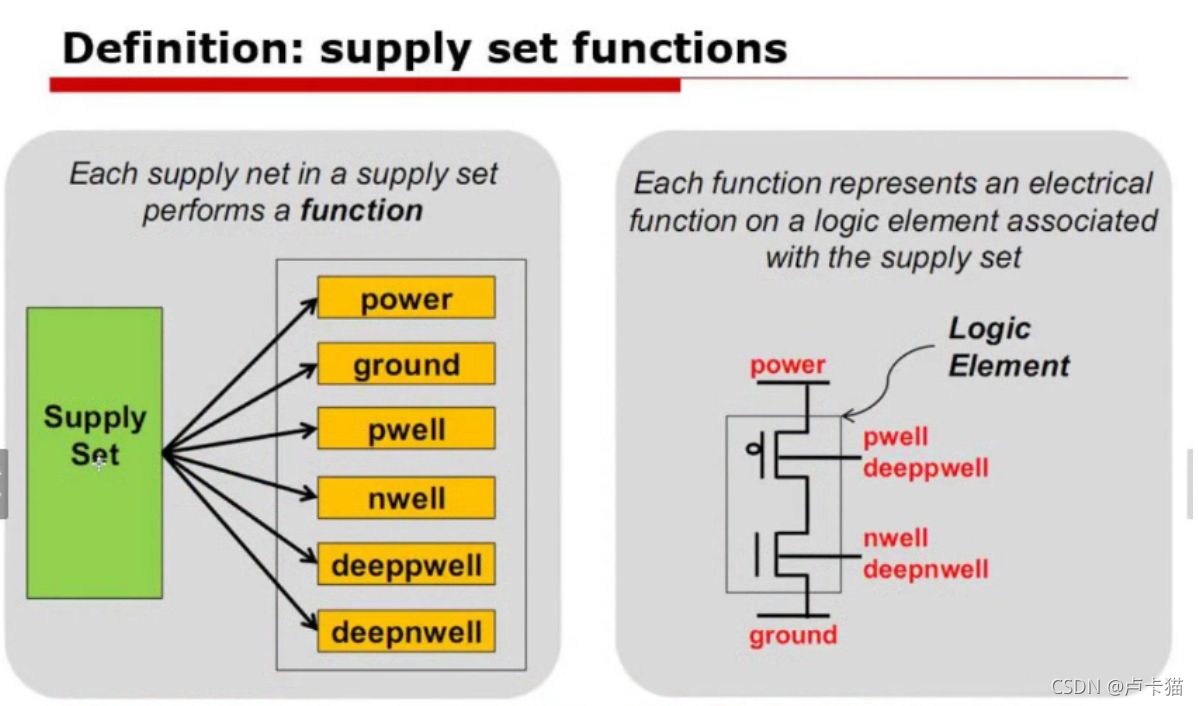

create_supply_set set_name [-function {func_name [net_name]}] [-update]
示例:
create_supply_set PDT_primary_set
create_supply_set PDT_primary_set
-function {power VDD07}
-function {ground VSS} -update

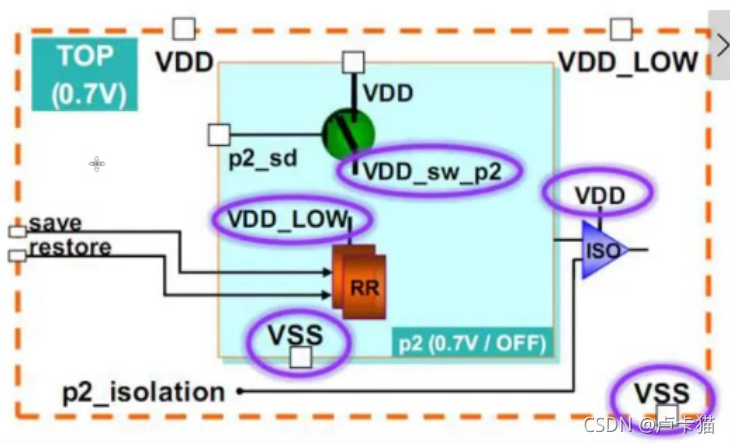

2.supply sets in power domains
在power domain中存在不同的设计元素,它们都可以用set进行连接。
首先抽出供电集合
元素 | 供电 |
---|---|
logic element in p2 | VDD_sw_p2 ,VSS |
ISO elements | VDD, VSS |
retention flops | VDD_LOW ,VSS |

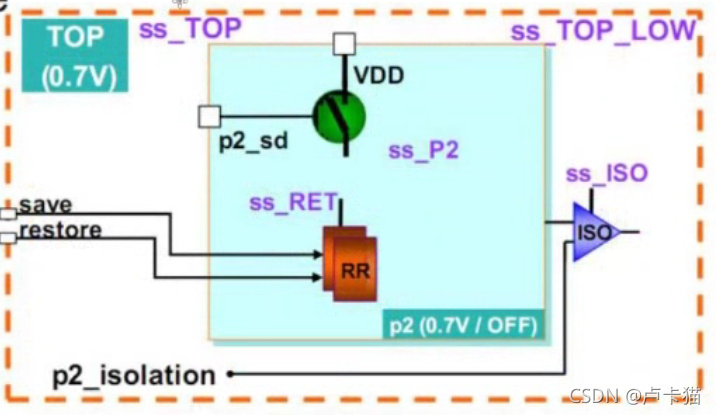

使用supply set
元素 | set |
---|---|
logic element in p2 | ss_P2 |
ISO elements | ss_ISO |
retention flops | ss_RET |
总结:
学习视频来源:https://www.bilibili.com/video/BV18i4y187XV
