lerobot机械臂的标定、遥控、数据录制、训练、源码解读

只有机械臂没有底盘时候，使用so100配置。

1. 标定

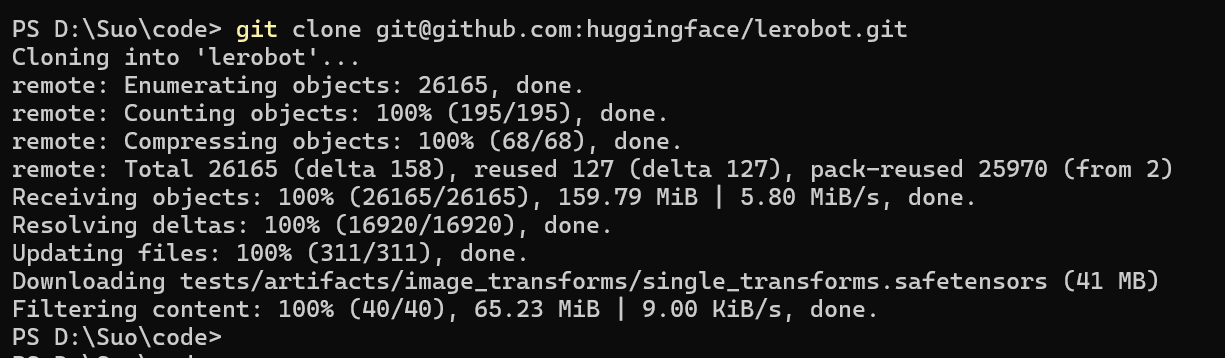

# 下载源码
git clone git@github.com:huggingface/lerobot.git

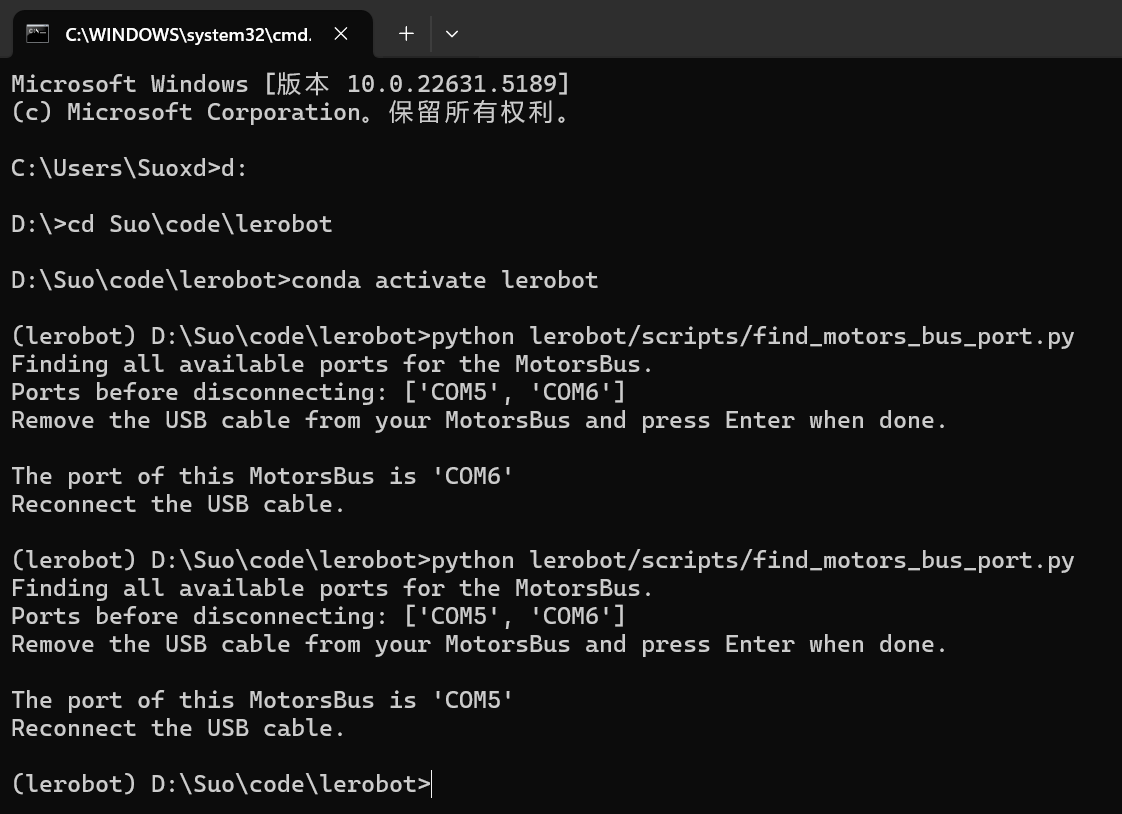

1.1 查看端口

# 1. 主从机械臂通过TypeC-USB线连接电脑主机
# 2. 进入主机源码目录
cd lerobot
# 3. 依次查看机械臂总线伺服适配器的端口
python lerobot/scripts/find_motors_bus_port.py

# 4. 得到串口号：从臂COM6，主臂COM5

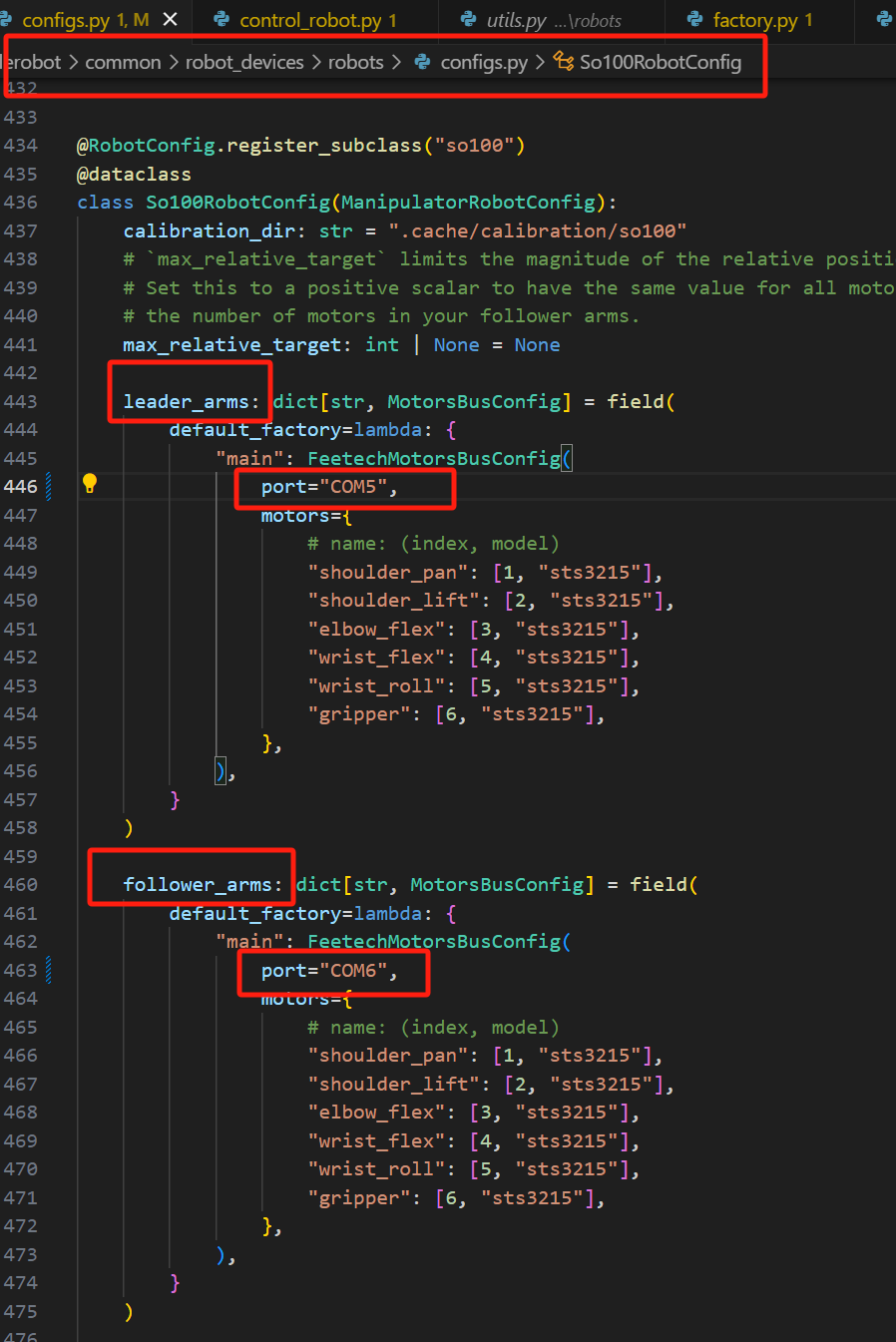

1.2 更新配置

@RobotConfig.register_subclass("so100")
@dataclass
class So100RobotConfig(ManipulatorRobotConfig):
    calibration_dir: str = ".cache/calibration/so100"
    max_relative_target: int | None = None

    leader_arms: dict[str, MotorsBusConfig] = field(
        default_factory=lambda: {
            "main": FeetechMotorsBusConfig(
                port="COM5",
                motors={
                    # name: (index, model)
                    "shoulder_pan": [1, "sts3215"],
                    "shoulder_lift": [2, "sts3215"],
                    "elbow_flex": [3, "sts3215"],
                    "wrist_flex": [4, "sts3215"],
                    "wrist_roll": [5, "sts3215"],
                    "gripper": [6, "sts3215"],
                },
            ),
        }
    )

    follower_arms: dict[str, MotorsBusConfig] = field(
        default_factory=lambda: {
            "main": FeetechMotorsBusConfig(
                port="COM6",
                motors={
                    # name: (index, model)
                    "shoulder_pan": [1, "sts3215"],
                    "shoulder_lift": [2, "sts3215"],
                    "elbow_flex": [3, "sts3215"],
                    "wrist_flex": [4, "sts3215"],
                    "wrist_roll": [5, "sts3215"],
                    "gripper": [6, "sts3215"],
                },
            ),
        }
    )

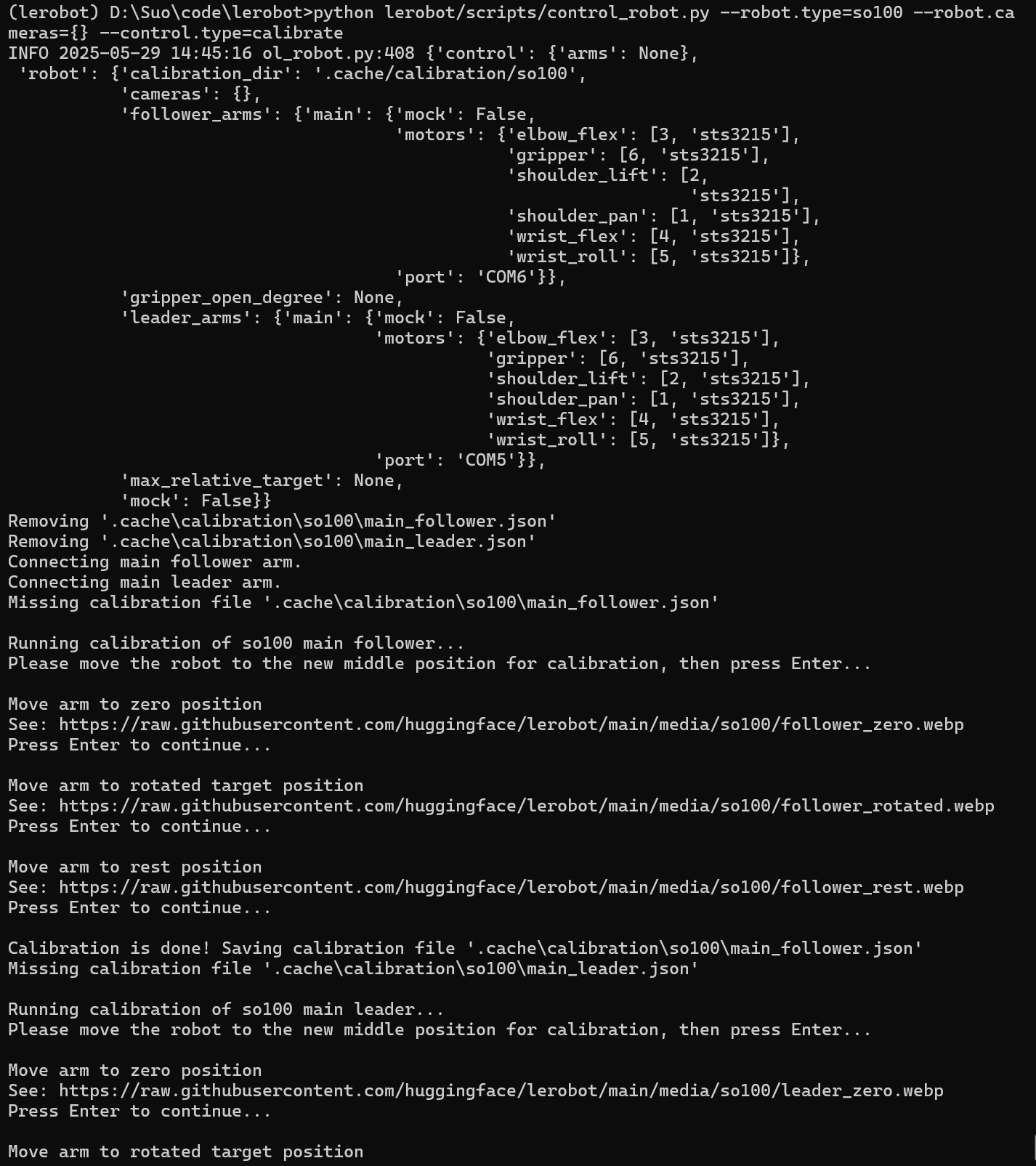

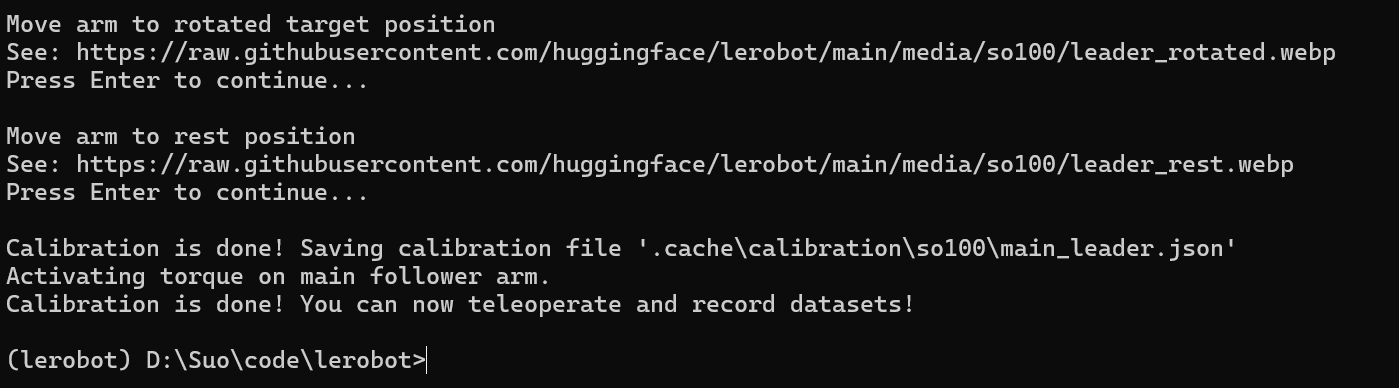

1.3 执行标定

# 先进行从臂（main follower），后进行主臂（main leader），按照提示依次执行
python lerobot/scripts/control_robot.py --robot.type=so100 --robot.cameras={} --control.type=calibrate
#标定结果位于：lerobot/.cache/calibration/so100
# 主臂
{"homing_offset": [-2059, 3043, -1062, -1948, 2050, -2138], "drive_mode": [0, 1, 0, 0, 1, 0], "start_pos": [2058, 2994, 1174, 2041, 2048, 2048], "end_pos": [3083, -2019, 2086, 2972, -1026, 3162], "calib_mode": ["DEGREE", "DEGREE", "DEGREE", "DEGREE", "DEGREE", "LINEAR"], "motor_names": ["shoulder_pan", "shoulder_lift", "elbow_flex", "wrist_flex", "wrist_roll", "gripper"]}
# 从臂
{"homing_offset": [-2044, 3038, -1068, -1907, 1885, -2457], "drive_mode": [0, 1, 0, 0, 1, 0], "start_pos": [2054, 3030, 1083, 2047, 2046, 2048], "end_pos": [3068, -2014, 2092, 2931, -861, 3481], "calib_mode": ["DEGREE", "DEGREE", "DEGREE", "DEGREE", "DEGREE", "LINEAR"], "motor_names": ["shoulder_pan", "shoulder_lift", "elbow_flex", "wrist_flex", "wrist_roll", "gripper"]}

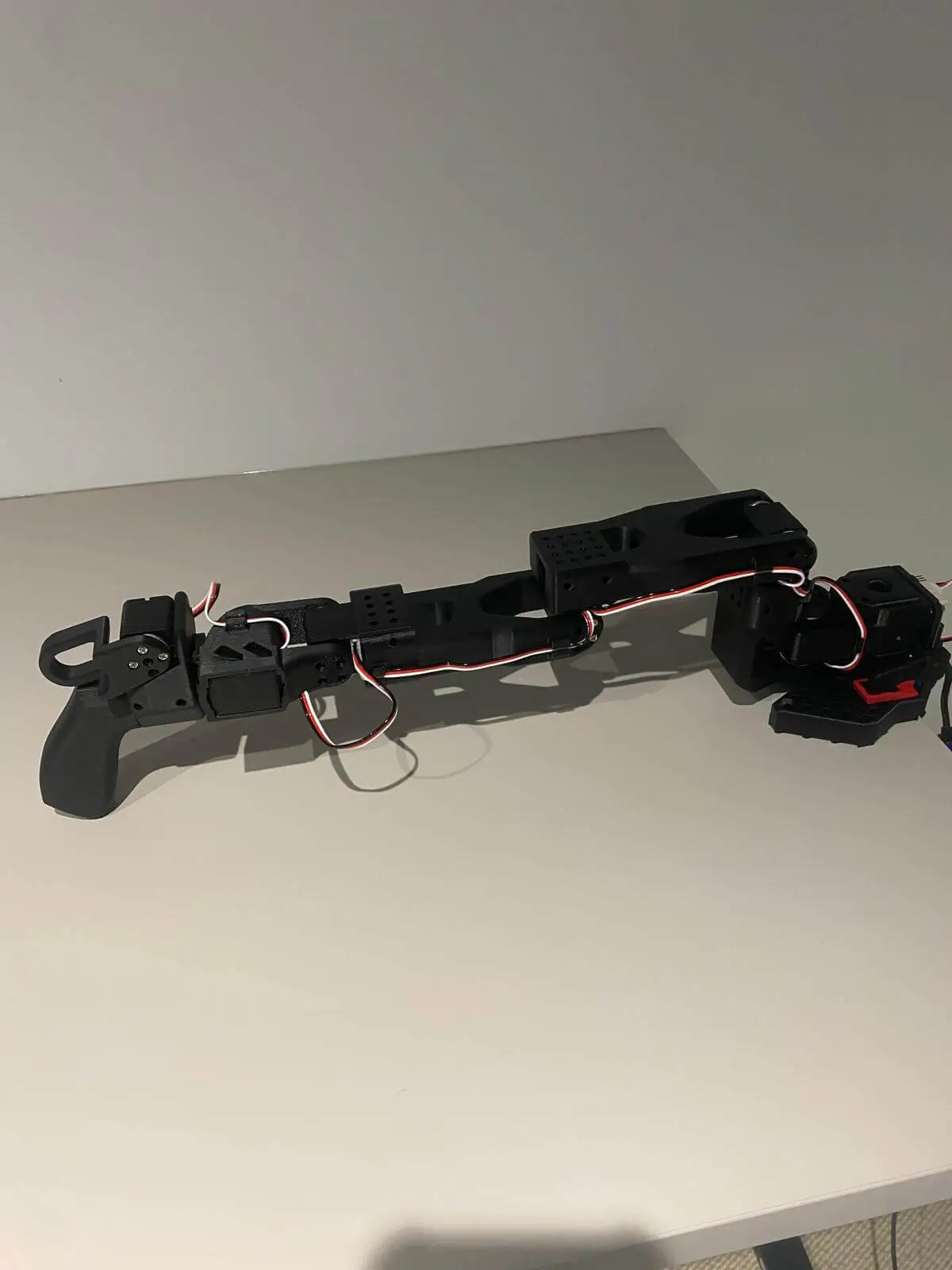

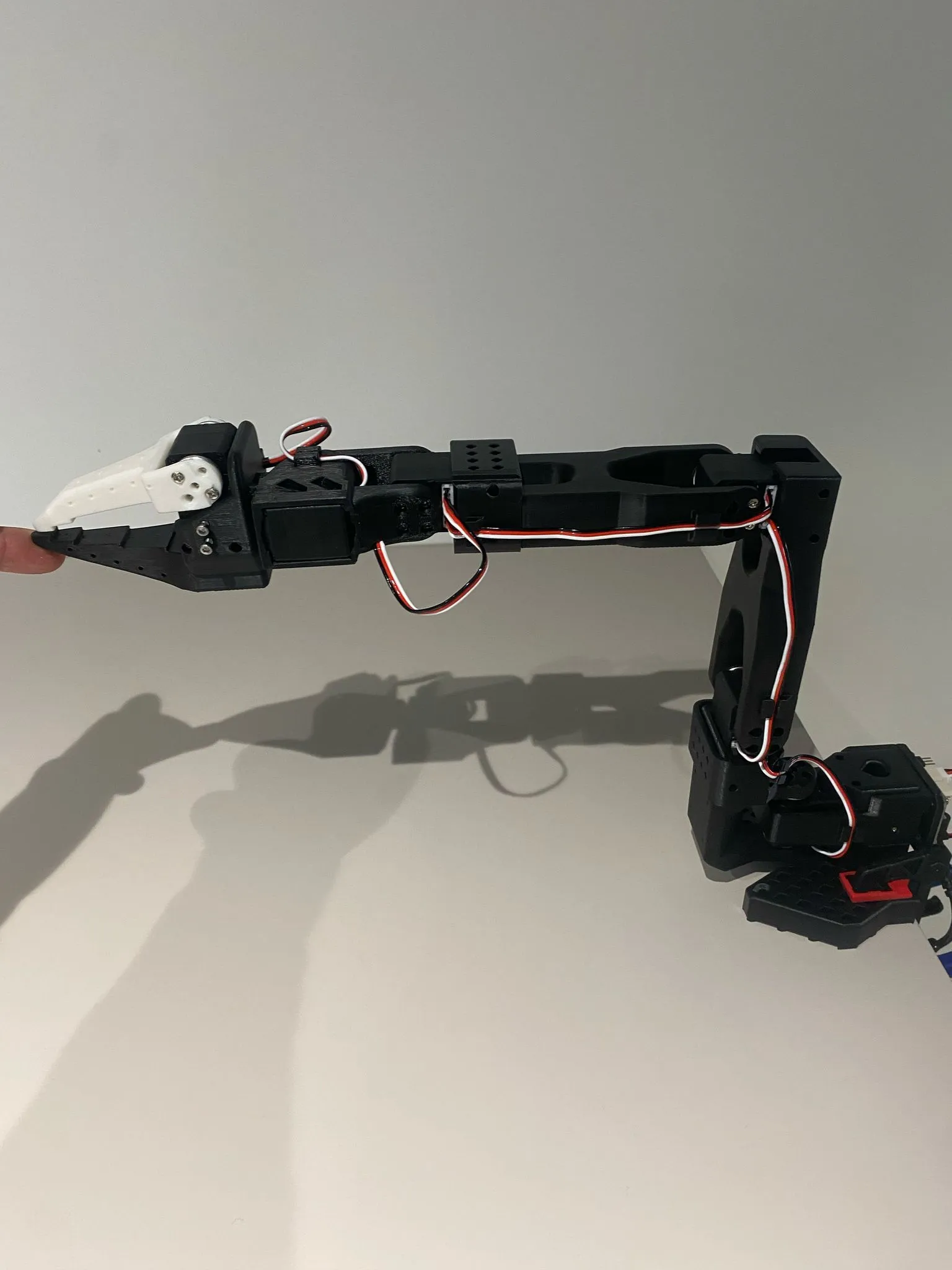

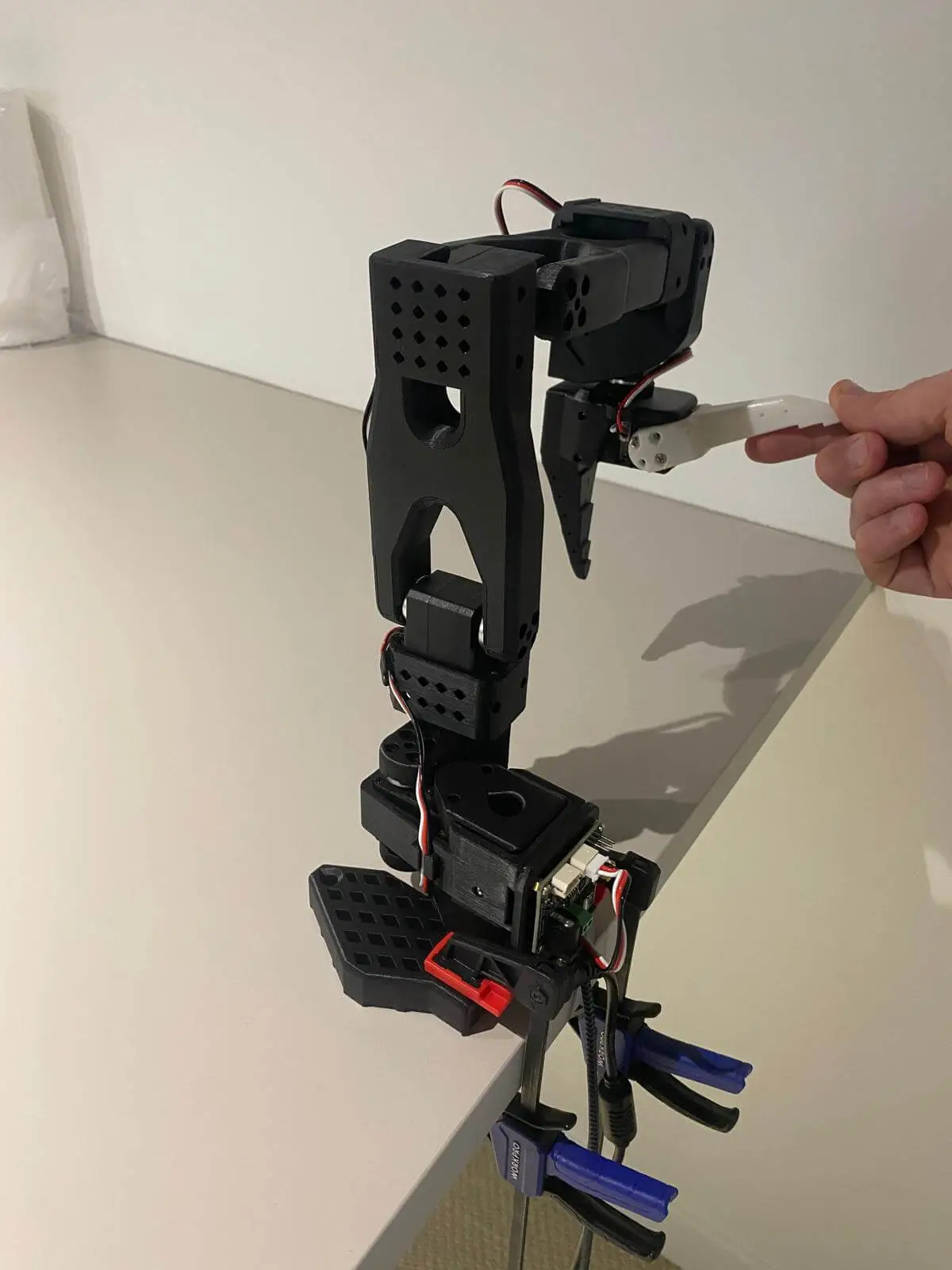

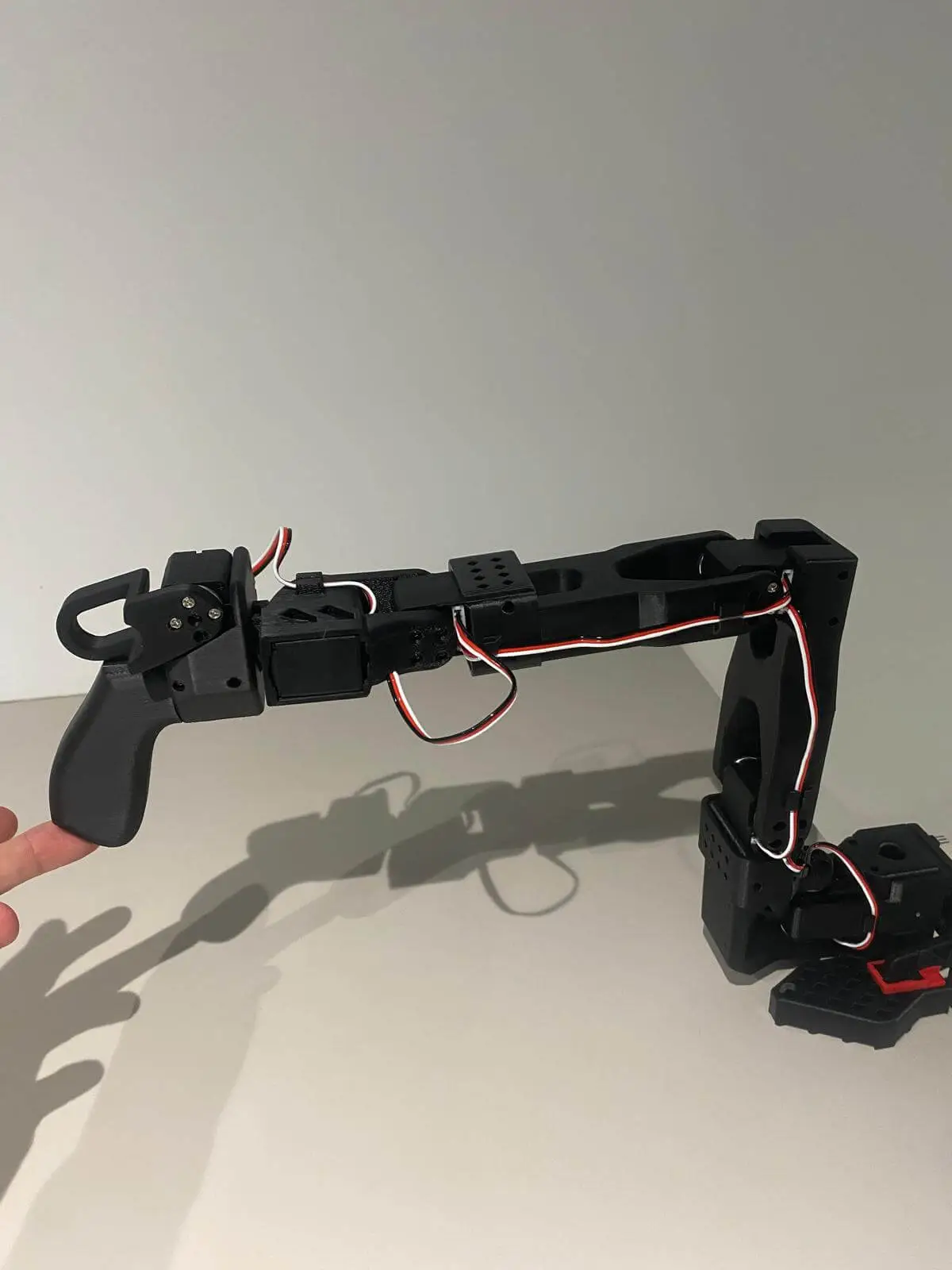

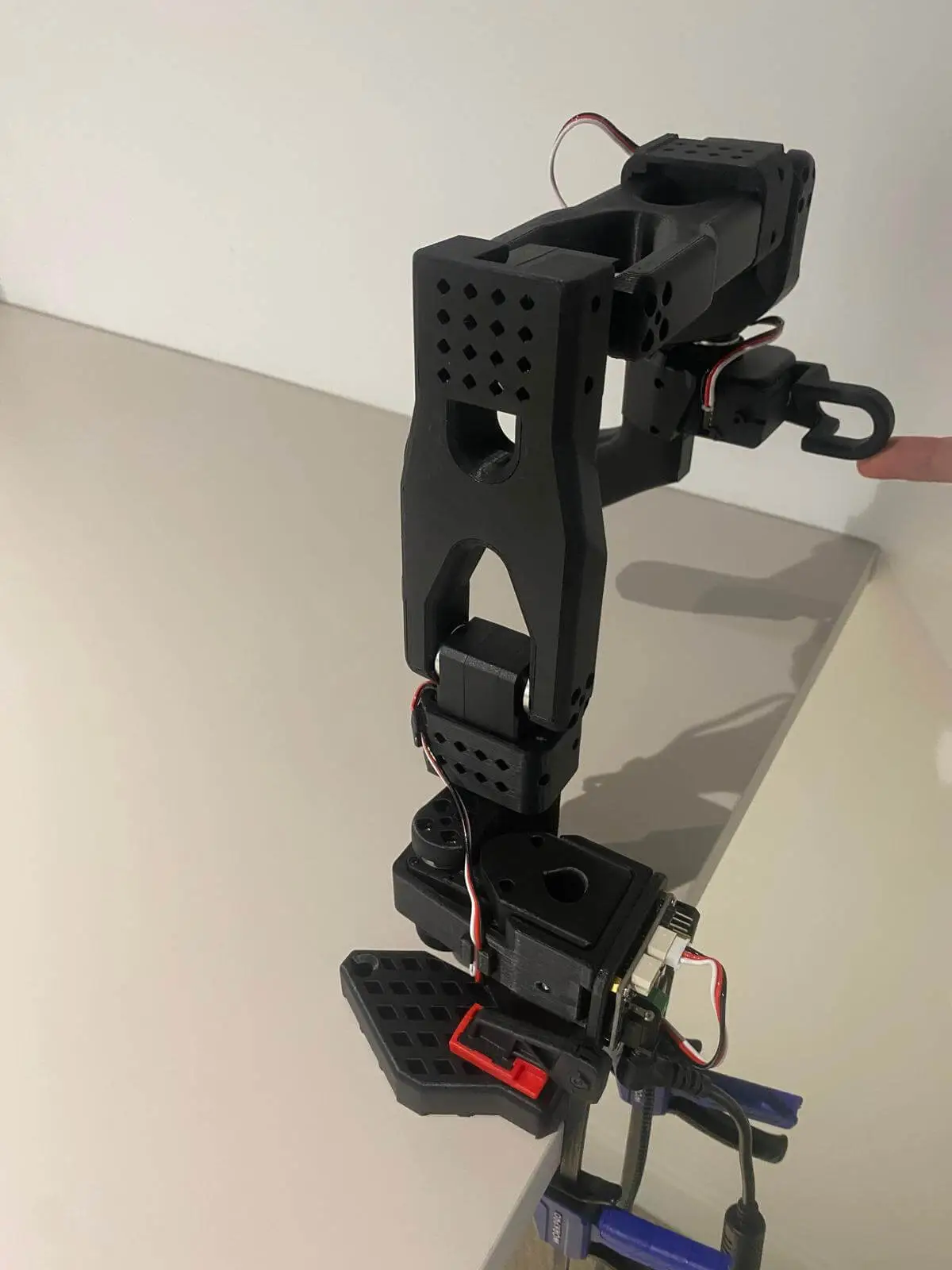

1. 从臂中间位置（new middle position）

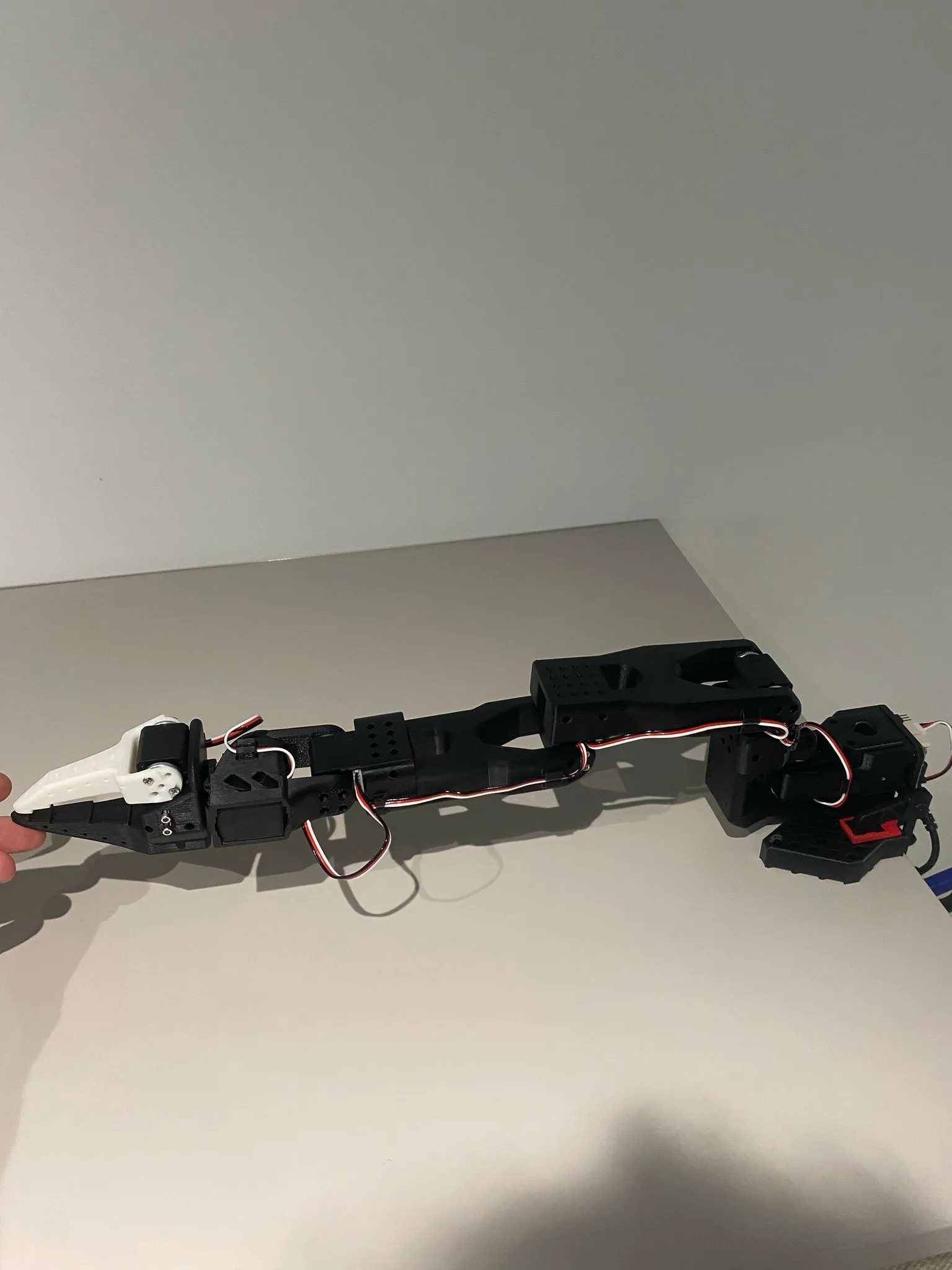

2. 从臂零位（ zero position）


3. 从臂旋转位（rotated target position）

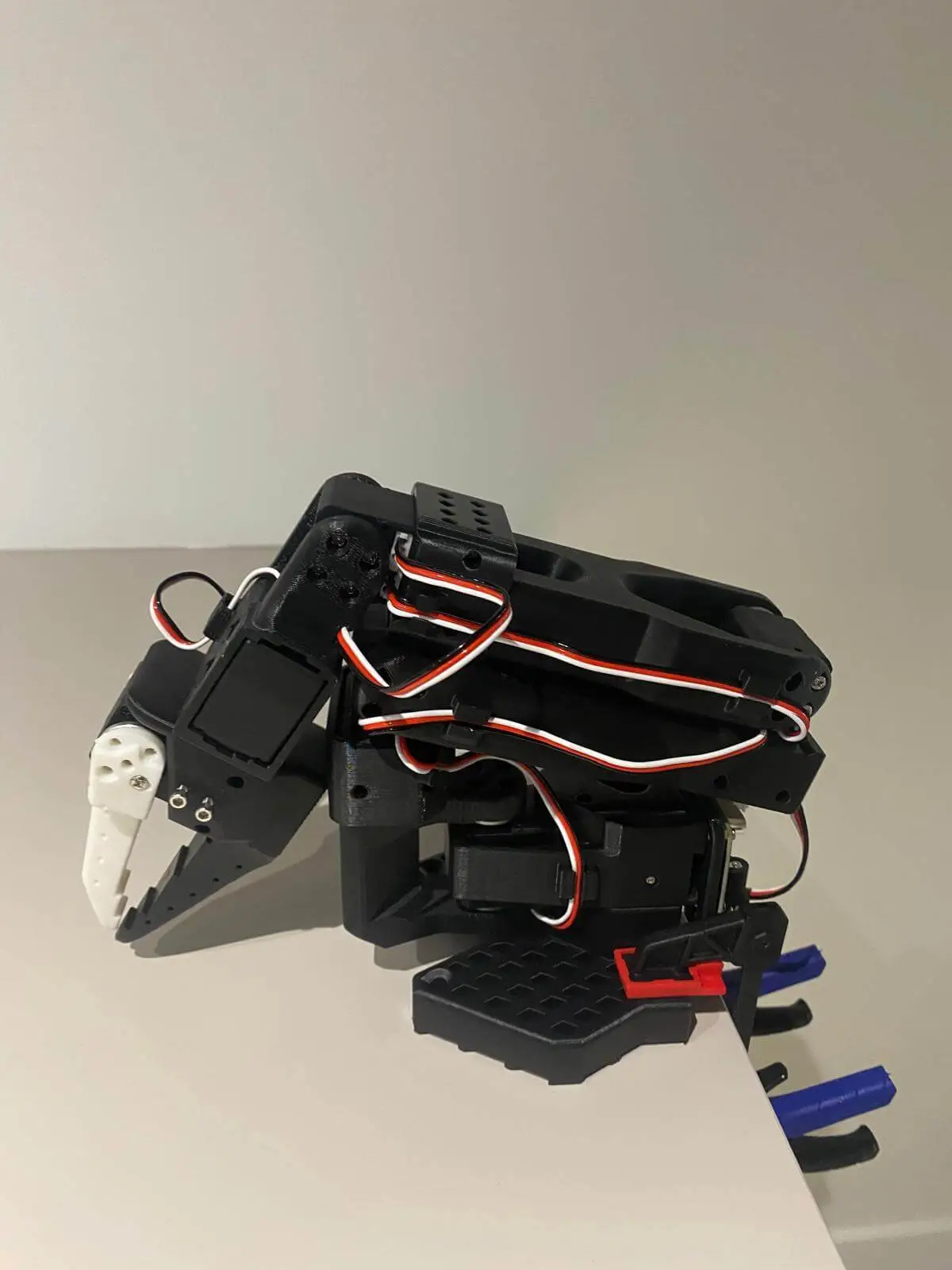

4. 从臂就绪等待位（rest position）


5. 主臂中间位（new middle position）


6. 主臂零位（zero position）


7. 主臂旋转位（rotated target position）

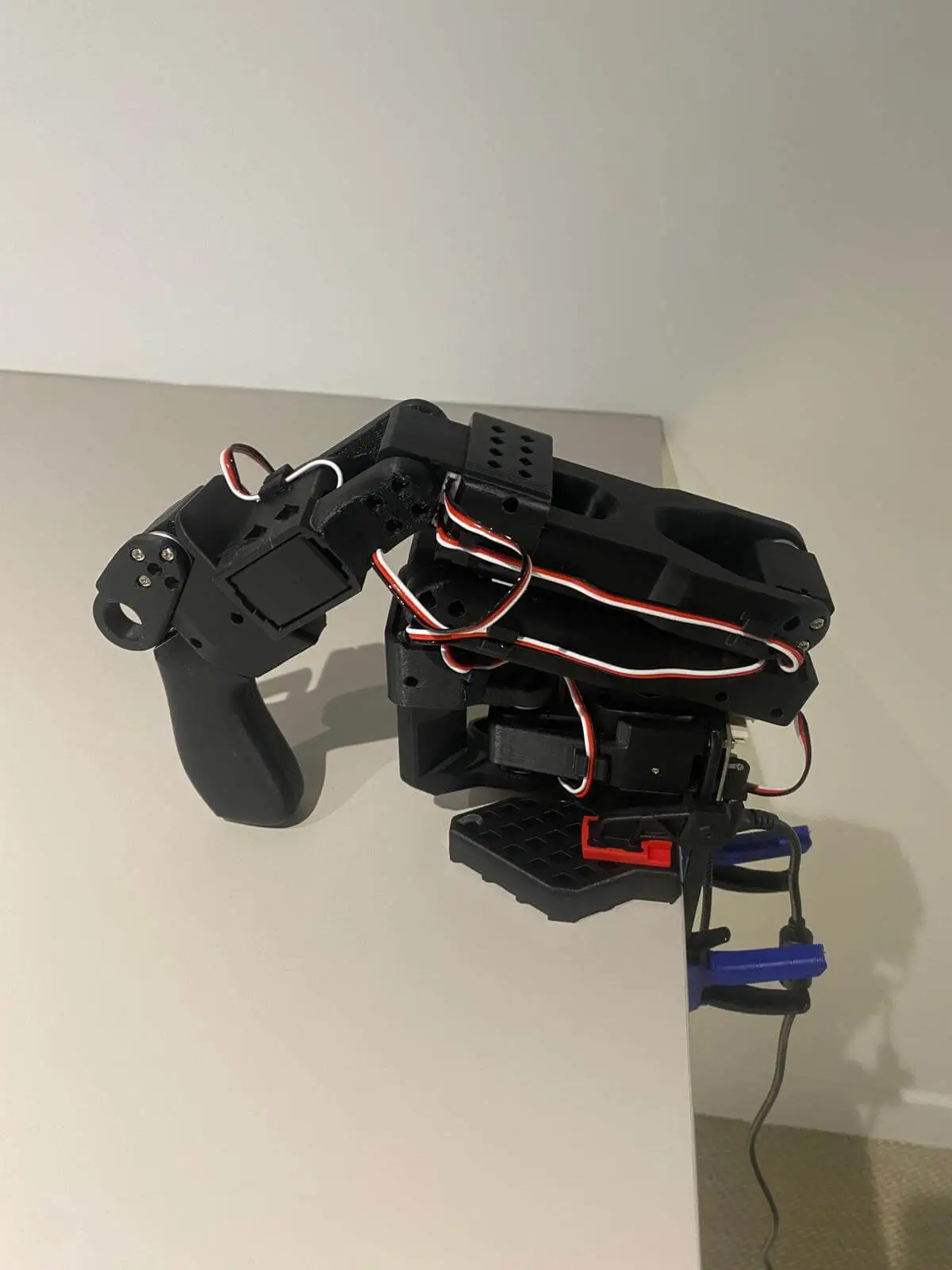

8. 主臂就绪等待位（rest position）

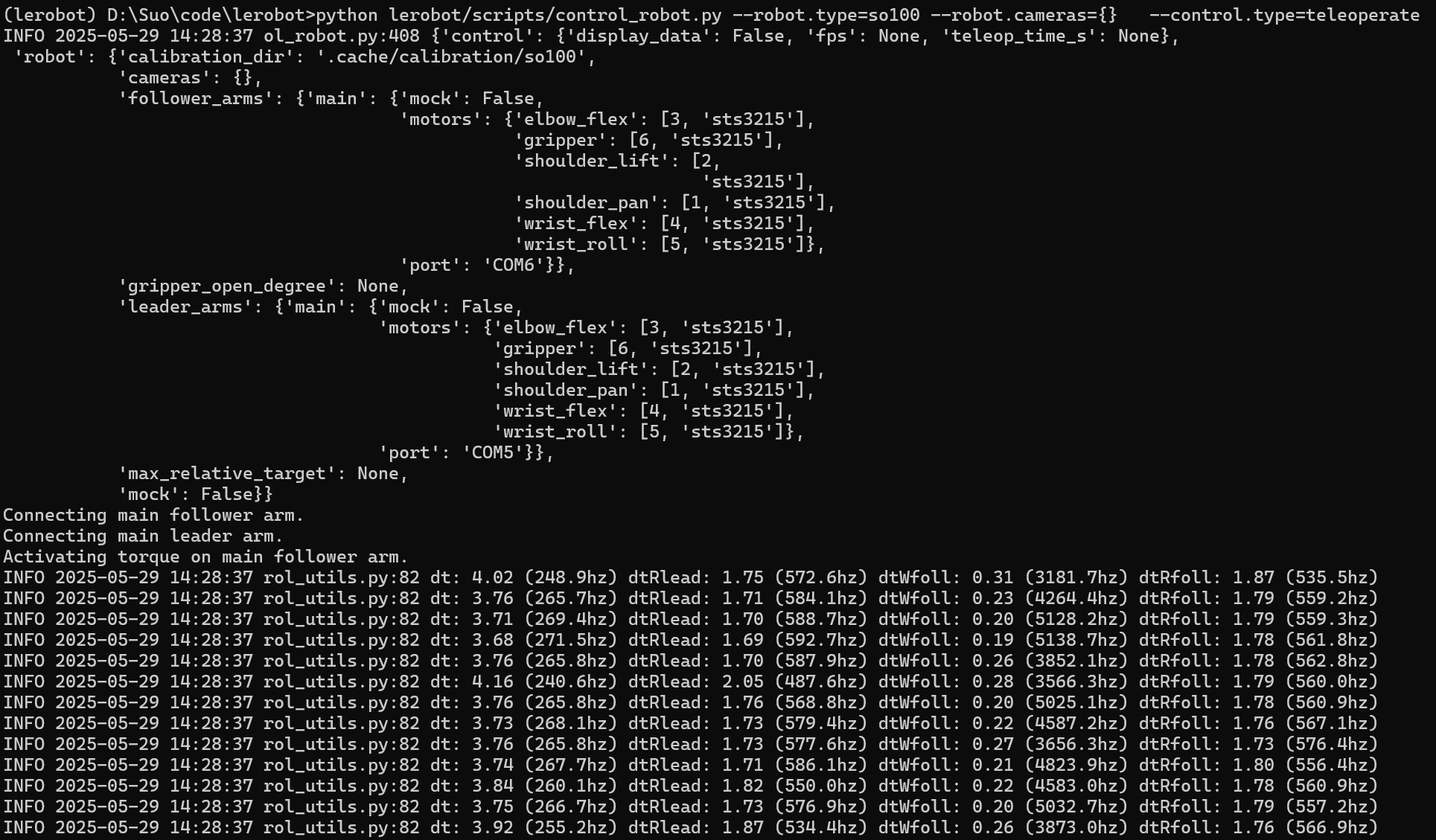

2. 遥控

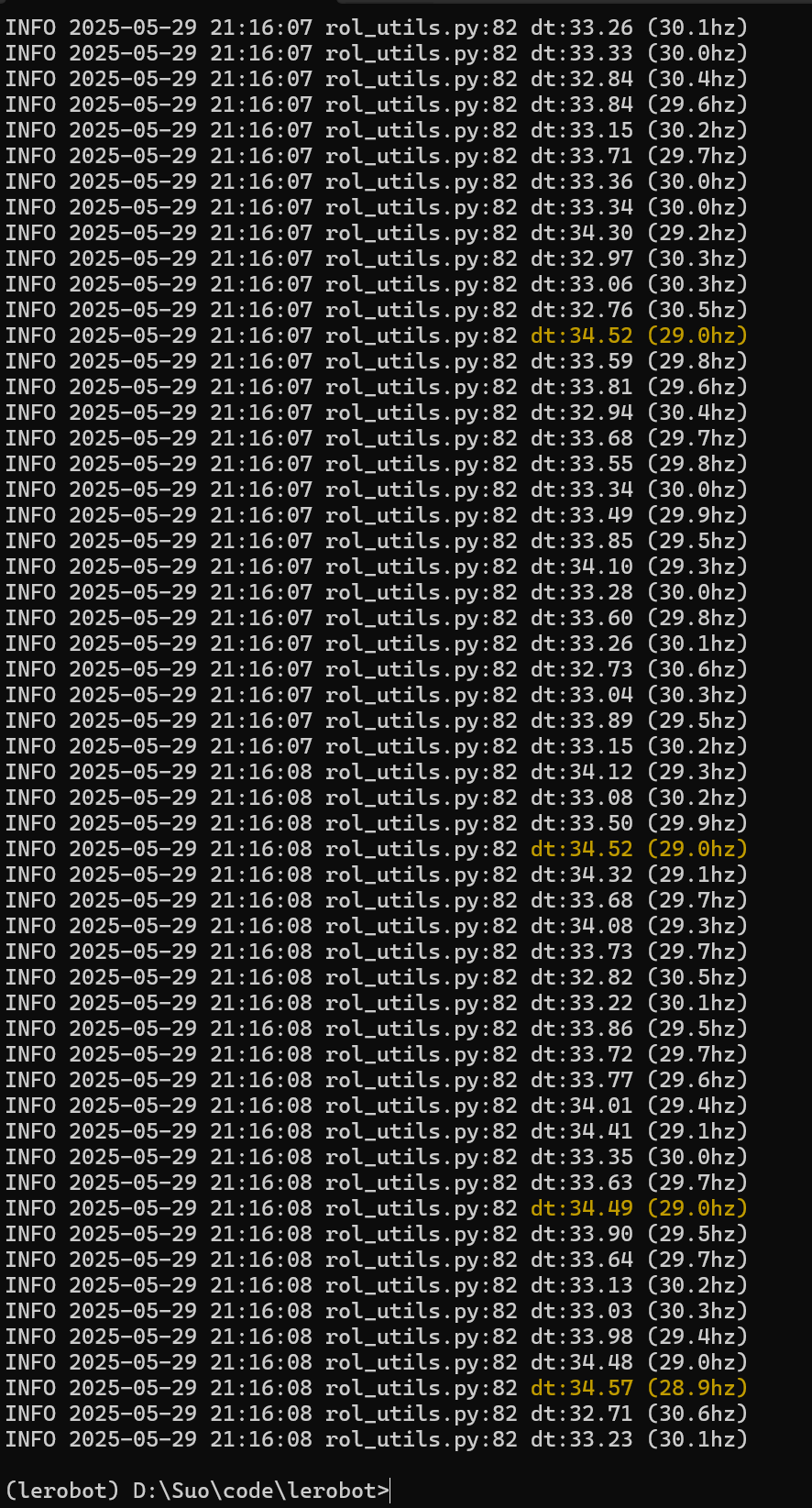

python lerobot/scripts/control_robot.py --robot.type=so100 --robot.cameras={}   --control.type=teleoperate

lerobot 机械臂跟随操控

3. 数据录制

有个录制10次训练的文章：【https://blog.csdn.net/suoxd123/article/details/148322591】

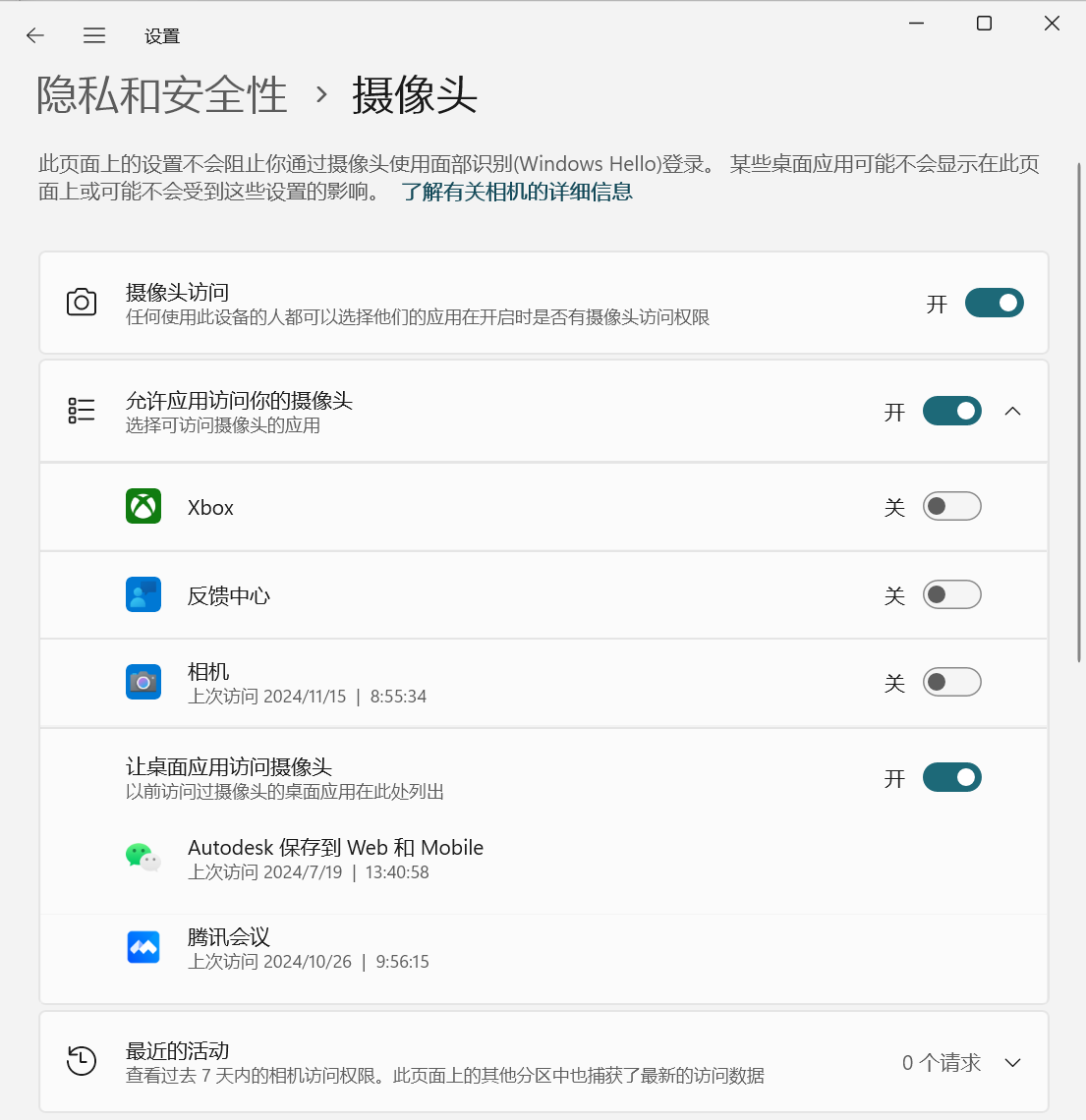

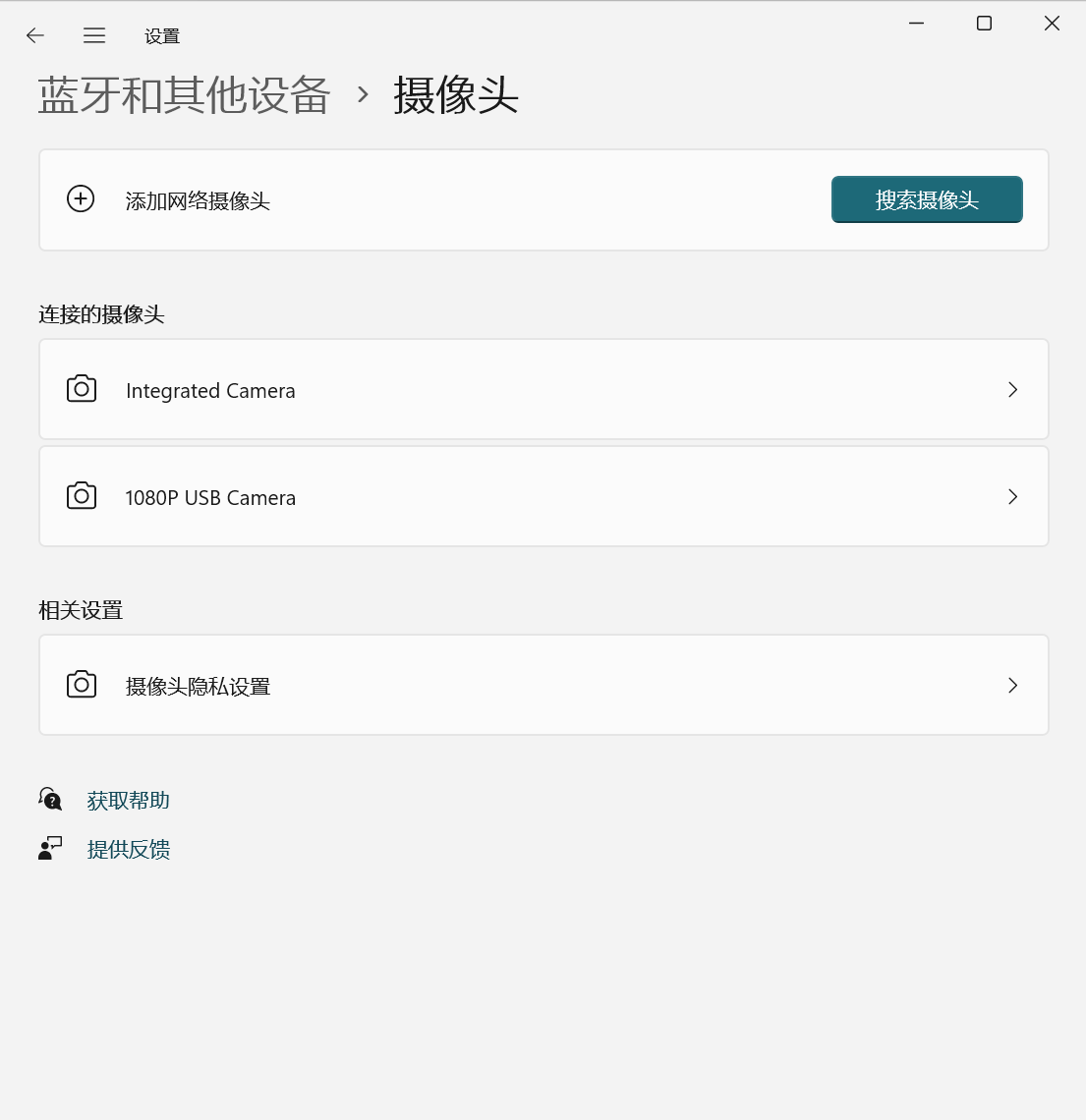

3.1 打开摄像头权限

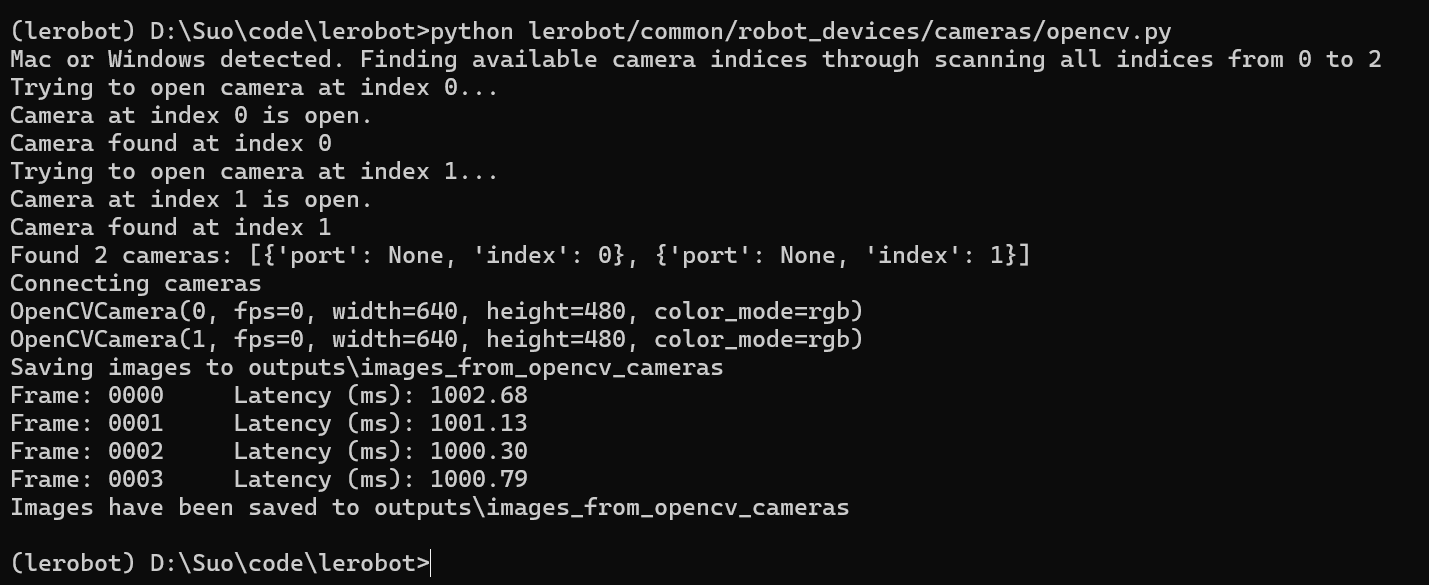

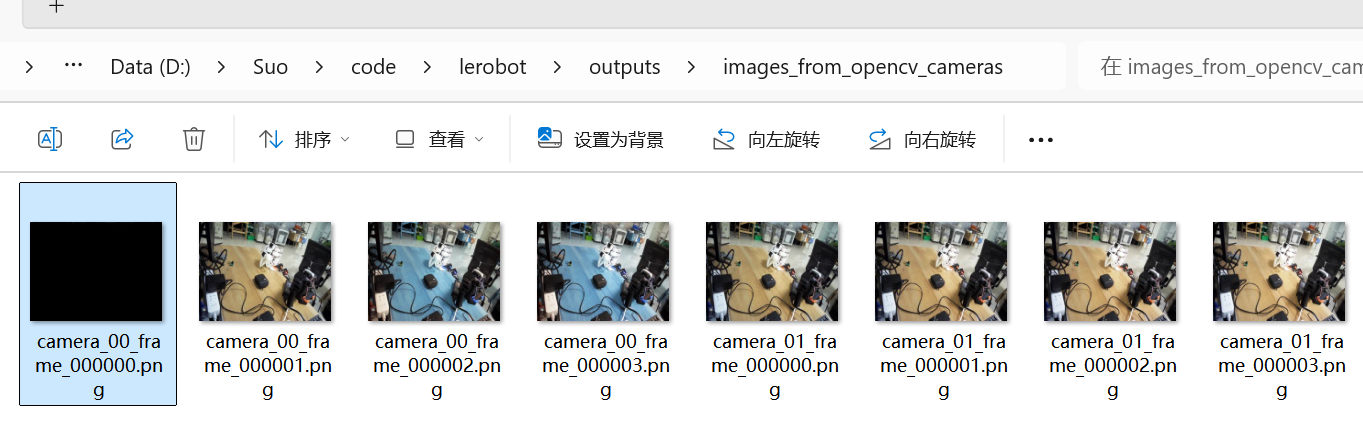

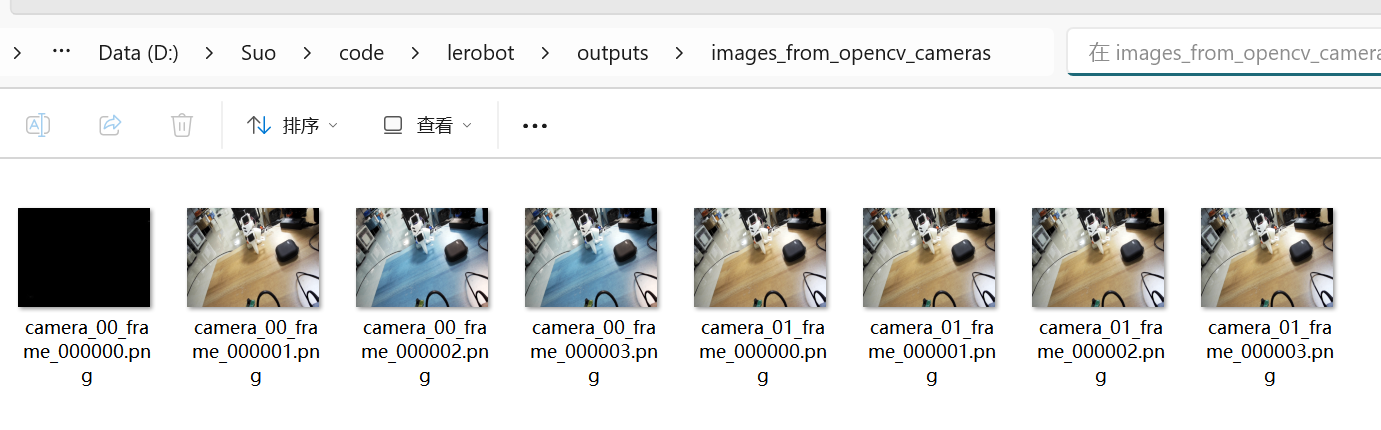

3.2 验证摄像头可用

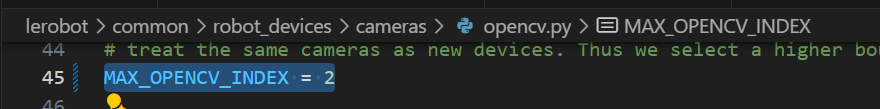

# 修改查找最大序号（默认60）：MAX_OPENCV_INDEX = 2
# 默认打开摄像头采集图像4秒（USB口延时1秒有点高）
#     parser.add_argument(
#         "--record-time-s",
#          type=float,
#         default=4.0,
#         help="Set the number of seconds used to record the frames. By default, 2 seconds.",
#     )
python lerobot/common/robot_devices/cameras/opencv.py

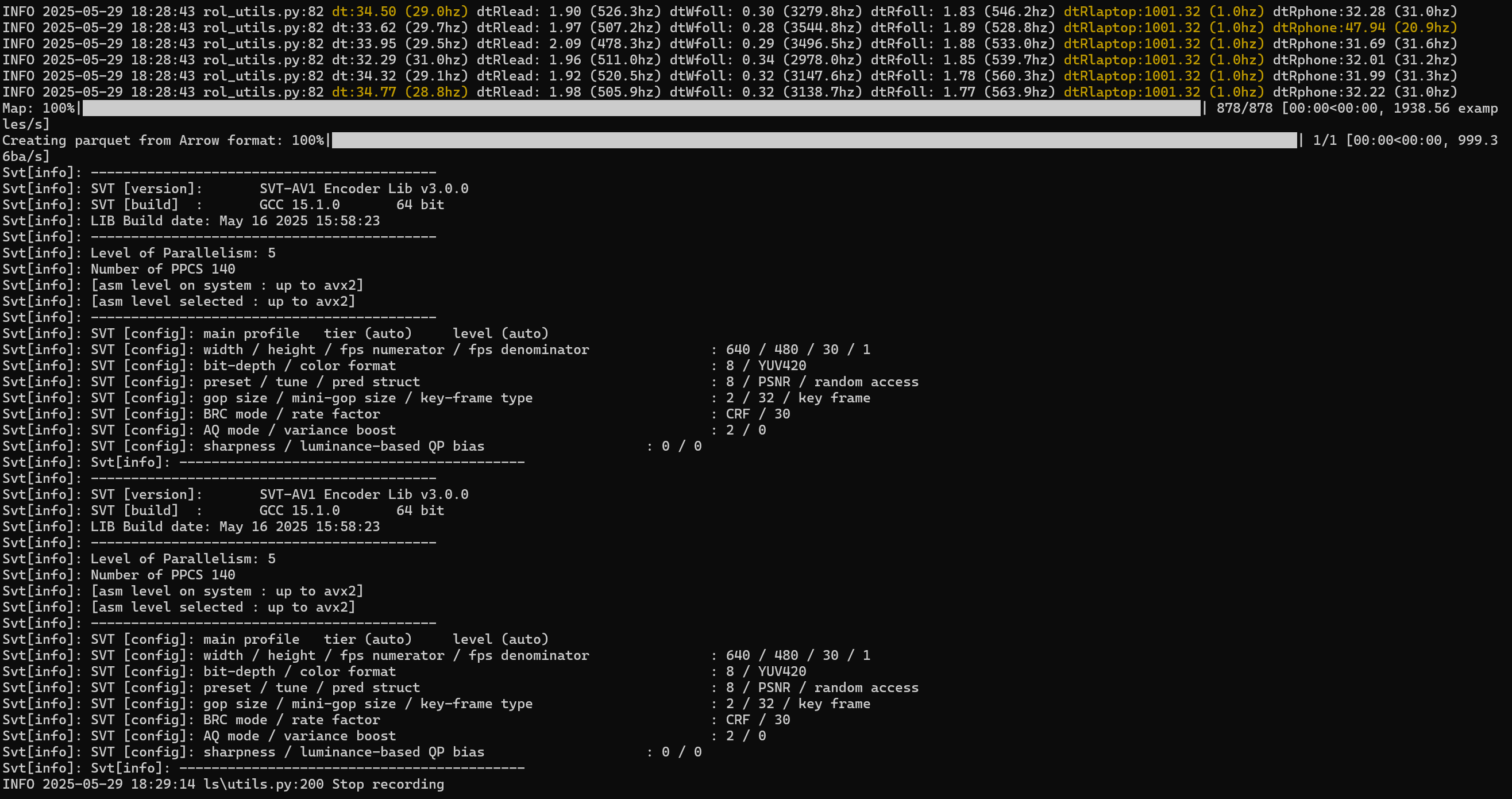

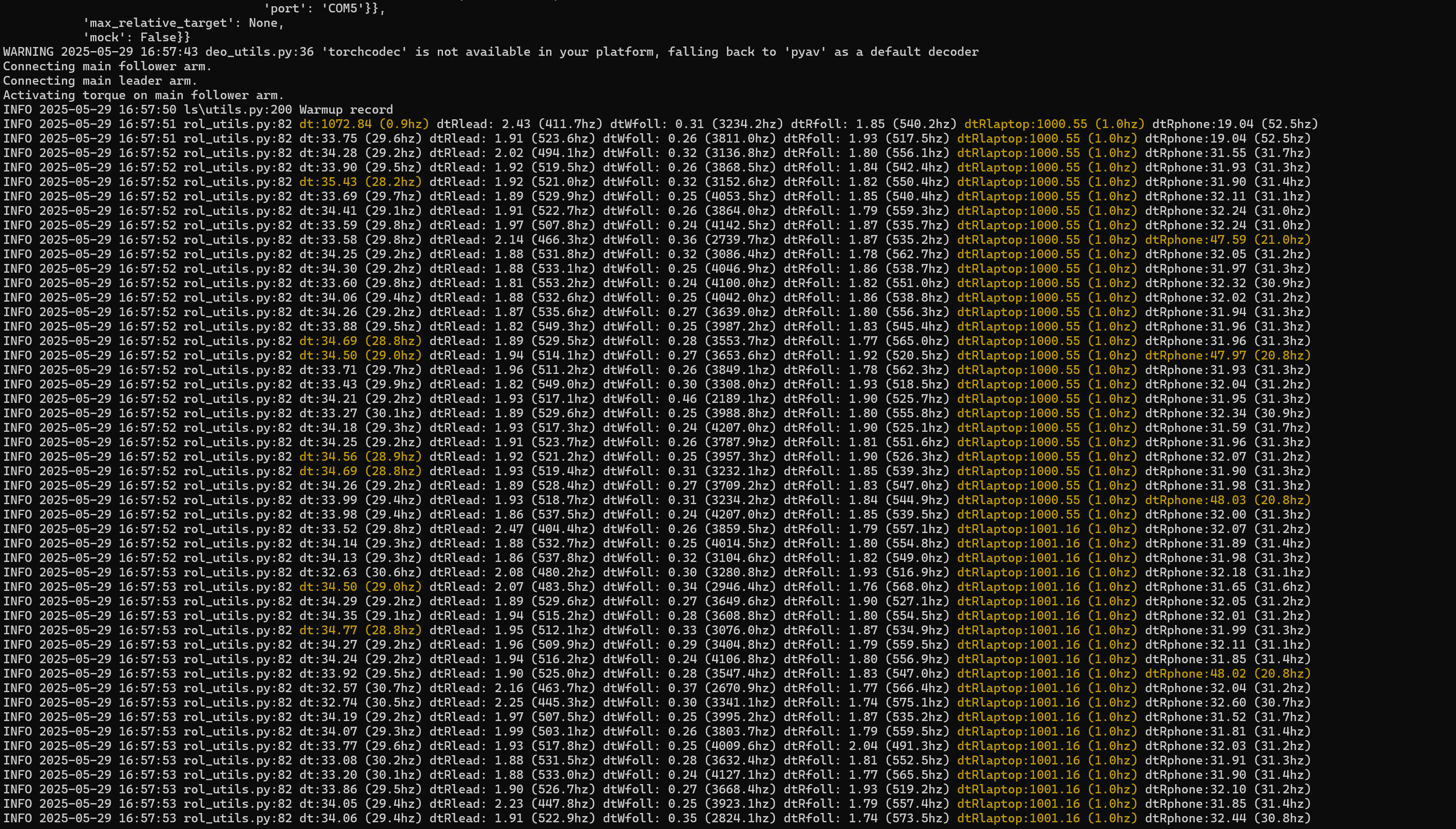

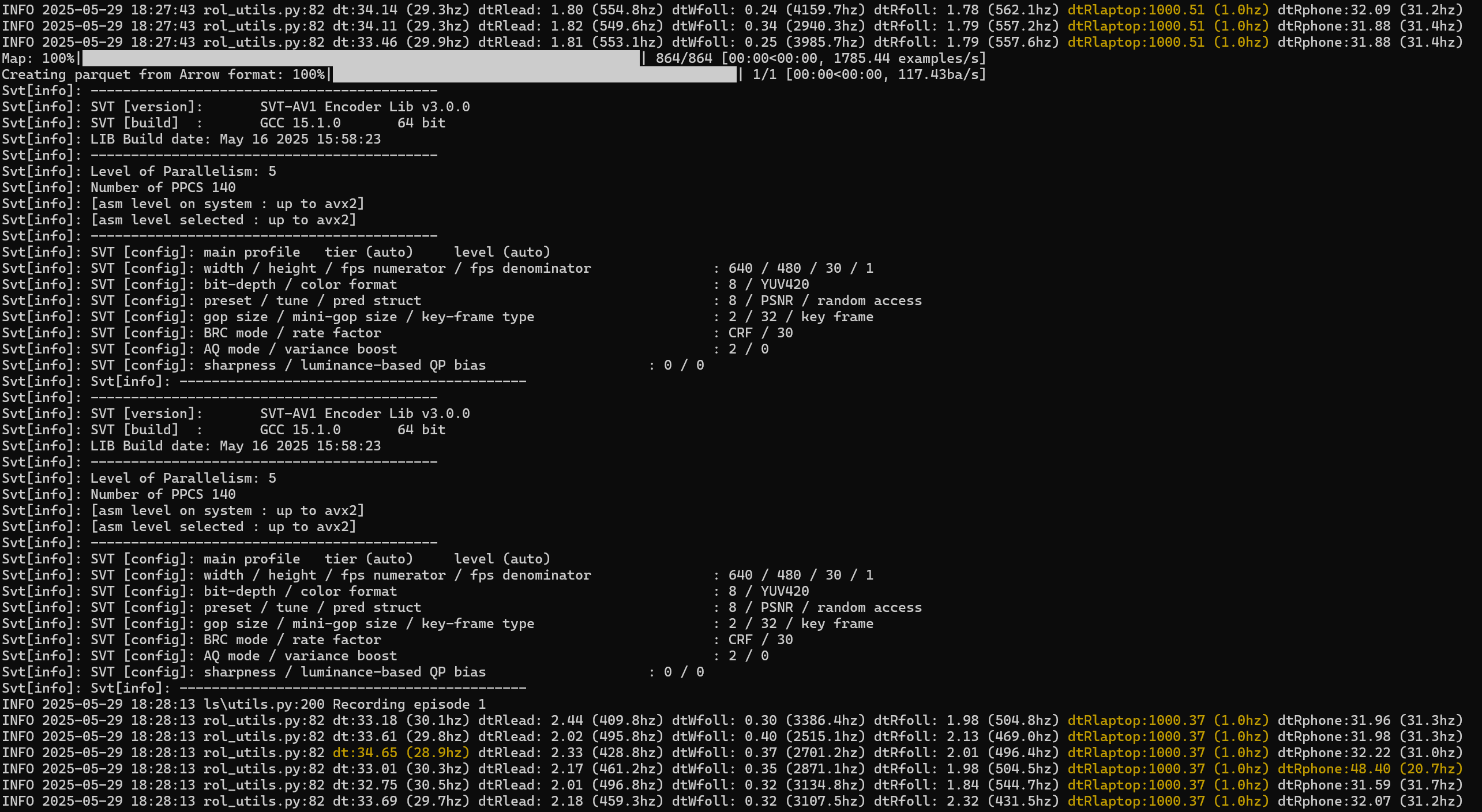

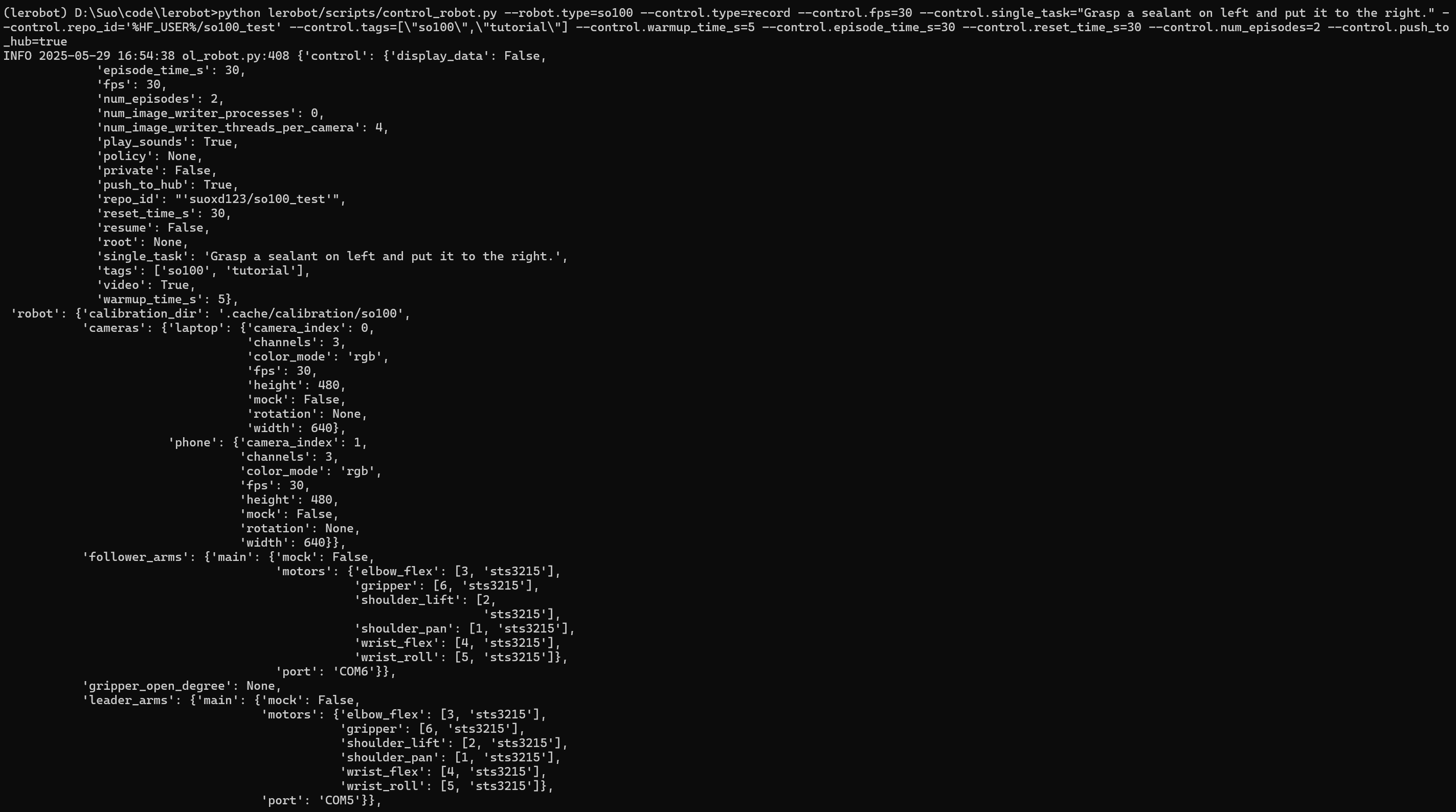

3.3 执行动作录制

# 进行两轮录制：control.num_episodes=2
# 单次录制30s时间：control.episode_time_s=30

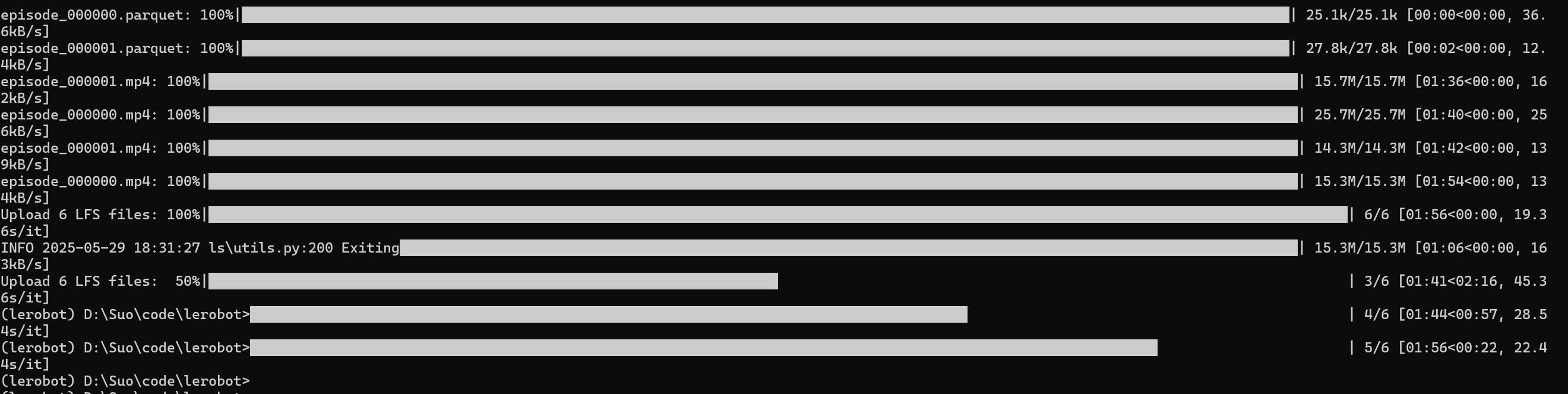

python lerobot/scripts/control_robot.py --robot.type=so100 --control.type=record --control.fps=30 --control.single_task="Grasp a sealant on left and put it to the right." --control.repo_id="%HF_USER%/so100_test" --control.tags=[\"so100\",\"tutorial\"] --control.warmup_time_s=5 --control.episode_time_s=30 --control.reset_time_s=30 --control.num_episodes=2 --control.push_to_hub=true

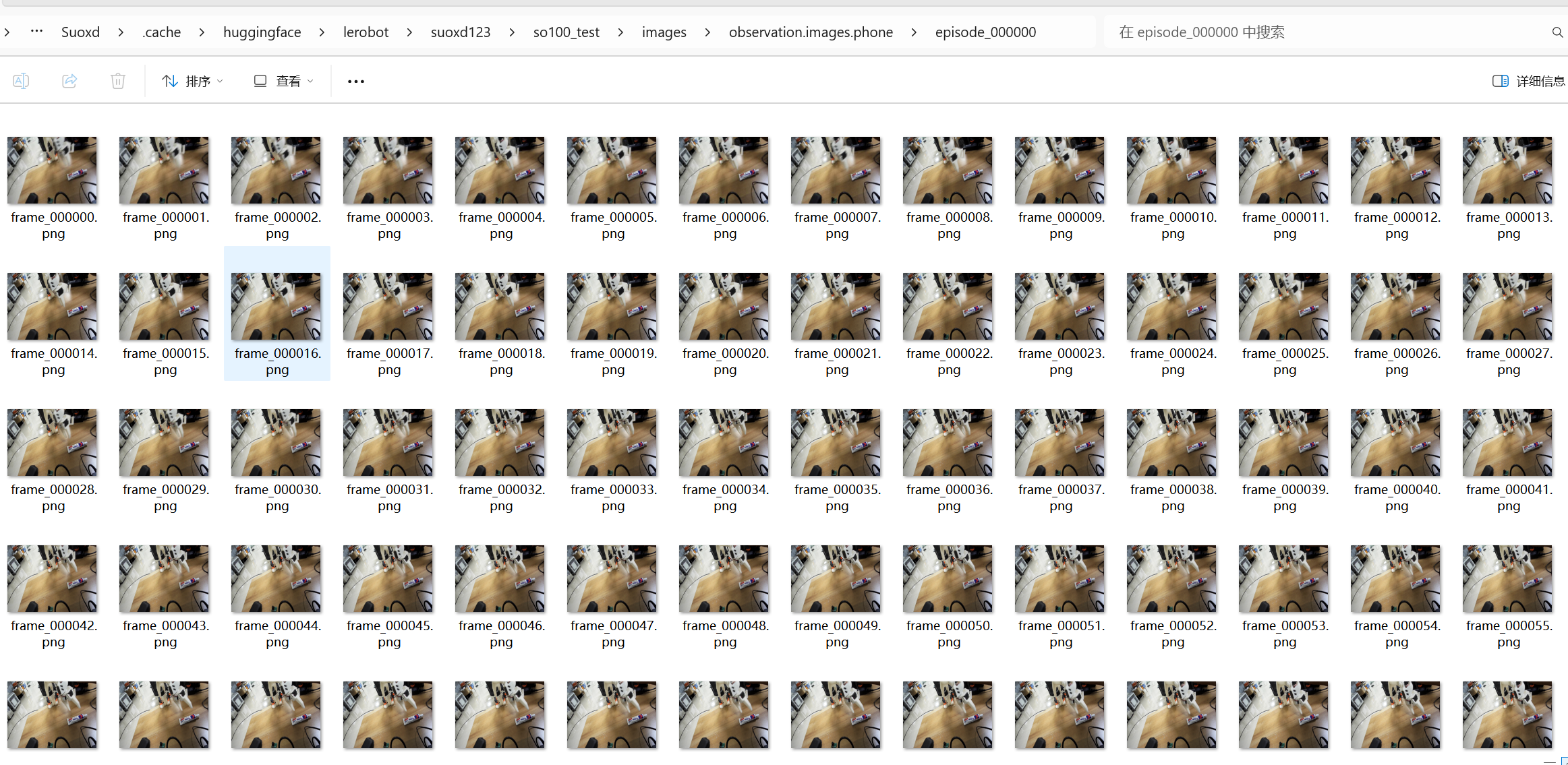

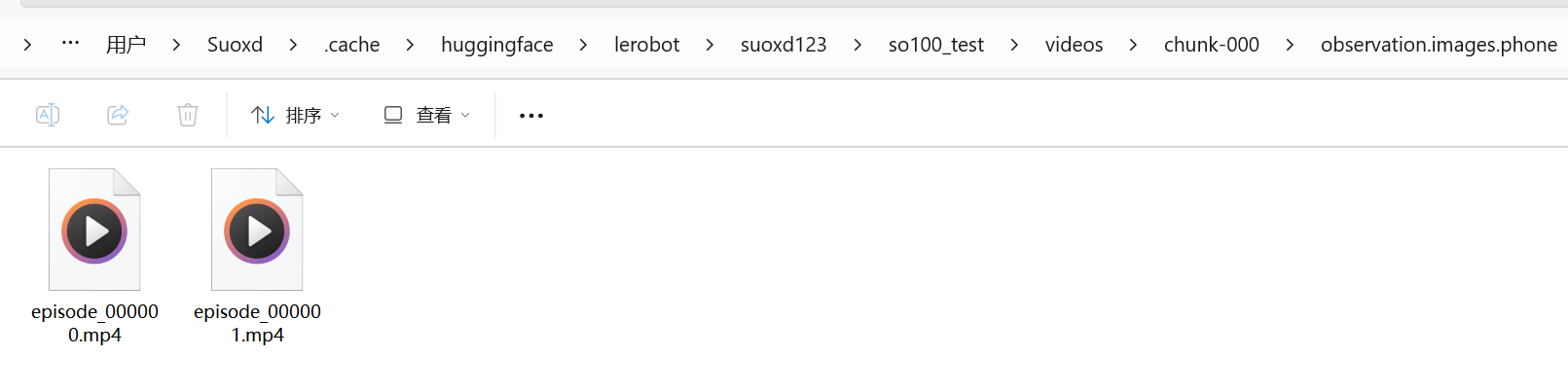

图片是中间状态，是用来编码为视频的（使用av库），最终生成视频后，图片会被自动删除

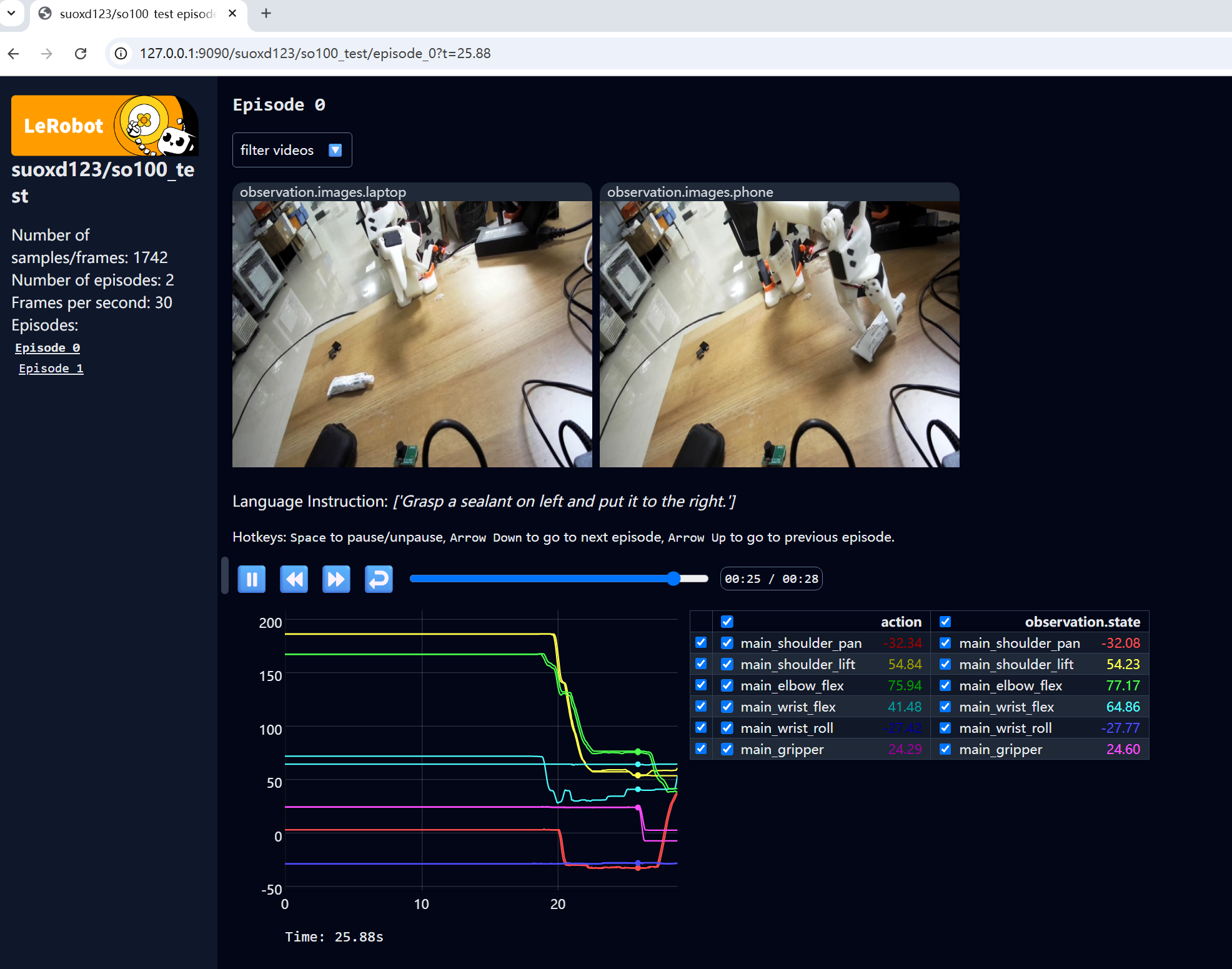

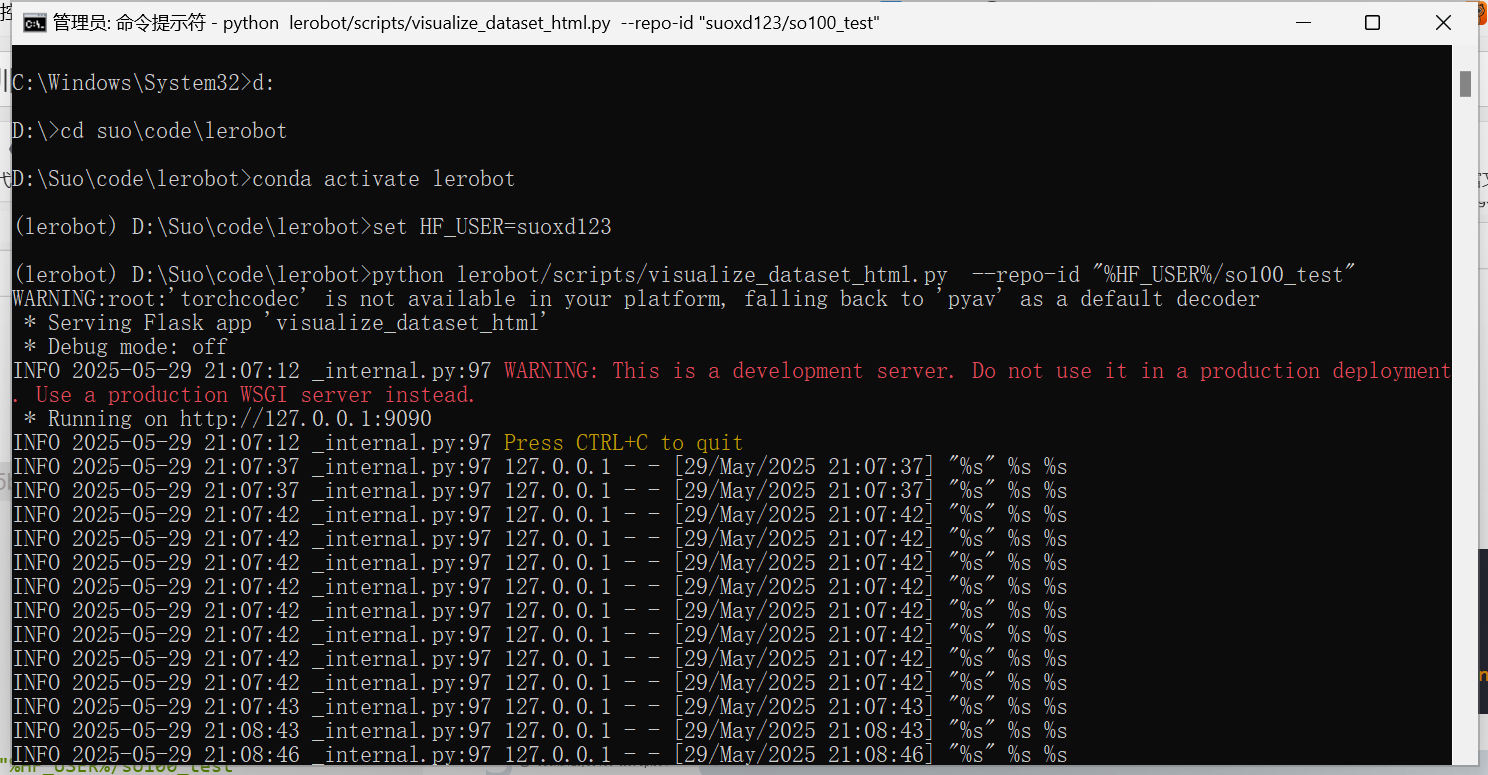

3.4 本地查看录制的数据集

# 管理员权限：查看当前数据集
python lerobot/scripts/visualize_dataset_html.py  --repo-id "%HF_USER%/so100_test"

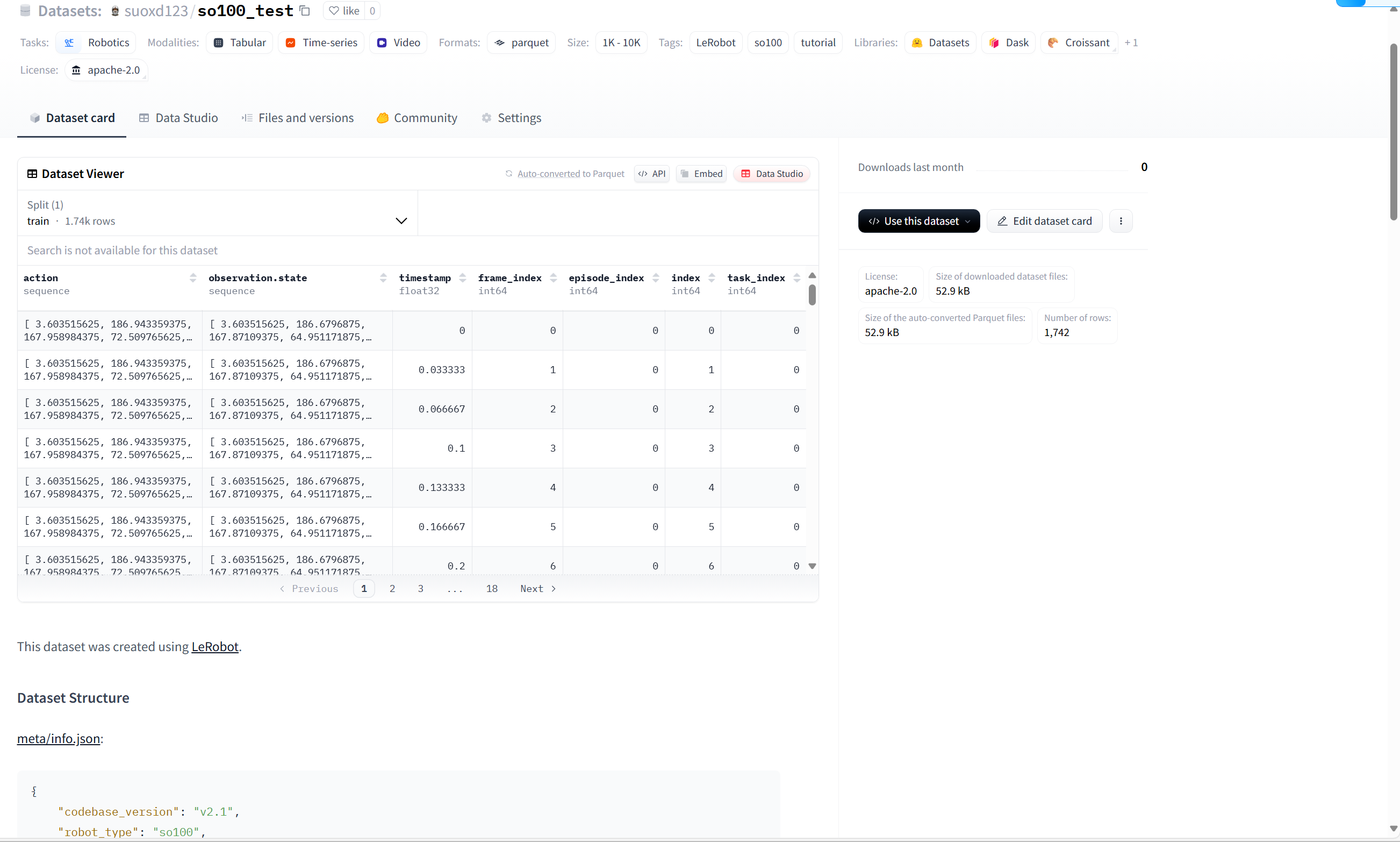

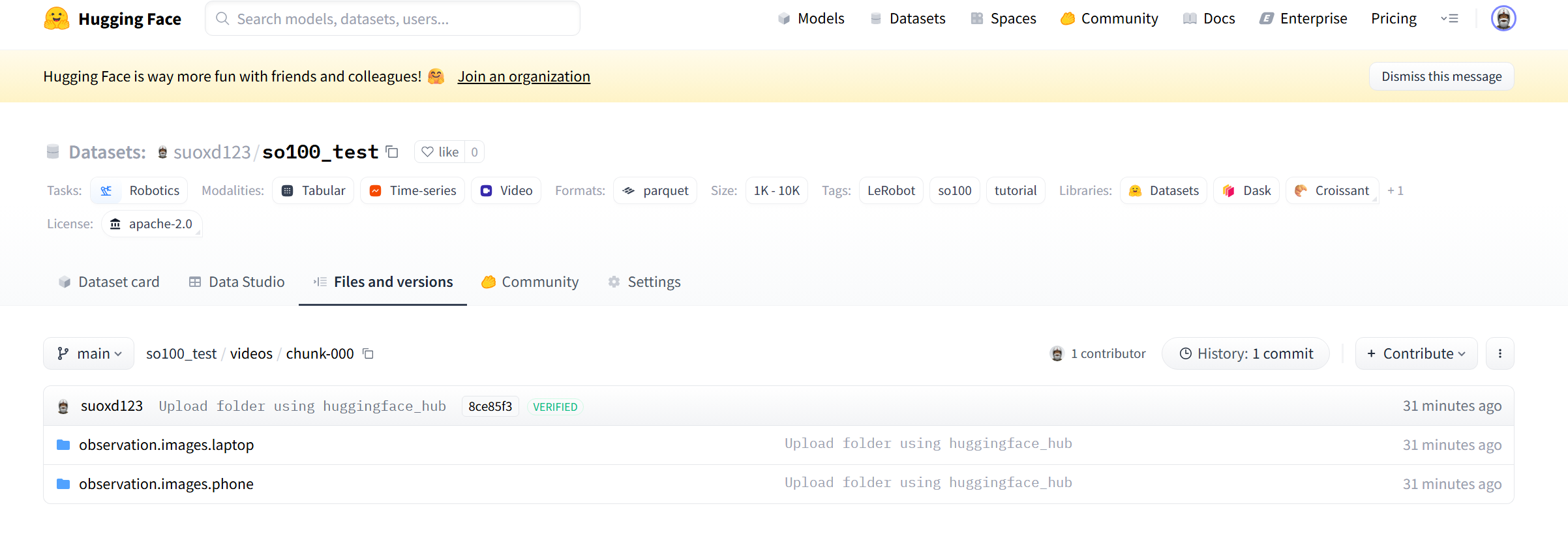

3.5 在线平台查看数据集

huggingface官网-> datasets -> 搜索：suoxd123

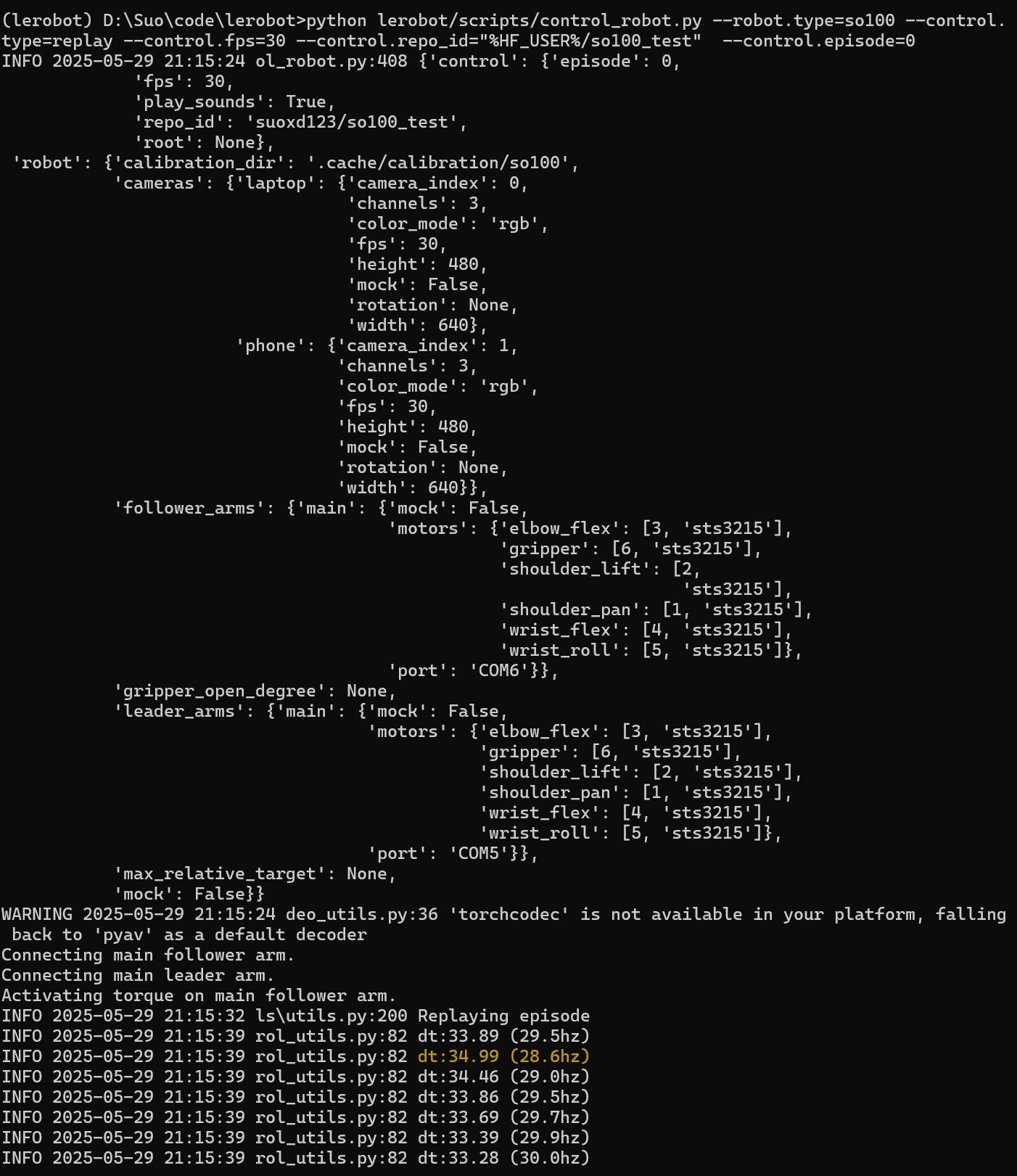

3.7 本地回放动作

# 从臂回放第一次动作（episode=0）
python lerobot/scripts/control_robot.py --robot.type=so100 --control.type=replay --control.fps=30 --control.repo_id="%HF_USER%/so100_test"  --control.episode=0

动作回放

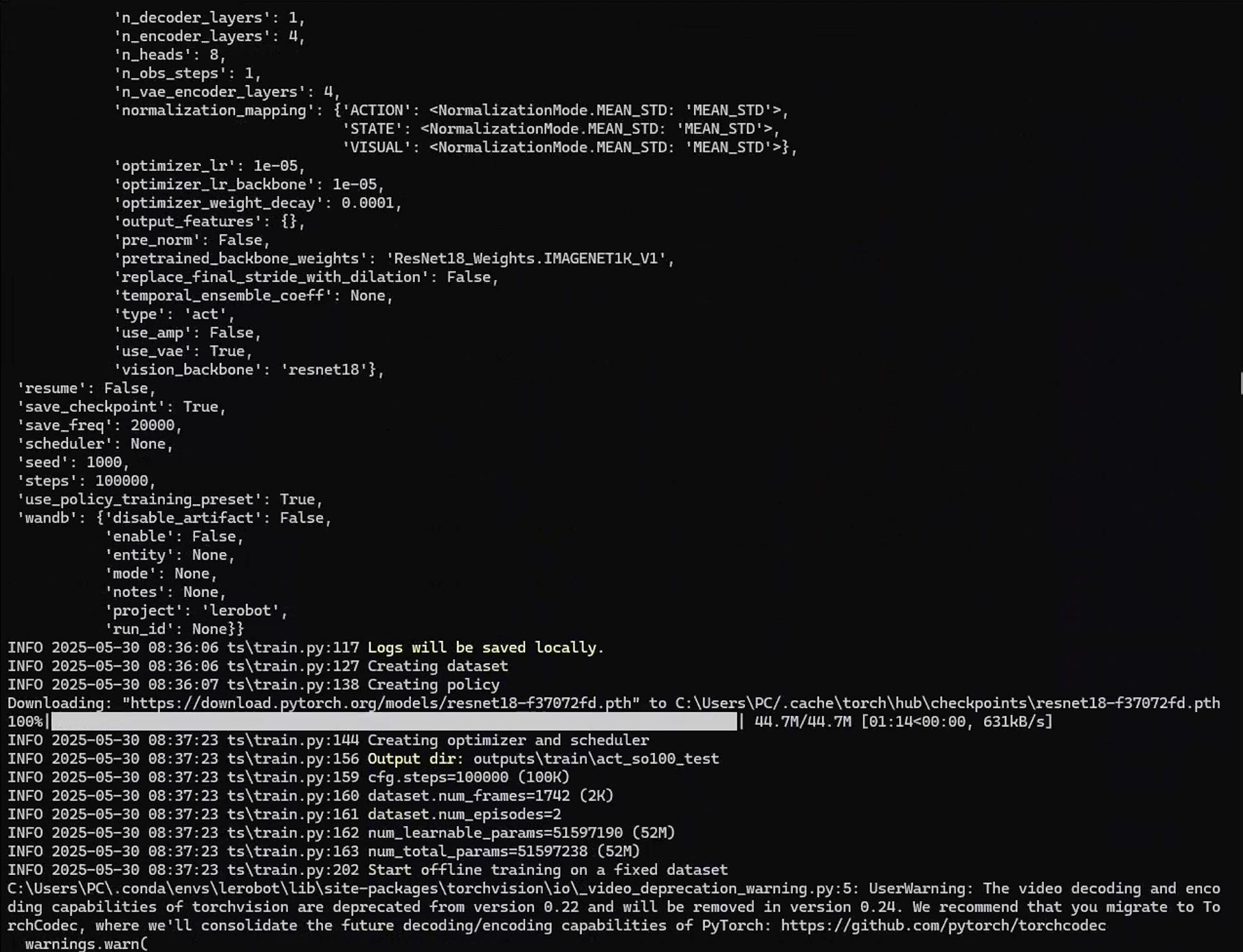

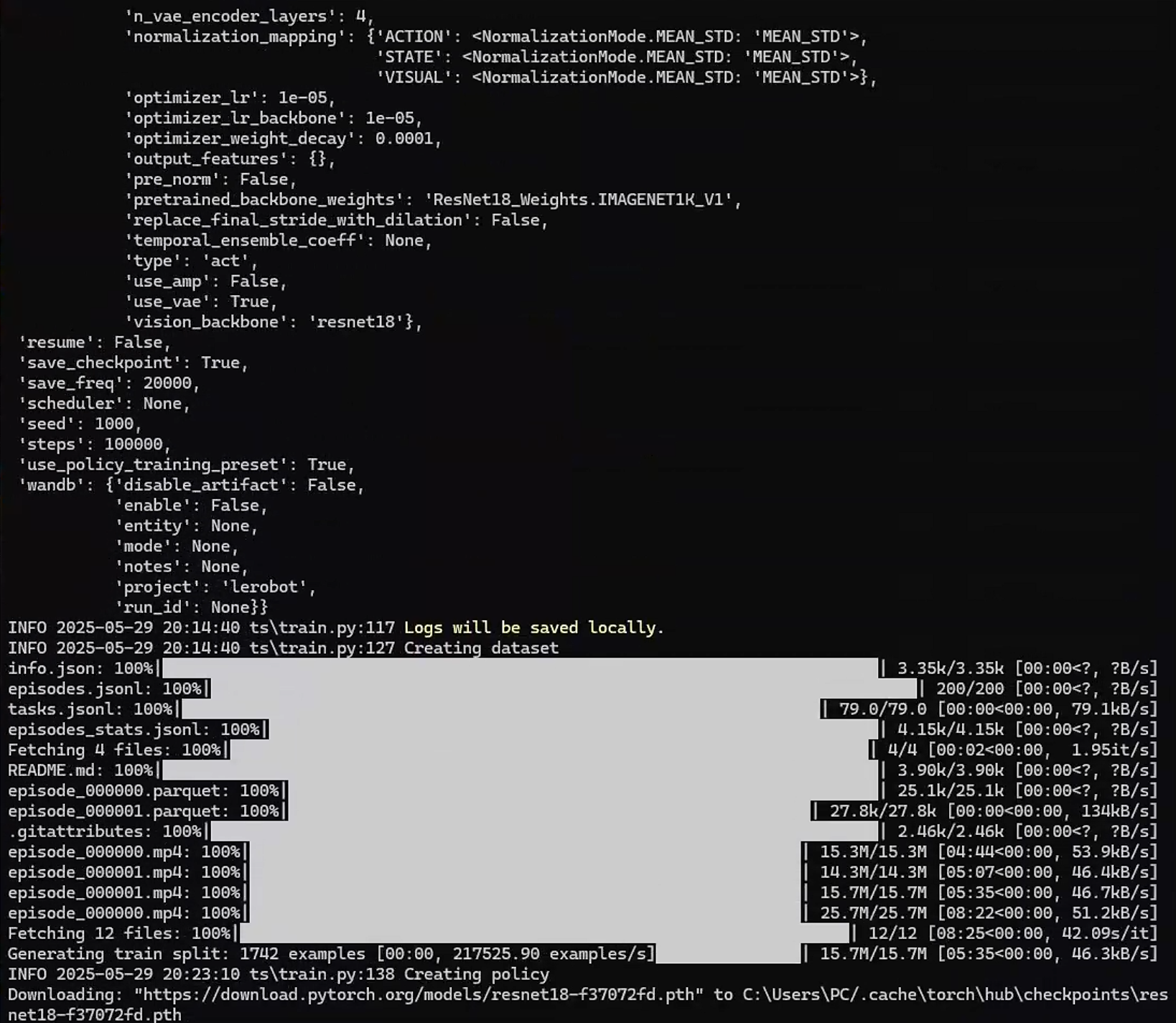

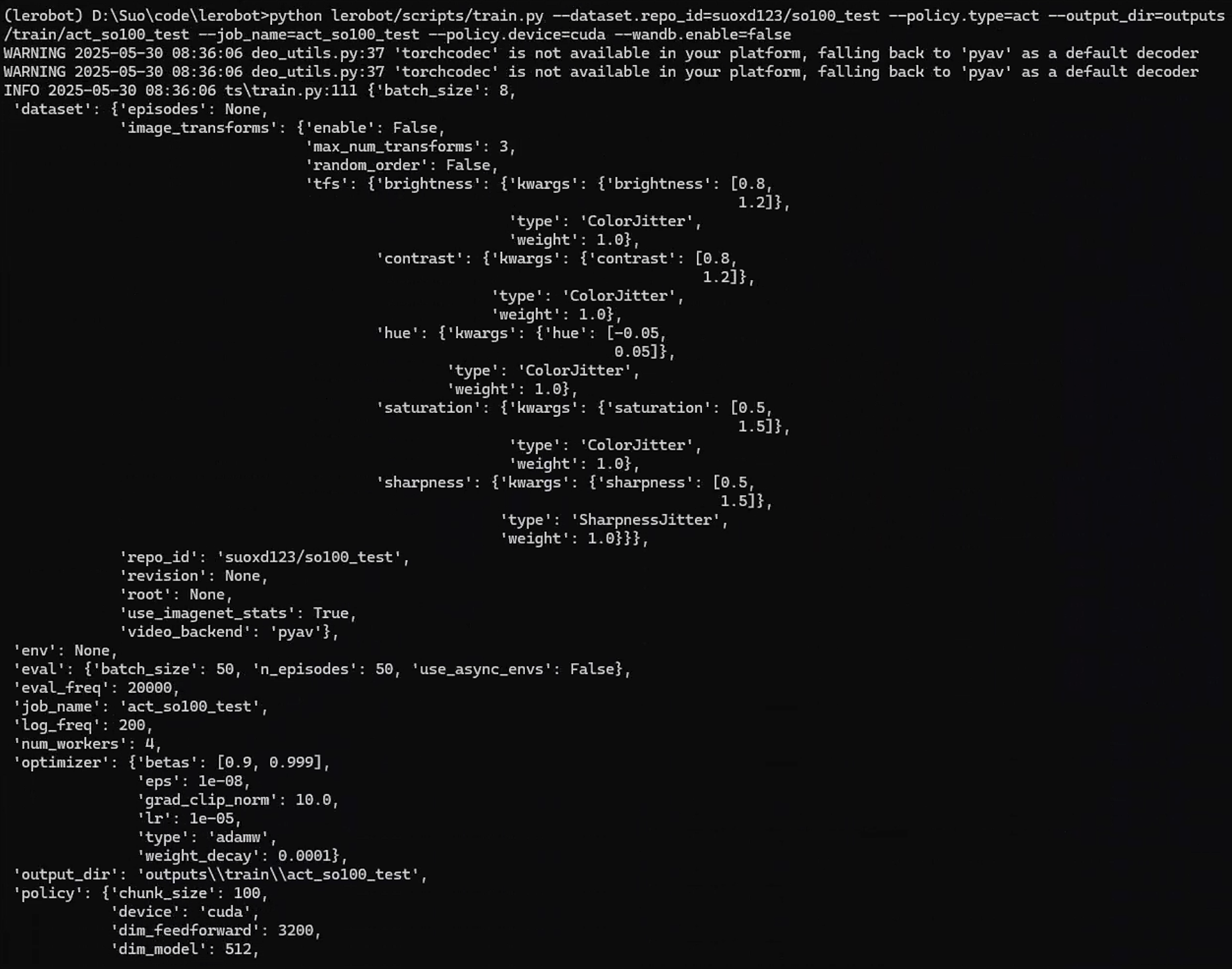

4. 训练

# 当前用4090显卡，2个30秒训练视频，完成训练要2个小时左右
python lerobot/scripts/train.py --dataset.repo_id=suoxd123/so100_test --policy.type=act --output_dir=outputs/train/act_so100_test --job_name=act_so100_test --policy.device=cuda --wandb.enable=false

5. 训练源码概述

程序支持混合精度训练、梯度裁剪、检查点保存和恢复、WandB集成、定期评估、性能指标跟踪、自定义数据集和策略模型等，基本训练流程如下：

5.1 初始化配置

5.2 设置基础组件:

初始化WandB日志记录器(可选)
设置随机种子
配置CUDA设备和性能选项

5.3 创建训练所需对象

# 创建数据集
dataset = make_dataset(cfg)

# 创建评估环境(可选)
if cfg.eval_freq > 0 and cfg.env is not None:
    eval_env = make_env(cfg.env)

# 创建策略模型
policy = make_policy(cfg=cfg.policy, ds_meta=dataset.meta)

# 创建优化器和学习率调度器
optimizer, lr_scheduler = make_optimizer_and_scheduler(cfg, policy)

5.4 创建数据加载器

dataloader = torch.utils.data.DataLoader(
    dataset,
    num_workers=cfg.num_workers,
    batch_size=cfg.batch_size,
    shuffle=shuffle,
    sampler=sampler
)

5.5 训练循环: 主循环包含以下步骤

for _ in range(step, cfg.steps):
    # 获取批次数据
    batch = next(dl_iter)

    # 更新策略
    train_tracker, output_dict = update_policy(
        train_tracker,
        policy,
        batch,
        optimizer,
        cfg.optimizer.grad_clip_norm,
        grad_scaler,
        lr_scheduler,
        use_amp=cfg.policy.use_amp
    )

    # 定期执行:
    # - 日志记录 (每 cfg.log_freq 步)
    # - 保存检查点 (每 cfg.save_freq 步)
    # - 评估模型 (每 cfg.eval_freq 步)

5.6 更新策略

def update_policy():
    # 1. 前向传播计算损失
    loss, output_dict = policy.forward(batch)

    # 2. 反向传播
    grad_scaler.scale(loss).backward()

    # 3. 梯度裁剪
    grad_norm = torch.nn.utils.clip_grad_norm_(...)

    # 4. 优化器更新
    grad_scaler.step(optimizer)

    # 5. 重置梯度
    optimizer.zero_grad()

    # 6. 更新学习率
    if lr_scheduler is not None:
        lr_scheduler.step()

5.7 指标跟踪:

loss: 损失值
grad_norm: 梯度范数
lr: 学习率
update_s: 更新时间
dataloading_s: 数据加载时间

6. 异常记录

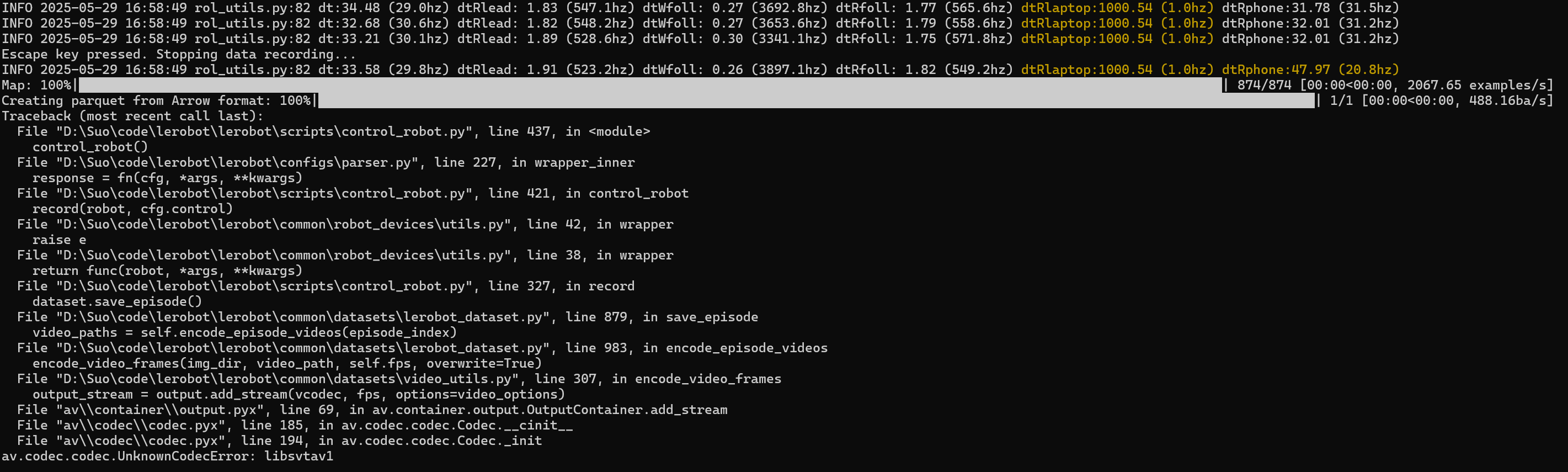

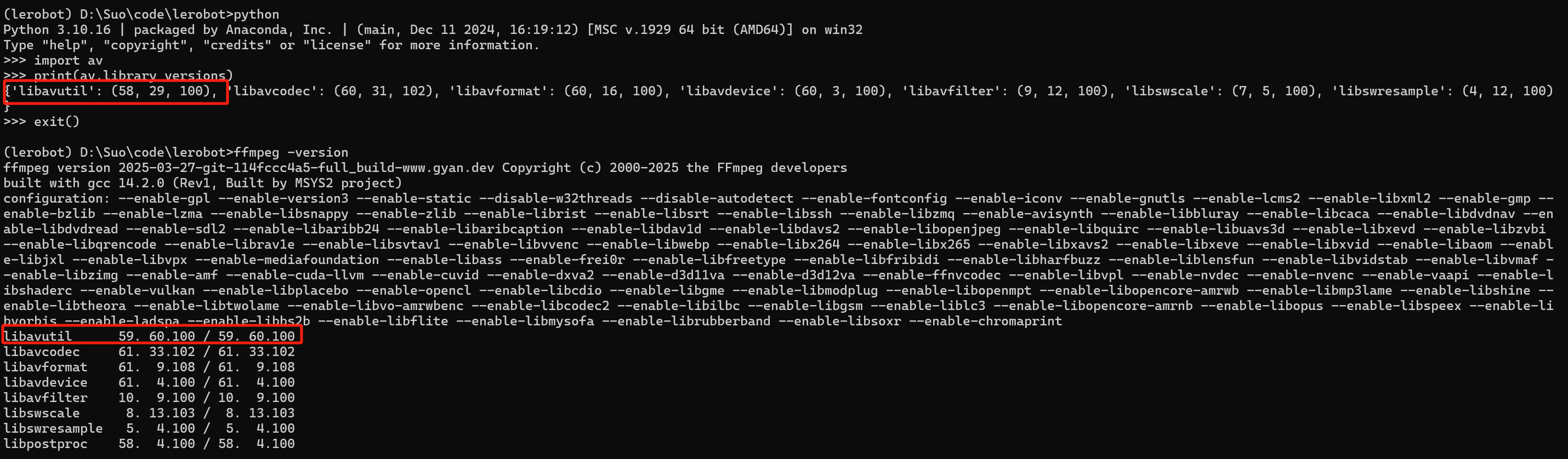

6.1 无法使用libsvtav1编码器

# 查看版本
import av
print(av.library_versions)
ffmpeg -version

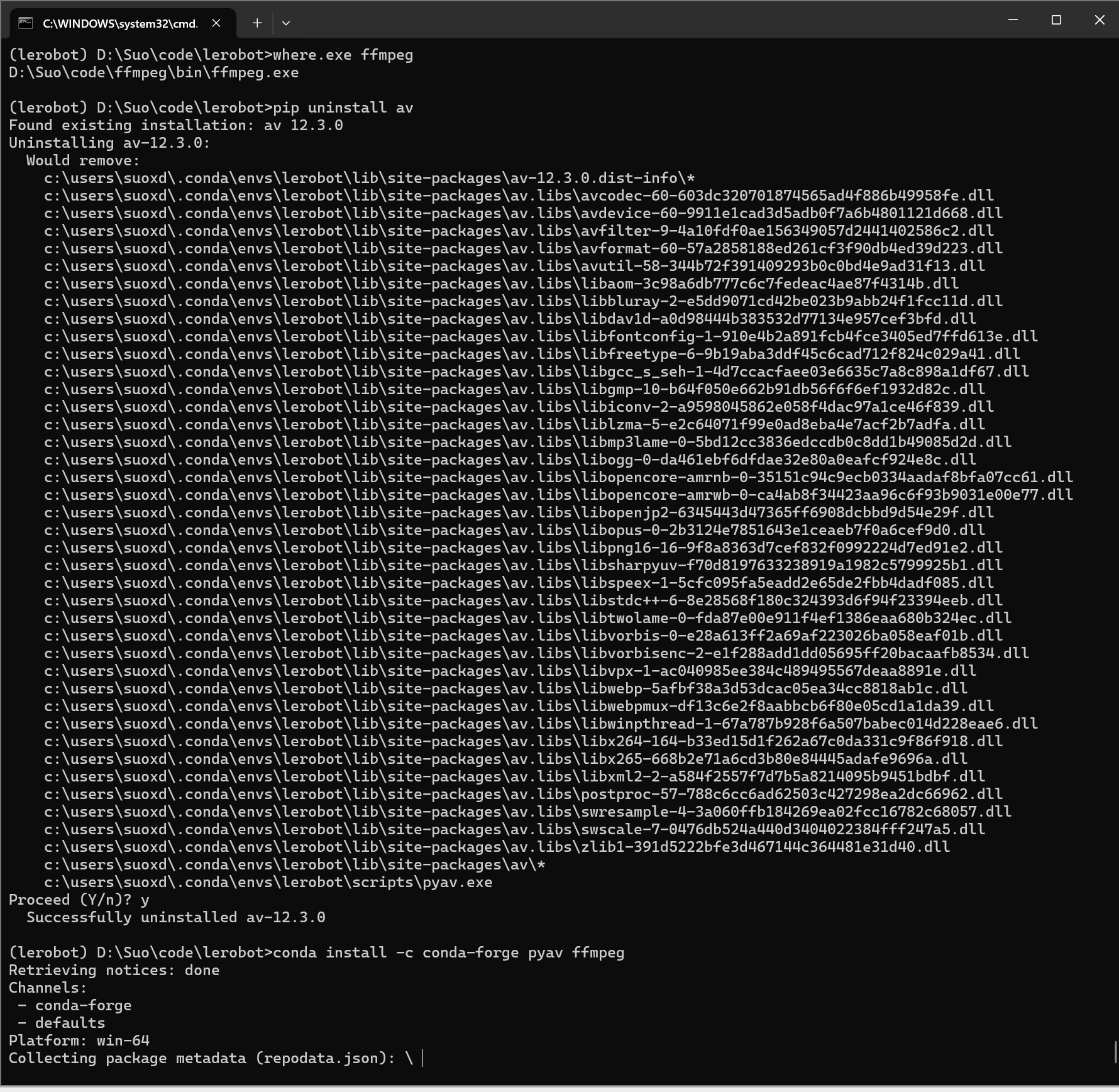

# 重新安装 av
pip uninstall av
conda install -c conda-forge pyav ffmpeg

故障：

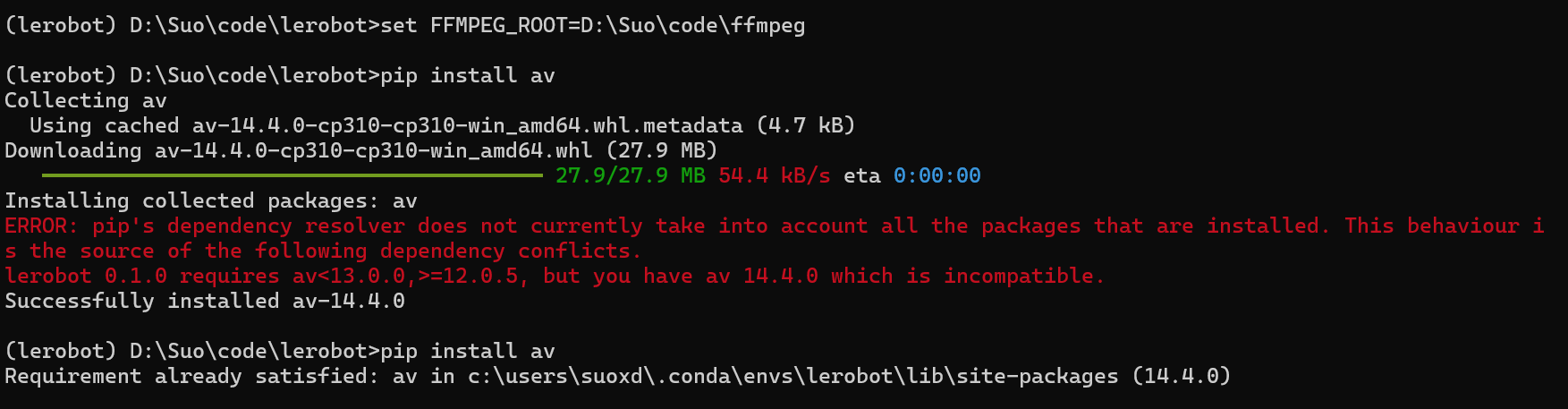

查看版本不一致，说明 PyAV 使用的是其自带的 FFmpeg（而非系统的），此时需要强制 PyAV 使用系统 FFmpeg

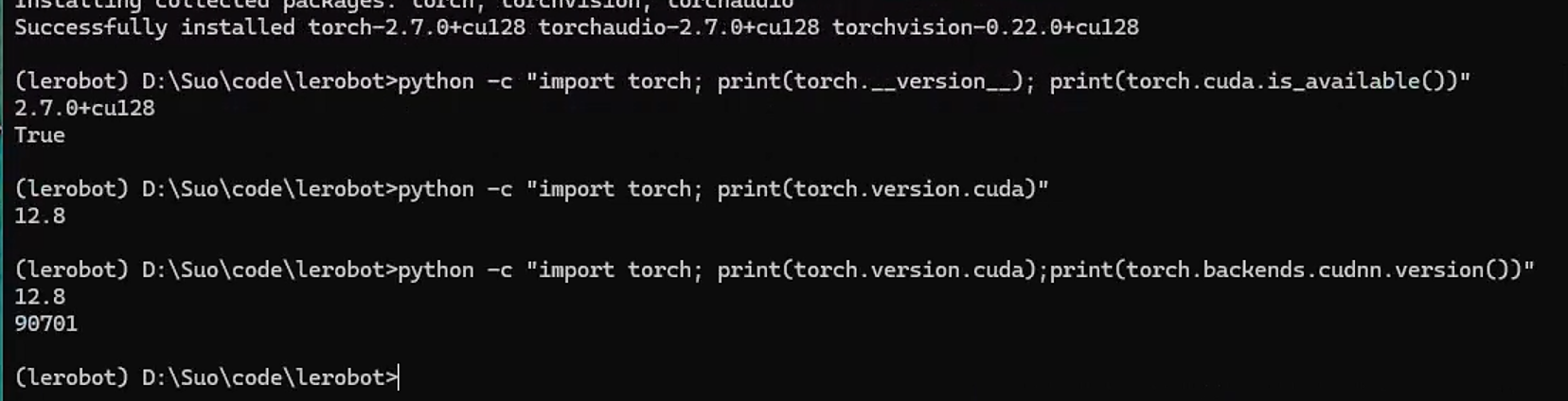

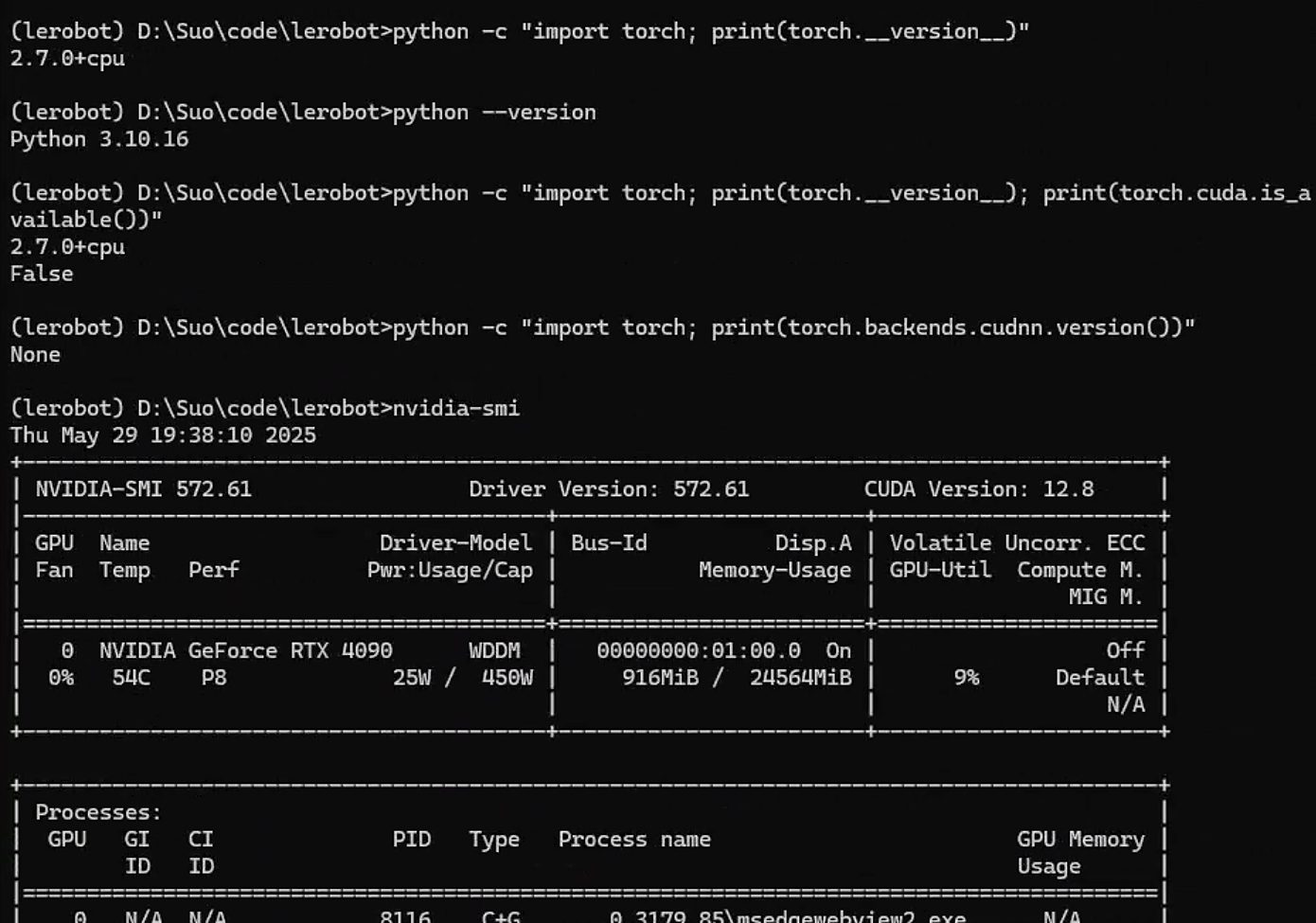

6.2 训练未启动GPU

# 查看CUDA版本
python --version
python -c "import torch; print(torch.__version__); print(torch.cuda.is_available())"
python -c "import torch; print(torch.version.cuda);print(torch.backends.cudnn.version())"

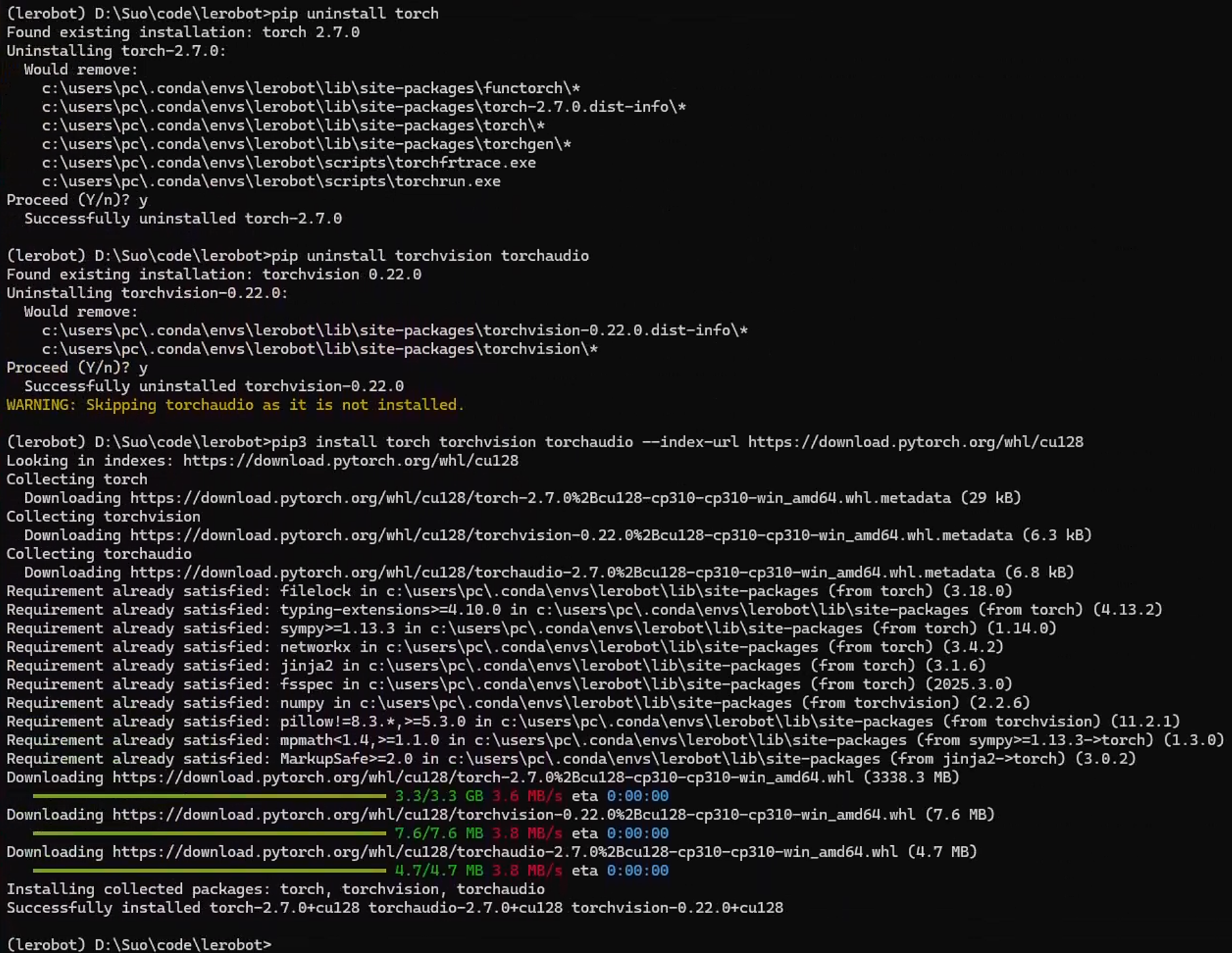

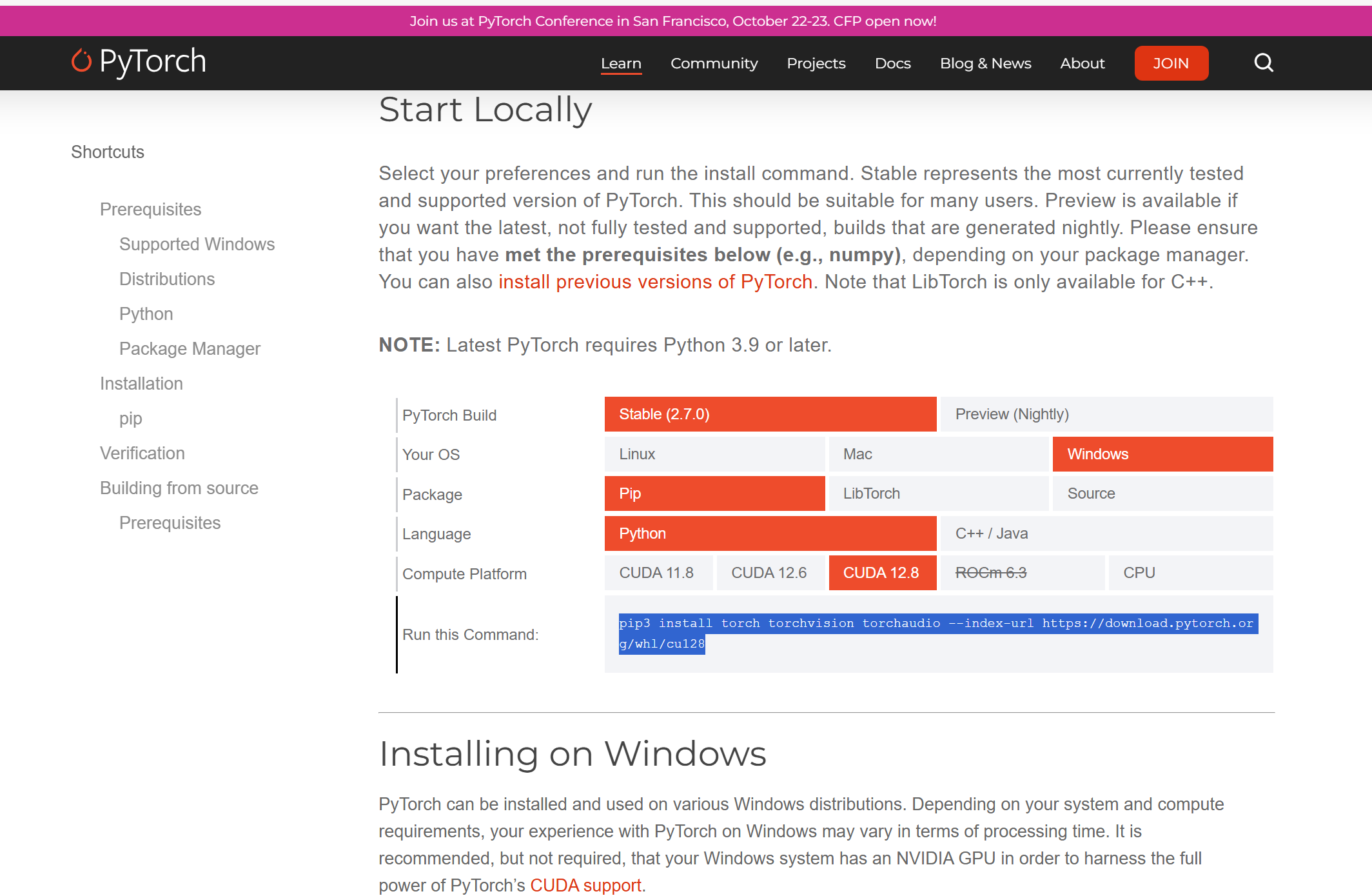

# 重装支持GPU的Pytorch
pip uninstall torch
pip uninstall torchvision torchaudio
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu128

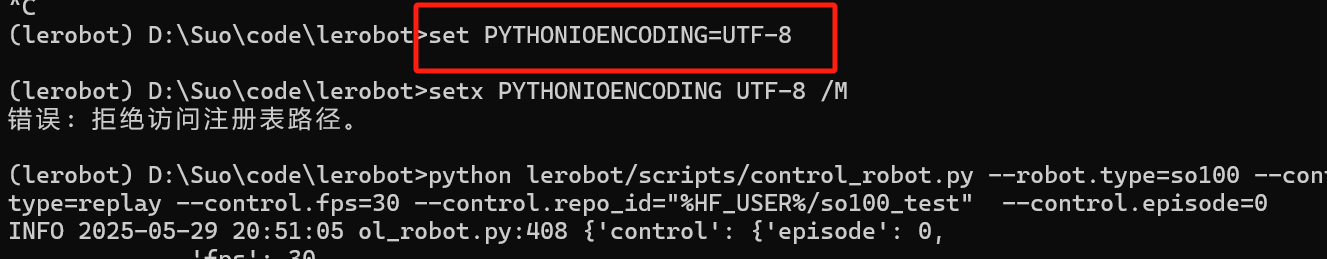

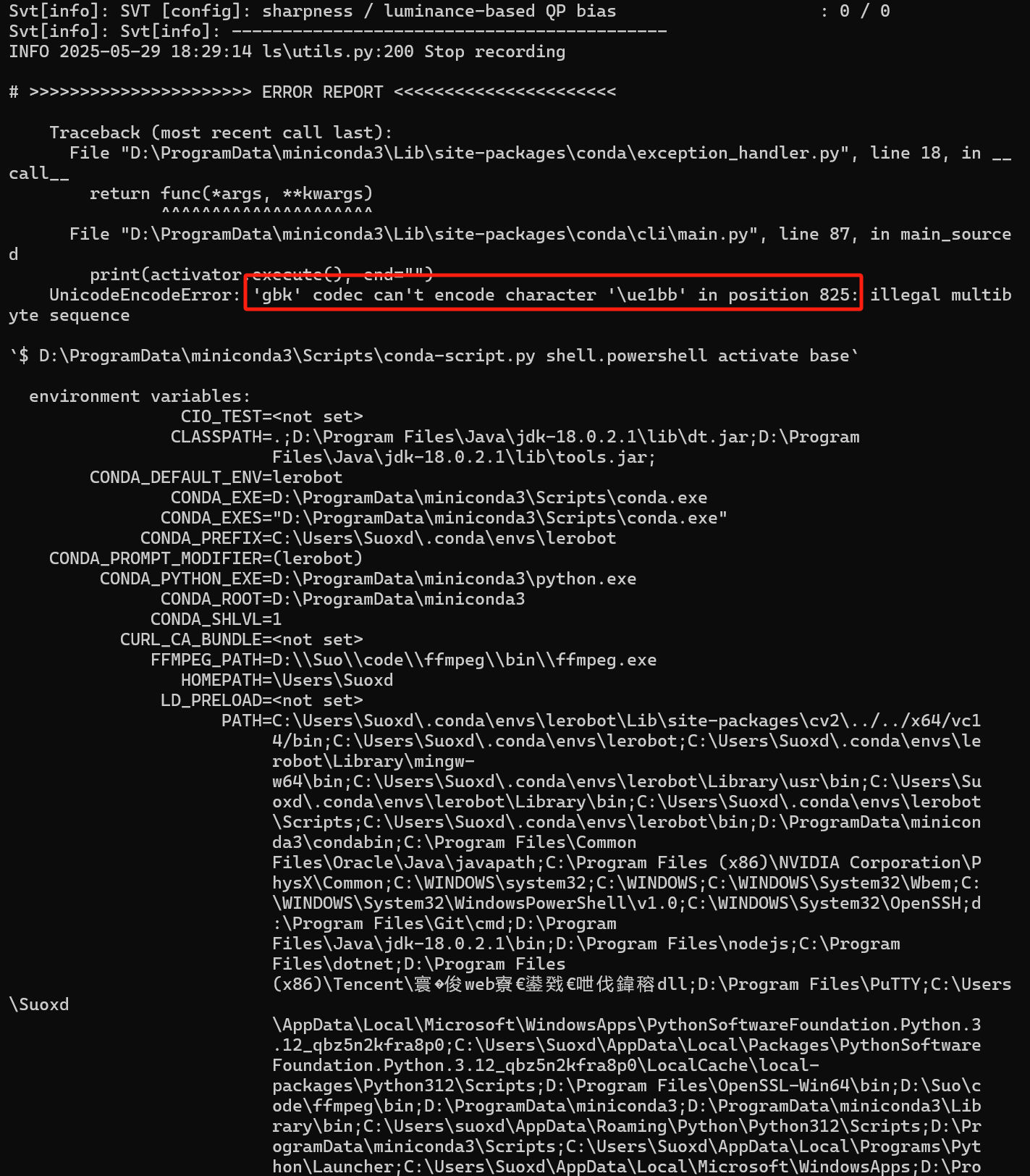

6.3 终端编码错误

默认终端是gbk编码，改为UTF-8即可

# 回放时候因编码报错
# 在命令行中临时设置（仅当前会话有效）
set PYTHONIOENCODING=UTF-8

# 或者永久设置（管理员权限运行）
setx PYTHONIOENCODING UTF-8 /M

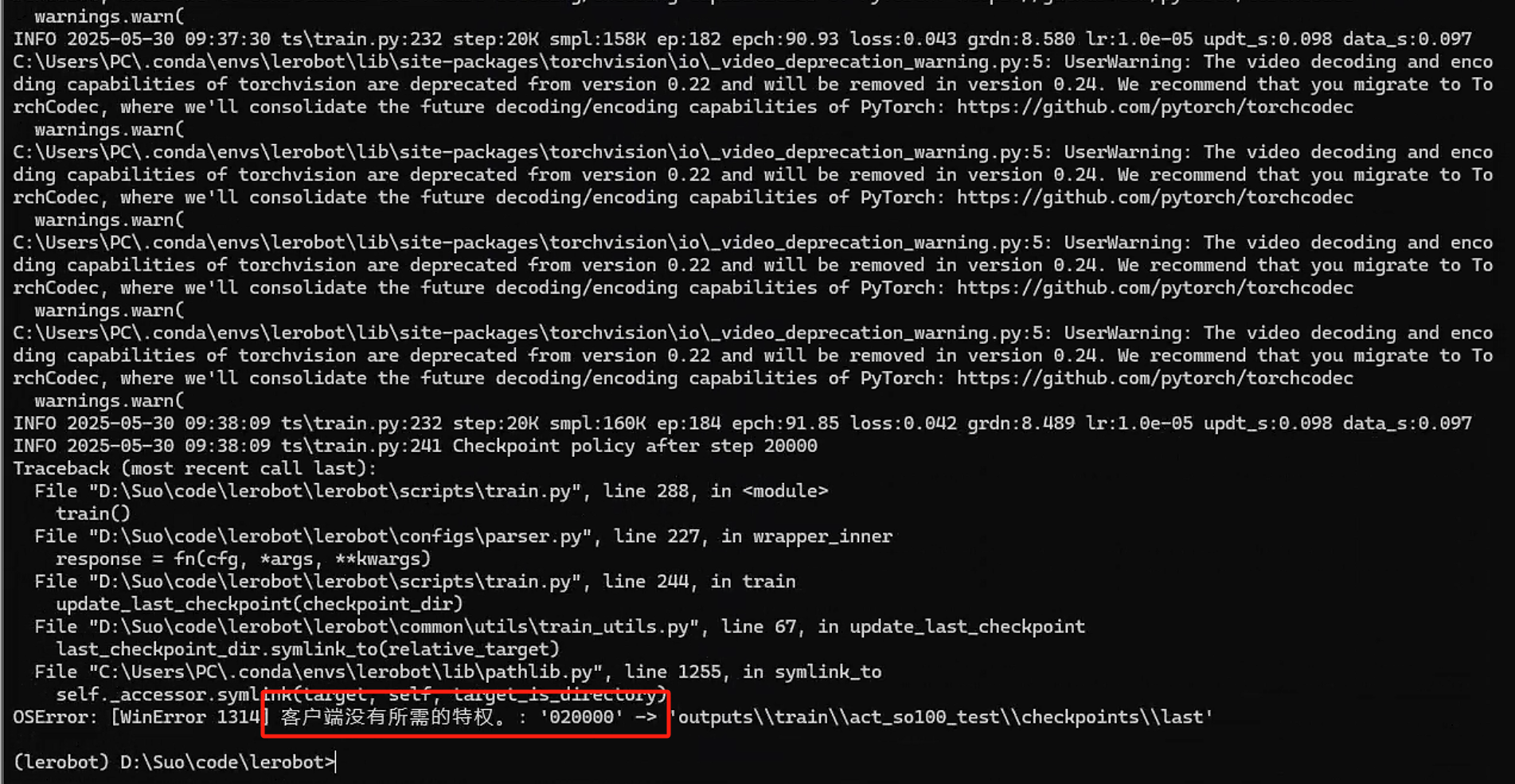

6.4 客户端没权限

查看本地数据集以及训练时候，默认是在C盘，所以默认终端没权限，需要使用管理员权限打开终端后执行即可。

---
