倍福ADS协议入站防火墙规则及设置方法

设置缘由

在初次使用笔记本电脑连接倍福控制器时，可能会因本地防火墙规则阻止连接到控制器，这种情况下需要设备本地计算机的防火墙规则，允许倍福ADS通信协议所使用的端口入站，本文描述了设置方法。
注意：本文描述的设置方法基于CX2030 控制器，实际上倍福的控制器如果是预装有TwinCAT的话，一般是不需要特殊设置的，默认已经开启相应的端口了，需要设置的是本地计算机的防火墙规则，这里以控制器视角来演示，主要考虑到一部分诸如C69xx系列的控制器在没有预装TwinCAT的情况下，如需客户自身安装TwinCAT runtime并进行开发的情况以及其他因开启了防火墙而无法连接的情况。以英文系统做示例方便一些不熟悉英文的工程师快速设置，节约时间。
如果是工厂内的封闭局域网不需要考虑外部攻击风险或者调试使用，可直接把本地计算机和倍福控制器的防火墙都关闭即可。

开启步骤

以Windows Embedded Standard 7为例介绍一下设置的主要步骤

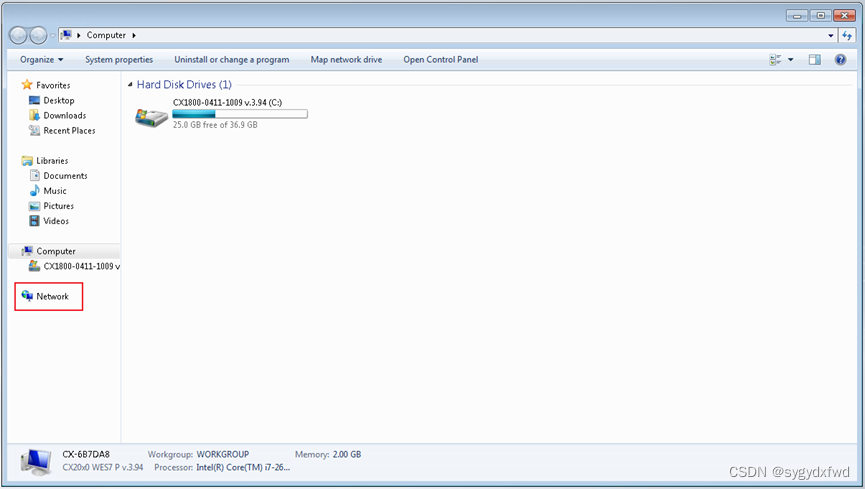

1、打开桌面上的 computer，单击左下角的Network

2、打开network and sharing center

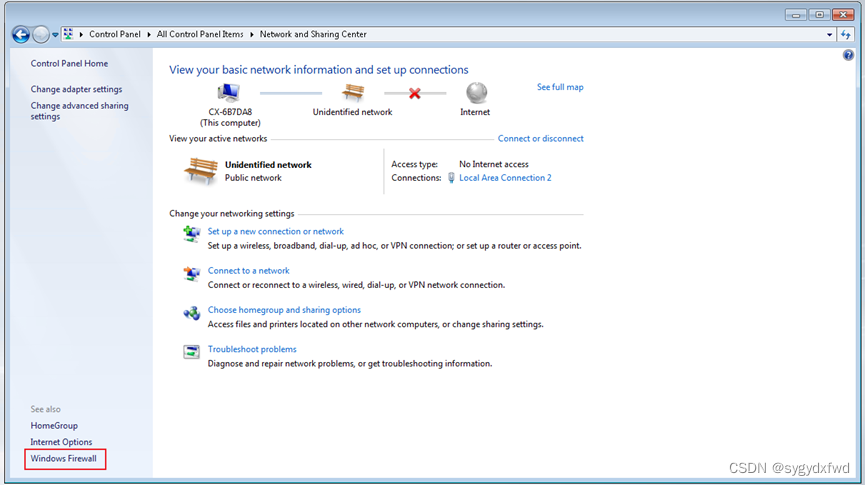

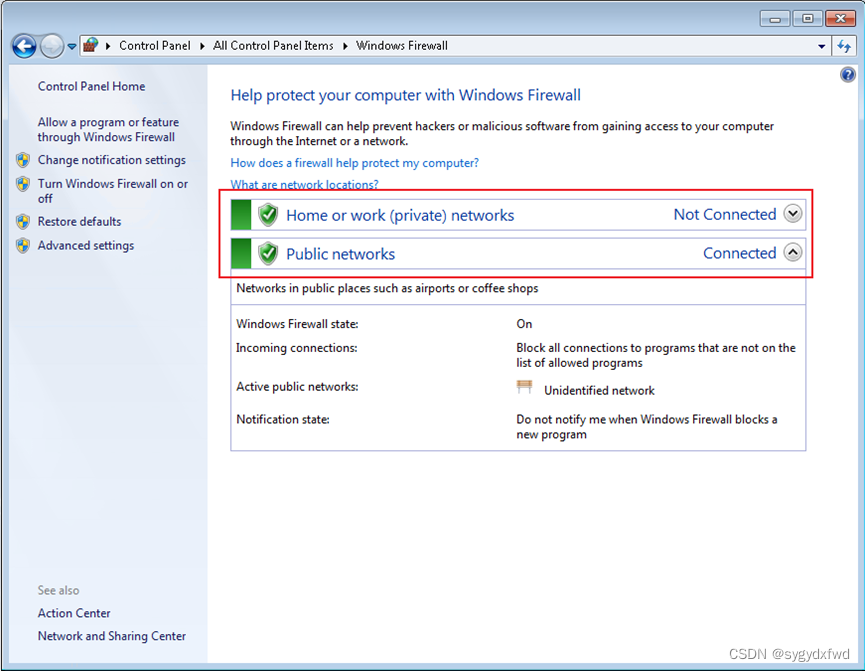

3、打开Windows firewall

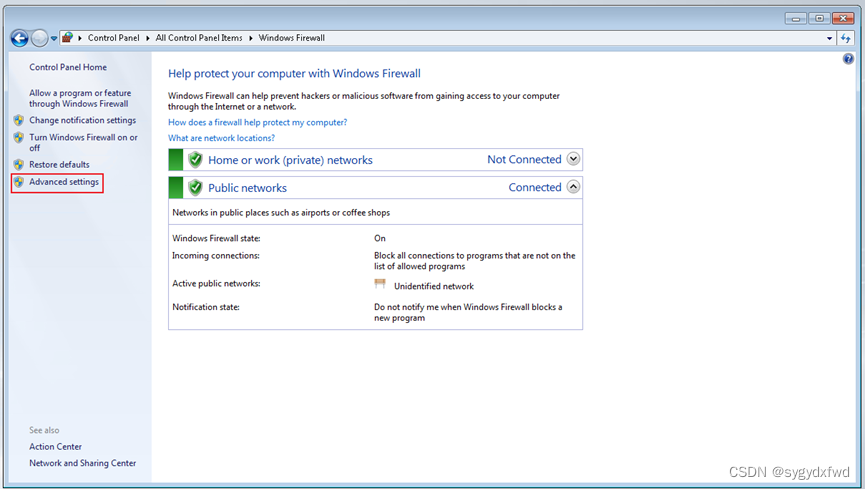

4、打开advanced settings

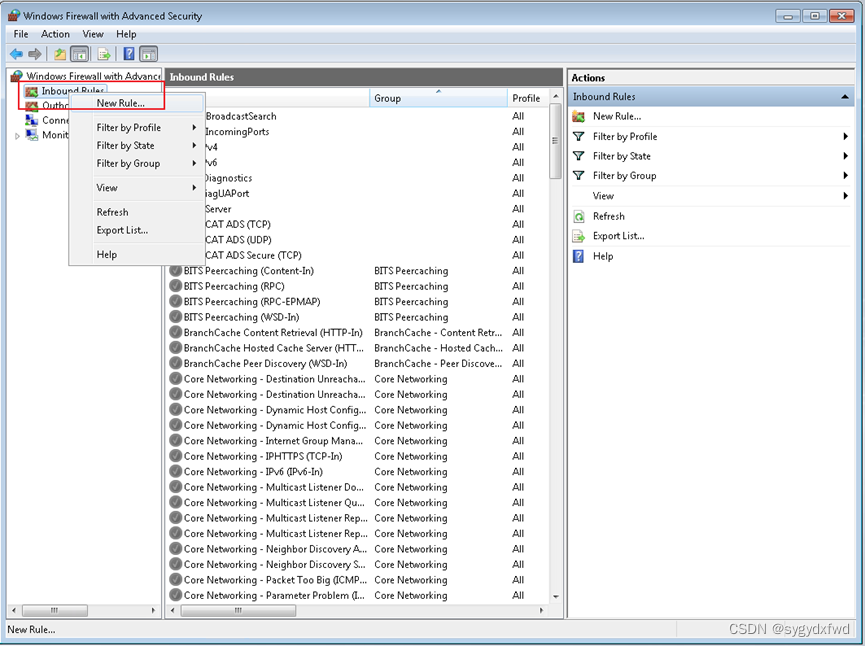

5、右键inbound rules，点击New rules

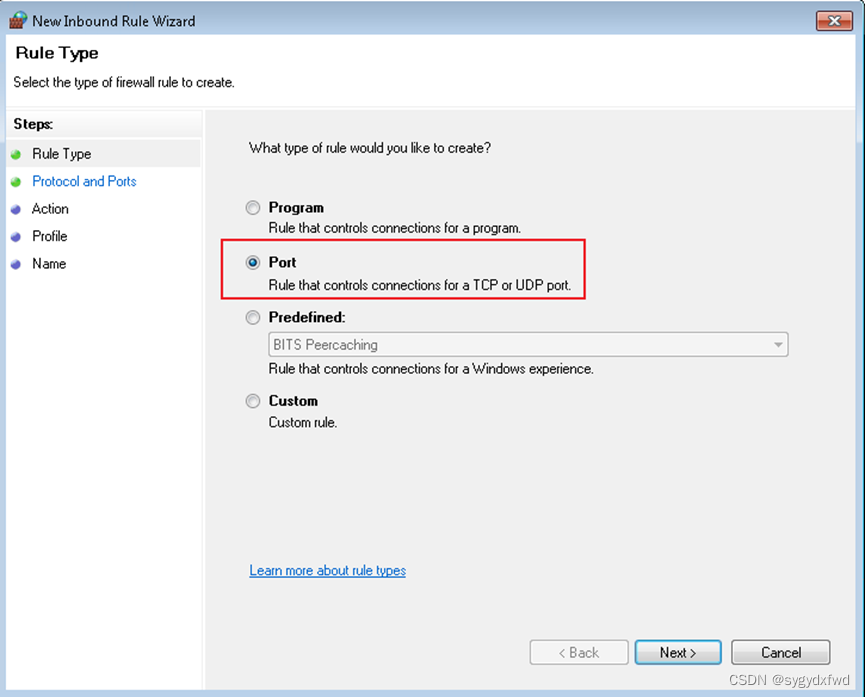

6、选择port，点击Next

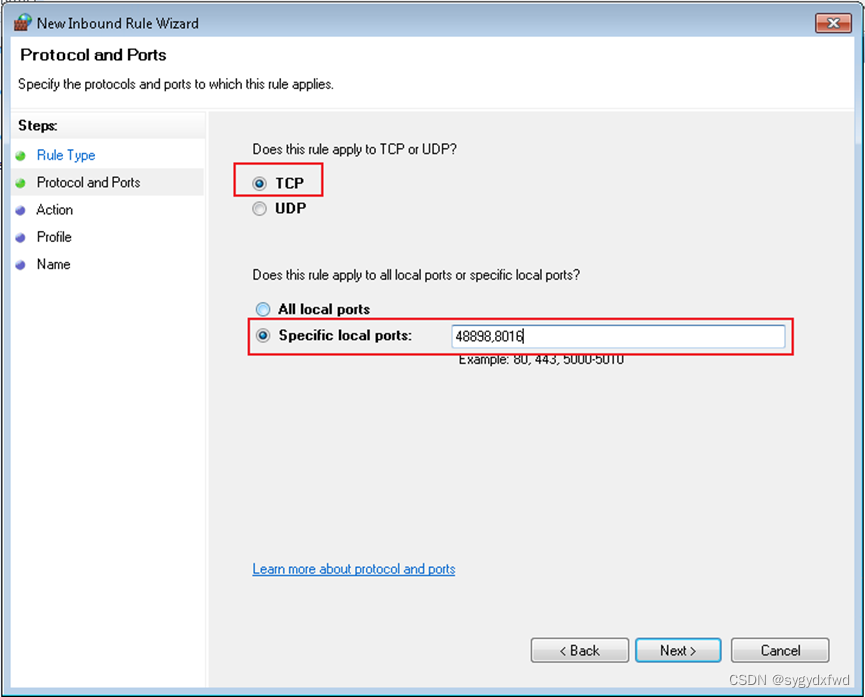

7、选择TCP，Specific local ports中填写48898,8016(注意用逗号隔开，逗号在英文半角状态下输入)

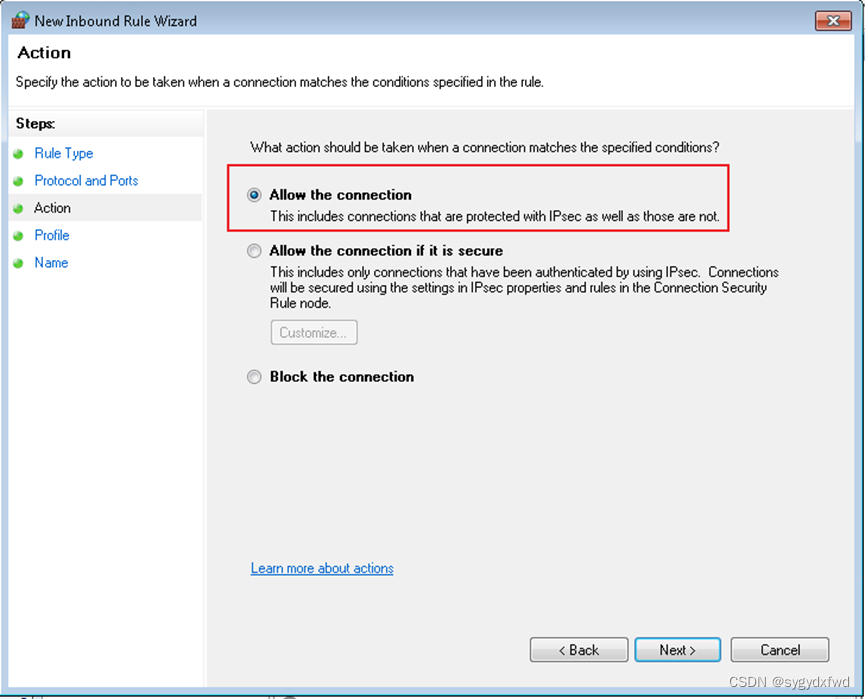

8、选择allow the connection，点击next

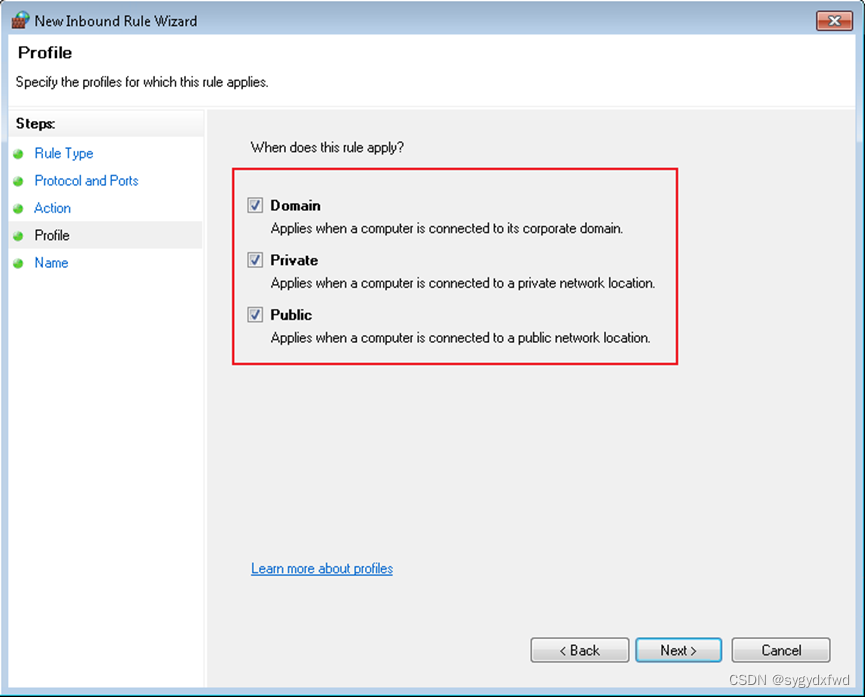

9、都勾选

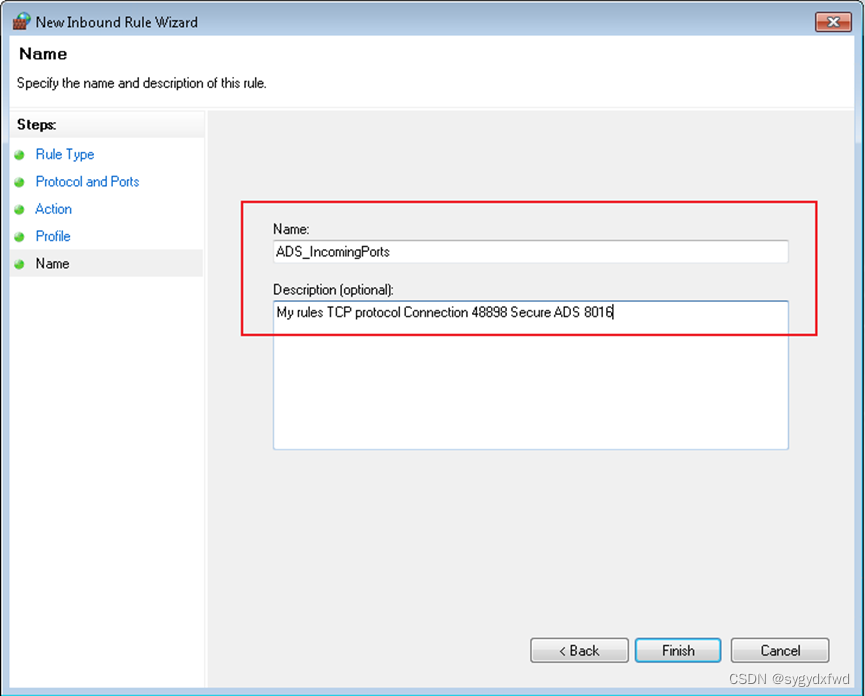

10、为新建的规则起个名字，加下备注描述，点击Finish

11、在这里可以看见新建的规则

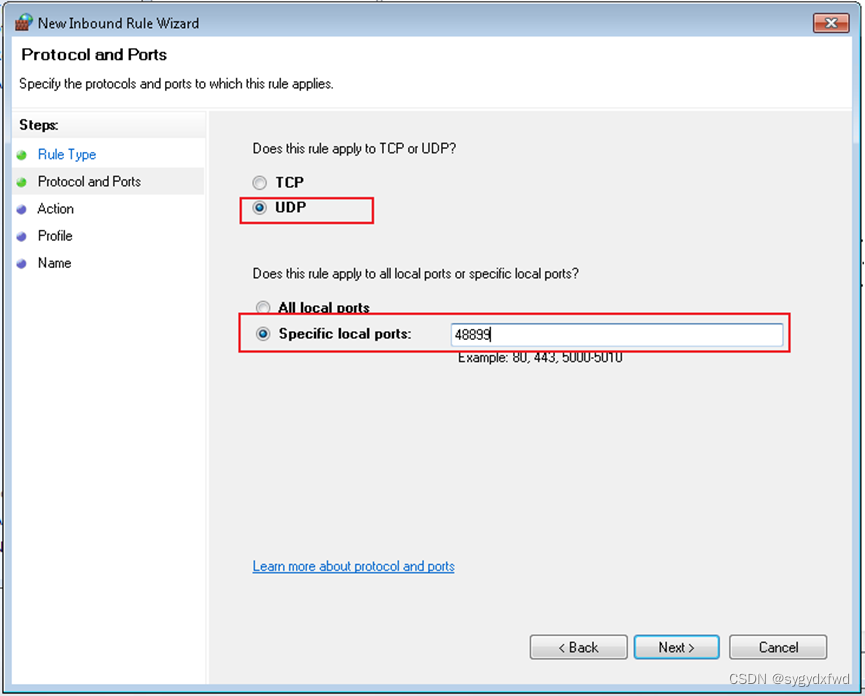

12、同样地，需要再新建一个UDP协议的入站规则，前面的步骤都类似，在第7步的时候选择UDP，填入48899端口号，点击Next

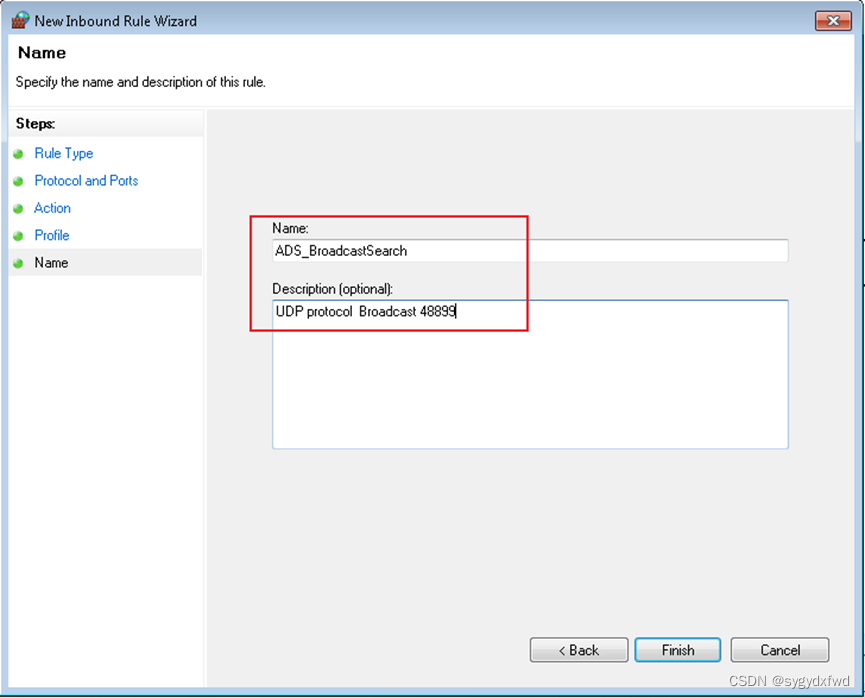

13、之后的几步选择都类似，最后的这里填写一下规则名字和描述

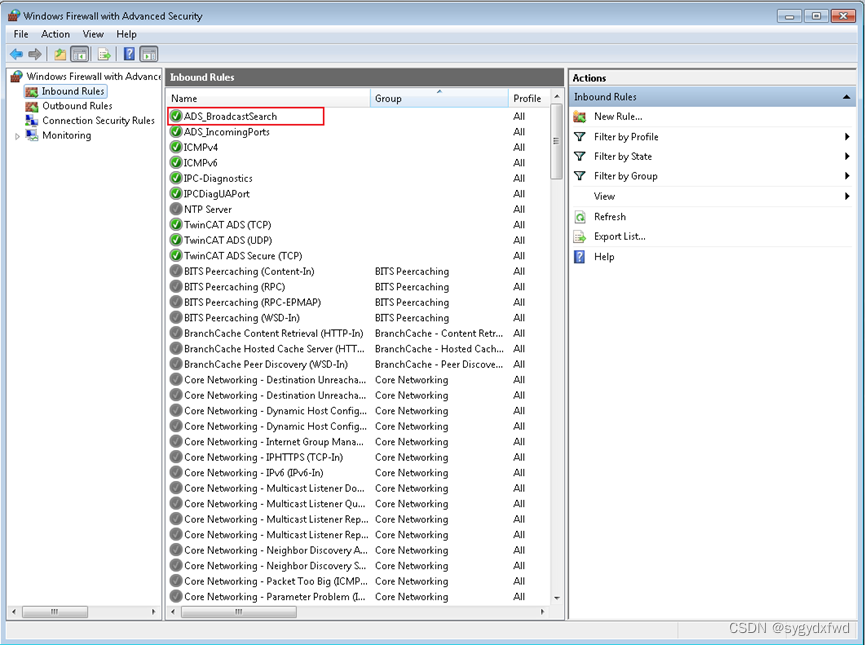

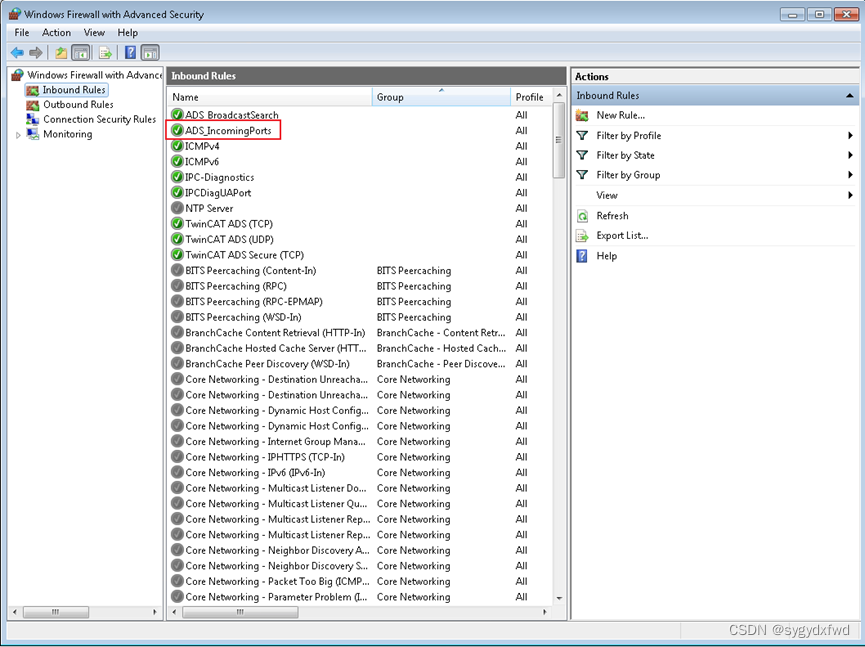

14、成功以后，可以出现在规则列表里面，此时已经把ADS通信所用到的端口都添加好了。

15、这样选择好以后，就不需要关闭防火墙了，保持防火墙开启就可以正常连接。

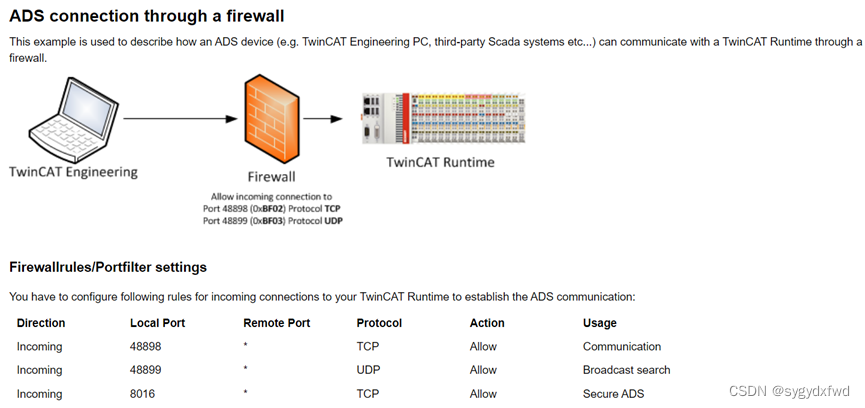

16、以上的设置方法来自倍福的info，可参考下图的官方说明
