Verilog开源项目——百兆以太网交换机（六）Packet filter单元设计


🔈声明：未经作者允许，禁止转载
😃博主主页：王_嘻嘻的CSDN主页
🔑全新原创以太网交换机项目，Blog内容将聚焦整体架构、模块设计方面；更新周期可能会略慢，希望朋友们多多包涵
🧡关注本专题的朋友们可以学习到原创交换机设计的全流程，包括设计与验证（FPGA）。
🚩第一代交换机 — 从零开始 verilog 以太网交换机系列专栏：点击这里
💥第二代交换机 — Atom（百兆以太网交换机）专栏：点击这里

  Atom PF是Switch入口的重要一环，负责接收的所有Packet的过滤工作，包括L2 VLAN check、L3 IP header checksum check、L4 TCP/UDP header checksum check以及用户自定义过滤规则ACL。

  本文将主要介绍PF的功能，不具体介绍每个功能点该如何实现。


一、Feature

  • 100M Clk下，pipeline处理，处理速度支持25Gbps；
  • MAC->PF path上Bcnt Level Arbiter或Packet Level Arbiter；
  • 支持L2 filter，VLAN检查；
  • L3/4 filter，IP/UDP/TCP header检查；
  • ALC，进行流量类别的检测（防火墙功能），可以根据规则进行指定动作，支持64条rule；
  • 优先级控制；
  • 纯逻辑实现的TCAM单元，支持五元组包过滤；
  • 支持Packet Flush；

二、概述

请添加图片描述

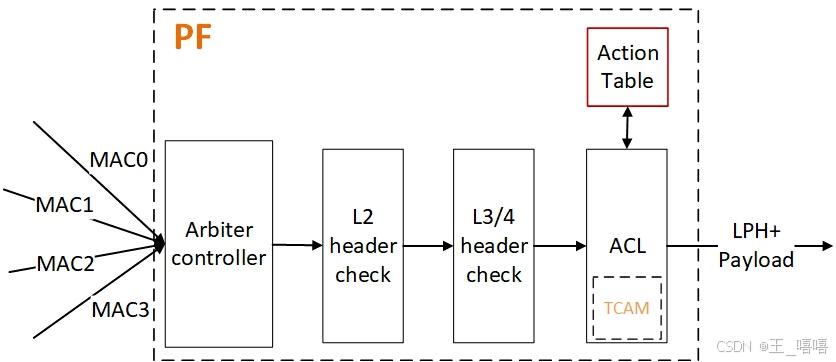

  当数据包被MAC接收处理后，会统一发向PF进行网络层面的筛选过滤，Atom有4个port，对应4个MAC，将以25M的速率向PF发送数据包，PF以100M时钟接收数据包。为了更好的支持port间的公平性，PF支持Byte cnt和Packet cnt两种粒度的仲裁方式。

  经过仲裁选出需要检查的packet后，PF以流水的形式分别检测L2 header中的VLAN是否允许packet通过、L3/4 header中各个field是否正确，最后执行ACL，根据用户制定的规则，查询所要求执行的操作，最后以LPH+payload的形式将packet送往Data Buffer。

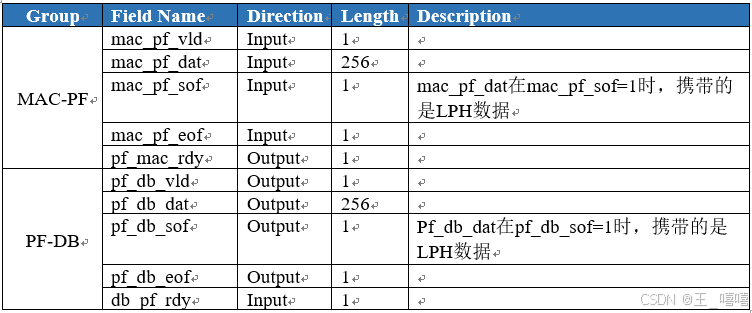

三、接口

请添加图片描述

四、功能设计

a）MAC arbitration

  Atom中PF需要将多路MAC汇聚成一路，并按端口号处理Packet。考虑到大小包之间仲裁的公平性，PF将实现Byte cnt level/Packet level两种仲裁方式。

  • Bcnt level arbitration：例如每次仲裁可以允许MAC通过2KB数据，否则等待下一轮仲裁
  • Packet level arbitration：按packet number仲裁，例如每个MAC通过1个packet
    请添加图片描述

b）优先级映射

  Packet在进入设备后，设备会根据映射规则修改Packet的本地优先级，为队列调度和拥塞控制服务，Atom将优先级统称为TC（traffic class），并定义了8个TC，TC map将统一实现在PF中，Atom可以配置三张TC map table，优先级配置由global register决定：

  • Port priority map table：根据Packet的Port ID，通过Port map table进行TC映射；

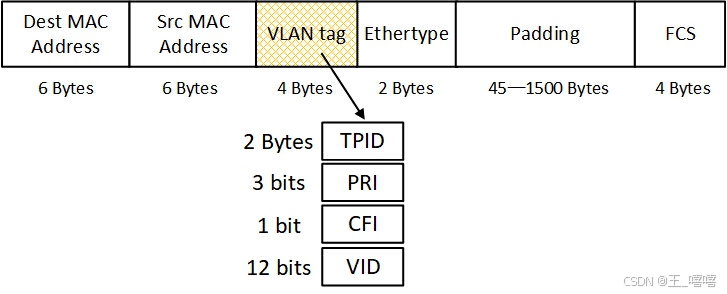

  • VLAN priority map table：根据VLAN tag中的PRI，通过VLAN priority map table进行TC映射；
    请添加图片描述

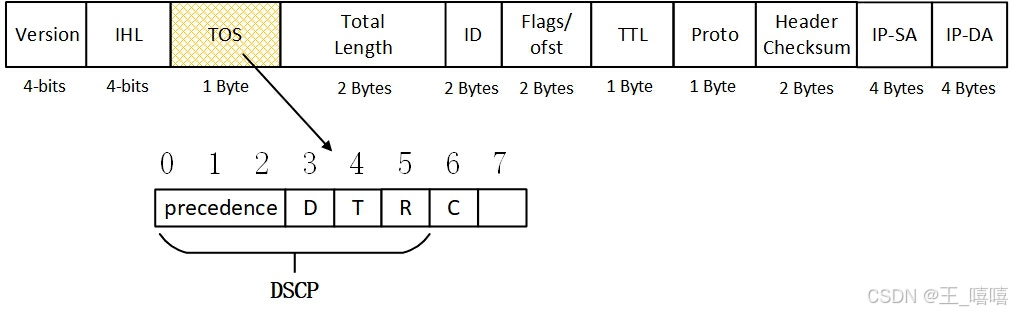

  • DSCP priority map table；根据IP header中的DSCP，通过DSCP map table映射出对应TC，DSCP如下图所示，共6-bits，有64种类型；
    请添加图片描述
      除上述三种TC map table的方式，还可通过ACL更改特殊的流量拥有指定优先级。修改后的TC值将统一记录在LPH中。

c）L2 filter

  1. 检查Packet是否带有VLAN tag，单层VLAN or QinQ；
  2. 若不带VLAN tag，则在LPH中填上Port VLAN，L2 check pass；
  3. 若带VLAN tag，则根据TPID list进行对应检查，若检查成功，允许Packet通过，否则直接丢弃；

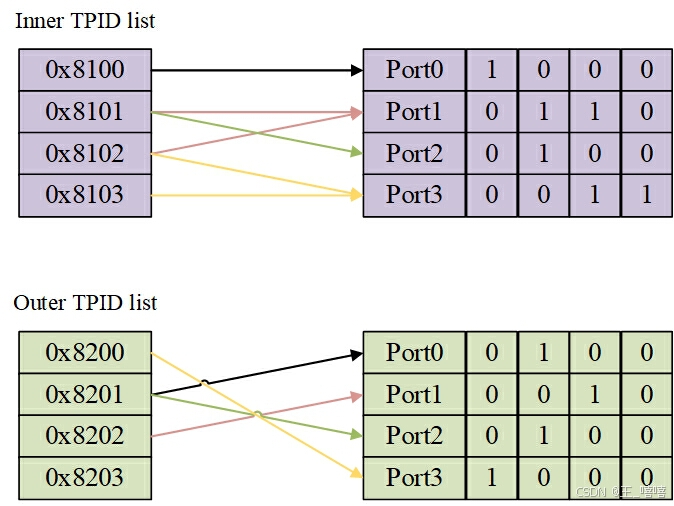

  Atom中内外层VLAN都允许定义4个TPID，组成inner TPID list和outer TPID list，并利用bitmap的表示，将Port和TPID映射，确定每个Port允许哪些VLAN TPID进入。
请添加图片描述

  例如，上图中Port3的内层VLAN TPID为0x8102和0x8103，外层VLAN TPID为0x8200。通常外层TPID由运营商配置，内层TPID由用户自行配置。

  不论哪层的VLAN tag都是可以定义的，但为了发送tagged Packet能被其它设备准确识别，需要设置正确的TPID，设备通过TPID的比较来确定Packet type，TPID需要用户设置准确，否则将被下游设备识别错误，曲解用户本意。

Note：不能与一些特定的协议类型编号相同，否则会导致接口不能正确区分相应类型的协议报文。如：协议类型不能配置为0x0806（ARP协议对应的协议号）


d）L3/4 filter

  Atom暂时仅支持MAC + Ipv4/ipv6 + UDP/TCP 类型packet，其它ethertype packet统一作为payload一并发送，所以payload将超过1500B。

  L3/4 filter主要负责根据Packet type确定IP/UDP/TCP header位置，以及其中checksum位置，并检查checksum是否正确，若检测失败，则直接丢弃该Packet


e）ACL

  当用户提前为某些数据包制定特殊规则时，将通过外部通道将规则写入，action table和Atom TCAM中，而PF将Packet的五元组作为输入，发送给Atom TCAM，得到是否匹配以及对应哪条规则的信息，再从action table得到对应操作，Atom支持以下action（按优先级排列）：

  • 丢弃该Packet；
  • 指定port发送（则该Packet不需要eng指定流向）；
  • 修改dst mac addr；
  • 修改dst IP addr；
  • 修改dst TCP addr；
  • 修改指定优先级；

f）Flush

  为支持port切换设备等应用，需实现port level flush功能，保证该port所有Packet传输完成。

  CSR给出flush信号后，PF将不再接收任何符合要求的packet，并在队列尾插入一个flush packet。直到flush register拉低后，允许正常接收Packet。



五、数据结构

a）LPH

  LPH（Local Packet Header）是Atom定义的内部传输的一种数据格式，把Packet中提取的重要信息，或者需要在Atom中传输的自定义数据都放在LPH中，避免模块冗余逻辑。

请添加图片描述

b）优先级映射表

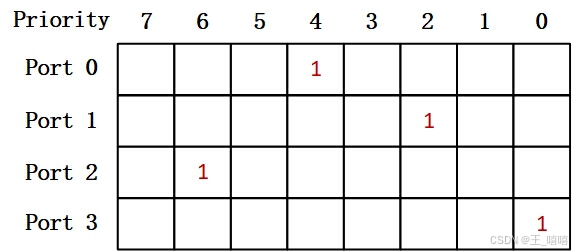

  Port/VLAN/DSCP priority map做法都类似，通过bitmap的方式，选择对应优先级，以Port priority map table为例：优先级采用onehot形式，Port对应的优先级点亮即代表从该Port进入的Packet的优先级。

请添加图片描述

c）Action table

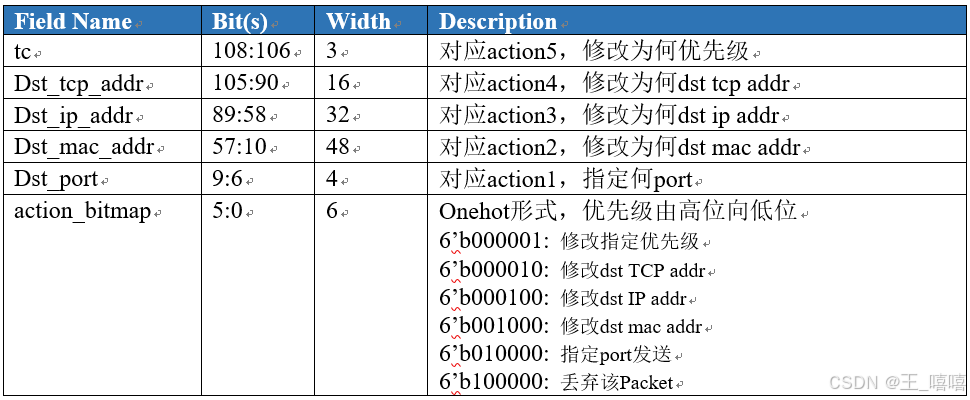

  Action table由一块64x109-bits的SRAM实现，存储action rule，支持64条规则，存储方式如下：
在这里插入图片描述





若有不专业或错误之处，欢迎指正！

具体电路实现及验证环境代码会在准备完毕后开源，目前暂时不能给出，请见谅
