 1.SPDIF简介

        SPDIF（Sony/Philips Digital Interface ）是SONY、PHILIPS数字音频接口的简称。就传输方式而言，SPDIF分为输出（SPDIF OUT）和输入（SPDIF IN）两种。

        就传输载体而言，SPDIF又分为同轴和光纤两种，其实他们可传输的信号是相同的，只不过是载体不同，接口和连线外观也有差异。但光信号传输是今后流行的趋势，其主要优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。

        SPDIF基本上是以AES/EBU(也称AES3)专业用数字接口为参考然后做了一些小变动而成的家用版本。可以使用成本较低的硬件来实现数字讯号传输。为了定制一个统一的接口规格，现如今以IEC 60958标准规范来囊括取代AES/EBU与S/PDIF规范，而IEC 60958定义了三种主要形态：
（1）IEC 60958 TYPE1 Balanced ：三线式传输，使用110欧阻抗的线材及XLR接头，使用于专业场合；
（2）IEC 60958 TYPE2 Unbalanced：使用75欧阻抗的同轴线以及RCA接头，适用于一般家用场合；
（3）IEC 60958 TYPE2 Optical：使用光纤传输以及F05光纤接头，也是使用于一般家用场合。
IEC60958有时会简称为IEC958，而IEC 60958 TYPE1即为AES/EBU(也称AES3)接口，而IEC 60958 TYPE2即为S/PDIF接口，虽然在IEC 60958 TYPE2的接头规范里是使用RCA或光纤接头，不过今年来一些使用S/PDIF的专业器材改用BNC接头搭配上75欧的同轴线也可以得到比较好的传输质量，下表为AES/EBU与S/PDIF的比较表：

	AES/EBU	SPDIF
线材	110欧屏蔽双绞线	75欧同轴或光纤
接头	XLR 3线接头	RCA/BNC接头
最大位数	24bit	标准20bit，可支持24bit
逻辑电平	3~10V	0.5~1.0
编码	双相符编码BMC	双相符编码BMC

（调试要注意逻辑电平是否满足需求，不满足需求音响不发出任何声音）

2. 双相符编码BMC

        BMC属于一种相位调制（phase modulation）的编码方法，是将时钟信号和数据信号混合在一起传输的编码方法。其原理是使用一个两倍于传输位率的时钟频率做为基准，把原来一位数据拆成两份，当数据为1的时候，在其时钟周期内转变一次电位（0->1或1->0）让数据变成两个不同电位，变成10或01，而当数据为0则不转变电位，变成11或00。同时每一个位开头的电平与前一个结尾电平要不同（Preamble 头4位除外），这样接收端才能判别每一个位的边界，如下图所示。（BMC编码可以让传输线保持在接近0的平均直流电位，除了可以降低传输需要耗费的功率之外，也可以降低实体电磁干扰，让数据正确性更高）。



3. SPDIF格式

      AES/EBU与S/PDIF主要是用来传递PCM格式的音频信号，例如48Khz的DAT以及44.1Khz的CD(采样率LRCK=48KHz或44.1K，位时钟SCLK=48KHz或44.1K乘上64bit)，不过现在也有用来传递压缩过的多声道信号。SPDIF是由192个框架（Frame）构成的区块（Block）。而每个Frame储存了两个声道的一组采样信号（Sample），分为Channel A与Channel B两个声道。每组Sample 由一个子框架（Sub Frame）构成，也就是一个Frame里有两个Sub Frame。Sub Frame的长度为32bits，里头包含了头码（Preamble）,辅助数据（Aux Data）,音频数据（Audio Data）以及4个位的信息与检查码。一个Sub Frame为32bits，则一个Frame为8Byte，一个block为192x8=1536 Bytes，每个block总共可以传递192个双声道Sample。

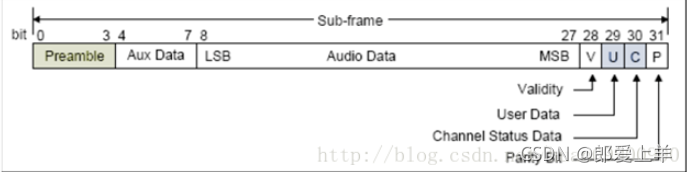

 子框架（Sub Frame）的结构以及每个部分代表的意义如下：

 0-3 头码(Preamble) ： 用来表示一个Sub Frame的开头，有三种型态，分别表示该Sub Frame为Channel A、Channel B或者是一个Block的起始Sub Frame(为Channel A)。
4-7 辅助数据(Aux. Data) ： 原始此区块的设计是用来传递一些使用者自行添加的信息，不过目前比较常见的用途是当音讯数据超过20Bit取样时，这四个Bit用来储存多出的取样Bit，比如说当要传送24Bit取样的数据时，用来存放末四个Bit的音讯数据。
8-27 音频数据(Audio Data) ： 存放实际的取样数据，长度为20 Bit，以LSB优先的方式传送，当取样低于20 Bit时，没有用到的LSB Bits要设定为零，举例来说，当我们要传送16 Bit的数据时，只会用到12-27 Bit的位置(LSB在12 Bit)，而8-11 Bit为零。
28 有效位(Validity Bit)：此位设定了这一个Sub Frame内的数据是不是正确，如果设定为0，代表此Sub Frame内的数据是正确可被接收的，反之如果此Bit为1，则代表接收端应该忽略此组Sub Frame。比如说CD转盘读取CD数据时若是有某一个Sample读不到就会将代表该组Sample的Sub Frame中的有效位设为1。
29 使用者位(User Bit) ： 此位为使用者自行定义的位，每组Sample传送一位，直到192组Sample传完后组成192位的信息，两声道各自有一组192位的使用者信息。
30 信道状态位(Channel Status Bit) ： 此位与使用者位一样，每组Sample传送一位，最后组成两声道各自一组192位的信道状态信息(Channel Status)。这个192位信道状态信息分为专业(Professional)与一般家用(Consumer)两种不同的结构，以第一个位决定，设为1的时后为Professional模式，设为0的时后为Consumer模式。
31 同位检查位(Parity Bit) ： 同位检查是用来判别是否有奇数个位是发生错误，是一种简便错误检查方法，这边是使用偶位同位检查(Even Parity Check)。

发送顺序是先发左边（左声道）32bit数据（LSB -> MSB），然后再发右边（右声道）32bit数据（LSB -> MSB）

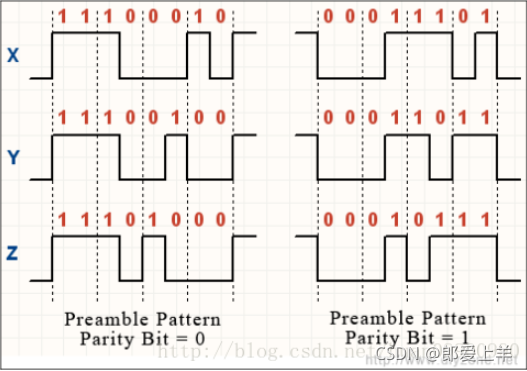

       头码是用来表示一个Sub Frame的开头，主要有B,M,W（或Z,X,Y）三种组态，各代表不同的意义。M代表此时传送的是A通道（左声道），W代表此时传输的是B通道（右声道），而B比较特殊，代表此时传送的是A通道，并且是一个Block的起始Sub Frame。

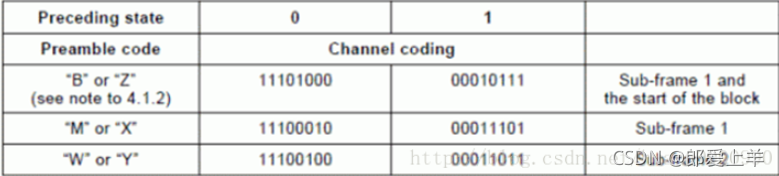

      在上头的表格里的数据数值是Sub Frame中其它的数据经过BMC编码之后再加到整个Sub Frame前头的数据数值，所以总共是八码，代表四个位的时序。此外比较特别的是除了有X、Y、Z三种组态之外，上面的表格还列出了另外一组与原本数据向位相反的数值，要使用哪一组数值是依照前一组Sub Frame中最尾端的电平而定，当前一组Sub Frame为最尾端的电平0时用左边那一列数值，为1的时后用右边那一列，这样接收端才能正确处理。

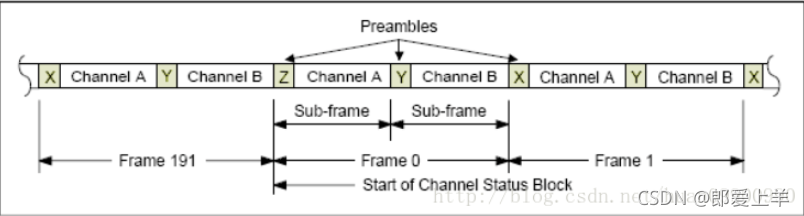

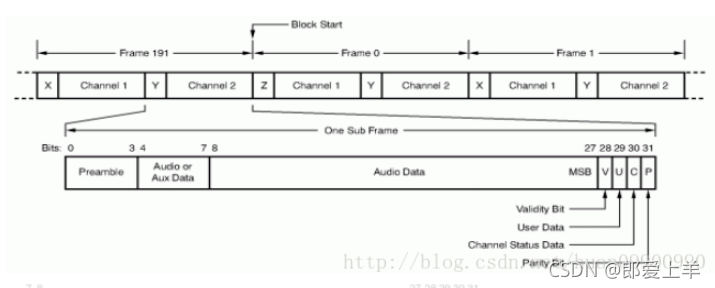

在一个区块(Block)中，Preamble为Z组态时代表一个区块的起始点，如下图所示
