  1. D触发器中PRN、CLRN区别
    在Quartus II当中查看RTL视图会有PRN和CLRN(CLR)两个引脚的区别

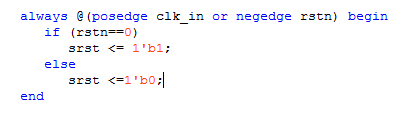

PRN是异步置位，可以将输出Q置为输入D（输出Q立马变成输入D）
在这里插入图片描述
在这里插入图片描述

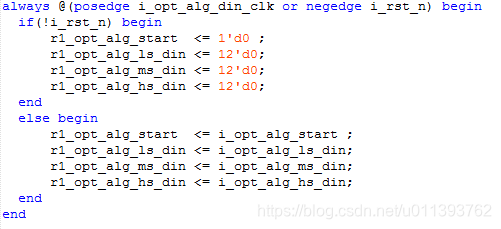

CLRN(CLR)是异步复位，将输出Q置地。
在这里插入图片描述
在这里插入图片描述
2. 复位电平的选择

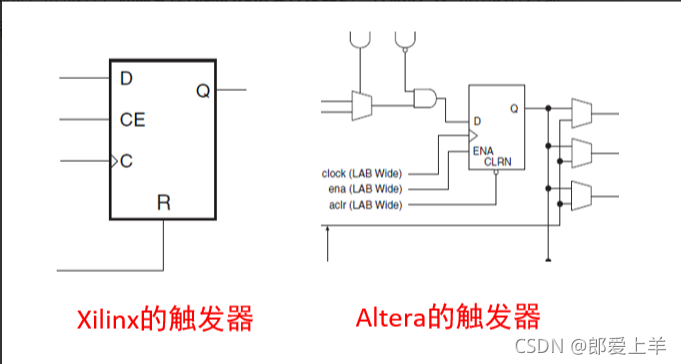

复位电平，实际上是跟FPGA芯片内部的触发器结构有关。下图是xilinx和altera综合得到的视图：
在这里插入图片描述
上图看到xilinx（A7）触发器复位端R是高电平有效，比较适合高电平复位。假如RTL代码采用了低电平有效的复位模式，综合器将在复位信号驱动寄存器SR控制端之前的插入一个反相器（interver）。你必须使用一个查找表（look up
