Xilinx SDK操作步骤详细介绍

在vivado设计完成后，下一步就是软件设计，与vivado相配套的设计软件是xilinx SDK(software developement kit），其操作流程如下：

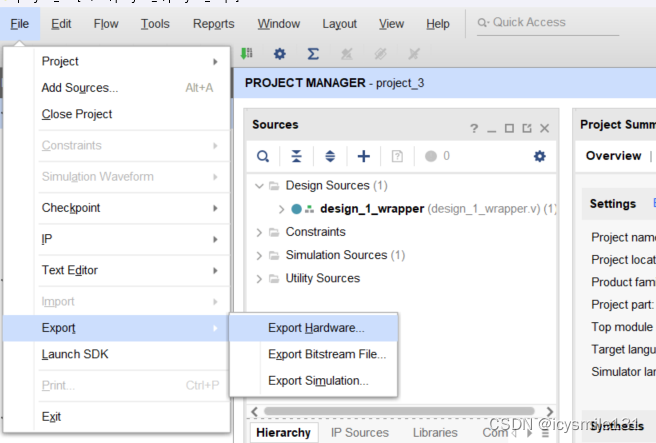

Vivado软件的bitstream文件成功生成后，点击File——Export——Export Hardware...

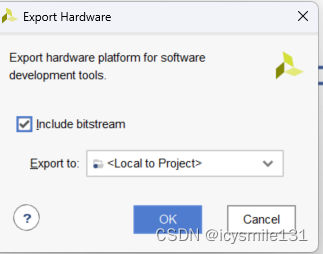

选中Include bitstream，点击OK。

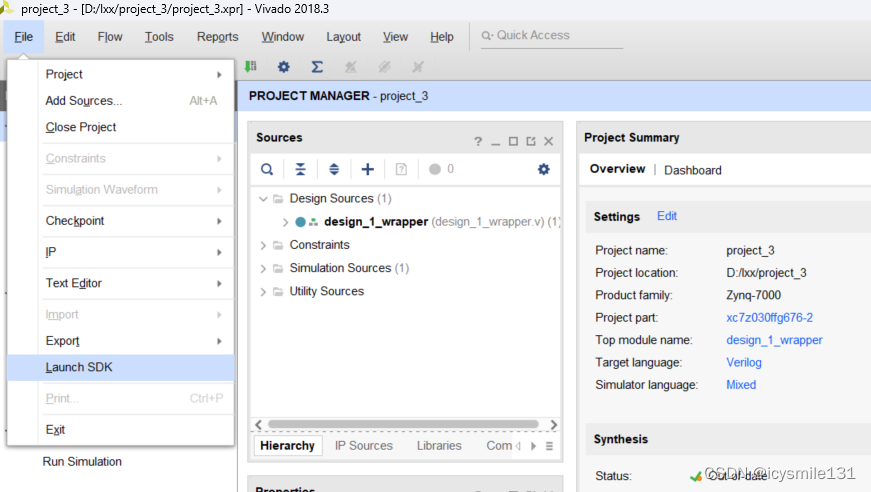

点击File——Launch SDK，如下图所示。

系统开始运行SDK，接下来的工作就是创建一个SDK 工程用于验证硬件工程的 正确性。

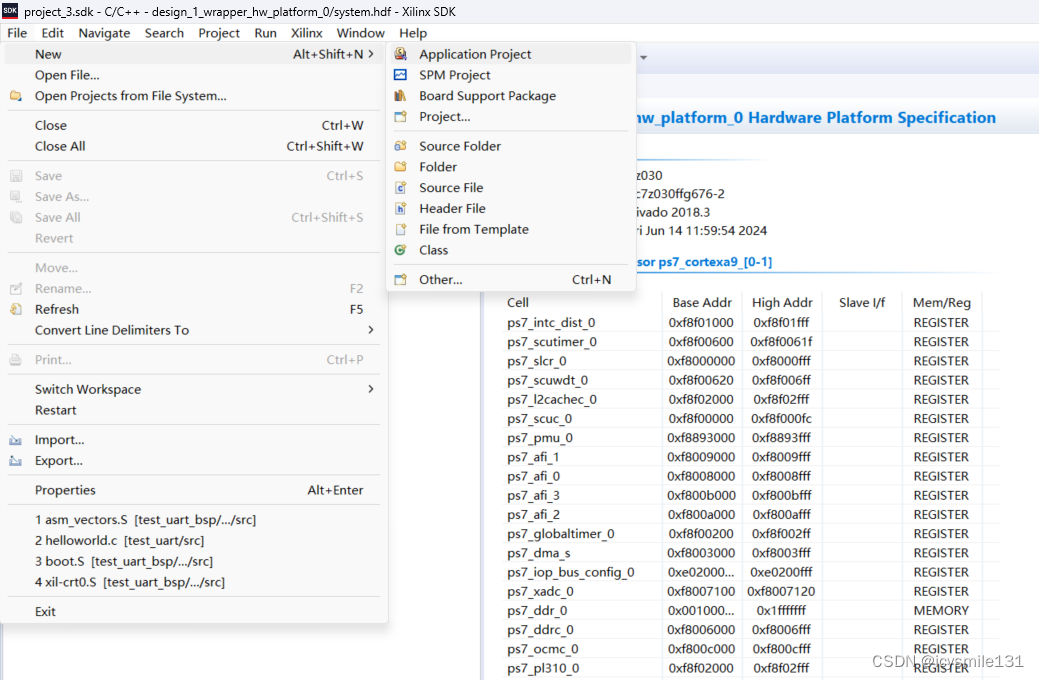

1 单击 File-New-Application Project... 开始创建一个 SDK 工程。

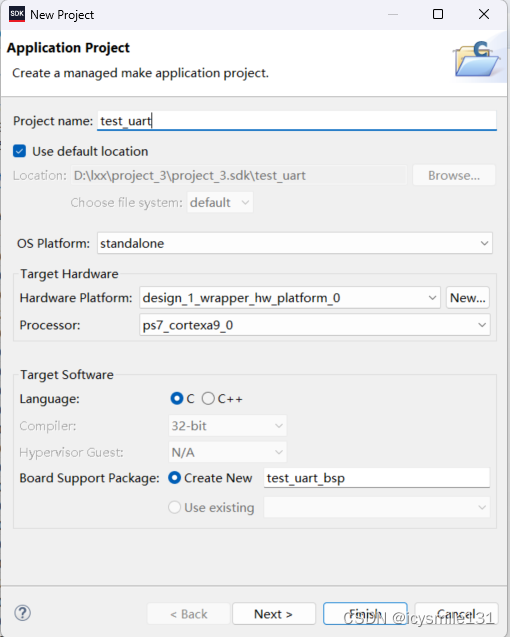

2 在新弹出来的窗口中，输入工程名字 test_uart，点击Next。

3 在左侧的Available Templates中选择默认的Hello World，点击Finish。



上图中的Available Application中，常用到有Empty Application(创建一个空白工程，但创建完成之后没有设计文件）、Hello world（打印测试），Memory Tests（存储器测试，测试 DDR3 是否正常）。

4 配置Debug

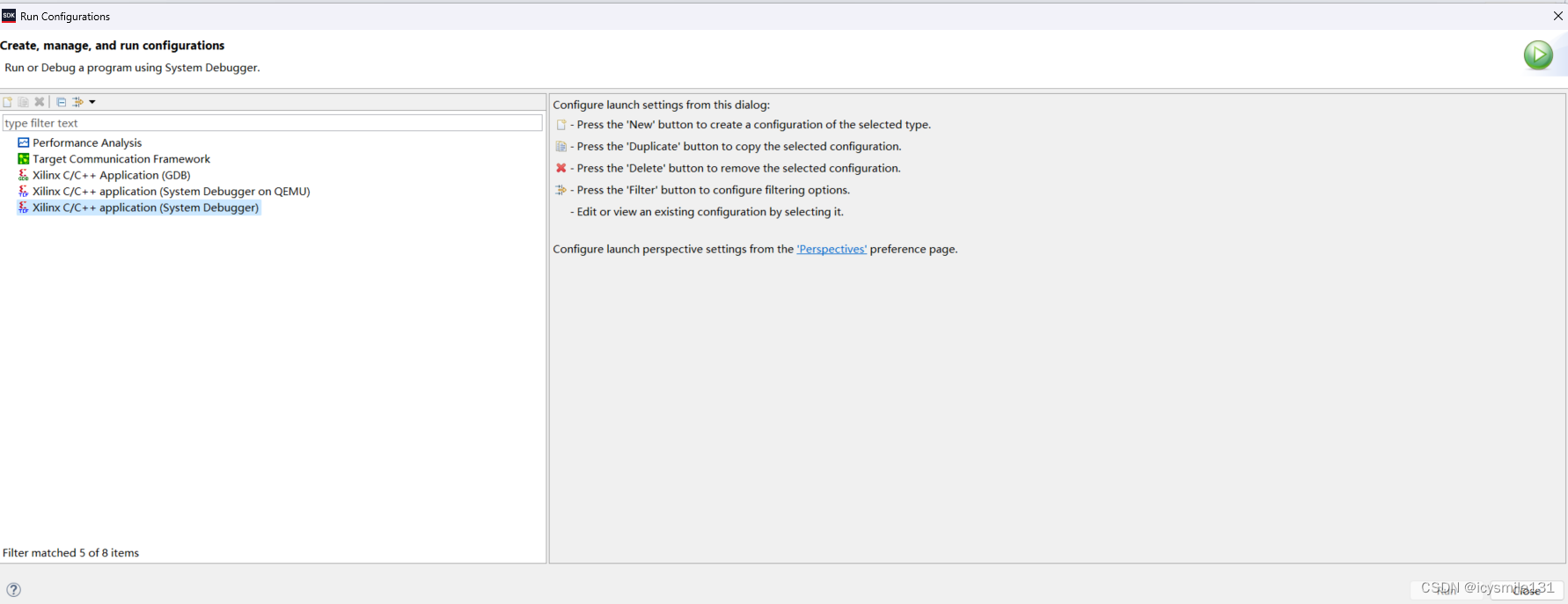

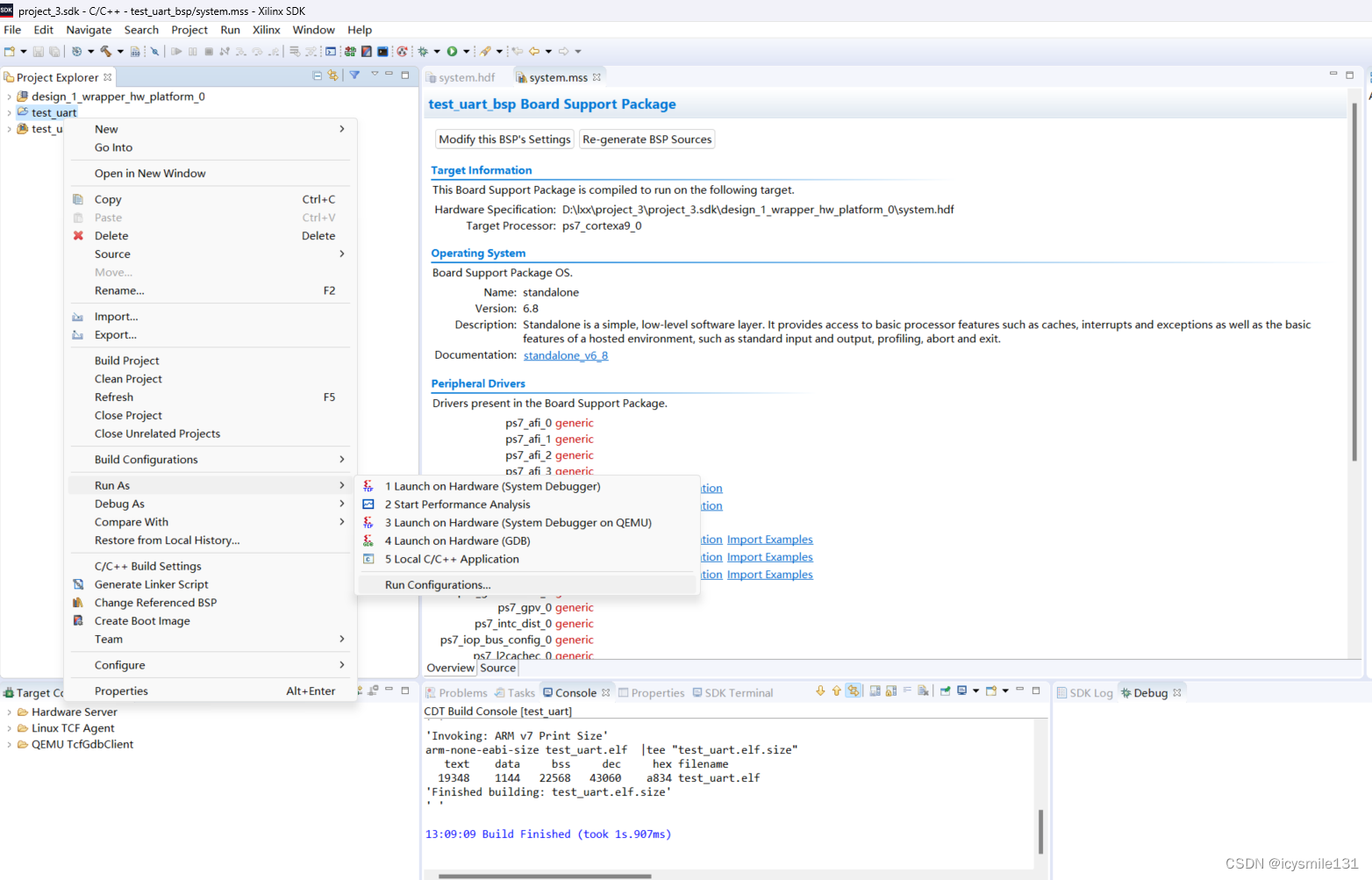

在工程完全创建完毕之后，选中新创建的工程test_uart（将鼠标挪动到工程上面），然后右键点击est_uart，选择 Debug as-Debug configuration 。

在新弹出的窗口中，双击Xilinx C/C++ application，

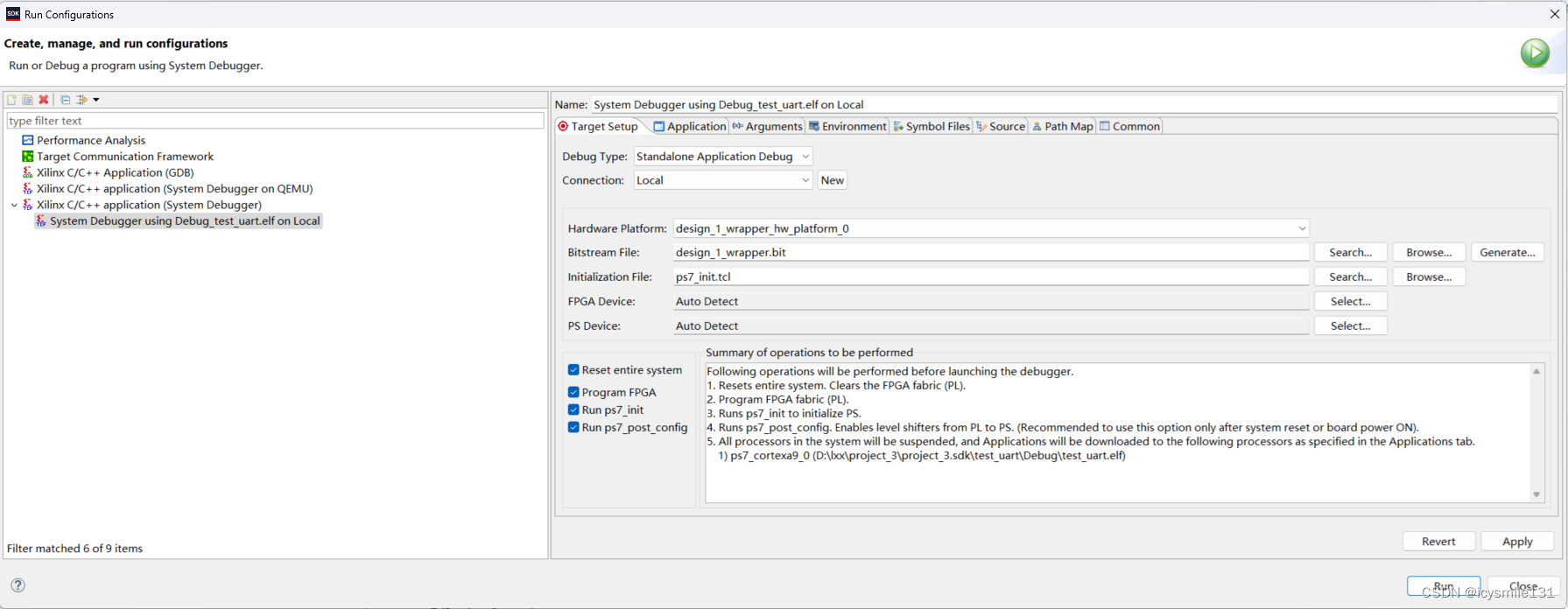

单击Xilinx C/C++ application下方新生成的System Debugger using Debug_test_uart.elf on loal,勾选其右侧的Reset entire system和Program FPGA，然后单击Apply。

5 印制板加电，点击上图中的Run。

新弹出窗口如下，找到下方的SDK Terminal，点击其右方的“+”，

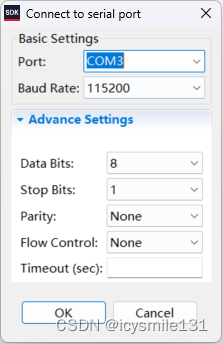

新弹出的窗口如下， 设置好对应的端口号和波特率，然后单击 OK 。

6 运行程序

按一下 F8，或者单击图标 开始运行程序，然后可以看到在串口调试区域看到系统打印输出了 Hello world， 系统功能正常。
