【IC】primetime PT进行Physical Aware ECO的流程

基本的纯逻辑 PrimeTime ECO 流程在修复设计规则和时序违规时，无需考虑物理设计信息；而物理感知 ECO 指导流程则会在修复过程中考虑物理信息，从而带来以下优势：
• 提高 ECO 修复速度和可预测性
• 写出已更改单元的布局位置
• 避免调整单元大小时出现较大位移
• 插入缓冲区时考虑可用空间、布局密度和走线延迟
• 修复违规时执行布线缓冲
• 通过最大限度地减少对物理版图的干扰，加快 ECO 收敛速度

使用物理感知 ECO 流程需要 PrimeTime-ADV 许可证。
以下流程图展示了整体 ECO 流程。

要在 PrimeTime 中进行物理感知 ECO 修复，您需要以下文件：
• 设计数据文件 – 设计网表、约束和时序信息。
• 块级 LEF 库数据 – 库技术和物理单元信息
• DEF 文件或 IC Compiler II 数据库文件 – 设计的物理版图信息
• 物理约束文件 – 多电压设计中的电压区域和布局限制（可选）
• 高级间距标签和规则 – 间距标签和规则（可选）。
• StarRC 的寄生参数数据文件 – 包含位置信息的寄生参数数据。
准备好这些文件并设置 ECO 选项（设置 ECO 选项）后，即可执行物理感知 ECO 修复（执行物理感知 ECO）。

执行 Physically Aware ECO

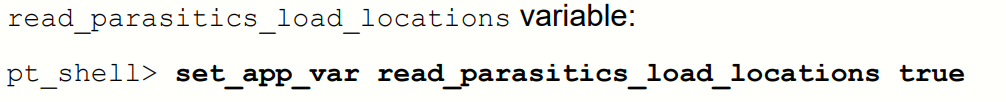

1. 通过设置启用位置数据读取寄生参数

2. 设置物理感知ECO选项
