数字IC设计学习笔记_静态时序分析STA_ PrimeTime 基本概述

数字IC设计学习笔记

PrimeTime 基本概述

1. PrimeTime 基本概述
2. 运行模式

1. PrimeTime 基本概述

PrimeTime，Synopsys公司提出的，针对于复杂的，全芯片的，门级静态时序分析的工具。可集成在逻辑综合和物理综合的整个流程，让设计者去分析，解决复杂的时序问题。

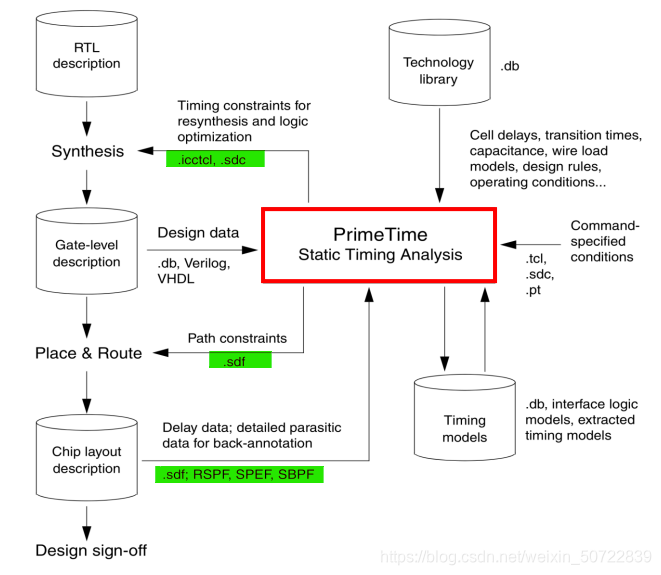

• PT在各个阶段对应的时序延迟文件都不相同。越向后阶段，对应的静态时序分析的模型越准确
• PT主要是在库文件和时序模型的基础上，搭配指定命令约束的脚本文件（Tcl），对设计进行静态时序分析。
• 库文件包含：标准单元的延迟，电容功耗，线载模型，设计规则，操作条件等。
• 时序模型包含：接口逻辑模型，提取时序模型等。

2. 运行模式

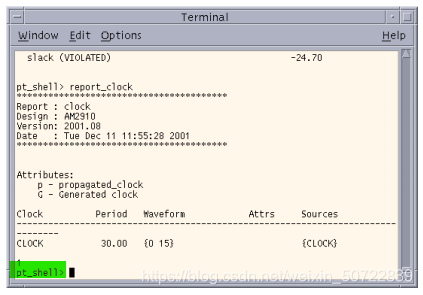

• 1. pt_shell

  在 pt_shell，输入命令，执行脚本（Tcl，Synopsys Tcl），完成PT的运行。

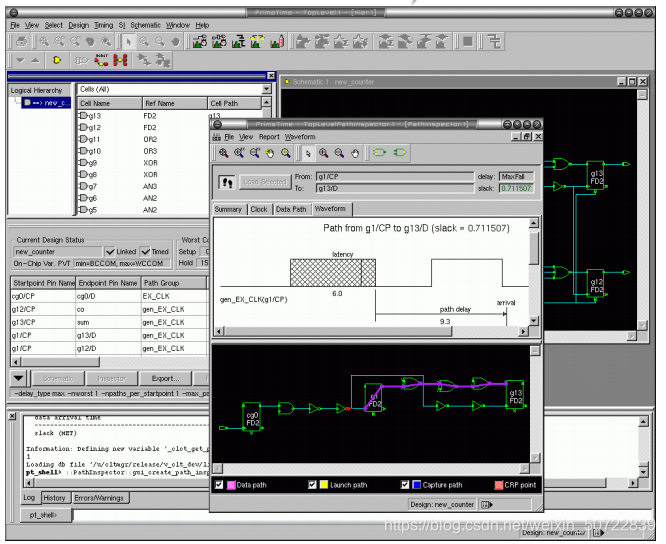

• 2. GUI(graphical user interface)

  在GUI界面执行，可以看出路径的显示，时钟波形等；


---

— 学习内容源于邸志雄老师的课件，Thanks^^

【注】：个人学习笔记，如有错误，望不吝赐教，这厢有礼了~~~

---
