【FPGA】【Verilog】【基础模块】矩阵键盘

最新推荐文章于 2024-02-11 21:06:33 发布
最新推荐文章于 2024-02-11 21:06:33 发布
阅读量1.2w 收藏 80
点赞数 5
分类专栏： FPGA学习 基础模块
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012135070/article/details/79631098
版权

结构:用4条I/O线作为行线，4条I/O线作为列线组成的键盘。在行线和列线的每一个交叉点上，设置一个按键。


检测方法:【置列线，检测行线(行线包含上拉电阻)】依次将列线置为低电平，即在置某一根列线为低电平时,其它列线为高电平。同时再逐行检测各行线的电平状态 ；若某行为低，则该行线与置为低电平的列线交叉处的按键就是闭合的按键。

代码：

module Test_unit(clk,rst_n,keyin,keyscan,LED);

 input 			clk,rst_n;
 input 	[3:0]		keyin;
 output 	[3:0] 	keyscan;
 output	reg 	[15:0]	LED;

 wire [4:0] real_number;

 	keyscan0 u2(
				.clk(clk),
				.rst_n(rst_n),
				.keyscan(keyscan),
				.keyin(keyin),
				.real_number(real_number)
				);

always @(*)
	case(real_number)
		5'd0:	LED	<=	16'b0_00000_00000_00001;
		5'd1:	LED	<=	16'b0_00000_00000_00010;
		5'd2:	LED	<=	16'b0_00000_00000_00100;
		5'd3:	LED	<=	16'b0_00000_00000_01000;
		5'd4:	LED	<=	16'b0_00000_00000_10000;
		5'd5:	LED	<=	16'b0_00000_00001_00000;
		5'd6:	LED	<=	16'b0_00000_00010_00000;
		5'd7:	LED	<=	16'b0_00000_00100_00000;
		5'd8:	LED	<=	16'b0_00000_01000_00000;
		5'd9:	LED	<=	16'b0_00000_10000_00000;
		5'd10:LED	<=	16'b0_00001_00000_00000;
		5'd11:LED	<=	16'b0_00010_00000_00000;
		5'd12:LED	<=	16'b0_00100_00000_00000;
		5'd13:LED	<=	16'b0_01000_00000_00000;
		5'd14:LED	<=	16'b0_10000_00000_00000;
		5'd15:LED	<=	16'b1_00000_00000_00000;
	default:	LED	<=~16'b1_11111_11111_11111;
	endcase
endmodule


`define OK 1'b1	//定义OK代表1
`define NO 1'b0	//定义NO代表0
`define NoKeyIsPressed 17	//定义NoKeyIsPressed代表17

//模块名及输入输出端口的定义
module keyscan0(clk,rst_n,keyscan,keyin,real_number);
 input clk,rst_n;

 input [3:0]keyin;
 output [3:0] keyscan;

 output [4:0] real_number;

 reg [3:0] state;
 reg [3:0] four_state;
 reg [3:0] scancode,scan_state;
 reg [4:0] numberout,number_reg,number_reg1,number_reg2, real_number;
reg AnyKeyPressed;

 assign keyscan = scancode;

 always @(posedge clk)  //always块1
 if (!rst_n)
      begin
        scancode <=4'b0000;
        scan_state<= 4'b0000;
      end
 else
     if(AnyKeyPressed)
        case (scan_state)
			4'b0000: begin scancode<=4'b1110; scan_state<= 4'b0001; end
			4'b0001: begin  scancode <= {scancode[0],scancode[3:1]}; end
        endcase
     else
        begin
			scancode <=4'b0000;
			scan_state<= 4'b0000;
        end

 always @(posedge clk)   //always块2
 if( !(&keyin))
	begin
	 AnyKeyPressed <= `OK ;
	 four_state <= 4'b0000;
	end
 else
	if(AnyKeyPressed)
	   case(four_state)
		 4'b0000: begin  AnyKeyPressed <= `OK ;  four_state<=4'b0001; end
		 4'b0001: begin  AnyKeyPressed <= `OK ;  four_state<=4'b0010; end
		 4'b0010: begin  AnyKeyPressed <= `OK ;  four_state<=4'b0100; end
		 4'b0100: begin  AnyKeyPressed <= `OK ;  four_state<=4'b1000; end
		 4'b1000: begin  AnyKeyPressed <= `NO ;   end
		 default: AnyKeyPressed <= `NO ;
	   endcase
	else
		 four_state <= 4'b0000;

always @(posedge clk) 	//always块3
  casex({scancode,keyin})
    8'b0111_1110: numberout <= 5'd1-1;
    8'b1011_1110: numberout <= 5'd5-1;
    8'b1101_1110: numberout <= 5'd9-1;
    8'b1110_1110: numberout <= 5'd13-1;

    8'b0111_1101: numberout <= 5'd2-1;
    8'b1011_1101: numberout <= 5'd6-1;
    8'b1101_1101: numberout <= 5'd10-1;
    8'b1110_1101: numberout <= 5'd14-1;

    8'b0111_1011: numberout <= 5'd3-1;
    8'b1011_1011: numberout <= 5'd7-1;
    8'b1101_1011: numberout <= 5'd11-1;
    8'b1110_1011: numberout <= 5'd15-1;

    8'b0111_0111: numberout <= 5'd4-1;
    8'b1011_0111: numberout <= 5'd8-1;
    8'b1101_0111: numberout <= 5'd12-1;
    8'b1110_0111: numberout <= 5'd16-1;
    default: numberout <=`NoKeyIsPressed;
   endcase

always @(posedge clk) 	//always块4
begin
	if (!rst_n)
	begin
	  number_reg <= 0;
	end
	else
		if( numberout<=5'd15 && numberout>=5'd0)
			begin
				 number_reg <= numberout;
			end
		else
			begin
				if(AnyKeyPressed == `NO)
					number_reg <= `NoKeyIsPressed;
			end

 end

always @(posedge clk)  //always块5
 if (!rst_n)
	state <= 4'b0000;
 else
	case (state)
4'd0: begin
			number_reg1 <= number_reg;
			state <=4'd1;
		end
4'd1: begin
			if(number_reg == number_reg1)
				state <= 4'd2;
			else
				state <= 4'd0;
		end
4'd2: begin
			if (number_reg == number_reg1)
				state <= 4'd3;
			else
				state <= 4'd0;
		end
4'd3: begin
			if (number_reg == number_reg1)
				state <= 4'd4;
			else
				state <= 4'd0;
		end
4'd4: begin
			 if(number_reg == number_reg1)
				state <=4'd5;
			 else
				state <= 4'd0;
		end
4'd5: begin
			if(number_reg == number_reg1)
				state <= 4'd6;
			else
				state <= 4'd0;
		end
4'd6: begin
			if (number_reg == number_reg1)
				state <= 4'd7;
			else
				state <= 4'd0;
		end
4'd7: begin
			if (number_reg == number_reg1)
				  state <= 4'd8;
			else
				  state <= 4'd0;
		end
4'd8: begin
			if (number_reg == number_reg1)
				  state <=4'd9;
			else
				  state <= 4'd0;
		end
4'd9: begin
			if(number_reg == number_reg1)
				  state <= 4'd10;
			else
				  state <= 4'd0;
		end
4'd10: begin
			if (number_reg == number_reg1)
				  state <= 4'd11;
			else
				 state <= 4'd0;
		end
4'd11: begin
			if (number_reg == number_reg1)
				 state <= 4'd12;
			else
				 state <= 4'd0;
		end
4'd12: begin
			if(number_reg == number_reg1)
			  state <= 4'd13;
			else
			  state <= 4'd0;
		end
4'd13: begin
			if (number_reg == number_reg1)
				  state <= 4'd14;
			else
				 state <= 4'd0;
		end
4'd14: begin
			if (number_reg == number_reg1)
			 state <= 4'd15;
			else
			 state <= 4'd0;
		end
4'd15: begin
			if (number_reg == number_reg1 )
				begin
					state <= 4'd0;
					real_number <=number_reg;
				end
			else
						 state <= 4'b0000;
		end
  default:   state <= 4'b0000;
  endcase
endmodule

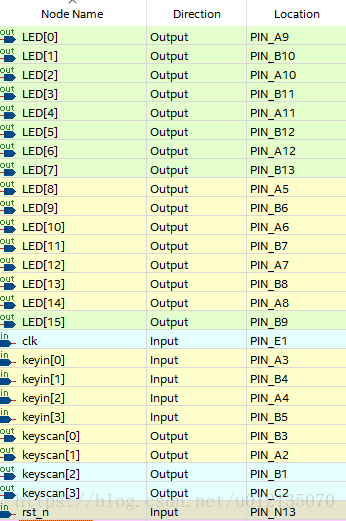

管脚分配【AX301】：

效果：按个键，亮个相应数字的灯。
