汇川H5U小型PLC不用写程序测试EC总线电机

最新推荐文章于 2025-04-01 08:50:26 发布
最新推荐文章于 2025-04-01 08:50:26 发布
阅读量605 收藏 5
点赞数 6
分类专栏： Automation笔记 文章标签： 笔记 经验分享 学习 自动化
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012861256/article/details/140016835
版权

目录

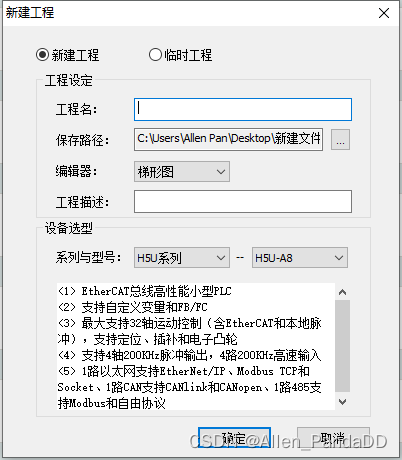

新建工程

新建一个H5U工程，不使用临时工程
系列选择H5U即可
在这里插入图片描述

添加EtherCAT组态

这里在EC总线中添加了一个汇川660的伺服
驱动参数使用默认
在这里插入图片描述

添加运动控制轴

新建一个轴Axis_0
将新建的轴和EC组态的660驱动关联起来
在这里插入图片描述

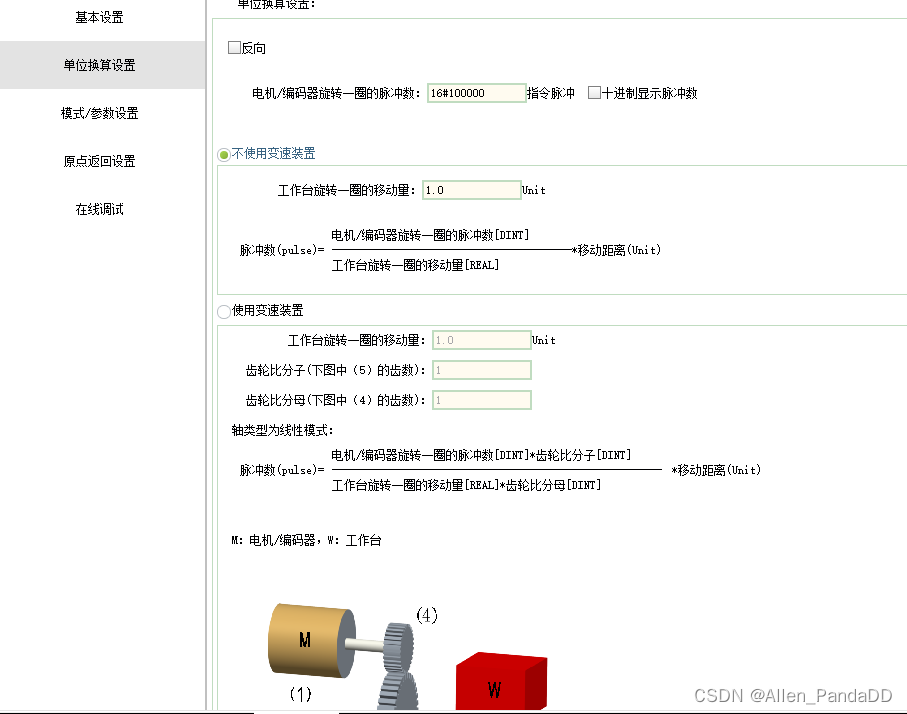

单位换算按照实际硬件情况设置
模式/参数设置按照实际硬件情况设置
原点返回设置按照实际硬件情况设置

由于这里是通过仿真来测试，所以都使用默认设置
在这里插入图片描述

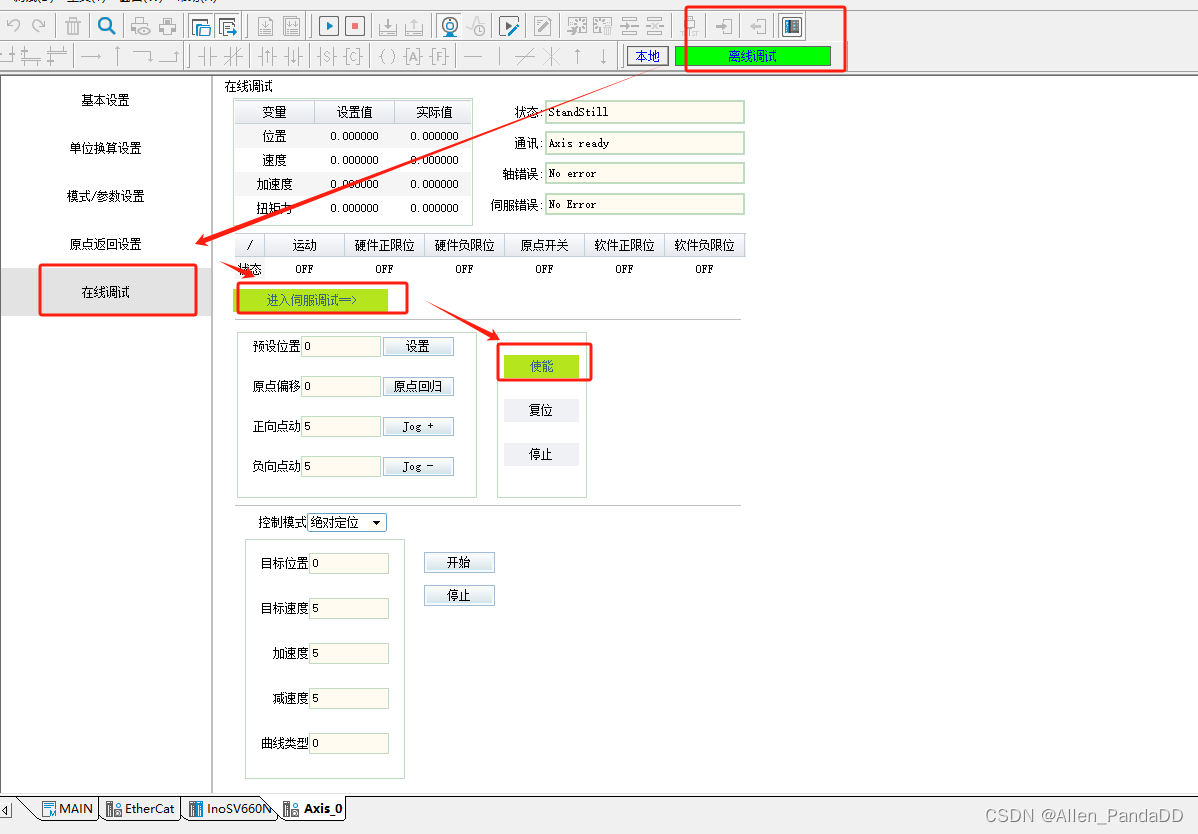

仿真测试

打开离线仿真
进入在线调试
进入伺服调试
伺服使能
可以测试伺服点动，回原点，绝对定位等

实际硬件测试的时候，只要连上总线，然后PLC进行在线操作即可。
在这里插入图片描述

当需要测试一个机构或者测试电机运行状态的时候，打开软件就能使用，非常方便。

也可去看一下这个测试视频
链接: 007-汇川H5U小型PLC不用写程序测试EC总线电机

分享创作不易，请多多支持，点赞、收藏、关注！

Ending~
