【SDRAM/DDR】 之六 从SDRAM到DDR2

  • 升级的目的
    为了提升内存的数据传输速率：目前cpu的主频和I/O带宽都很高，内存带宽至少要和前端总线带宽同步，才不会影响cpu的处理能力，因而要提升内存的数据传输速率。

  • 升级的瓶颈
    内存带宽=位宽x频率
    位宽是指内存总线的宽度，频率是指数据传输的频率，而不是内存的工作频率，ddr时代前者是后者的2倍，而瓶颈在于内存单元的内部频率不能再提高，内存总线不能轻易增加；

  • 瓶颈产生的原因
    由于成本的考量，基本的DRAM架构仍是发展的基础，在这个基础上提升位宽和频率都有困难，如下：

    1. SDRAM中的‘S’，同步是指从存储阵列到外部数据总线的频率都是一致的；
    2. 内存的传输速度很难提升——它需要刷新，有操作频率的上限，也就是核心频率即存储阵列的频率很难提升；
    3. 外部数据总线的宽度——内存位宽已经增加到128bit，很难再提升，因为会带来高昂的成本和电磁干扰。

  • 升级方案
    研究人员打破了第一条SDRAM的特性，通过提升存储阵列到I/O缓存的位宽，提升外部数据总线的频率，避开了2,3两条限制。

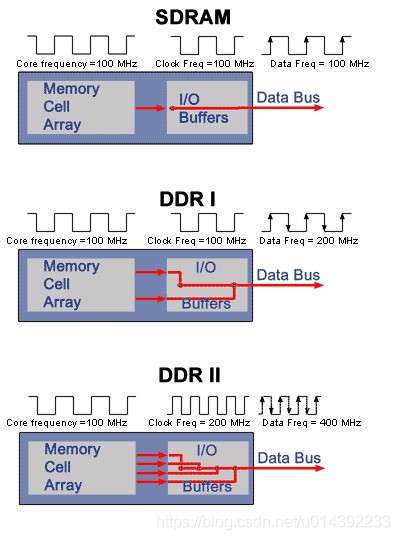

    从SDRAM到DDRI/II</
