[HBM] HBM 国产进程， 国产HBM首次研发成功 （202406）

依公知及经验整理，原创保护，禁止转载。

专栏 《深入理解DDR》

AI 的火热浪潮带火了高带宽内存的需求，HBM已是存储市场耀眼的明星。目前市场上还没有国产HBM, 什么时候可以看到国产希望呢？ 或许现在可以看到曙光了。

1. 设计端

1 生 2， 2 生 3， 3 生万物，万物怎么出现的， 当然是先有设计了。

1.1. 长鑫存储 HBM 样品

DRAM 原厂长鑫存储与芯片封装测试公司通富微电子(002156.SZ)合作开发了 HBM芯片样品 [来源]。目前已送样给潜在客户。长鑫存储有强大的 DDR5 能力， 而HBM 的基础就是 DDR5 加上先进封装 TVS 技术， 而富通微正好有先进封装技术， 这波真是强强联手， 前景可期。

1.2. 武汉新芯

武汉新芯发布消息，武汉新芯筹建新基地，生产国产高带宽存储器（HBM）产品，规划月产出能力≥3000 片（12 英寸）

2. 先进封装

有了设计就要制造啊， 不然就是停留在在图纸上， 没有产品。

初听起来 HBM 就是把 DDR 叠在一起， 这样想就太太太想简单了。

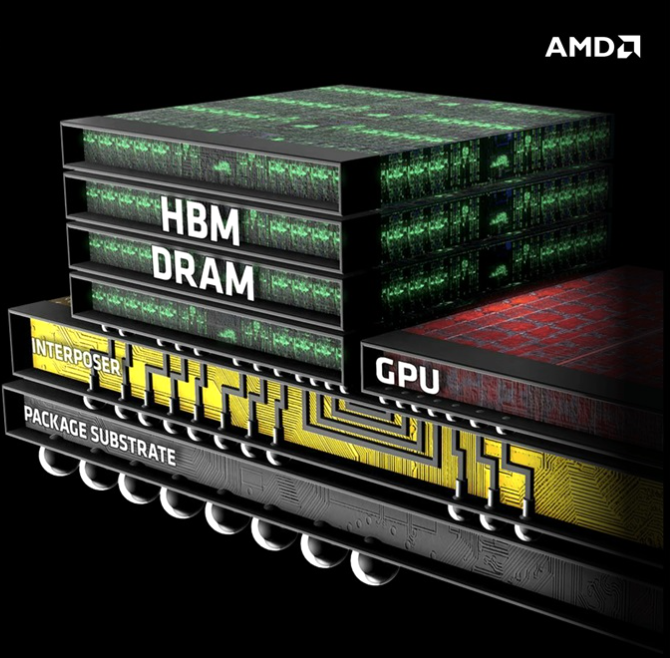

HBM则采用独特的垂直堆叠封装方式，同一封装内的多个die垂直堆叠并通过垂直的TSV（Through Silicon Via，硅通孔）互连。

“HBM 领域的很多领域实际上更多的是关于制造问题，而不是知识产权问题”。 卡壳的已经不是制程或是算法、架构的问题，时代的重任落在了先进封装上， 其中关键是 TVS。

HBM项目的研究和制造涉及复杂的工艺和技术挑战，包括晶圆级封装、测试技术、设计兼容性等。另外还涉及到硅通孔（TVS）、凸块、微凸块和RDL等工艺，其中硅通孔占据最高的封装成本比例，接近30%。

良率
先进封装不能说有能力装出来就行了， 重要的是良率，目前 TVS 良率是 50%, 代表有一半都变成废料了， 废料啊， 就是只能当垃圾碾碎了。

举例来说：
一片最新的 HBM3E ， 容量是 24Gb， 这就需 24 颗 1Gb 的DDR5 内存颗粒堆叠 24 层而成。假若封装时， 其中一层出现不良，很痛心的是， 整个堆栈的 24 层都变成废品。

现在海力士 HBM 产线连后年的产能都被英伟达包圆了， 出来建新的产线，提高良率也是一个迫在眉睫的问题。目前国产的才刚打样出来， 还没有良率数据，但这今天或是明天， 必然是国产HBM封装要迈过去的一道坎。

大陆只有长电科技、通富微电和盛合晶微有支持HBM生产的技术（如TSV硅通孔）和设备， 注意额， 只是有这个能力储备， 并没说实际生产了HBM。

2.1 通富微

通富微在 2021 年就具备 2.5D/3D 先进封装研发及量产基地， 这在国内算超早的， 南通通富工厂先进封装生产线正在建设中（2024）。
DRAM 原厂 长鑫存储与芯片封装测试公司 通富微电子(002156.SZ)合作开发了 HBM芯片样品。

2.2 太极实业

海太半导体是由海力士与太极实业合资成立的一家公司，其具备高端DRAM封测能力。太极实业、拥有国内唯一的16层DRAM高堆叠技术储备。由于海太半导体的技术源自海力士，目前已提供DRAM封装技术，并有望接受HBM3（12 层堆叠）封装订单。

3 上游

3.1 原材料

雅克科技: HBM前驱体， 还有光刻胶。
华海诚科：环氧塑封料厂商，GMC高性能环氧塑封料是HBM的必备材料，相关产品已通过客户验证，现处于送样阶段，根正苗红的 HBM 标的。

3.2 设备

== 占位符 ==

4 销售端

香农芯创此作为SK海力士分销商之一具有HBM代理资质， 但作为代理，能分得多少毛利值得进一步观察。原厂不会让代理赚太多钱，即便是 HBM 这种高端产品，毛利率高一些，但毛利率也就比个位数多一点 [出处]。

代理海力士产品中，DRAM占比约70%，NAND和SSD业务占比约30% [来源链接]。

结语

国内存储厂商的起点在 HBM2。

目前国外主流的内存产品已经发展到了HBM3和HBM4，而国内产业目前才刚从在HBM2起步。预计国内产业要到2026年才能实现量产HBM3，然而在这段时间内可能会出现很多不确定因素。无论未来市场发展如何，国内产业已经展示出了自己的实力，并且瞄准了更高的目标。

国产替代任重而道远。

参考

1	https://www.rightic.cn/srvContent/view?columnType=4&id=969128025416564737
2	https://xueqiu.com/2899323515/280767218
