西门子PLC加减速时间的算法

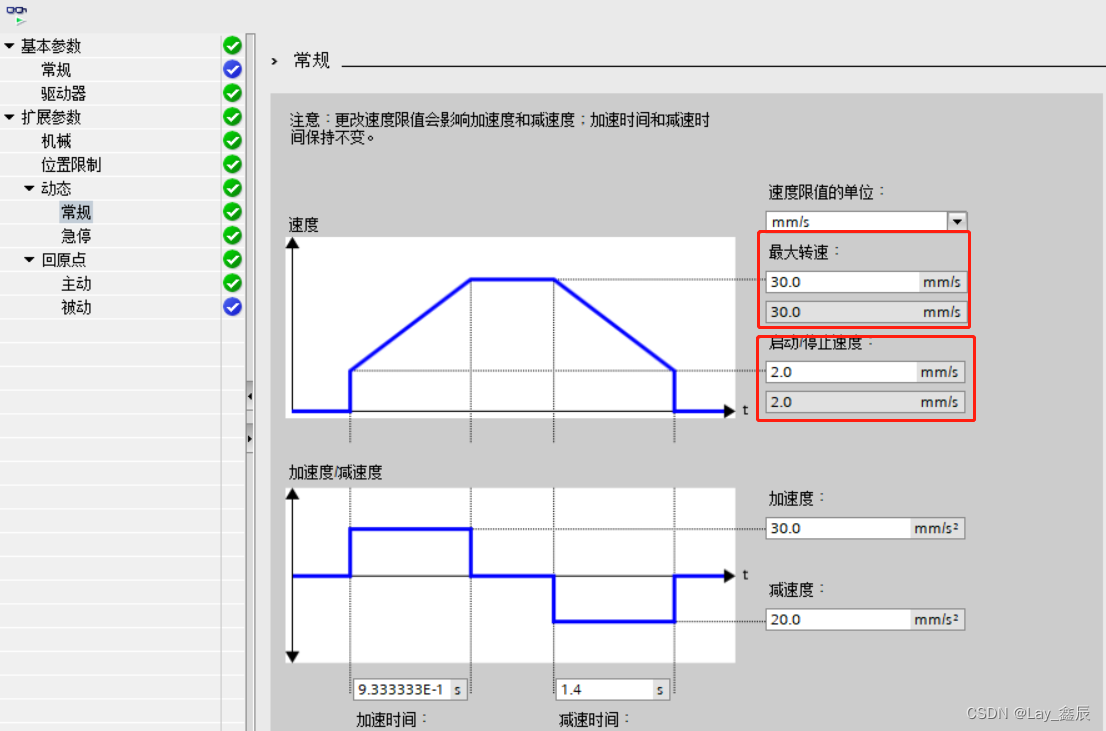

1、新建工艺对象,在“动态”中可以设置最大转速(30.0)和启动/停止转速(2.0)以及加减速时间(也可以计算得出)。

加速度的计算方法为:(最大转速-启动/停止速度)/加速时间

减速度的计算方法为:(最大转速-启动/停止速度)/减速时间

2、设置运行速度之后可以计算加减速时间

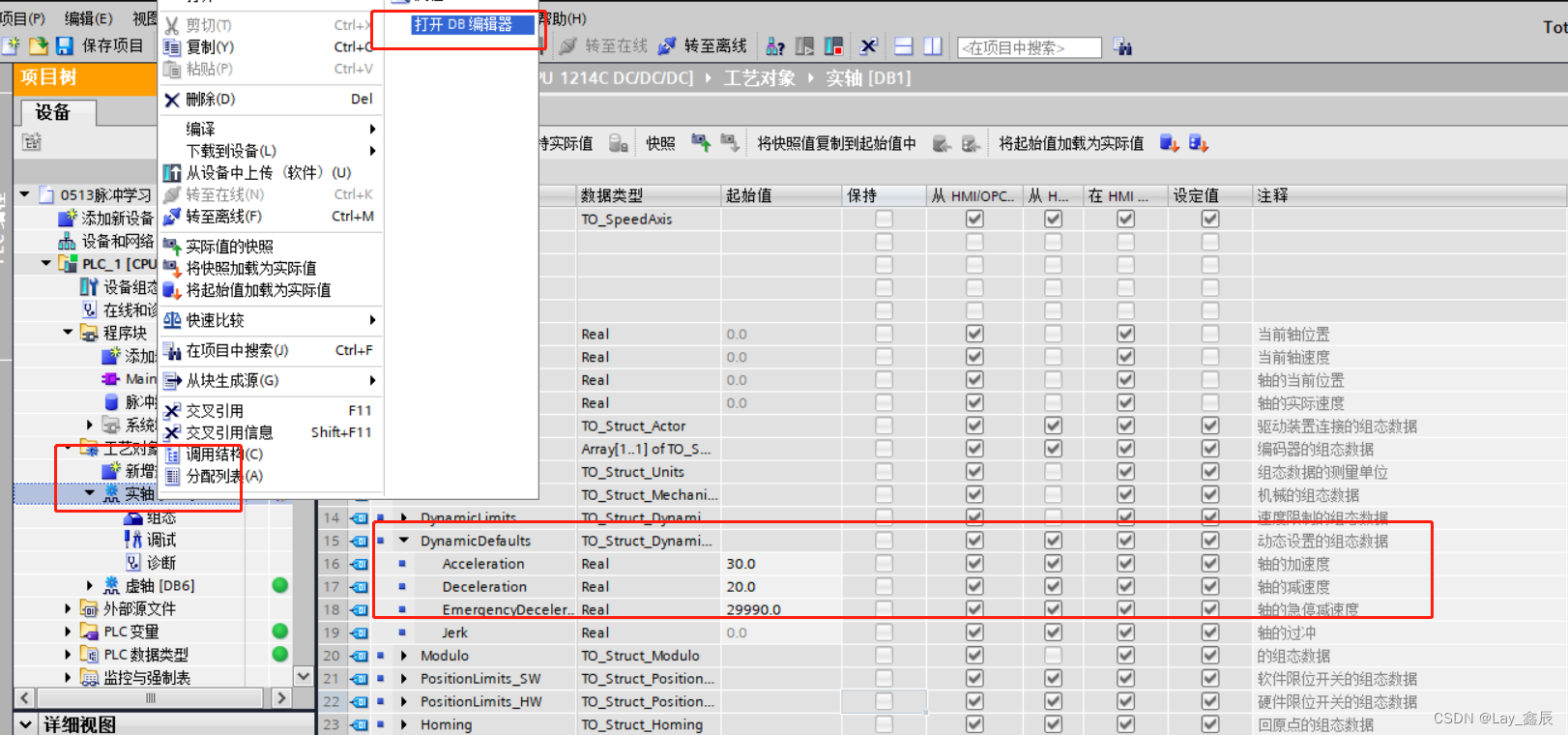

右键电机“实轴”,打开DB编辑器,修改“动态设置的组态参数”中的加速度和减速度分别为30.0和20.0

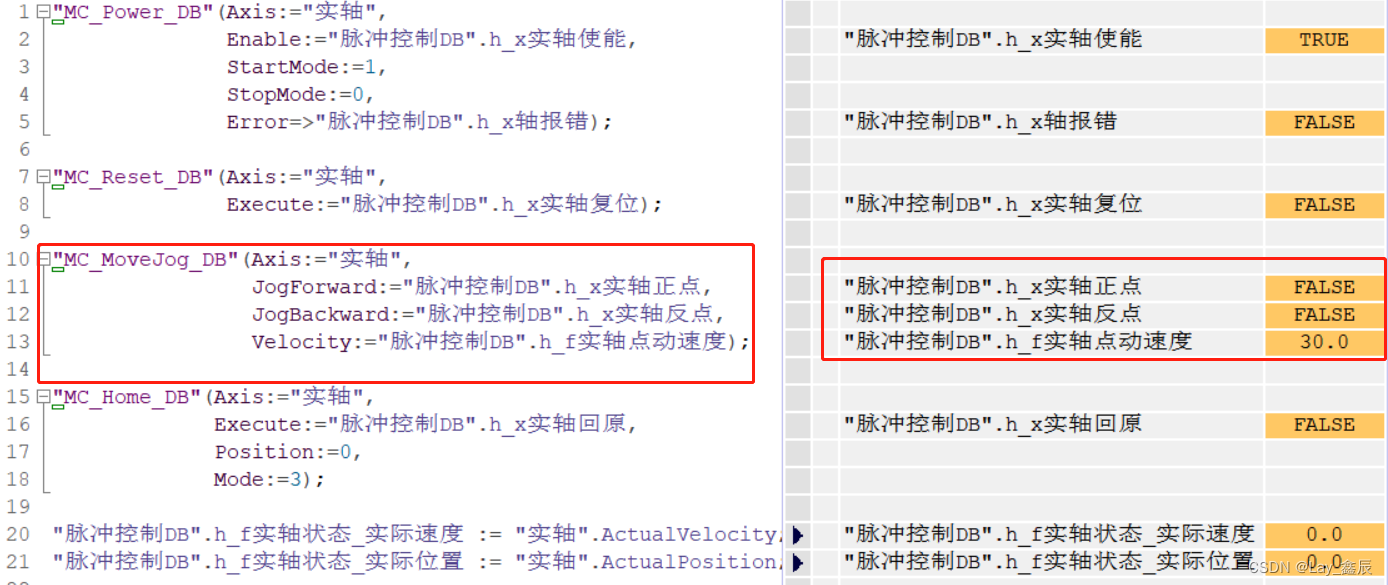

 在程序中给定点动速度为30

3、可以计算加减速时间

加速时间=(设定速度-启动速度)/加速度=(30.0-2.0)/30.0=0.933s

减速时间=(设定速度-停止速度)/减速度=(30.0-2.0)/20.0=1.400s

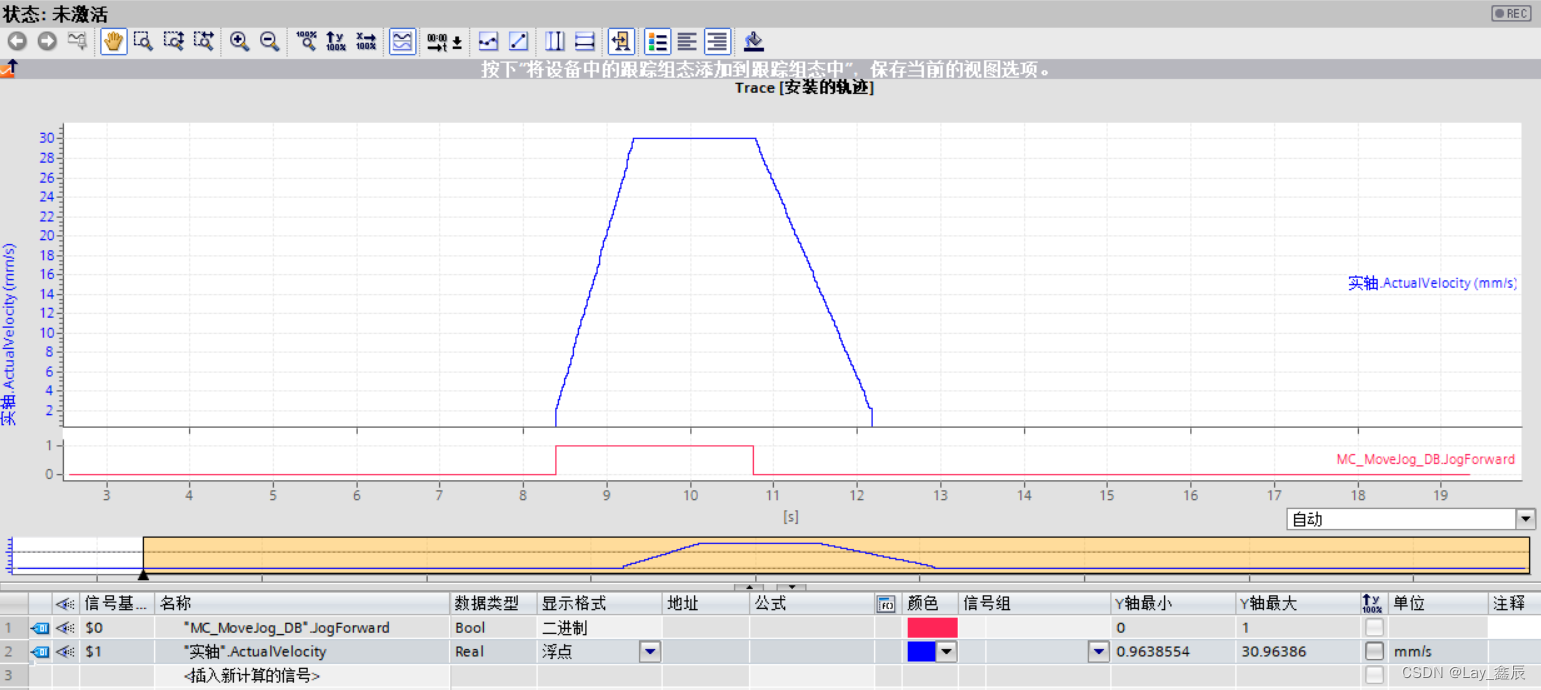

4、通过Traces进行波形监控

我们监控正向点动触发信号以及轴的实际速度

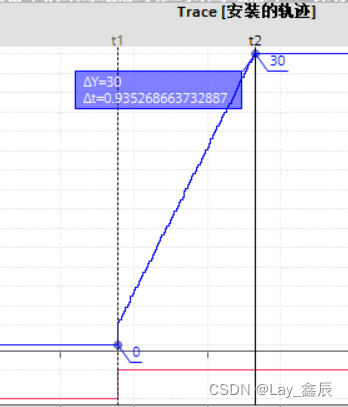

观察加速时间可以看到为0.935s

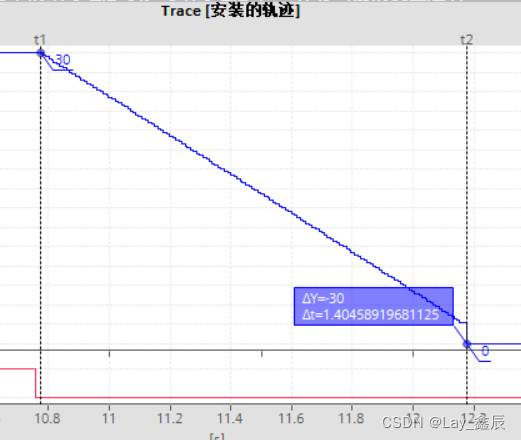

观察减速时间可以看到为1.404s

与我们算出来的结果保持一致,这便是西门子PLC加减速时间的算法。

可以设置加减速度去计算时间,也可以设置时间去计算加减速度!!
