数字IC设计verilog编写——5无毛刺时钟MUX设计

本文介绍了一种用于时钟切换的GlitchFree技术,该技术通过在每个时钟源的选择路径中插入一个负边沿触发的D触发器来避免输出毛刺。通过具体的逻辑设计,即使在时钟切换过程中也能确保输出信号稳定。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.Glitch Free技术

在时钟切换时,需要涉及到时钟切换的MUX设计 glitch free技术(一种防止毛刺产生的多路选择器设计)问题

无缝切换需要解决两个问题:
一是异步切换信号的跨时钟域同步问题,需要同步电路原理消除亚稳态;
二是同步好了的切换信号与时钟信号如何做逻辑,才能实现无毛刺。

2.Glitch Free 技术原理

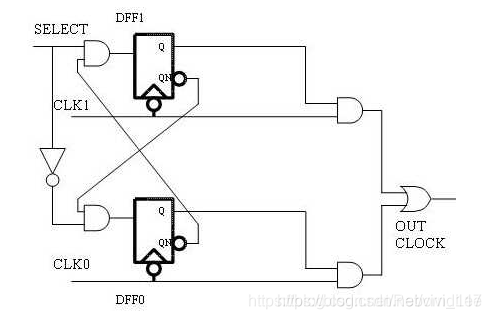

下图显示了防止源时钟相互倍数的时钟开关输出出现毛刺的解决方案。
在每个时钟源的选择路径中插入一个负边沿触发的D触发器。 在时钟的下降沿采样选择控制(SELECT),以及仅在首先使其他时钟无效后使能选择(SELECT),可以提供出色的输出保护。
在这里插入图片描述
当SELECT为0时,明显CLK1的那部分通路到输出无效,仅仅看下半部分电路即可,在CLK0的下降沿采样SELECT(取反后)信号,与CLK0相与之后输出;
当SELECT为1时,同理上半部分电路有效;

需要重点分析的是当SELECT在任意时刻切换的时候,输出会不会出现毛刺?

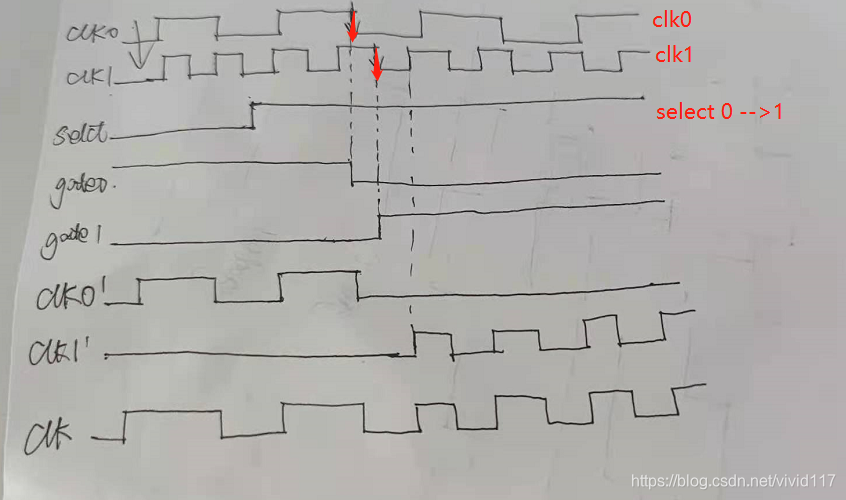

波形示意图如下所示,重点需要关注的是,只有当clk1下降沿采完SELECT变低之后,clk1的下降沿时钟才能开始采样上升沿,这类似与锁存器,先将select值锁存,等到clk1的边沿时,将值重新赋值;
在这里插入图片描述
2.Glitch Free 2-1MUX Verilog 实现

`timescale  1ns/10ps
module  clock_mux (
    // OUTPUTs
    output         clk_out,        // Clock output

    // INPUTs
    input          clk_in0,        // Clock input 0
    input          clk_in1,        // Clock input 1
    input          reset,            // Reset
    input          select_in       // Clock selection
);
//----------------------------------------
//  Regs declare
//----------------------------------------
    reg   dff0a,dff0b;
    reg   dff1a,dff1b;


//----------------------------------------
//  clk_in0 path
//----------------------------------------
// negedge of clk_in0
    always @(negedge clk_in0 or posedge reset)
      if(reset)
          dff0a <=  1'b1;
      else
          dff0a <=  !select_in & !dff1b;

    always @(posedge clk_in0 or posedge reset)
      if(reset)
          dff0b <=  1'b1;
      else
          dff0b <=  dff0a;

    wire  clk_in0_gate  = clk_in0 & dff0b;

//----------------------------------------
//  clk_in1 path
//----------------------------------------
// negedge of clk_in1
    always @(negedge clk_in1 or posedge reset)
      if(reset)
          dff1a <=  1'b0;
      else
          dff1a <=  select_in & !dff0b;

    always @(posedge clk_in1 or posedge reset)
      if(reset)
          dff1b <=  1'b0;
      else
          dff1b <=  dff1a;

    wire  clk_in1_gate  = clk_in1 & dff1b;

//-----------------------
//  clock mux out
//-----------------------
    assign  clk_out = clk_in0_gate | clk_in1_gate;

endmodule

有关多路MUX参考这篇文章:SOC设计——时钟切换的MUX设计 glitch free技术(一种防止毛刺产生的多路选择器设计)
