Unity Shader Graph：为UI组件编写自定义shader graph

1. 使用voronoi做动态背景
2. Unity shader graph：为UI组件编写自定义shader graph
3. 点击UI按钮，触发水波涟漪效果（使用脚本操作UI）
4. 水面波光效果

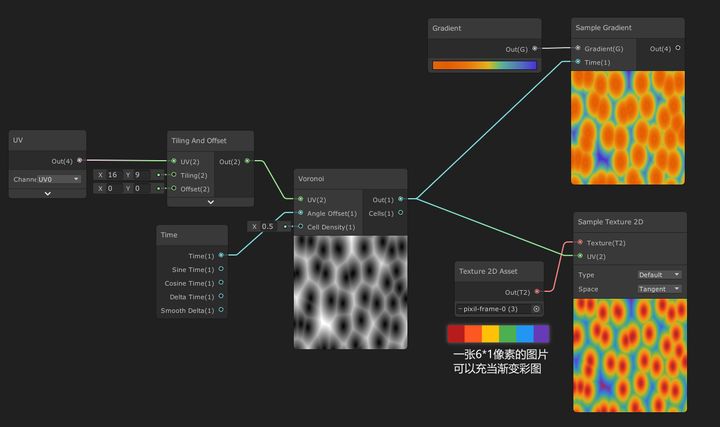

1. 使用voronoi做动态背景

如何把彩色渐变映射给灰度图？
答：直接把灰度图连给彩色渐变的UV输入即可

为什么像素图可以充当彩色渐变？
答：像素图经过图像插值(image interpolation)，在Unity里自动呈现渐变效果。

没有Photoshop的话，强烈推荐一个在线绘制像素图的网站：https://www.pixilart.com

2. Unity shader graph：为UI组件编写自定义shader graph

以Image 为例：Unity - Manual: Image (unity3d.com)

Image 组件下有2个属性：Source Image(即sprite)和Color。
这样做的好处是我们可以直接修改这两个参数，而不需要给每个Image都创建一个材质！

我们也可以使用自定义的材质球：

• Source Image(即sprite)对应材质球shader中的“_MainTex”
• Color对应Vertex Color，——sprite使用mesh的vertex color作为颜色

如果shader里贴图的reference为“_MainTex”，那么最终呈现的是Image 组件下的Source Image，它会覆盖Material下的Texture输入；

如果你不想使用Image 组件下的Source Image，你就是想让Material下的Texture输入生效，那么保持Source Image为空，并且shader里贴图的reference别叫“_MainTex”，叫其他啥名都OK。

3. 点击UI按钮触发水波涟漪效果（使用脚本操作UI）

Shader Graph主要参考这篇教程制作涟漪效果：

傲娇的露易丝：Unity2018 Shader Graph 学习笔记（八） 水波涟漪的实现45 赞同 · 18 评论文章正在上传…重新上传取消​

在Update()里控制Amplitude逐渐归零，就可以模拟涟漪逐渐消失的效果：

using UnityEngine;
using UnityEngine.UI;

public Material ripple_mat;
float temp;

void Start()
    {
        ripple_mat = this.GetComponent<Image>().material;
    }
void Update()
    {
        if (temp < 0.02f)
        {
            ripple_mat.SetFloat("_Amplitude", 0);
        }
        else
        {
            ripple_mat.SetFloat("_Amplitude", Mathf.Lerp(temp, 0, 3.8f*Time.deltaTime));
            temp = ripple_mat.GetFloat("_Amplitude");
        }
    }

接下来要解决的问题是：鼠标点击UI按钮任一位置，并以此为中心触发涟漪

在shader graph里我添加了2个参数：
UIsize获取UI图片的尺寸（为了让涟漪是个正圆），RippleCenter决定涟漪的中心位置

假设UI图片的尺寸是312x100，那么RippleCenter.x的取值范围就是[0,312]，RippleCenter.y的取值范围就是[0,100]

大致思路：
1. 监听按钮点击，获取鼠标在屏幕空间的坐标，即屏幕坐标，Input.mousePosition
2. 使用RectTransformUtility.ScreenPointToLocalPointInRectangle函数，把屏幕坐标转换为UI坐标。关于这个函数的解释：

絮酱酱：【Unity API 翻译】UGUI 屏幕坐标转UI坐标方法 – ScreenPointToLocalPointInRectangle()23 赞同 · 11 评论文章正在上传…重新上传取消​

UI图片以正中心为原点，所以UI坐标的取值范围是：
[-width/2，+width/2]，[-height/2，+height/2]，并且与scale无关！

3. 显然UI坐标和我们需要的RippleCenter不在一个区间，需要转换一下。
完整的脚本：

using UnityEngine;
using UnityEngine.UI;

public class RippleOnClickUI : MonoBehaviour
{
    public bool enable_Ripple = false;
    public Material ripple_mat;
    public GameObject obj_UI;
    public float amp = 0.2f; //涟漪从这个振幅值开始衰减
    private float temp;//临时记录涟漪振幅的变量
    private Vector2 center;//shader graph里的变量"RippleCenter"
    private Vector2 uiSize;//UI的尺寸，同时也是shader graph里的变量"UIsize"

    void Start()
    {
        ripple_mat = this.GetComponent<Image>().material;

        obj_UI=this.transform.gameObject;//获取当前transform组件所在的gameObject
        obj_UI.GetComponent<Button>().onClick.AddListener(Click);

        uiSize = obj_UI.GetComponent<RectTransform>().sizeDelta;
        ripple_mat.SetVector("_UIsize", uiSize);
    }

    void Update()
    {
        if (temp < 0.02f)
        {
            ripple_mat.SetFloat("_Amplitude", 0);
        }
        else
        {
            ripple_mat.SetFloat("_Amplitude", Mathf.Lerp(temp, 0, 3.8f*Time.deltaTime));
            temp = ripple_mat.GetFloat("_Amplitude");
        }
    }

    public void Click()
    {
        if (enable_Ripple)
        {
            ripple_mat.SetFloat("_Amplitude", amp);
            temp = ripple_mat.GetFloat("_Amplitude");

            RectTransformUtility.ScreenPointToLocalPointInRectangle(
            obj_UI.GetComponent<RectTransform>(),//The RectTransform to find a point inside.
            Input.mousePosition,//Screen space position.
            Camera.main,//The camera associated with the screen space position.
            out Vector2 localPoint);//Point in local space of the rect transform.

            center.x = localPoint.x + uiSize.x / 2;
            center.y = localPoint.y + uiSize.y / 2;

            ripple_mat.SetVector("_Center", center);
        }
    }
}

4. 水面波光效果

教程：【シェーダーグラフメモ その50】Voronoiを利用した水面エフェクト - rn.log (hatenablog.com)

----------------------------------------------------------

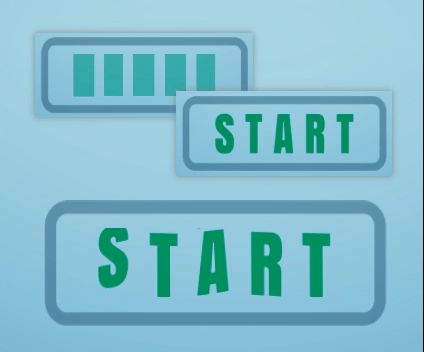

上面截图里的文字都是图片，换成text就惨了，啊我没有想到过text不是image！而是等价于佷多张image，一个字符就是一张图片，并且他们来自同一张图集(atlas)！

• text由一个个字符组成(character)，如果不给Alpha或者shader里没有"_MainTex"的话，出来的就是一个个矩形方块，相当于一张张小图片
• 我猜啊，text组件根据字体和文本，背着我们生成了一张Font Texture（图集，atlas），上面排列着文本包含的字符形象(乱序)，然后每个字符方块在这张临时的Font Texture上有自己对应的坐标，对应自己的字符形象
• 所以，给text做水波涟漪效果，相当于是在好几张小图片上做效果，这肯定不对啊……唉，我搞不定了……可能需要把text写成texture再当成image来处理吧……

同理，如果你的sprite来自于sprite atlas（图集），它将和text一样不能适用这个shader graph。切分sprite只是方便操作，实际渲染的时候其实只有一张图集。shader graph只获取贴图和UV数据，而无从得知单个被切分的sprite的信息。
参考：

https://forum.unity.com/threads/shader-graph-being-shared-by-all-the-images-of-multiple-sprite.734318/​forum.unity.com/threads/shader-graph-being-shared-by-all-the-images-of-multiple-sprite.734318/

https://forum.unity.com/threads/shader-graph-and-multiple-sprite-mode.706733/​forum.unity.com/threads/shader-graph-and-multiple-sprite-mode.70673
