一，Timequest工具

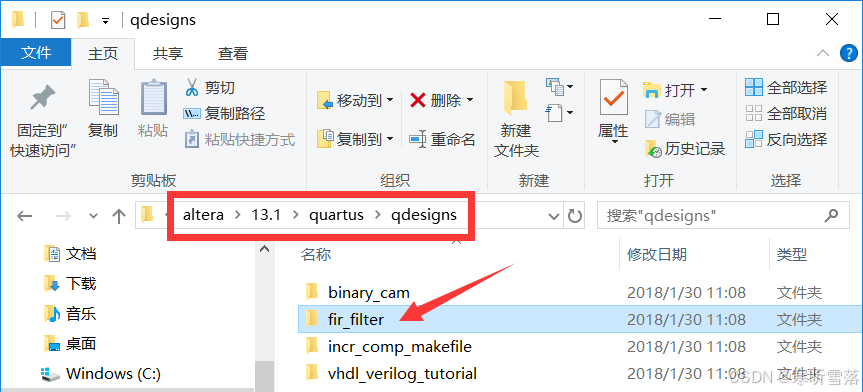

打开一个Quartus II提供的一个示例工程，将Quartus II安装目录下的quartus/qdesigns文件夹中的fir_filter文件夹拷贝到一个英文目录中，该目录只能由字母、数字和下划线组成。

在拷贝出来的 fir_filter 文件夹中双击“fir_filter.qpf”文件在 Quartus II 中打开工程，然后在工具栏中点击“Start Analysis & Synthesis”（下图按钮 1）执行综合过程。综合完成后点击 TimeQuest Timing Analyser”（下图按钮 2）来运行 TimeQuest Timing Analyzer。
