JESD204B协议基础知识

最新推荐文章于 2025-03-11 09:43:16 发布
最新推荐文章于 2025-03-11 09:43:16 发布
阅读量2w 收藏 335
点赞数 33
分类专栏： 高速接口 FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weiweiliulu/article/details/106495969
版权
本文介绍了JESD204B协议的优势和关键变量，详细阐述了同步过程，包括代码组同步、初始化多帧序列和数据传输阶段。同步中的代码组同步使用K28.5码，初始化多帧序列用于通道对齐和参数验证。数据传输阶段则涉及字节替换和扰码规则。此外，文章还讨论了时钟要求和整个系统框架，强调了SYSREF信号在同步中的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >



目录



1.JESD204B优势

2. 关键变量

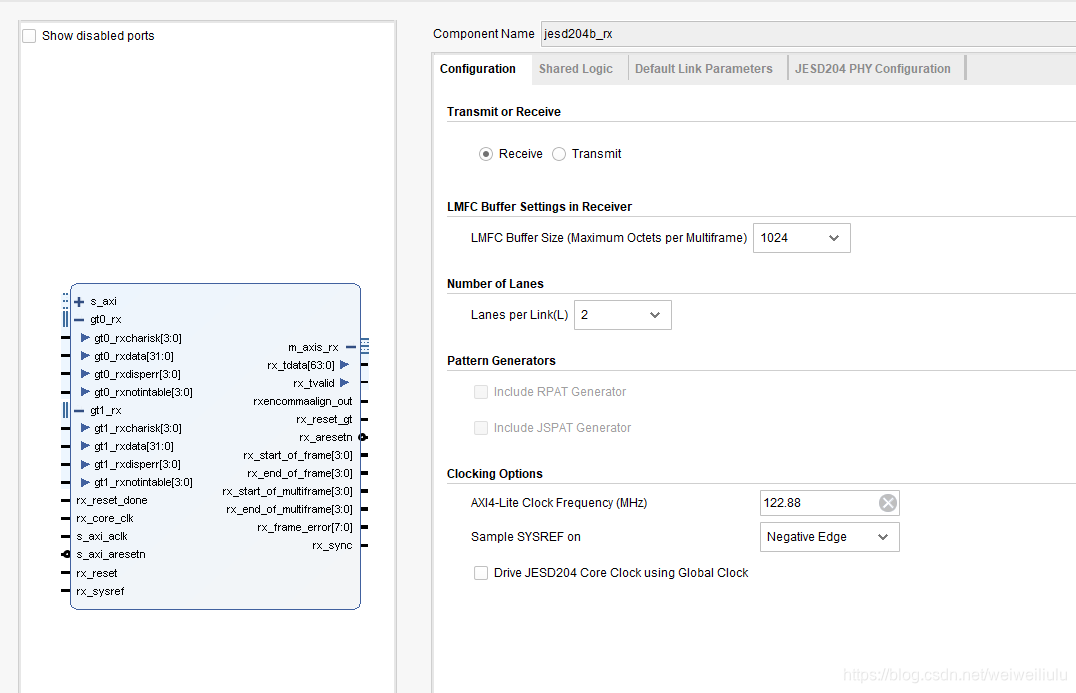

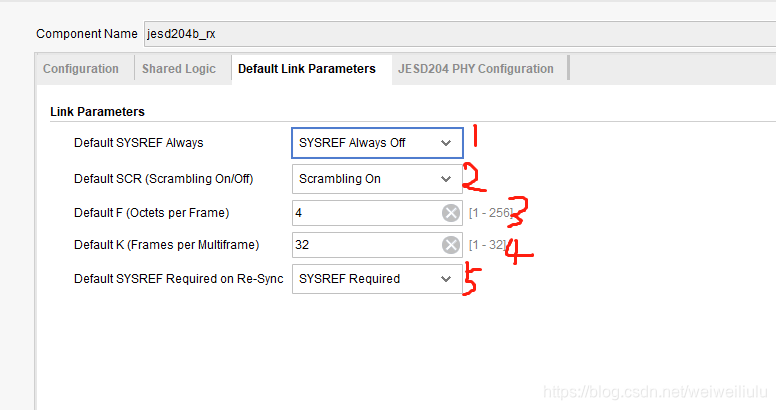

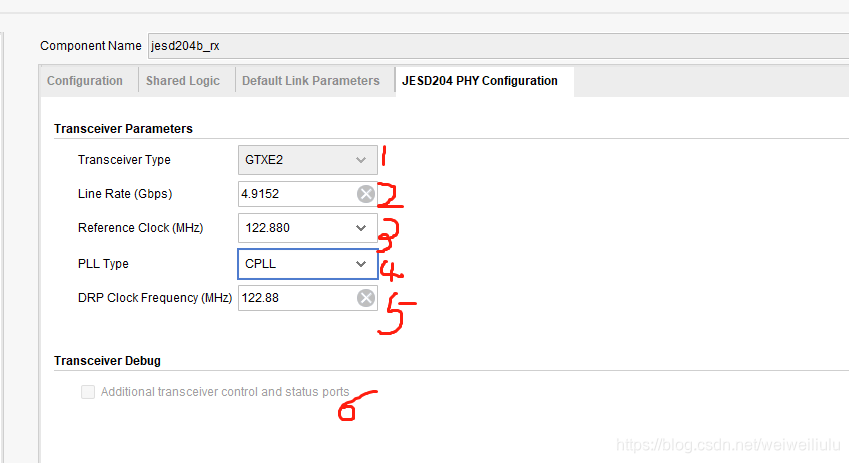

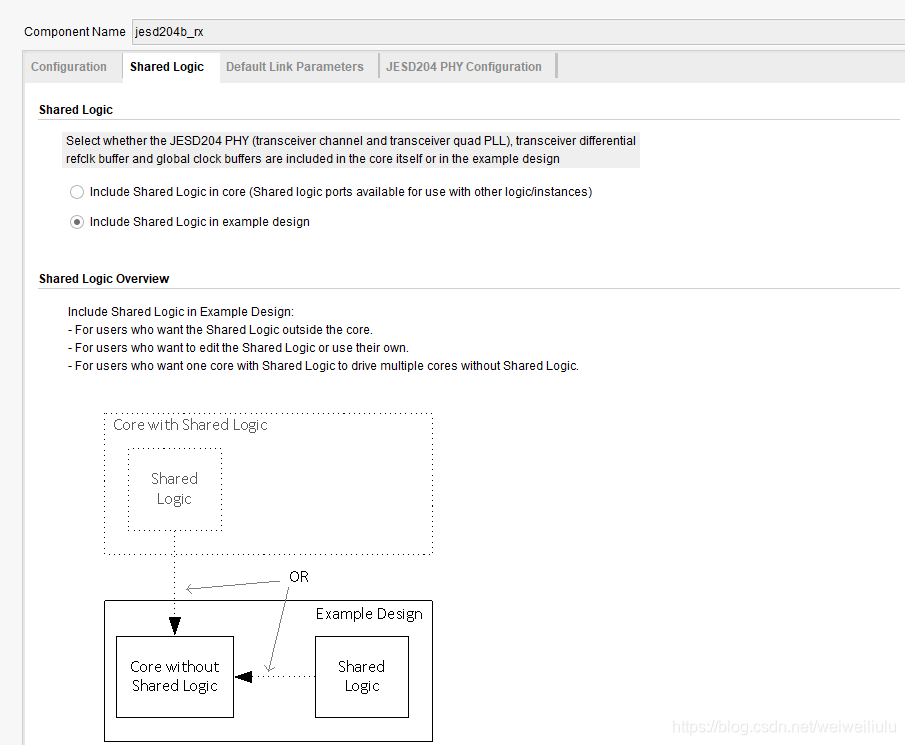

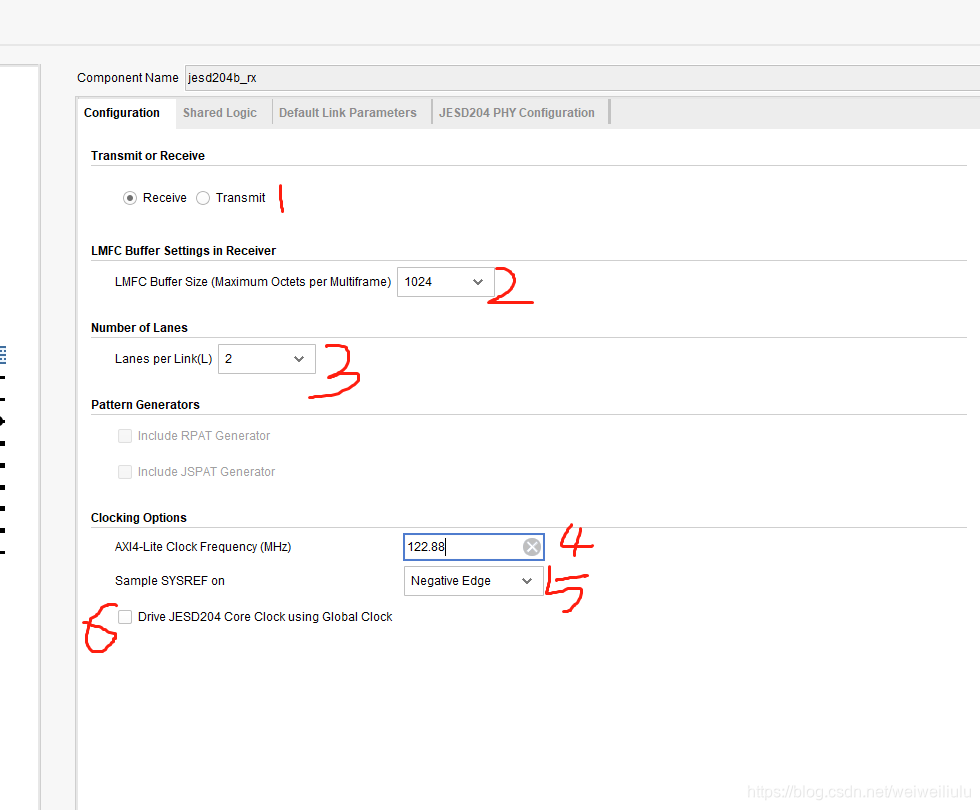

3.IP核应用

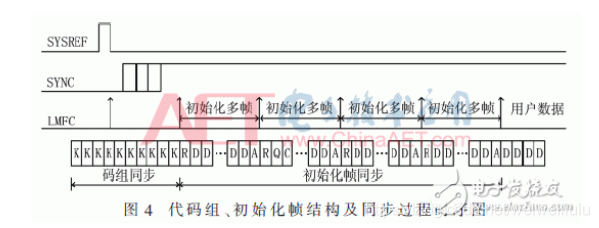

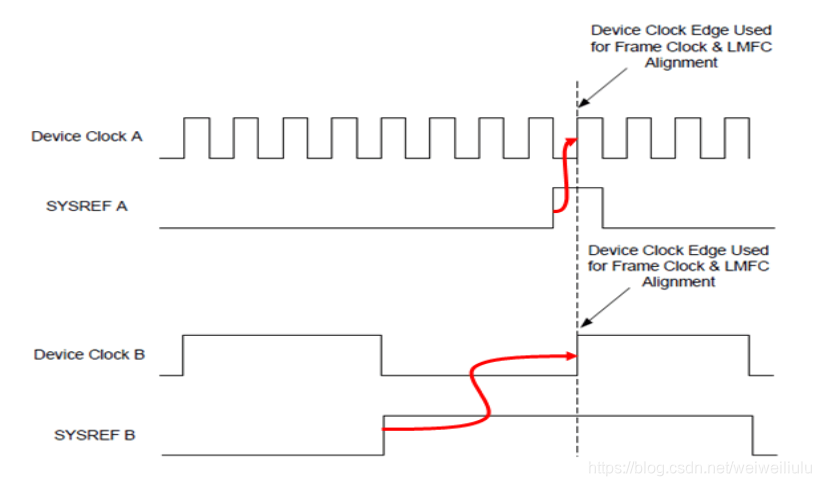

4.同步

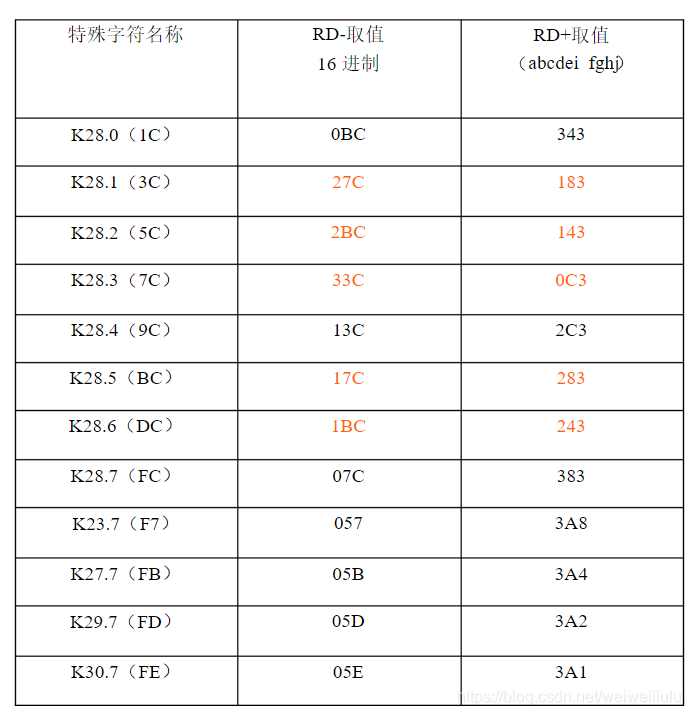

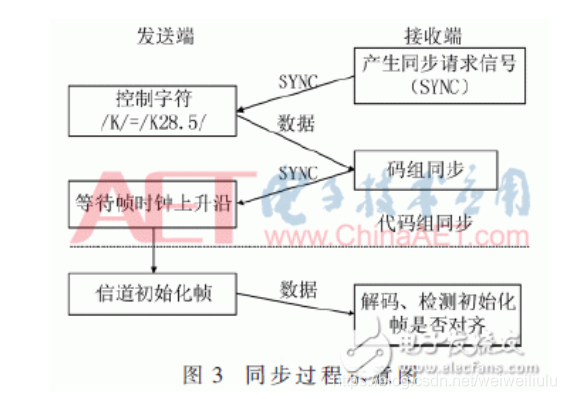

4.1 代码组同步

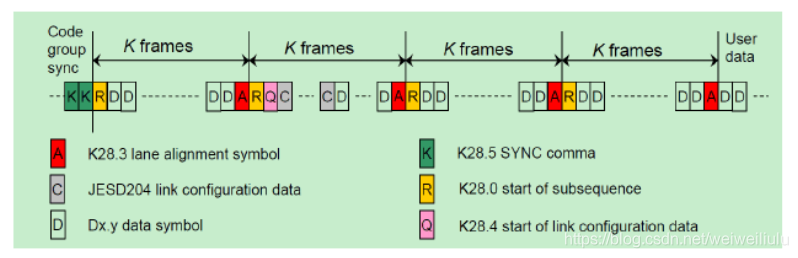

4.2 初始化多帧序列

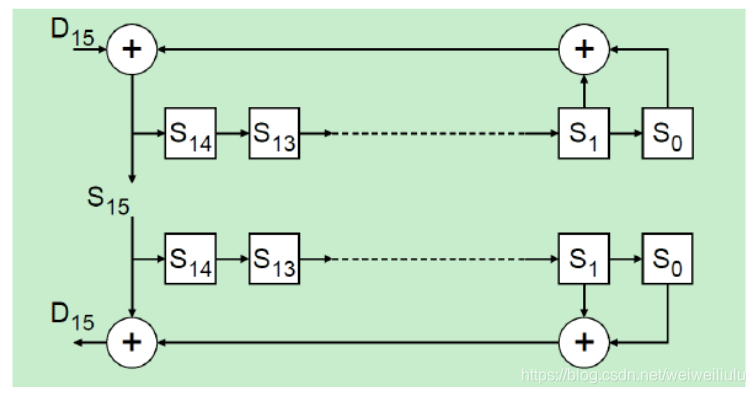

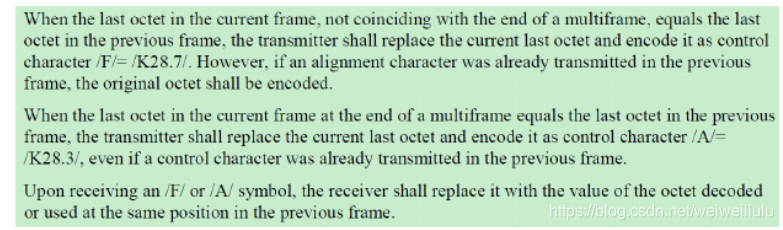

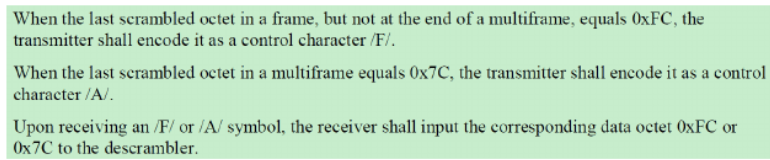

4.3 数据传输

1.JESD204B优势

    JESD204是基于SERDES的串行接口标准，主要用于数模转换器和逻辑器件之间的数据传输，最早版本的是JESD204A，现在是JESD204B subclass0,subclass1,subclass2。区别主要在于对齐同步和链路间固定时差的测量。目前市场上比较多的数模转换器接口是JESD204B  subclass1。其最大传输速率可达12.5Gbps，支持多链路和多器件的同步以及固定时差的测量。

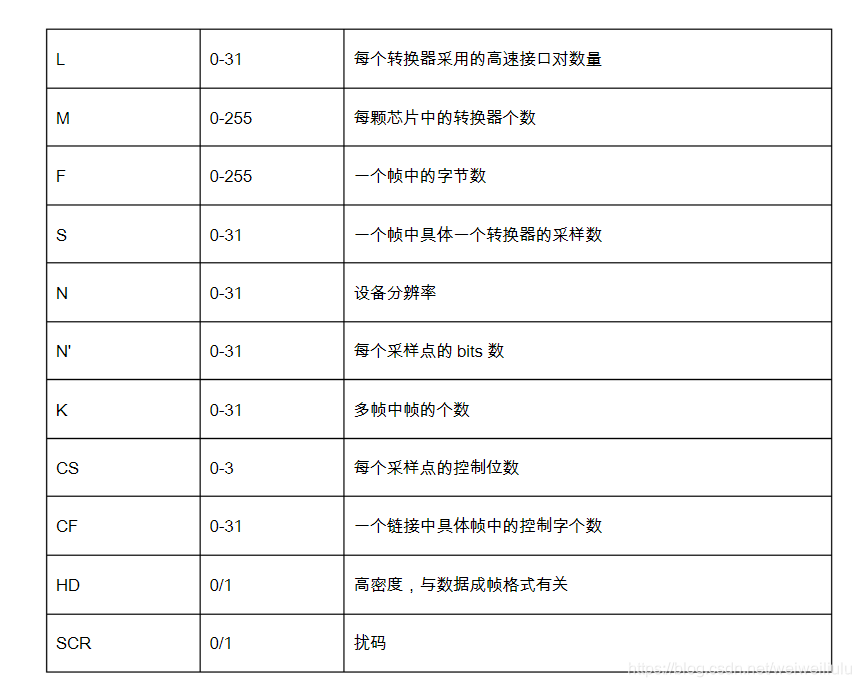

2. 关键变量

M ：converters/device , 转换器（AD/DA）数量

L：lanes/device(link) 通道数量

F：octets/frame (per lane) 每帧的8位字节数

K:frames/multiframe 每个多帧的帧数

N：converter resolution 转换器分辨率

N'：total bits/sample 4的倍数，如果不够4的倍数，用控制和伪数据位来填充 N‘= N+控制和伪数据位。

S：sample/converter/frame cycle 每个转换器每帧发送的样本数。当S=1时，帧时钟
