1. 代码

clear;clc;
% 生成句柄，有几组数据就生成几组句柄，不同数据之间可以通过设置句柄的颜色来区分
h1 = animatedline('Color','r'); %第一组数据红色
h2 = animatedline('Color','b'); %第二组数据蓝色
% 提前设定好X轴和Y轴的数值范围，防止动态画图时跳变

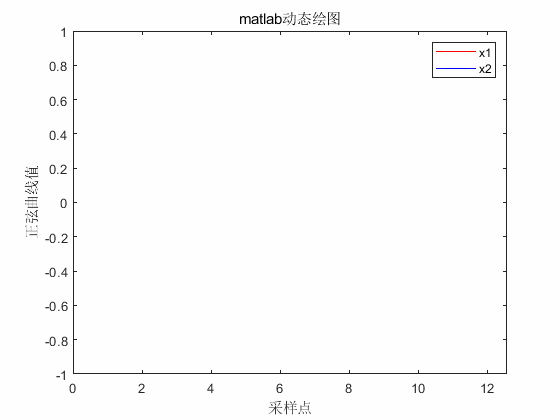

axis([0,4*pi,-1,1]);box on;set(gcf,'color','w'); legend('x1','x2');title('matlab动态绘图');
xlabel('采样点');ylabel('正弦曲线值');
% 生成对应的X,Y轴数据
x1 = 0:0.02:2*pi;
x2 = 2*pi:0.02:4*pi;
y1 = sin(x1);
y2 = sin(x2);
% 开始画图
pic_num=1;
for k = 1:length(x1)
    addpoints(h1,x1(k),y1(k));
    addpoints(h2,x2(k),y2(k));
    F=getframe(gcf);
    I=frame2im(F);
    [I,map]=rgb2ind(I,256);
    if pic_num==1
    imwrite(I,map,'test.gif','gif','Loopcount',inf,'DelayTime',0.1);  % DelayTime设置的越大，生成的gif绘图速度越慢
    elseif mod(pic_num,3)==1
    imwrite(I,map,'test.gif','gif','WriteMode','append','DelayTime',0.1);
    end
    pic_num = pic_num + 1;
    drawnow limitrate
end
