设计同向5倍电压放大电路

1  设计需求

        电路如下图所示，是一个共基放大电路，射入在射极~基极，输出为集电极~基极，共基放大电路频率特性比较好，适合放大高频信号，参数设计需求为：

 输入为1kHz，1Vpp的正弦波信号，设计5倍同向放大电路。

                                       图：同向放大电路

2  设计步骤

2.1 定输出的直流工作点

输入1Vpp信号，放大5倍就是5v，那么VS1至少也需要5.5，我们取VCC为8v，那一般我们取输出的直流工作点为4v。

2.2：确定输出阻抗 R3

输出阻抗也就是R3的值，我们根据负载的阻抗为100k，我们取放大电路的输出阻抗为十分之一的负载阻抗，达到远小于的要求，也就是R3=10k。

2.3  定R4

由  Ic=(V2 - Vc) / R3

Ie=(Vb-0.6-V1) / R4

Ic ≈ Ie，得到△Vc / △V1 = R3 / R4

R4=2k

2.4  定R1,R2,R5,Vb

R5选择和R4一样的阻值，由Ic=（8-4）/ 10 =0.4mA，Vb = 0.4 * 4 + 0.6 =2.2v，按β=100，Re'=400k，

R1=40k，R2=105k

仿真波形：从仿真波形上可以看出，Vc的静态工作点确实在4v，Vb没有交流成分，直流点在2.2v左右。

                                                         图：仿真输出的波形

2.5  C2，C4的选取

高通滤波的截止频率小于信号频率的1/10，就认为阻抗为零，1 / 2πR5*C4 < 100Hz，计算得C4等于0.79uF，我们这里取1uF就足够了。C4的选取用同样的方法。

 3  同向放大的输入阻抗

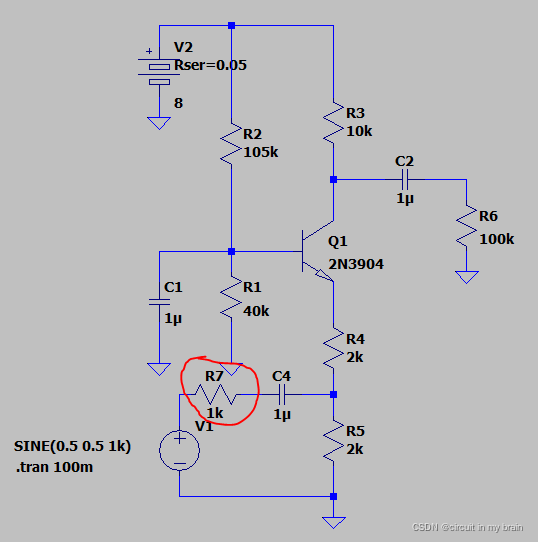

        共基放大放大的输入阻抗为R4 // R5，也就是1k，验证一下输入阻抗是不是1k的方法是在信号源串接一个内阻，比如我串接了一个1k的电阻。

                                     图：共基放大电路

       测试信号源波形和1k电阻后的波形，从图中我们可以看出，Vi是Vs的1 / 2，那就说明放大电路的输入阻抗就是1k。

                                                                图：仿真输出的波形
