高通 Linux Gstreamer 用户手册(二)

使用 TFLite 进行图像分类和编码

这些用例使用 InceptionV3 TFLite 模型对单个摄像头流的场景进行分类，并叠加或合成分类标签，然后对流进行编码。

变体 1：使用 qtioverlay 插件来应用分类叠加

运行用例：

setprop persist.overlay.use_c2d_blit 2

gst-launch-1.0 -e qtiqmmfsrc name=camsrc ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1,compression=ubwc ! queue ! tee name=split split. ! queue ! qtimetamux name=metamux ! queue ! qtioverlay ! queue ! v4l2h264enc capture-io-mode=5 output-io-mode=5 ! h264parse ! queue ! mp4mux ! queue ! filesink location=/opt/video.mp4 split. ! queue ! qtimlvconverter ! queue ! qtimltflite delegate=external external-delegate-path=libQnnTFLiteDelegate.so external-delegate-options="QNNExternalDelegate,backend_type=htp;" model=/opt/inceptionv3.tflite ! queue ! qtimlvclassification threshold=40.0 results=2 module=mobilenet labels=/opt/classification.labels ! text/x-raw ! queue ! metamux.

如需停止用例，可按下 CTRL + C。

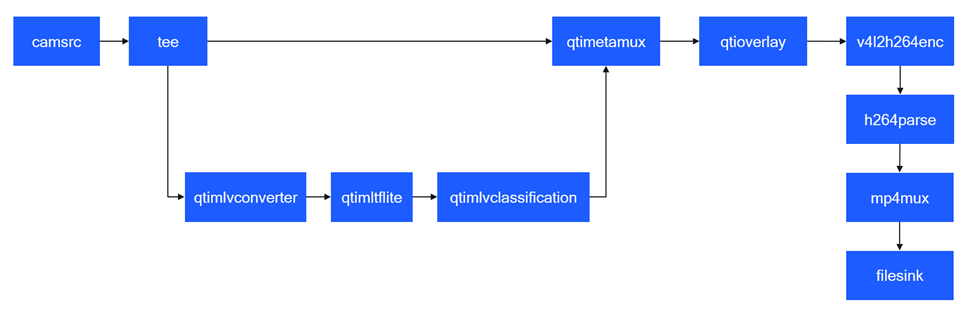

下图显示了用例执行流程：

1. 识别从摄像头源传来的数据流。
2. 使用 overlaylib 叠加分类标签。
3. 将数据流编码为 H.264 码流。
4. 将数据流多路复用到 MP4 容器中并存储为 MP4 文件。

pipeline 执行的顺序处理阶段如下表所示：

变体 2：使用 qtivcomposer 混合原始帧与分类掩码

运行用例：

gst-launch-1.0 -e --gst-debug=2 qtiqmmfsrc name=camsrc ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1,compression=ubwc ! queue ! tee name=split split. ! queue ! qtivcomposer name=mixer sink_1::position="<30, 30>" sink_1::dimensions="<320, 180>" ! queue ! video/x-raw\(memory:GBM\),format=NV12,width=1920,height=1080,interlace-mode=progressive,colorimetry=bt601 ! v4l2h264enc capture-io-mode=5 output-io-mode=5 ! h264parse ! queue ! mp4mux ! queue ! filesink location=/opt/video.mp4 split. ! queue ! qtimlvconverter ! queue ! qtimltflite delegate=external external-delegate-path=libQnnTFLiteDelegate.so external-delegate-options="QNNExternalDelegate,backend_type=htp;" model=/opt/inceptionv3.tflite ! queue ! qtimlvclassification threshold=40.0 results=2 module=mobilenet labels=/opt/classification.labels ! video/x-raw,format=BGRA,width=640,height=360 ! queue ! mixer.

如需停止用例，可按下 CTRL + C。

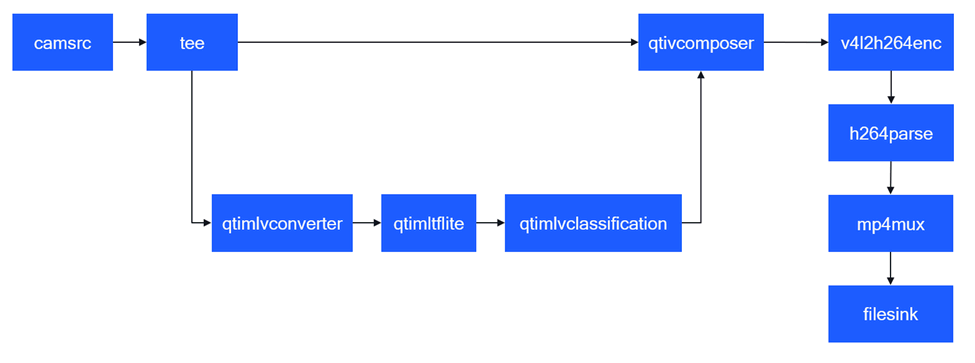

下图显示了用例执行流程：

1. 识别从摄像头源传来的数据流。
2. 使用 qtivcomposer 合成分类标签和视频流。
3. 将数据流编码为 H.264 码流。
4. 将数据流多路复用到 MP4 容器中，并将其存储为 MP4 文件。

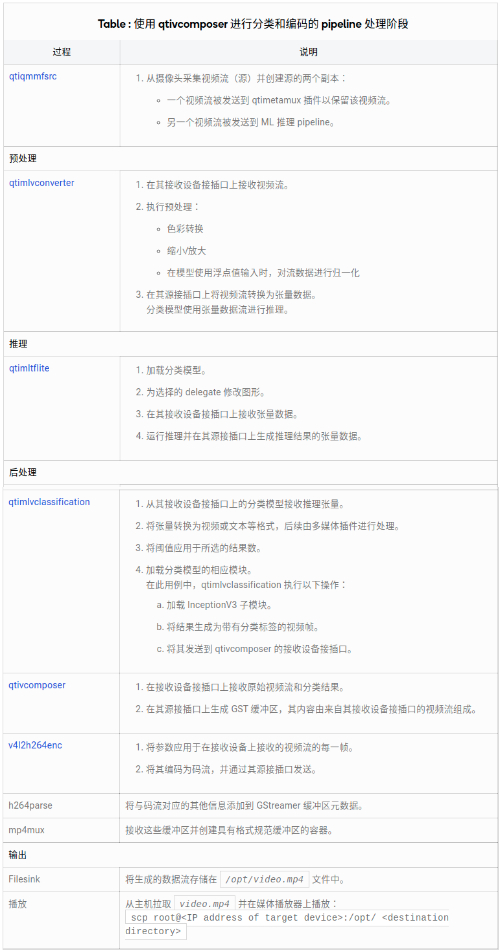

pipeline 执行的顺序处理阶段如下表所示：

使用 TFLite 进行目标检测和显示

这些用例使用 YOLOv5 TFLite 模型来识别场景中的目标对象，在检测到的目标对象上叠加或合成边框，然后显示结果。

变体 1：使用 qtioverlay 插件应用边框叠加

运行用例：

setprop persist.overlay.use_c2d_blit 2

gst-launch-1.0 -e --gst-debug=2 qtiqmmfsrc name=camsrc ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1,compression=ubwc ! queue ! tee name=split split. ! queue ! qtimetamux name=metamux ! queue ! qtioverlay ! queue ! waylandsink fullscreen=true split. ! queue ! qtimlvconverter ! queue ! qtimltflite delegate=external external-delegate-path=libQnnTFLiteDelegate.so external-delegate-options="QNNExternalDelegate,backend_type=htp;" model=/opt/yolov5.tflite ! queue ! qtimlvdetection threshold=75.0 results=10 module=yolov5 labels=/opt/yolov5.labels constants="YoloV5,q-offsets=<3.0>,q-scales=<0.005047998391091824>;" ! text/x-raw ! queue ! metamux.

如需停止用例，可按下 CTRL + C。

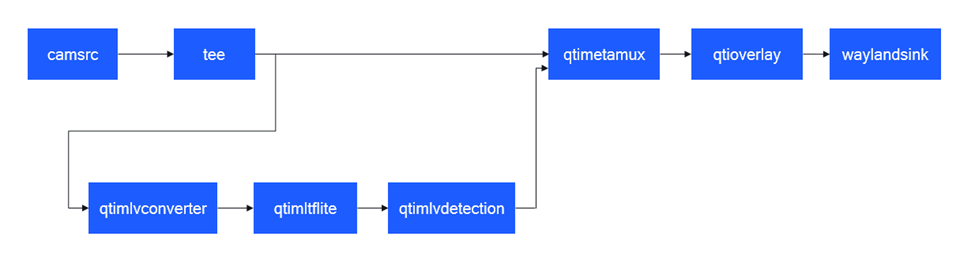

下图显示了用例执行流程：

1. 从摄像头源传来的视频流中识别场景中的目标对象场景。
2. 使用 overlaylib 将边框叠加在检测到的目标对象上。
3. 显示结果。

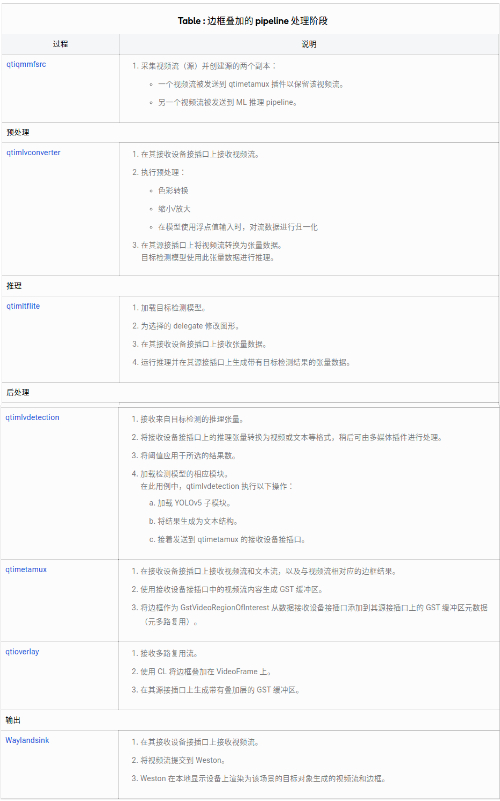

pipeline 执行的顺序处理阶段如下表所示：

变体 2：使用 qtivcomposer 混合原始帧与边框掩码

运行用例：

gst-launch-1.0 -e --gst-debug=2 qtiqmmfsrc name=camsrc ! video/x-raw\(memory:GBM\),format=NV12,width=1280,height=720,framerate=30/1,compression=ubwc ! queue ! tee name=split split. ! queue ! qtivcomposer name=mixer sink_1::dimensions="<1920,1080>" ! queue ! waylandsink fullscreen=true split. ! queue ! qtimlvconverter ! queue ! qtimltflite delegate=external external-delegate-path=libQnnTFLiteDelegate.so external-delegate-options="QNNExternalDelegate,backend_type=htp;" model=/opt/yolov5.tflite ! queue ! qtimlvdetection threshold=75.0 results=10 module=yolov5 labels=/opt/yolov5.labels constants="YoloV5,q-offsets=<3.0>,q-scales=<0.005047998391091824>;" ! video/x-raw,format=BGRA,width=640,height=360 ! queue ! mixer.

如需停止用例，可按下 CTRL + C。

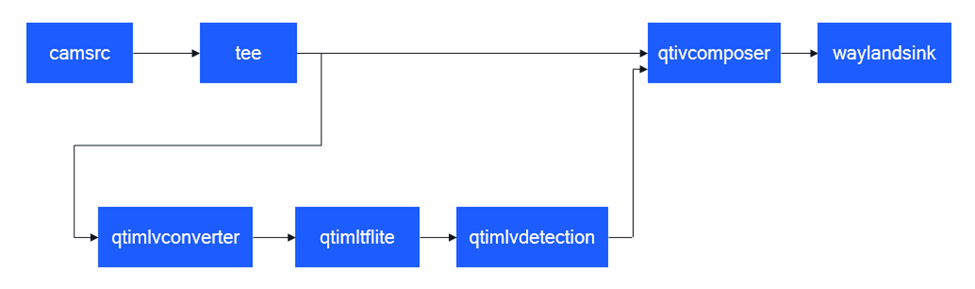

下图显示了用例执行流程：

1. 从摄像头源传来的视频流中识别场景中的目标对象场景。
2. 使用 qtivcomposer 合成以下内容：
   • 在检测的目标对象上的边框。
   • 原始视频流。
3. 显示结果。

pipeline 执行的顺序处理阶段如下表所示：
